Виды горизонталей

Высота сечения рельефа на карте зависит от масштаба карты и характера рельефа. Обычно она бывает равна 0,02 величины масштаба карты (например, на картах масштабов 1:50 000 и 1:100000 нормальная высота сечения соответственно равна 10 и 20 м). На картах же высокогорных районов, чтобы изображение рельефа не затемнялось из-за излишней густоты горизонталей и лучше бы читалось, высоту сечения принимают в два раза боль­ше нормальной (на карте масштаба 1:25 000 – 10 м, 1 : 50 000 – 20 м, 1:100000 – 40 м, 1:200000 – 80 м). На картах плоскорав­нинных районов масштабов 1:25 000 и 1:200 000 высоту сечения принимают в два раза меньше нормальной, т. е. соответственно 2,5 и 20 м.

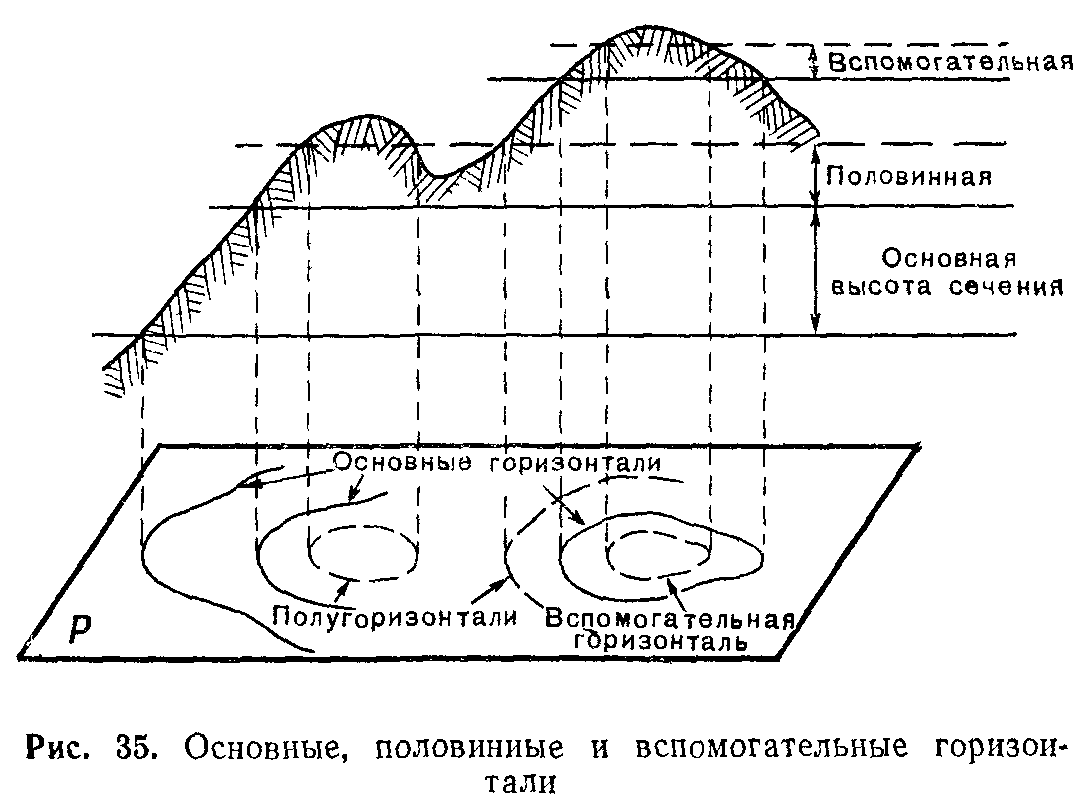

Горизонтали на карте, соответствующие установленной для нее высоте сечения, проводятся сплошными линиями и называются основными, иди сплошными, горизонталями (рис. 35).

Нередко бывает, что важные подробности рельефа не выража­ются на карте основными горизонталями. В этих случаях ломимо основных горизонталей применяют половинные (полугори­зонтали), которые проводятся на карте через половину основ­ной высоты сечения. В отличие от основных половинные горизон­тали вычерчивают прерывистыми линиями.

В отдельных местах, где нужные подробности рельефа не вы­ражаются основными и половинными горизонталями, проводятся между ними еще вспомогательные горизонтали – при­мерно через четверть высоты сечения. Их вычерчивают также пре­рывистыми линиями, но с более короткими звеньями.

Для облегчения счета горизонталей при определении высот то­чек по карте все сплошные горизонтали, соответствующие пяти­кратной высоте сечения, вычерчиваются утолщенно (утолщенные горизонтали),

Основная высота сечения указана на каждом листе карты – под южной стороной его рамки. Например, надпись «Сплошные го­ризонтали проведены через 10 м» означает, что на данном листе все горизонтали, показанные сплошными линиями, кратны 10 м, а утолщенные – кратны 50 м.

Изображение горизонталями элементарных форм рельефа

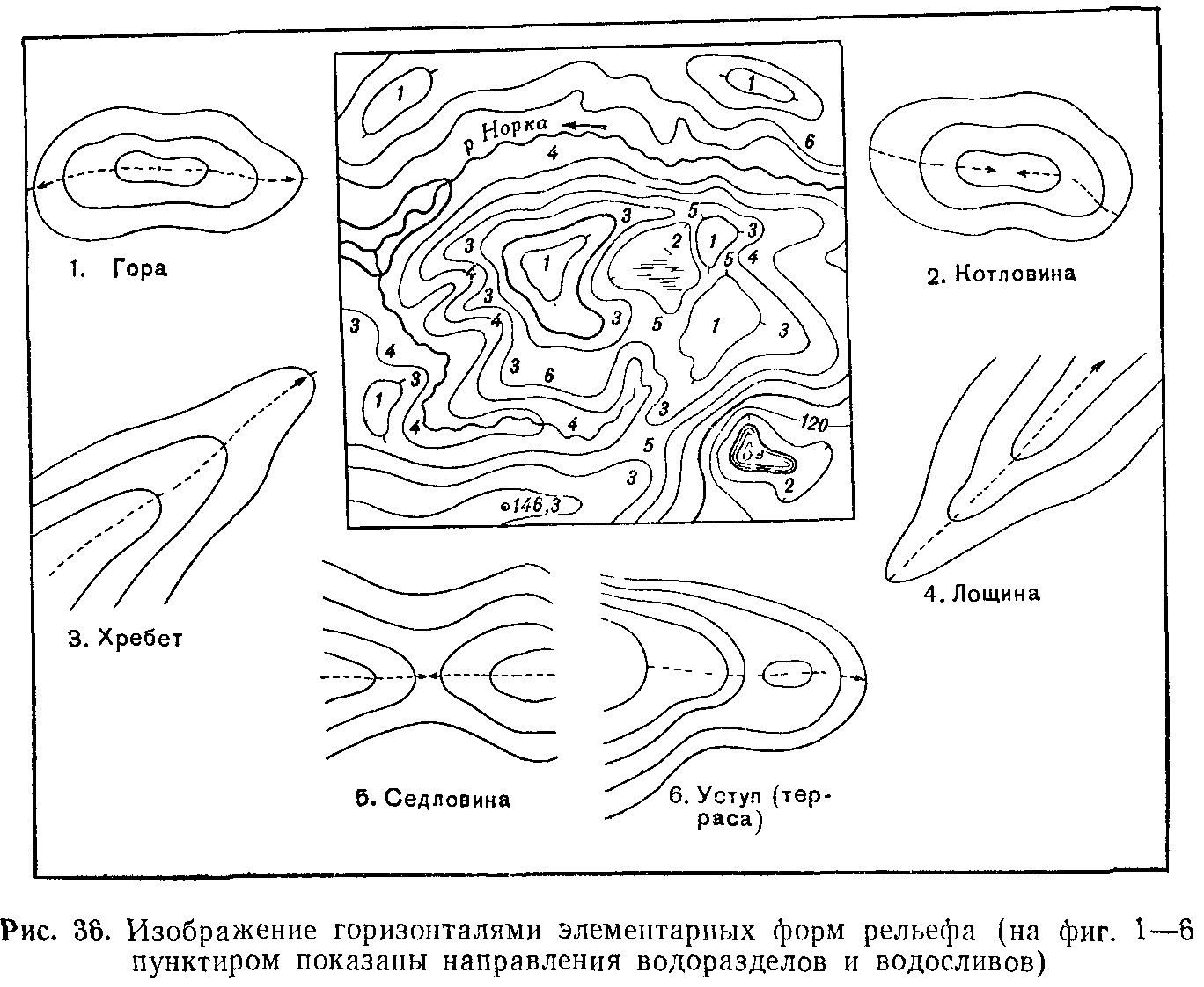

На рис. 36 раздельно изображены горизонталями элементар­ные формы рельефа. На рисунке видно, что небольшая гора (холм) и котловина выглядят в общем одинаково – в виде системы замкнутых опоясывающих друг друга горизонталей. Схожи между собой и изображения хребта и лощины. Отличить их можно лишь по направлению скатов.

Указателями направления скатов, или берг-штрихами, служат короткие черточки, расставленные на гори­зонталях (перпендикулярно к ним) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин, седловин или на дне котловин, а также на пологих скатах–-в местах, затруднительных для чте­ния.

Определять направления скатов помогают также высотные от­метки на картах:

отметки горизонталей, т. е. цифровые подписи на некоторых горизонталях, указывающие в метрах их высоту над уровнем моря. Верх этих цифр всегда обращен в сторону повы­шения ската;

отметки высот отдельных, наиболее харак­терных точек местности –вершин гор и холмов, высших то­чек водоразделов, наиболее низких точек долин и оврагов, уровней (урезов) воды в реках и других водоемах и т. п. На картах масштаба 1 : 100 000 и крупнее отметки высот точек над уровнем моря подписываются с точностью до 0,1 м, а на картах 1 : 200000 и мельче –до целых метров. Это надо иметь в виду, чтобы не пе­репутать точки при указании и отождествлении их отметок по кар­там различных масштабов.
