Расчет фидерного тракта антенны.
Параметры прямоугольного волновода:
В качестве фидерной линии в сантиметровом диапазоне волн обычно применяют прямоугольные волноводы с волной Н10. Поперечное сечение такого волновода имеет вид:
При этом критическая длинна волны определяется так: lкр=2а.
Выбирая размеры поперечного сечения волновода, исходят из условия нахождения основной волны Н10 в докритическом режиме, а высших типов волн, в частности Н20 и Н01, в закритическом режиме. Из этих условий следуют неравенства:
-
размер широкой стенки: 0,6l<a<0,9l.; 2,1см<a<3,15см
-
размер узкой стенки: b<l/2; b<1,75см.
Определив по приведенным формулам ориентировочные размеры a и b, далее по справочнику выбираем стандартный волновод: a=23 мм; b=10мм.
Материал стенок волновода – латунь.
Толщина
стенок волновода
1мм.
Максимальная (предельная) мощность, пропускаемая волноводом с волной Н10, определяется соотношением:
Епред=30 кВ/см – напряженность электрического поля, при которой происходит пробой в воздухе.
Рпред
890
кВт.
Допустимой мощностью называют предельную мощность пропускания, умноженную на коэффициент запаса электрической прочности, учитывающий неоднородности, вызывающие местные концентрации электрического поля, климатические факторы и наличие стоячей волны. Допустимая мощность Рдоп определяется как: Рдоп = (1/3…1/5)Рпред.
Рдоп=178 кВт.
При повороте волновода на 900, производить скругление изгиба не требуется, так как данная антенна работает в достаточно узкой полосе частот.
Параметры круглого волновода:
Осевая симметрия поля, необходимая для сохранения постоянства передачи электромагнитной энергии при вращении подвижной части волноводного тракта относительно неподвижного, имеется в круглых волноводах с симметричными волнами типа Е01 и Н01.
Поперечное сечение такого волновода имеет вид:
Из-за сложности возбуждения волны Н01 в круглом волноводе в чистом виде (одновременно возбуждаются волны типа Н11, Е01, Н21,Е11) использование вращающихся сочленений на основе данного типа волны не получило широкого практического применения.
Диаметр основного круглого волновода сочленения D определяется из условия распространения волны Е01 (D>0,76l) и затухания высших типов волн (D<0,97l), т.е.
2,66 см <D< 3,4 см
D = 3,34 см. R = 1,67 см.
Проверка круглого волновода на максимальную пропускаемую мощность не производится, так как в прямоугольном волноводе с волной Н10 электрический пробой наступает быстрее, чем пробой в круглом волноводе при любом типе волны.
Дроссельно-фланцевые соединения:
Для соединения отрезков волноводных линий передачи используются дроссельные соединения в круглых, вращающихся друг относительно друга, волноводах и контактные фланцевые соединения в прямоугольных волноводах.
В качестве дроссельной секции в круглом волноводе применяется полуволновая замкнутая линия, состоящая из двух параллельных четвертьволновых участков, длиной lE01/4=1,47 см., с разными волновыми сопротивлениями. Использование притертого фланца при тщательной обработке и строгой параллельности фланцевых поверхностей позволяет получить в месте соединения двух отрезков волноводных линий хороший электрический контакт.
Переход от прямоугольного волновода к круглому:
Для согласования волнового сопротивления прямоугольного волновода с круглым волноводом используются индуктивные диафрагмы, которые впаиваются с двух сторон в прорези в узких стенках прямоугольного волновода, емкостные диафрагмы в виде кольцевого выступа в круглом волноводе, индуктивные штыри, впаиваемые в прорези в широкой стенке прямоугольного волновода, положение и размеры которых подбираются экспериментально.
Подавление паразитных типов волн:
При
переходе от прямоугольного волновода
с волной Н10
к круглому волноводу в последнем
возникают волны: рабочая - Е01
и более низкая паразитная - Н11.
Волна Н11
имеет несимметричную структуру поля и
её энергия в круглом волноводе равна
1%,
поэтому необходимы специальные устройства
для гашения этой волны (допустимое
содержание паразитных волн составляет
0,1%). В конструкциях таких сочленений
для подавления паразитных волн широко
применяют «гасящие объемы» и резонансные
кольца.
Схема сочленения с «гасящими объемами» и резонансными кольцами имеет вид:
«Гасящий объем» представляет собой круглый волновод, включаемый последовательно с возбуждающим прямоугольным и основным круглым волноводами сочленения. Если длину волновода сделать кратной целому числу полуволн типа Е01, то входное сопротивление волноводов для волны Е01 будет мало, и эта волна без затухания будет распространяться в основном круглом волноводе. Если одновременно сделать длину волновода кратной нечетному числу четвертей длин волн для волны Н11, то входное сопротивление гасящего волновода для этой волны будет велико, и волна Н11 в основном круглом волноводе распространяться не будет. Следовательно, длина «гасящего объема» определяется из условий: l=lE01/2; l=3lH11/4,
где lE01=5,86 см; lH11=4,44см – длины волн в волноводе.
После подстановки получаем: l=3 см.
Диаметр гасящего волновода определяется из соотношения:
d=3,1 см.

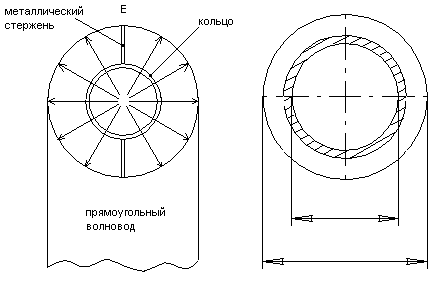

Схема установки резонансных колец в круглом волноводе:
Принцип действия резонансных колец заключается в следующем. Линии электрического вектора перпендикулярны кольцу, поэтому при точной ориентировке кольца в волноводе в нем не возбуждаются токи и волна Е10 распространяется без потерь. В то же время волна Н11 возбуждает в кольце токи, имеющие резонанс при длине кольца, равной длине волны в воздухе. Текущие в кольце токи возбуждают в волноводе волну типа Н11 с фазой поля, сдвинутой на 1800 по отношению к фазе возбуждающего поля. Поэтому в круглом волноводе за кольцом поля волны Н11 взаимно уничтожаются.
r0 = 0,0655 см - радиус круглой проволоки для изготовления колец.
r = 0,69 см – внутренний радиус кольца.
L=(2n+1)lH11/4 - расстояние между фильтрующими кольцами; n=1,2….
L=5,55 см.
Расстояние от кольца до дна основного круглого волновода выбирается из конструктивных соображений. Так как оно больше четверти длины волны Н11, то практически не влияет на резонансную частоту кольца.
L1=2,2 см - расстояние от кольца до дна основного круглого волновода.
