Лаба 4 БЖ
.docxФедеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Владимирский государственный университет
имени Александра Григорьевича и Николая Григорьевича Столетовых»
Кафедра автотранспортной и техносферной безопасности
Лабораторная работа № 4
по дисциплине:
«Безопасность жизнедеятельности»
на тему:
«Исследование радиоактивных загрязнений»
Выполнил:
Студент группы БТС-114
Дачкина Н. А.
Проверил:
Киндеев Е. А.
Владимир 2017 г.
Цель работы
1. Ознакомление с физическими единицами радиоактивных излучений и допустимыми дозами излучения.
2. Изучение методики измерения мощности экспозиционной дозы.
3. Изучение экранирующих свойств различных материалов.
Описание лабораторной установки

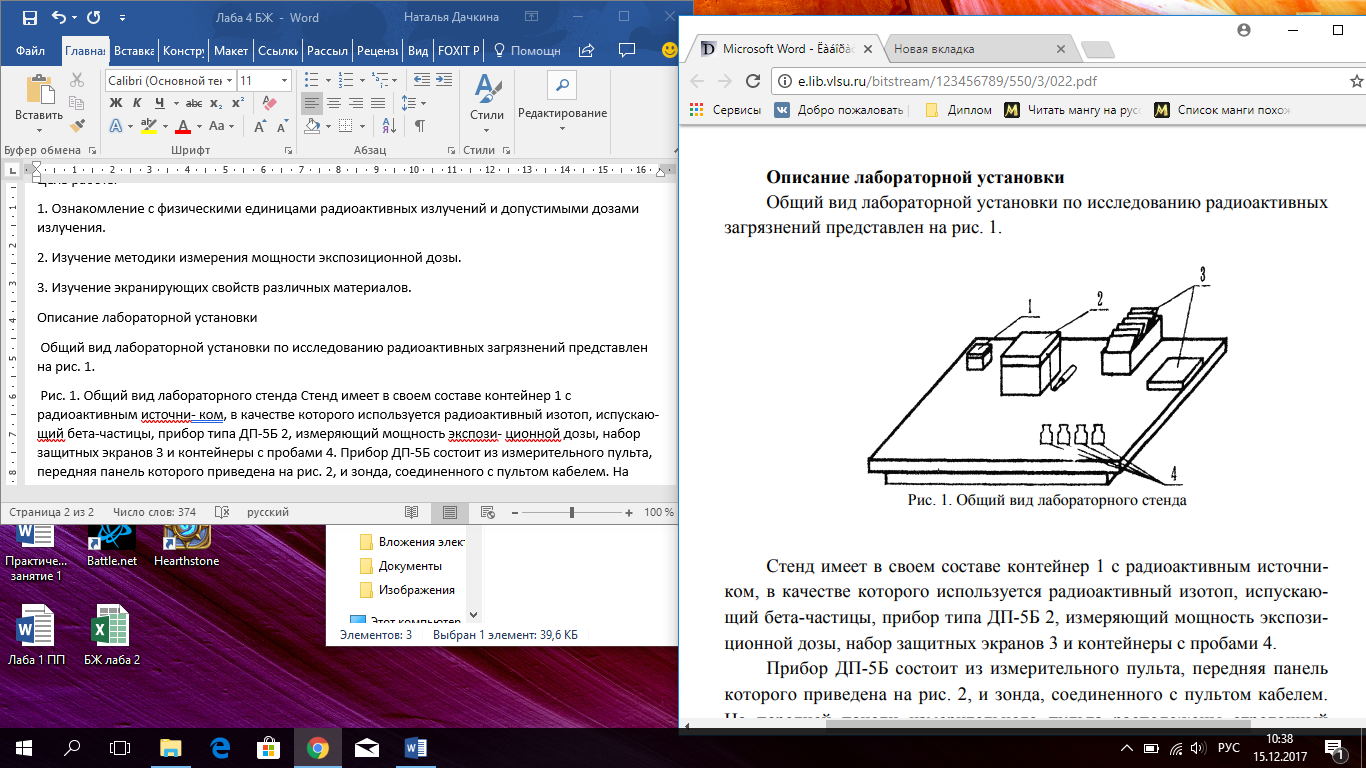

Общий вид лабораторной установки по исследованию радиоактивных загрязнений представлен на рис. 1.
Рис. 1. Общий вид лабораторного стенда
Стенд имеет в своем составе контейнер 1 с радиоактивным источником, набор защитных экранов 3 и контейнеры с пробами 4. Прибор ДП-5Б состоит из измерительного пульта, передняя панель которого приведена на рис. 2, и зонда, соединенного с пультом кабелем. На передней панели измерительного пульта расположены стрелочный индикатор 2, тумблер "Осв." 3, переключатель поддиапазонов 4, кнопка "Сброс" 5 и рукоятка потенциометра "Режим" 1. Прибор имеет семь поддиапазонов и позволяет измерять мощность экспозиционной дозы гамма- и бета-излучений от 0,05 мР/ч до 200 Р/ч, показания отсчитываются по шкале с последующим умножением на соответствующий коэффициент поддиапазона. Прибор не имеет "обратного хода" стрелки индикатора при перегрузочных облучениях, для возврата стрелки на нуль необходимо нажать кнопку "Сброс''. Тумблер "Осв." предназначен для подсветки шкалы во время измерения в темное время суток.
Рис. 2. Внешний вид прибора ДП-5Б
Эффективность
экранирования рассчитывается по формуле:
Э=
Э=
*100%=
39,02%
Э=
*100%=
63,41%
Э=
*100%=
79,27%
Э=
*100%=
84,15%
Э=
*100%=
96,95%
Э=
*100%=
96,71%
Э=
*100%=
57,32%
Э=
*100%=
39,02%
Э=
*100%=
41,46%
Э=
*100%=
90,85%
Э=
*100%=
39,02%
Э=
*100%=
63,41%
Таблица 1 - Результаты измерения мощности экспозиционных доз
|
Условия измерения |
Мощность экспозиционной дозы, мР/ч |
Эффективность экранирования, % |
|
Без экрана |
0,82 |
- |
|
Винипласт 6 мм |
0,5 |
39,02 |
|
Винипласт 12 мм |
0,3 |
63,41 |
|
Винипласт 18 мм |
0,17 |
79,27 |
|
Винипласт 24 мм |
0,13 |
84,15 |
|
Свинец |
0,025 |
96,95 |
|
Сталь |
0,027 |
96,71 |
|
Алюминий |
0,35 |
57,32 |
|
Фанера |
0,5 |
39,02 |
|
Витринное секло |
0,48 |
41,46 |
|
Проба № 1 |
0,075 |
90,85 |
|
Проба № 2 |
0,5 |
39,01 |
|
Проба № 3 |
0,3 |
63,41 |
Вывод:
