Физика, 1 курс 1 семестр ТГМУ / Семинар 9. Переменный ток

Семинар 9

Переменный ток

1) Переменный ток. Векторные диаграммы для описания переменных токов и напряжений.

2) Резистор в цепи переменного тока. Действующее значение силы переменного тока. Активное сопротивление. Сила тока в резисторе. Напряжение на резисторе.

3) Конденсатор в цепи переменного тока. Емкостное сопротивление. Ток смещения. Напряжение на обкладках конденсатора.

4)Катушка индуктивности в цепи переменного тока. Индуктивное сопротивление. Сила тока и напряжение на катушке индуктивности.

5) Полное сопротивление в цепи переменного тока. Резонанс напряжений.

6) Полное сопротивление тканей организма.

7) Эквивалентные электрические схемы, моделирующие свойства биологических тканей.

8) Частотная зависимость импеданса живой и мертвой ткани.

9) Реография. Реограммы.

1)Переменный ток-это электрический ток ,который изменяемся с течением времени по гармоническому закону I = I₀ sin(ωt + φ).

Векторная диаграмма - это изображение синусоидально изменяющихся величин в виде векторов на плоскости.

2)Резистор в цепи переменного тока U=U(m)coswt

Значение силы переменного тока I=I(t)/

Активное сопротивление-это сопротивление электрической цепи или ее участка ,обусловливающее превращение эл. энергии в другие виды энергии

Сила тока в резисторе

Напряжение в резисторе U(n)=I(n)*R(n)

Напряжение и сила тока в резисторе совпадает по фазе в любой момент времени.

3) Конденсатор в цепи переменного тока. Емкостное сопротивление. Ток смещения. Напряжение на обкладках конденсатора.

Конденсатор в цепи переменного тока:

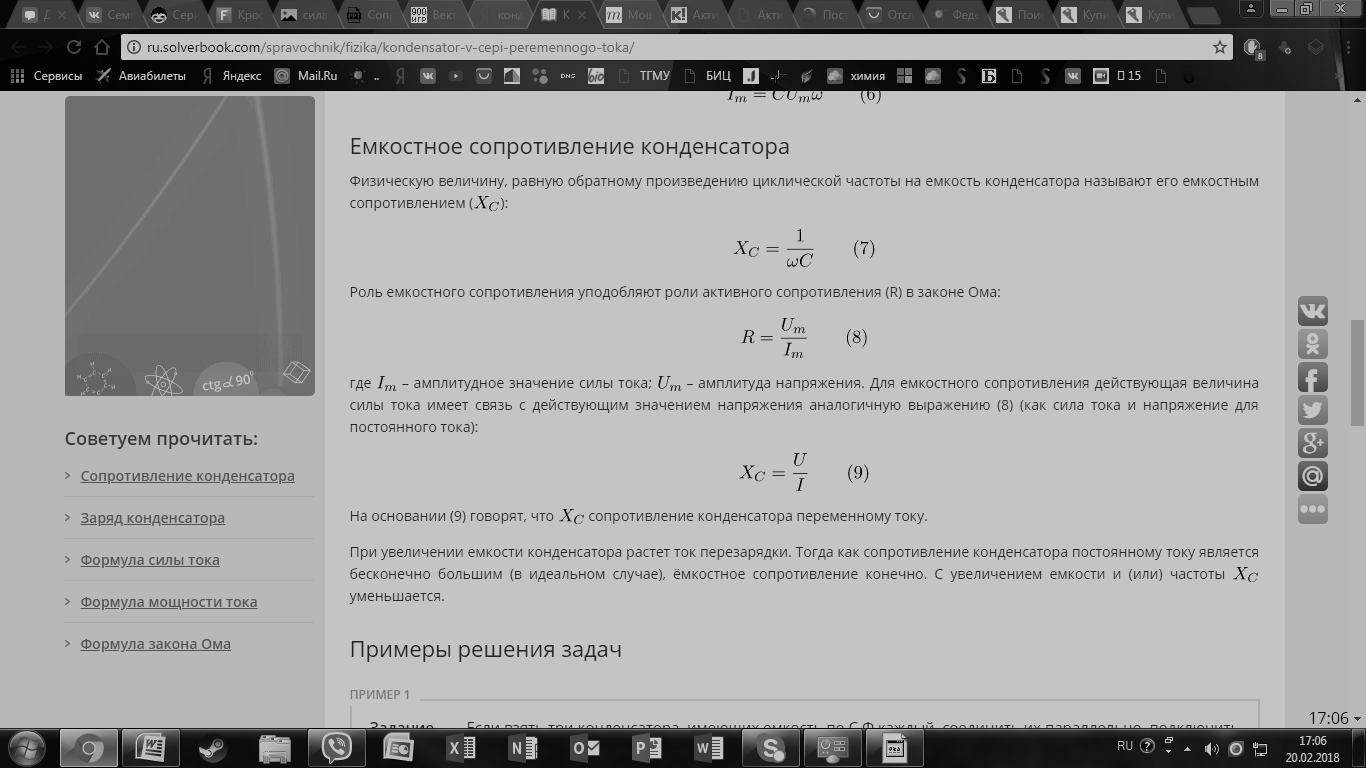

Ёмкостное сопротивление Xc=Umax/Imax L=I/CW Ток смещения:

Напряжение на обкладках конденсатора колебания напряжения на обкладках конденсатора в цепи переменного тока отстают по фазе от колебаний силы тока на р/2 или колебания силы тока опережают по фазе колебания напряжения на р/2 (рис. 7). Это означает, что в момент, когда конденсатор начинает заряжаться, сила тока максимальна, а напряжение равно нулю. После того как напряжение достигает максимума, сила тока становится равной нулю и т.д. 4)Катушка индуктивности в цепи переменного тока  в катушке индуктивности, включенной в цепь переменного тока, создается сопротивление прохождению тока. Но так как такое сопротивление вызывается в конечном счете индуктивностью катушки, то и называется оно индуктивным сопротивлением. XL=Umax/Imax -индуктивное сопротивление

Подсчет индуктивного сопротивления катушки для переменного тока данной частоты производится по формуле

X_L=2π• f •L

где X_L — индуктивное сопротивление в ом; f—частота переменного тока в гц; L — индуктивность катушки в гн

Как известно, величину 2π• f называют круговой частотой и обозначают буквой ω (омега). Поэтому приведенная выше формула может быть представлена так:

X_L=ω•L

5) Полное сопротивление переменного тока

Резонанс напряжений-резонанс происходящий в последовательном колеб. котуре при его подключению к источнику напряжения ,частота которого совпадает с собственной частотой контура 6)Полное сопротивление тканей организма

7)Эквивалентные электр. схемы ,модел. св-ва биологической тканей

8)Частота зависимости импеданса живой и мертвой ткани Кривая 1 (рис. 48) описывает зависимость импеданса от частоты для живой ткани. Кривая 2 соответствует мертвой ткани. В мертвой ткани разрушены мембраны, и она не обладает емкостным сопротивлением. 9)Реография -диагностический метод,основанный на  регистрации измерения импеданса тканей в процессе сердечной деятельности Реограмма - кривая, отражающая изменения во времени полного электрического сопротивления ткани и, тем самым, кровенаполнения ее сосудов
