Практическая работа №6

Тема: Изучение методов ремонта резервуара.

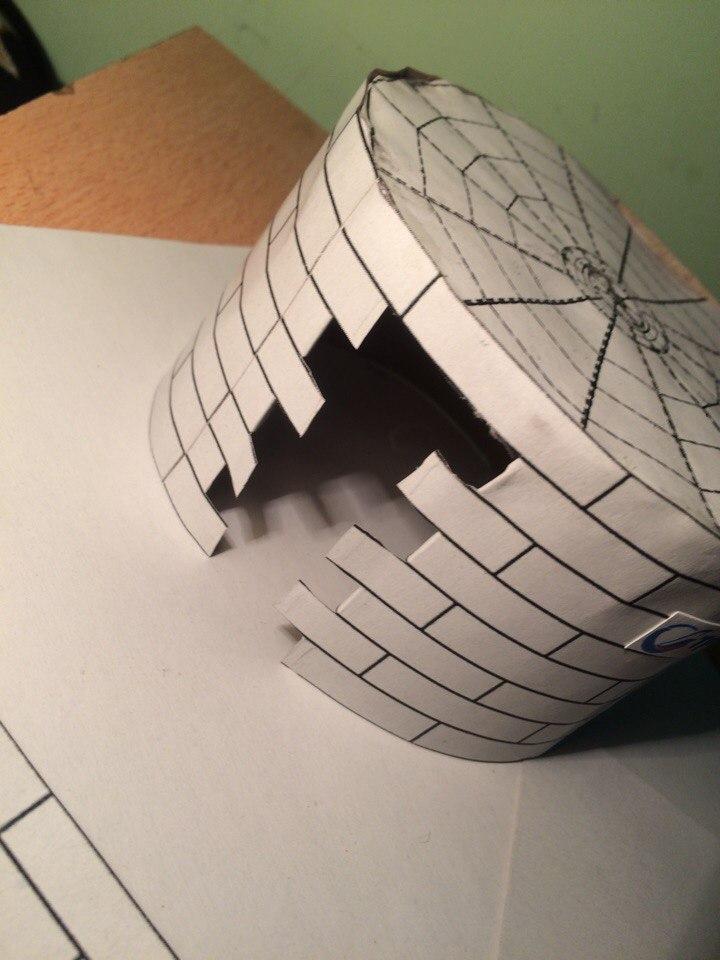

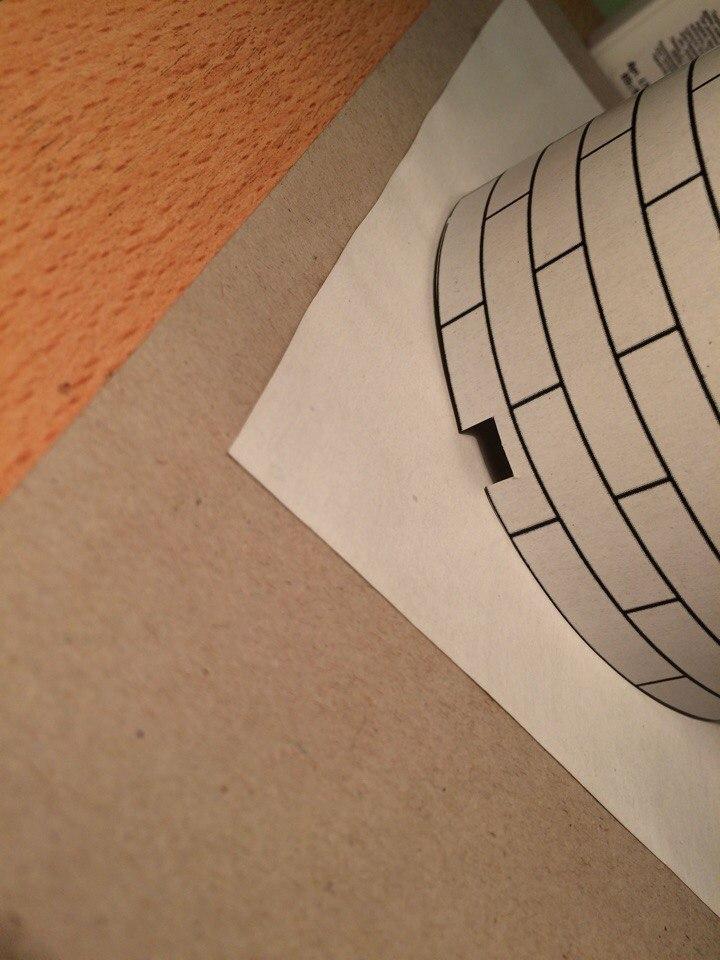

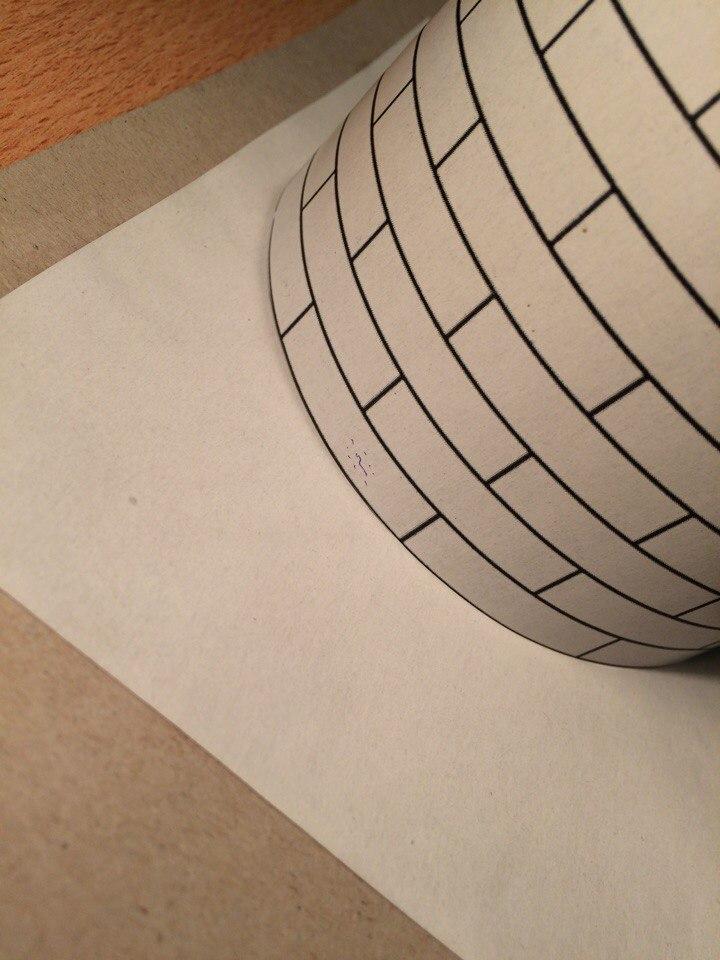

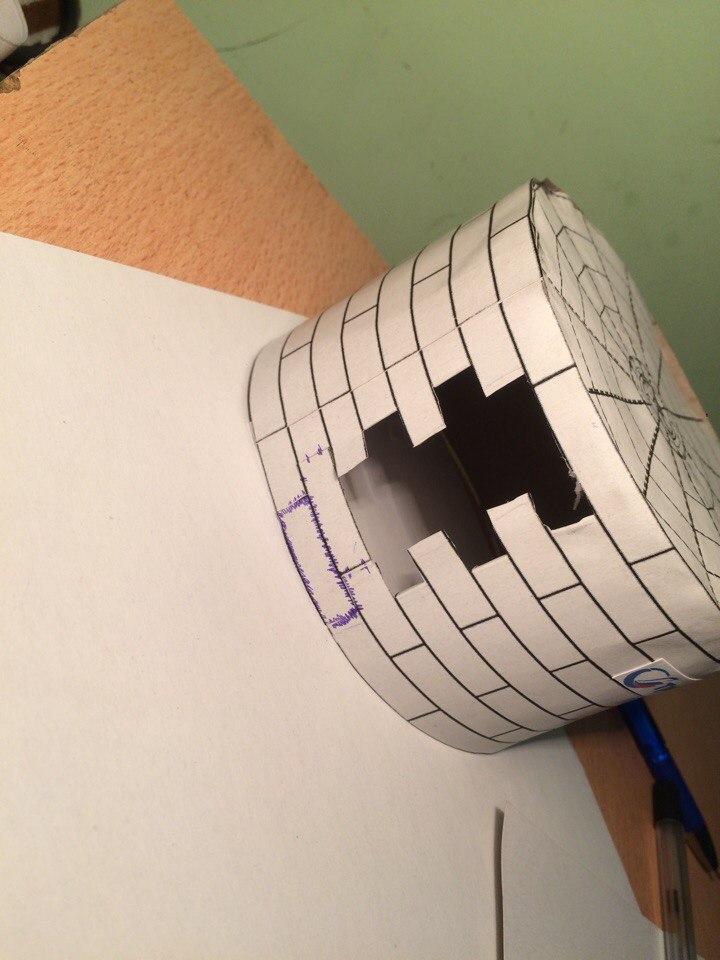

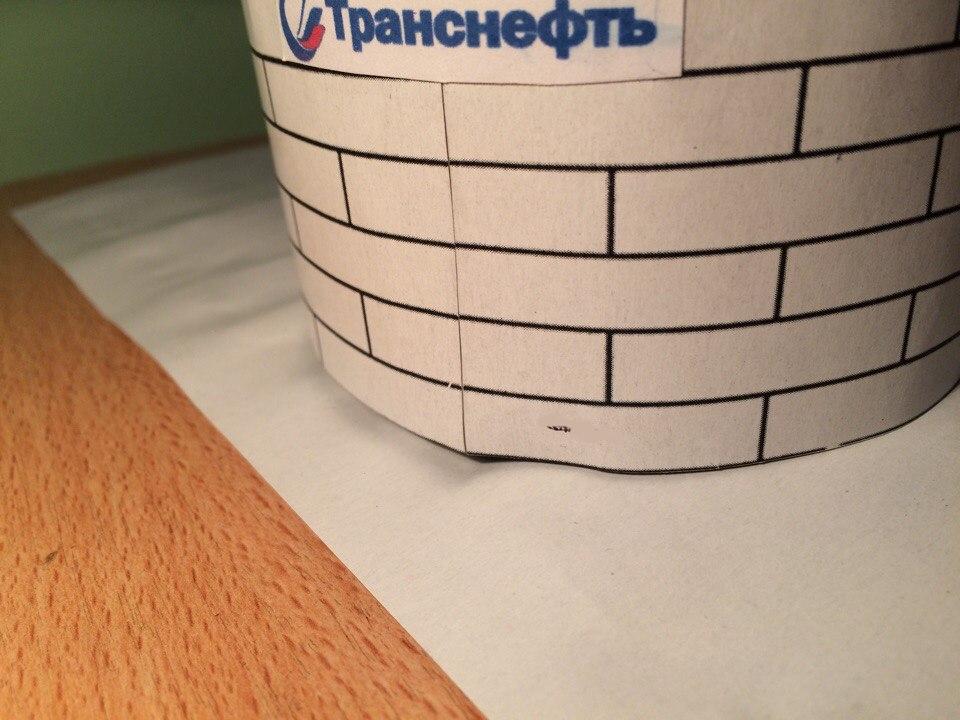

Цель: Сделать макет резервуара и показать на макете методы ремонта резервуаров.

Исходные данные:

• резервуар – РВС 20 000;

• диаметр резервуара – 59,3 м.;

• ремонт стенки.

Методы ремонта стенки резервуара.

Ремонт первого пояса резервуара можно проводить следующими способами:

1. Ремонт наплавкой

Выполняется при небольших участках язвенной коррозии расположенных локально.

Недостатком является недостаточная полная разработанная техническая база. Анализ результатов ремонта этим методом выявили в некоторых случаях снижение пластических свойств металла и увеличение опасности хрупкого разрушения металла.

2. Усиление металлоконструкций 1 пояса приваркой дополнительных пластин (бандажтрование).

Этот метод широко используют при ремонте малогобаритных резервуаров

3. Метод частичной замены металлоконструкций 1 пояса.

Ширина заменяемого участка должна быть от 300 мм до 1,5 м.

Последовательность работ:

1. Выкраивается заготовка

2. Развальцовка

3. Установка временных ребер жесткости.

4. Реза проема.

5. Обработка кромок.

6. Сварка.

Кромки детали зачищают механическим способом до металлического блеска на ширину 30 мм от оси стыка.

Кромки вертикальных швов для двусторонней сварки двумя симметричными скосами кромок.

Кромки горизонтального шва для двусторонней сварки с двумя симметричными скосами одной окрайки.

В случаях когда необходима замена отдельного фрагмента крайние верхние углы закругляются радиусом 100 мм.

Перед резкой проема на стенке для предотвращения поперечных перемещений остающейся части корпуса устанавливаются временные ребра соединяющие оставшуюся часть кромки РВС и окрайки.

Заготовка устанавливается в проем и прихватывается. Далее заготовка приваривается к стенке двусторонним швом обратноступенчатым способои с длиной ступени 250 мм.

При сварке придерживается следующая последовательность:

1. Сварка вертикальных швов.

2. Сварка горизонтального шва по верхней кромке.

3. Сварка уторного шва.

Ремонт стенки с полной заменой.

Данный ремонт применяют при замене участка шириной не более 10 м.

Ремонт с полной заменой стенки применяется при следующих дефектах:

1. недопустимые отклонения стенки от вертикали

2. Недопустимые хлопуны.

4. Недопустимая угловатость шва.

5. Местная или локальная потеря устойчивости стенки.

Последовательность работ:

1. Изготавливаются заранее заготовки в заводских условиях.

2. Устанавливаются строительные леса.

3. Леса привариваются к стенке для устойчивости при монтаже стенки.

4. Для обеспечения устойчивости стенки, на кроях вырезаемого проема устанавливаются с внутренней и внешней стороны по 2 ребра жесткости.

5. Далее вырезаются заменяемые листы с 1 по 7 пояс. 8 пояс остается для обеспечения устойчивости кровли. Он заменяется после замены ниже стоящих поясов.

При вырезке необходимо выдерживать разбежку между остающимися и монтируемыми швами не менее 500 мм.

6. Распускаются горизонтальные швы на углах вставое на участок длиной 500 мм.

7. Проверяется прямолинейность образующей стенки на краях проема.

8. Зачищается поверхность реза на 10 мм

9. Подготавливаются кромки.

10. Заготовка устанавливается в проем и прихватывается к стенке

11. Производится монтаж заготовок по поясам в следующей последовательности:

а) устанавливается и прихватывается заготовка 1 пояса

б) устанавливается и прихватывается заготовка 2 пояса.

в) производится сварка 1 пояса

г) Установка и прихватывается заготовка 3 пояса

д) сваривается заготовка 2 пояса и т.д.

Заготовки привариваются к стенке двухсторонним швом обратноступенчатым способом.

Устранение трещин сварных швов и основного металла стенки

Если трещина сварного шва или основного металла длиной не более 100 мм, то возможен ремонт сваркой трещины.

Последовательность работ следующая:

1. Определение границ трещины.

2. Засверливаеие краев трещины, зачистка.

3. Заварка трещины.
