1.5 Оборудование применяемое для охлаждения газа на кс.

Охлаждение технологического газа можно осуществить в холодильниках различных систем и конструкций; кожухотрубных (типа "труба в трубе"), воздушных компрессионных и абсорбирующих холодильных машинах, различного типа градирнях, воздушных холодильниках и в АВО.

Конструктивно аппараты воздушного охлаждения подразделены на вертикальные (АВВ), горизонтальные (АВГ), зигзагообразные (АВЗ), шатровые (АВШ) и кольцевые (АВК). Принцип действия аппарата состоит в том, что поток воздуха, нагнетаемый вентилятором, направляется на поверхность теплообмена (батарею труб) и охлаждает проходящий по трубам.

Материальное исполнение оребренных труб определяет подразделение аппаратов воздушного охлаждения на следующие группы:

• Б1-Б5 (с биметаллическими трубами), в которых внутренние трубы выполнены из углеродистой или нержавеющей стали, а оребрение из латуни или алюминия,

• М1У и М1А – монометаллические трубы с оребрением из алюминия, латуни и др.

Материал труб должен быть коррозийно-стойким к воздействию рабочей среды (газа), а материал ребер имеет коррозийную стойкость к атмосферному воздействию.

Длина труб в аппаратах воздушного охлаждения составляет 1,5; 3; 4; 6; 8м; они собраны в секции, в каждой из которых имеется четыре, шесть или восемь рядов труб.

В зависимости от назначения различают следующие аппараты воздушного охлаждения: для легких продуктов, для мелких потоков, для вязких продуктов или для высоковязких продуктов.

Компоновка охлаждающих секций в аппаратах, используемых для охлаждения природного газа, горизонтальная или зигзагообразная. На рамную конструкцию установлены охлаждающие секции. Холодный теплоноситель (наружный воздух) подается к охлаждающим секциям вентиляторов через диффузор. Во избежание разрыва лопастей под действием центробежных сил окружные скорости лопастей вентилятора не превышают 60-65 м/с. Поэтому привод вентилятора осуществляется электродвигателем через угловой редуктор или непосредственно от тихоходного электродвигателя. Лопасти вентилятора, как правило, выполняются штампованными.

В зависимости от условий эксплуатации выпускают аппараты воздушного охлаждения нескольких типов:

• Ж - с жалюзи;

• Н – С приводом для работы во взрывоопасной среде;

• В – с приводом для работы во взрывоопасной среде;

• 1 – с тихоходным электродвигателем.

Кроме того, возможны следующие варианты исполнения привода дистанционного механизма поворота лопастей вентилятора: Р- ручной; П – пневматический; Э – электромеханический; У – с центральным ручным регулированием угла установки лопастей при остановленном вентилятором. Поворотные лопасти позволяют регулировать расход воздуха, что дает возможность в значительных пределах регулировать температуру газа при изменении температуры наружного воздуха.

Привод вентилятора аппарата воздушного охлаждения осуществляется от электродвигателя через редуктор или непосредственно от тихоходного электродвигателя.

На КС «Новый–Уренгой» используются горизонтальные аппараты воздушного охлаждения— АВГ (рис. 6). Следует однако отметить, что глубина охлаждения технологического газа здесь ограничена температурой наружного воздуха, что особенно сказывается в летний период эксплуатации. Естественно, что температура газа после охлаждения в АВО не может быть ниже температуры наружного воздуха.

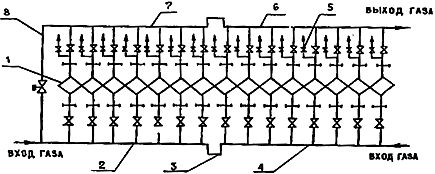

Рис. 6. План-схема обвязки аппаратов воздушного охлаждения газа на
