.docxДля расчета приняты следующие исходные данные: плотность разрядов молнии в землю — 4 уд/кв.км в год; число ударов в незащищенный объект – 0,045/год, период — 1 раз в 22 года.
|
№ |
Объект |
Высота молниепри-емника, м |
Надежность защиты |
Число ударов в объект, 1/год |
Число прорывов в объект, 1/год |
|
Период ударов, год |
Период прорывов, год |
||||
|
1 |
Резервуарный парк |
18 |
0,975 |
0,08 |
0,002 |
|
раз в 12,5 лет |
раз в 500 лет |

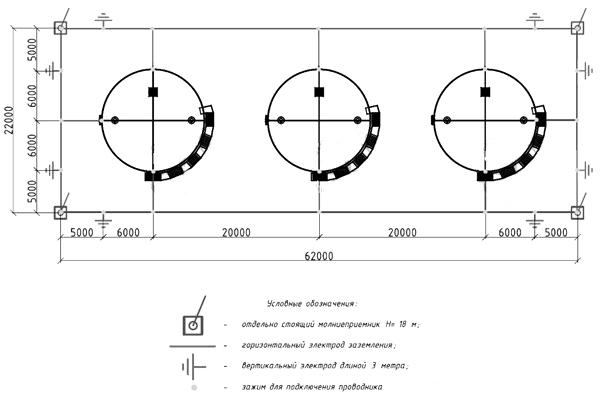

Рисунок 1 — План расположения элементов молниезащиты и заземления
Расчет сопротивления заземляющего устройства:
1. Сопротивление горизонтального электрода:
где ρ – удельное сопротивление грунта, Ом·м;
b - ширина полосы горизонтального электрода, м;
h - глубина заложения горизонтальной сетки, м;
Lгор – длина горизонтального электрода, м.
2. Сопротивление вертикального электрода:
где ρ – эквивалентное удельное сопротивление грунта, Ом·м;
L – длина вертикального электрода, м;
d – диаметр вертикального электрода, м;
T– заглубление - расстояние от поверхности земли до заземлителя, м;
где t – заглубление верха электрода, м
3. Полное сопротивление заземляющего устройства:
где n – количество комплектов;
kисп – коэффициент использования;
Сопротивление заземляющего устройства составляет 2,24 Ом.
