Рис. 100. Эпюра реакции основания полотна дороги
Рис. 97. Схема перехода трубопровода под автомобильной и железной дорога мн:
1 - сальниковое уплотнение; 2 - отводная труба; 3 - вытяжная свеча; 4 -защитный футляр; 5 - опоры; 6 - отводной колодец; 7 - трубопровод; Н -глубина заложения футляра; he, ан - высота соответственно вытяжной свечи и полотна дороги: а - расстояние вылета футляра: Ь - расстояние до установки свечи

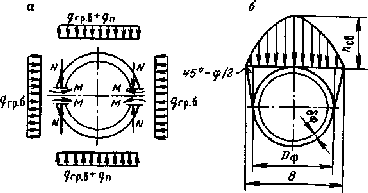

Рис. 98. Схема к расчету футляра на прочность:
в - нагрузка, действующая на футляр; б - свод естественного обрушения
Рис. 21.6. Групповые анодные заземления:
/ — контактное устройство: 2 — кабель: 3 — анод
