1.4 Активные методы борьбы с коррозией
Интенсивность почвенной коррозии зависит от местных условий: состава грунта и его влажности. Битумная изоляция предохраняет днище резервуара от коррозии лишь на короткое время. В дальнейшем в битумном слое образуются трещины и поры, через которые к металлу проникают почвенные электролиты, вызывающие электрохимическую коррозию. Установлено, что при поляризации металла или при контакте его с добавочным электродом, служащим анодом, увеличивается срок службы металла резервуара.
Практика показывает, что даже тщательно выполненное антикоррозийное покрытие в процессе эксплуатации стареет: теряет свои диэлектрические свойства, водоустойчивость, адгезию. Исходя из этого, в СНиП 2.05.06-85 отмечается, что защита резервуаров от подземной коррозии независимо от коррозионной активности грунта и района их прокладки должна осуществляться комплексно: защитными покрытиями и средствами электрохимической защиты (ЭХЗ).
Активными методами борьбы с коррозией резервуаров является их катодная и протекторная защита.
Катодная защита используется преимущественно для предотвращения коррозионного разрушения днища (рисунок 2). Принципиальная схема катодной защиты днища от почвенной коррозии аналогична схеме защиты трубопроводов: «минус» источника постоянного тока (СКЗ) 2 присоединяется посредством дренажного кабеля 3 к резервуару 1, а «плюс» к анодному заземлению 4. На резервуаре поддерживается минимальный защитный потенциал –0,87 В по медносульфатному электроду сравнения (МСЭ).
Если же коррозия днища усиливается под влиянием жизнедеятельности анаэробных сульфато-восстанавливающих бактерий, то минимальный защитный потенциал увеличивается до -0,97 В по МСЭ.
Катодные
станции целесообразно применять , для
защиты резервуаров от почвенной коррозии,
если площадь контакта оголенного металла
с окружающим грунтом превышаем 15
.

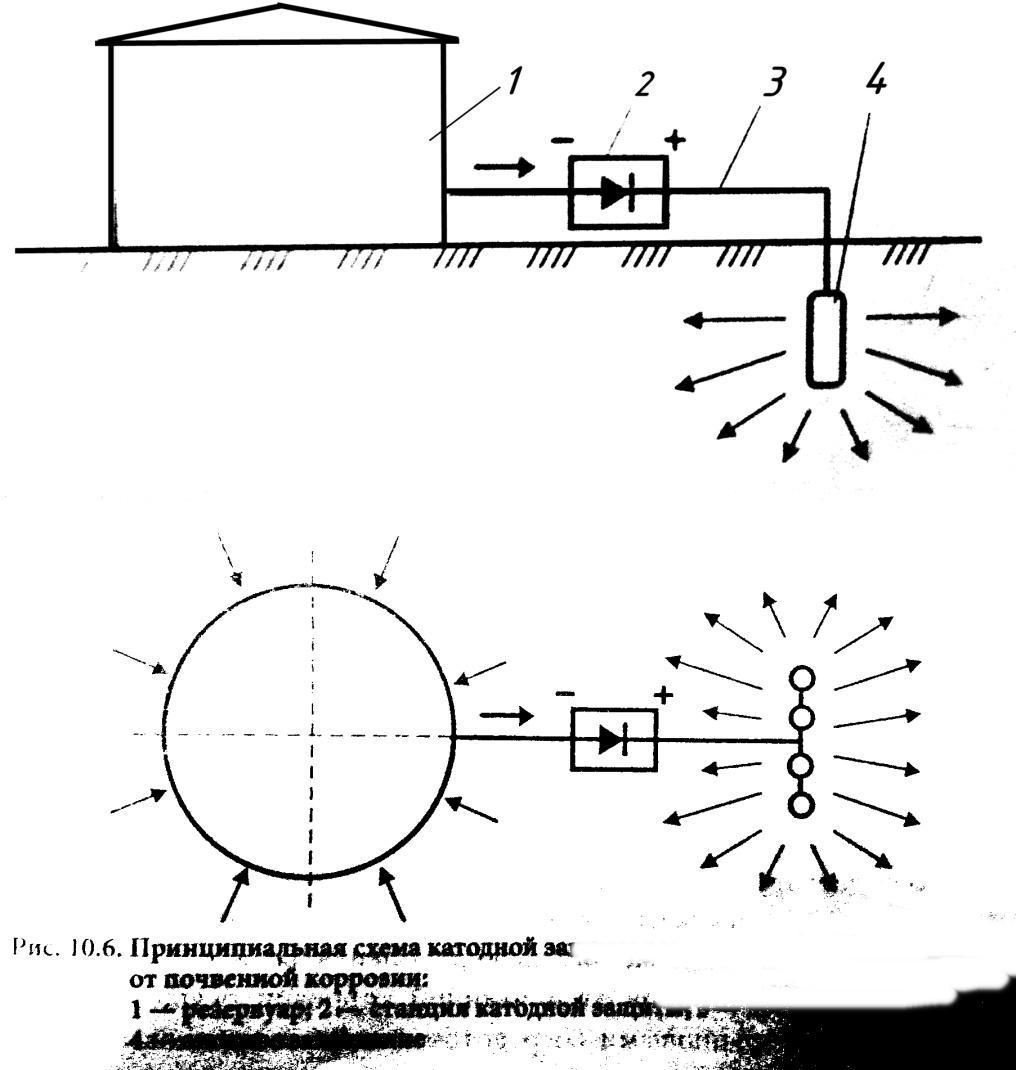

1 – резервуар; 2 – станции катодной защиты; 3– дренажный кабель;
4 – анодное заземление.
Рисунок 2 – Принципиальная схема катодной защиты резервуаров
Применяют катодную защиту и для предотвращения коррозионного разрушения внутренней поверхности днища резервуаров. Это делается в случаях, если:
-
высок уровень подтоварной воды;
-
удельное сопротивление подтоварной воды более 1 Ом концентрация солей менее 6 г/л;
-
подтоварная вода содержит сероводород.

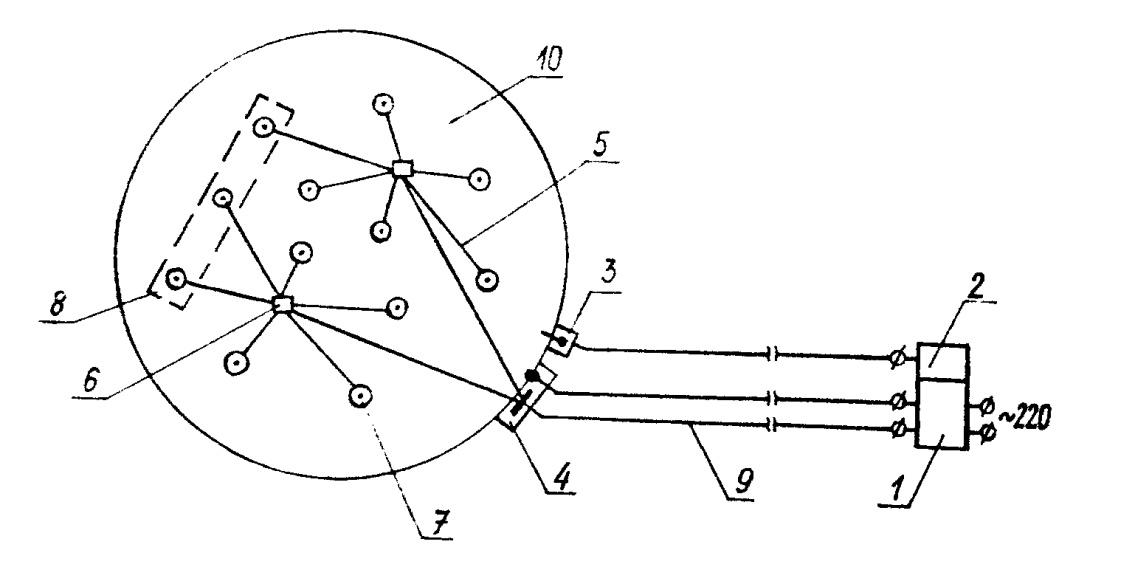

1 – станция катодной защиты (СКЗ); 2 – блок безопасности; 3 – датчик блока безопасности; 4 – вводная коробка; 5 – питающая сеть; 6 – разветвительная муфта;
7 – узел подключения анода; 8 – анод; 9 – кабельная линия; 10 – резервуар.
Рисунок 3 – Принципиальная схема катодной защиты резервуара
Принципиальная схема катодной защиты (рисунок 3) в этом случае предусматривает установку точечных, радиальных или компактных кольцевых анодов непосредственно внутри резервуаров.
Однако следует отметить, что применение катодной защиты резервуаров с нефтепродуктами опасно в пожарном отношении. Искра, появившаяся при разрыве электрической цепи, может привести к пожару и взрыву.
В случае применения протекторной защиты возможность образования искры исключается, так как разность потенциалов между протектором и защищаемой конструкции невелика.
