1.4 Описание выбранного метода борьбы с потерями. Система улф

Система улавливания легких фракций (УЛФ) — это совокупность технологического оборудования, обеспечивающего отбор и утилизацию легких фракций нефти при повышении давления в газовом пространстве резервуара. Под утилизацией в данном случае понимается либо накопление ПВС с целью последующего ее возврата в ГП резервуаров, либо отделение углеводородов от нее, либо реализация смеси потребителям.

Системы УЛФ, применяемые в нефтеобеспечении, могут быть разделены :

• по характеру работы;

• по виду «защитного газа»;

• по методу отделения углеводородов;

• по методу аккумулирования или реализации парогазовой смеси.

По характеру работы системы УЛФ бывают разомкнутого и замкнутого типов. В первом случае парогазовая смесь, отобранная из ГП резервуаров, не возвращается в него при последующем создании разряжения. В системах же замкнутого типа уловленные углеводороды частично используются для исключения подсасывания воздуха в резервуары.

По виду «защитного газа» системы УЛФ различаются тем, что в одних из них допускается подсасывание воздуха, в других же не допускается.

Для аккумулирования и реализации парогазовой смеси используют либо ее хранение в газосборниках постоянного или переменного объема, либо закачку в газопровод для подачи потребителям, либо сжигание в ка­честве топлива.

По методу отделения углеводородов от парогазовой смеси различают адсорбционные, абсорбционные, компрессионные, конденсационные и комбинированные системы. В адсорбционных системах УЛФ в качестве поглотителя углеводородной части ПВС используются уголь, полимеры и другие адсорбенты. В абсорбционных системах УЛФ для поглощения углеводородов используются бензин (под давлением или охлажденный), а также низколетучие нефтепродукты (керосин, дизтопливо и т. п.).

Все описанные выше системы УЛФ имеют один существенный не­достаток: они относительно дороги. Причинами этого являются: 1) дороговизна комплектующих; 2) необходимость использования средств авто­матического управления; 3) наличие в их составе энергопотребляющего оборудования. Достаточно сказать, что кажущаяся простой на принци­пиальной схеме система УЛФ с распыливающим абсорбером, при подключении к резервуарам РВС 1000 в 2006 г. стоила 15 млн руб. Стремление предельно удешевить системы УЛФ без ущерба для эффективности их применения привело к созданию системы УЛФ с «транзитным» резервуаром (далее система УЛФ-ТР).

Ее принципиальная технологическая схема приведена на рис.4. Схема включает резервуары 1,2 и 3 нефтью, соеди­ненные газовой обвязкой 4, на которой установлен клапан 5 односторон­ней проводимости. Резервуары оборудованы дыхательными клапанами 6 с диском-отражателем 7, а также устройством 8 ввода паров бензина в ре­зервуар нефтью .

Система УЛФ-ТР работает следующим образом. При повышении дав­ления в газовом пространстве нефтяных резервуаров насыщенна углеводородами паро­воздушная смесь (ПВС) из резервуаров 1, 2 по газовой обвязке 4 через клапан 5 односторонней проводимости и устройство 8 вводится в резервуар 3, вытесняя в атмосферу малонасыщенную углеводородами ПВС. Таким образом, не уменьшая объема выброса паров в атмосферу, схема позволяет уменьшить концентрацию углеводородов в нем, что и дает как эко­логический эффект, так и сокращение потерь бензина. При последующем неподвижном хранении поверхность нефти погло­щает попавшие в резервуар 3 пары нефти.

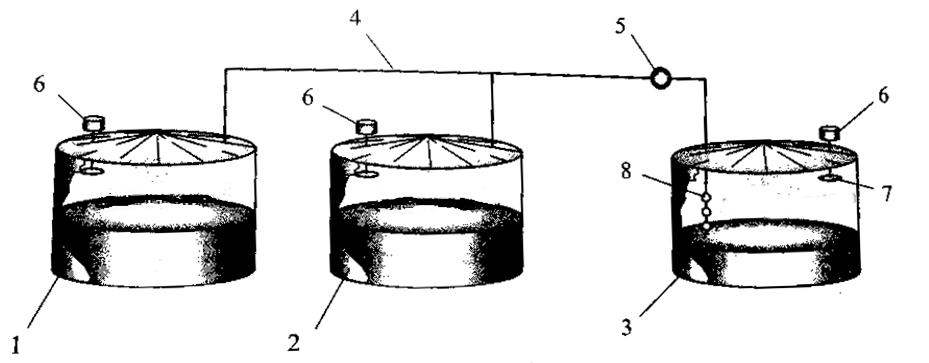

1,2 – резервуары с нефтью; 3 – «транзитный» резервуар; 4 – газовая обвязка; 5 – клапан односторонней проходимости; 6 – дыхательный клапан; 7 – диск отражатель; 8 – устройство ввода ПВС в «транзитный резервуар».

Рисунок 4 – Принципиальная схема системы УЛФ с «транзитными резервуарами»

Никаких средств автоматики и энергопотребляющего оборудования система не содержит.

Система УЛФ-ТР монтируется на типовых резервуарах, удовлетво­ряющих всем требованиям пожарной безопасности (оборудованы молниезащитой, между дыхательной арматурой и резервуаром установлены огневые предохранители, имеется стационарная система пожаротушения, имеется заземление с низким сопротивлением для отвода зарядов статического электричества и т. д.). Для предотвращения распространения пламени газовая обвязка подключена к резервуарам через огневые предохранители. Кроме того, возможному распространению пламени от резервуара 3 к резервуарам 1, 2 препятствует клапан 5.

Единственным элементом системы УЛФ-ТР, где имеются подвижные части, является клапан 5. Он представляет собой обычный тарельчатый клапан. Таким образом, условия образования статического электричества в данной системе отсутствуют.

Система предназначена для сокращения потерь нефти при операциях приема и хранения нефти в резервуарах, независимо от их формы. Неоспоримыми достоинствами системы УЛФ-ТР являются простота, на­дежность в работе, пожаровзрывобезопасность, отсутствие средств автома­тизации и энергопотребляющего оборудования, относительно низкая стои­мость (около 500 тыс. руб. на 1 резервуар).

Система УЛФ-ТР испытана в про­мышленных условиях. Сокращение выбросов углеводородов в атмосферу составило соответственно 98,7 и 99,2%. [4 стр.64–75]
