.pdfЗадачей спрямления является восстановление начальной остойчивости, путем увеличения поперечной метацентрической высоты до > 0, что одновременно уменьшит крен, а затем приложение спрямляющего поперечного момента, отвечающего условию спр = 0кр, для полной ликвидации крена. Недопустимым и опасным действием будет являться приложение спрямляющего поперечного момента, отвечающего условию спр > 0кр.
5. Затопление несимметричное относительно диаметральной плоскости (рис. 6.9), поперечная метацентрическая высота отрицательна < 0.
Рис 6.9 Пятый типовой случай условной схемы затопления
Причем несимметрия привела к появлению начального кренящего момента0кр ≠ 0, направленного на противоположный борт, нежели от отрицательной начальной остойчивости. Коэффицент поперечной остойчивости данного судна также будет отрицательным < 0. Типовая диаграмма статической остойчивости при данном случае затопления изобразится на (рис. 6.10).
Так как этот случай является наиболее опасным с точки зрения возможности переваливания судна, которое может произойти при восстановлении его начальной остойчивости, следовательно, задачей спрямления является ее восстановление, путем увеличения поперечной метацентрической высоты до > 0. А для избежания переваливания судна при восстановлении его начальной остойчивости, необходимо удерживать поврежденное судно, которое плавает с креном на один из бортов, путем приложения обеспечивающего поперечного момента об. Этот момент должен быть направлен на тот же борт, что и возникший от несимметрии затопления крен. И только после восстановления положительной начальной остойчивости
120
поврежденного судна, занимаются ликвидацией крена путем уменьшения поперечного обеспечивающего момента, отвечающего условию об = 0кр.

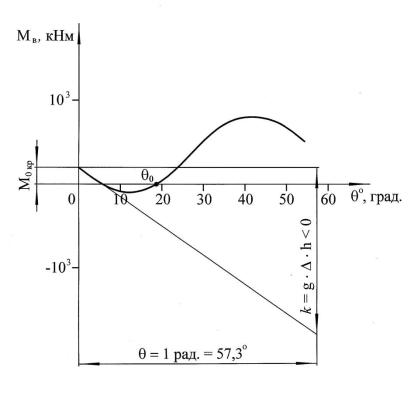

Рис. 6.10 Диаграмма статической остойчивости пятого типового случая
Недопустимым и опасным действием будет являться восстановление начальной остойчивости без приложения поперечного обеспечивающего момента об, или приложение спрямляющего поперечного момента спр.
Если же для поврежденного судна в дополнение к поперечнному спрямлению, необходимо применить и продольное, тогда в процессе его проведения необходимо стремиться к уменьшению дифферента, с целью улучшения условий использования его технических средств, восстановлению ходовых и маневренных качеств судна и увеличению запаса остойчивости. Продольное спрямление, безусловно, необходимо проводить, если возникает угроза ухода в воду открытой палубы в оконечностях судна.
6.9 Примеры решения задач
Задача №1. Найти объем гр и коэффициент проницаемости груза гр в отсеке для судна, если известно: масса груза mгр = 453 т, удельный погрузочный объем гр = 0,63 м3/т, при плотности груза гр = 2,32 т/м3.
Решение: По формуле (6.8) находим объем груза
гр = гр ∙ mгр = 0,63 ∙ 453 = 285,4 м3.
Затем из формулы (6.9) определяем коэффициент проницаемости груза
121
гр = 1 − |
1 |
= |
1 |
|
= 0,316. |
|
|
|
|||
|
0,63 ∙ 2,32 |
||||
|
гр ∙ гр |
|
Задача №2. Рассчитать объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 2900 м3, и перевозится горох массой mгр = 1011 т. Удельный погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
Решение: Из (табл. Д.1 приложения Д) для перевозимого груза выбираем удельный погрузочный объем гр = 1,55 м3/т, и плотность гр = 1,43 т/м3.
Затем по формулам (6.8), (6.12) находим объемы груза и воды, влившейся в отсек
гр = гр ∙ mгр = 1,55 ∙ 1011 = 1567,1 м3,
в = − |
mгр |
= 2900 − |
1011 |
= 2193,0 м3. |
|
|
||
|
|
|
|
|||||
|
|
гр |
1,43 |
|
|
|
||
Задача №3. Определить массу груза mгр и объем воды в, влившейся в |
||||||||
отсек |
для судна, если известно: объем отсека |
по уровень |
затопления |
|||||
= |
3700 м3, |
и перевозится кирпич огнеупорный |
объемом гр |
= 1998 м3. |
Удельный погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
Решение: Из (табл. Д.1 приложения Д) для перевозимого груза выбираем удельный погрузочный объем гр = 1,15 м3/т, и плотность гр = 2,04 т/м3.
|
Затем из формулы (6.8) находим массу груза |
|||||||||||
|
= |
∙ m |
|
; m |
|
= |
гр |
= |
1998 |
= 1737,4 т. |
||
|
гр |
|
|
|
|
|||||||
гр |
гр |
гр |
|
|
гр |
1,15 |
|
|||||
|
|
|
|
|
|
|
|
|||||
|
И по формуле (6.12) определяем объем воды, влившейся в отсек |
|||||||||||
= − |
mгр |
= 3700 − |
1737,4 |
= 2848,3 м3. |
||||||||
|
|
|||||||||||
в |
|
гр |
|
|
|
2,04 |
|
|
||||
|
|
|
|
|
|
|
||||||
|
Задача №4. Вычислить коэффициент проницаемости отсека от и |
|||||||||||
условную плотность ус |
для судна, если известно: масса груза mгр = 989 т, |
объем отсека по уровень затопления = 2003 м3, удельный погрузочный объем
122
гр = 1,10 м3/т, коэффициент проницаемости груза гр = 0,39 при плотности забортной воды = 1,019 т/м3.
Решение: По формуле (6.8) находим объем груза
гр = гр ∙ mгр = 1,10 ∙ 989 = 1087,9 м3.
Затем по формулам (6.10), (6.15) определяем коэффициент проницаемости отсека и условную плотность
|
|
= 1 − (( |
гр |
) ∙ (1 − |
|
)) = 1 − (( |
1087,9 |
) ∙ (1 − 0,39)) = 0,669, |
от |
|
гр |
|
|||||
|
|
|
2003 |
|
||||
|
|
|
|
|
ус = от ∙ = 0,669 ∙ 1,019 = 0,682 т/м3.
Задача №5. Найти изменение средней осадки ср и дифферента после затопления отсека для судна, если известно: средняя осадка ср = 8,00 м, условная плотность ус = 0,768 т/м3, масса влившейся в отсек воды mв = 415 т, изменение статического момента инерции = 68,0 тм, при площади затопленного отсека от = 388,0 м2. Число тонн и момент дифферентующийдиф на 1 сантиметр осадки выбирать по (табл. Д.2 приложения Д).
Решение: Из (табл. Д.2 приложения Д) для заданной средней осадки определяем значения числа тонн = 23,54 т/см, и момента дифферентующего на 1 сантиметр осадки диф = 194,6 тм/см.
Затем по формулам (6.30), (6.31) находим изменения средней осадки и дифферента
ср = |
mв |
= |
|
415 |
|
= 0,20 м, |
|
|
|
|
|
|
|||
|
((100 ∙ ) − ( ус ∙ от)) |
|
((100 ∙ 23,54) |
− (0,768 |
∙ 388,0)) |
|
|
|
|
|
|
[1 + |
ус ∙ от |
|
] |
|||
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
((100 ∙ ) − ( ус ∙ от)) |
|||||
|
|
= ∙ |
|
|
|
|
|
|
= 68,0 ∙ |
|||
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
диф |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|||
|
[1 + |
|
|
0,768 ∙ 388,0 |
|
|
|
|||||
∙ |
|
|
] |
|
||||||||
((100 ∙ 23,54) − (0,768 ∙ 388,0)) |
= 0,40 м. |
|||||||||||
|
|
|
194,6 |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
123
6.10 Условия задач
6.1. Найти коэффициенты проницаемости груза гр и отсека от судна, если
известно: |
удельный |
погрузочный |
объем |
= 1,58 м3/т, объемы |
груза |
|
|
|
гр |
|
|
гр = 500 |
м3, и отсека по уровень затопления = 300 м3, при плотности груза |
||||
гр = 0,79 т/м3. |
|
|
|
|
|
6.2. |
Определить |
объем гр и |
коэффициент |
проницаемости груза |
гр в |
отсеке для судна, если известно: масса груза mгр = 342 т, удельный погрузочный объем гр = 0,57 м3/т, при плотности груза гр = 2,64 т/м3.
6.3. Вычислить массу mгр и коэффициент проницаемости груза гр в отсеке для судна, если известно: объем груза гр = 98 м3, удельный погрузочный объем гр = 1,30 м3/т, при плотности груза гр = 1,40 т/м3.
6.4. Рассчитать объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 5000 м3, и перевозится бурый железняк массой mгр = 3455 т. Удельный погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
6.5. Найти объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 4000 м3, и перевозится каменный уголь массой mгр = 2455 т. Удельный погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
6.6. Вычислить объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 3000 м3, и перевозится овес массой mгр = 453 т. Удельный погрузочный объем гр и плотность грузагр выбирать по (табл. Д.1 приложения Д).
6.7. Рассчитать объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 2000 м3, и перевозится чугун в чушках массой mгр = 1455 т. Удельный погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
6.8. Определить объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 1000 м3, и перевозится сталь прутковая массой mгр = 956 т. Удельный погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
6.9. Найти объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 2500 м3, и перевозится пробка массой mгр = 150 т. Удельный погрузочный объем гр и плотность грузагр выбирать по (табл. Д.1 приложения Д).
6.10. Рассчитать объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 3500 м3, и перевозится целлюлоза массой mгр = 1111 т. Удельный погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
124
6.11. Определить объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 4500 м3, и перевозится чай массой mгр = 1233 т. Удельный погрузочный объем гр и плотность грузагр выбирать по (табл. Д.1 приложения Д).
6.12. Вычислить объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 3800 м3, и перевозятся яблоки массой mгр = 2111 т. Удельный погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
6.13. Найти объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 2800 м3, и перевозится цемент массой mгр = 966 т. Удельный погрузочный объем гр и плотность грузагр выбирать по (табл. Д.1 приложения Д).
6.14. Определить объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 1800 м3, и перевозится кофе массой mгр = 444 т. Удельный погрузочный объем гр и плотность грузагр выбирать по (табл. Д.1 приложения Д).
6.15. Вычислить объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 3300 м3, и перевозится стальной трос массой mгр = 2222 т. Удельный погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
6.16. Рассчитать объемы груза гр и воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 4400 м3, и перевозится кабель в барабанах массой mгр = 1863 т. Удельный погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
6.17. Найти массу груза mгр и объем воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 5400 м3, и перевозится асбест объемом гр = 3333 м3. Удельный погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
6.18. Вычислить массу груза mгр и объем воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 2900 м3, и перевозится катанка в бухтах объемом гр = 1299 м3. Удельный погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
6.19. Рассчитать массу груза mгр и объем воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 3600 м3, и перевозятся сухофрукты объемом гр = 2266 м3. Удельный погрузочный объемгр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
6.20. Определить массу груза mгр и объем воды в, влившейся в отсек для судна, если известно: объем отсека по уровень затопления = 6600 м3, и перевозится агломерат коричневый объемом гр = 1055 м3. Удельный
125
погрузочный объем гр и плотность груза гр выбирать по (табл. Д.1 приложения Д).
6.21. Найти коэффициент проницаемости отсека от и условную плотностьус для судна, если известно: объемы груза гр = 873 м3, и отсека по уровень затопления =1670 м3, коэффициент проницаемости груза гр = 0,14 при плотности забортной воды = 1,025 т/м3.
6.22. Рассчитать коэффициент проницаемости отсека от и условную плотность ус для судна, если известно: масса груза mгр = 389 т, объем отсека по уровень затопления = 1790 м3, удельный погрузочный объе гр = 0,77 м3/т,
коэффициент проницаемости груза гр = 0,52 |
при плотности забортной воды |
||||||||||
= 1,024 т/м3. |
|
|
|
|
|
|
|
|
|
|
|
|
6.23. Вычислить коэффициент проницаемости отсека от |
и условную |
|||||||||
плотность |
для судна, если известно: объемы груза |
= 933 м3, и отсека по |
|||||||||
|
ус |
|
|
|
|
|
|
гр |
|
|
|
уровень затопления = 1899 м3, коэффициент проницаемости груза |
= 0,71, |
||||||||||
|
|
|
|
|
|
|
|
|
|
гр |
|
при плотности забортной воды = 1,023 т/м3. |
|
|
|
|
|
||||||
|
6.24. Определить коэффициент проницаемости отсека от |
и условную |
|||||||||
плотность ус |
для судна, если известно: масса груза mгр = 701 т, объем отсека |
||||||||||
по |
уровень |
затопления |
|
= |
1901 |
м3, |
удельный |
погрузочный |
объем |
||
гр |
= 1,60 м3/т, коэффициент проницаемости груза гр = 0,31 при плотности |
||||||||||
забортной воды = 1,022 т/м3. |
|
|
|
|
|
|
|
|
|||
|
6.25. Найти коэффициент проницаемости отсека от и условную плотность |
||||||||||
|
для судна, если известно: объемы груза |
|
= 1209 м3, и отсека по уровень |
||||||||
ус |
|
|
|
|
|
гр |
|
|
|
|
|
затопления = 1945 м3, |
коэффициент проницаемости груза |
= 0,56 при |
|||||||||
|
|
|
|
|
|
|
|
|
гр |
|
|
плотности забортной воды = 1,021 т/м3. |
|
|
|
|
|
|
|||||
|
6.26. Вычислить коэффициент проницаемости отсека от |
и условную |
|||||||||
плотность ус |
для судна, если известно: масса груза mгр = 888 т, объем отсека |
||||||||||
по |
уровень |
затопления |
|
= |
2045 |
м3, |
удельный |
погрузочный |
объем |
||
гр |
= 1,90 м3/т, коэффициент проницаемости груза гр = 0,25 при плотности |
||||||||||
забортной воды = 1,020 т/м3. |
|
|
|
|
|
|
|
|
6.27. Определить поправку к поперечной метацентрической высоте и угол крена для судна после затопления отсека, если известно: условная плотность ус = 0,606 т/м3, момент инерции свободной поверхности жидкости= 135,0 м4, весовое водоизмещение судна порожнем ∆0 = 3314 т, дедвейт= 4000 т, масса, влившейся в отсек воды mв = 400 т, весовое водоизмещение ∆ = 7314 т, поперечная метацентрическая высота = 0,98 м, угол крена до затопления 0 = 1,0°, изменение статического момента инерции= 139,0 тм, и поправка к поперечной метацентрической высоте на массу влившейся воды в = 0,15 м.
6.28. Рассчитать поправку к поперечной метацентрической высоте и угол крена для судна после затопления отсека, если известно: условная плотность ус = 0,309 т/м3, момент инерции свободной поверхности жидкости= 404,0 м4, весовое водоизмещение судна порожнем ∆0 = 3954 т, дедвейт
126
= 3000 т, масса, влившейся в отсек воды mв = 500 т, весовое водоизмещение ∆ = 6954 т, поперечная метацентрическая высота = 1,01 м, угол крена до затопления 0 = 0,5°, изменение статического момента инерции= 150,0 тм, и поправка к поперечной метацентрической высоте на массу влившейся воды в = 0,09 м.
6.29. Найти поправку к поперечной метацентрической высоте и угол крена для судна после затопления отсека, если известно: условная плотность
|
= 0,717 т/м3, момент инерции свободной поверхности жидкости |
||
ус |
|
|
|
|
= 504,0 м4, весовое водоизмещение судна порожнем ∆ |
0 |
= 4153 т, дедвейт |
|
|
|
= 5000 т, масса, влившейся в отсек воды mв = 950 т, весовое водоизмещение ∆ = 9153 т, поперечная метацентрическая высота = 0,45 м, угол крена до затопления 0 = 1,5°, изменение статического момента инерции= 190,0 тм, и поправка к поперечной метацентрической высоте на массу влившейся воды в = 0,13 м.
6.30. Определить поправку к поперечной метацентрической высоте и угол крена для судна после затопления отсека, если известно: условная плотность ус = 0,888 т/м3, момент инерции свободной поверхности жидкости= 613,0 м4, весовое водоизмещение порожнем ∆0 = 1219 т, дедвейт= 1000 т, масса, влившейся в отсек воды mв = 200 т, весовое водоизмещение ∆ = 2219 т, поперечная метацентрическая высота = 0,33 м, угол крена до затопления 0 = 0,2°, изменение статического момента инерции= 86,0 тм, и поправка к поперечной метацентрической высоте на массу влившейся воды в = 0,03 м.
6.31. Рассчитать поправку к поперечной метацентрической высоте и угол крена для судна после затопления отсека, если известно: условная плотность ус = 0,563 т/м3, момент инерции свободной поверхности жидкости= 88,0 м4, весовое водоизмещение порожнем ∆0 = 914 т, дедвейт = 500 т, масса, влившейся в отсек воды mв = 93 т, весовое водоизмещение ∆ = 1414 т, поперечная метацентрическая высота = 0,55 м, угол крена до затопления0 = 0,1°, изменение статического момента инерции = 98,0 тм, и поправка к поперечной метацентрической высоте на массу, влившейся воды в = 0,05 м.
6.32. Вычислить изменение средней осадки ср и дифферента после затопления отсека для судна, если известно: осадки носом н = 6,20 м и кормойк = 7,20 м, условная плотность ус = 0,731 т/м3, масса, влившейся в отсек воды mв = 111 т, изменение статического момента инерции = - 53,0 тм, при площади затопленного отсека от = 293,0 м2. Число тонн и момент, дифферентующий диф на 1 сантиметр осадки выбирать по (табл. Д.2 приложения Д).
6.33. Найти изменение средней осадки ср и дифферента после затопления отсека для судна, если известно: средняя осадка ср = 9,00 м, условная плотность ус = 0,814 т/м3, масса, влившейся в отсек воды mв = 222 т, изменение статического момента инерции = 48,0 тм, при площади
127
затопленного отсека от = 208,0 м2. Число тонн и момент, дифферентующийдиф на 1 сантиметр осадки выбирать по (табл. Д.2 приложения Д).
6.34. Рассчитать изменение средней осадки ср и дифферента после затопления отсека для судна, если известно: дифферент = - 0,90 м, осадка кормой к = 6,20 м, условная плотность ус = 0,690 т/м3, масса, влившейся в отсек воды mв = 302 т, изменение статического момента инерции = -108,0 тм, при площади затопленного отсека от = 309,0 м2. Число тонн и момент, дифферентующий диф на 1 сантиметр осадки выбирать по (табл. Д.2 приложения Д).
6.35. Вычислить изменение средней осадки ср и дифферента после затопления отсека для судна, если известно: дифферент = 0,20 м, осадка
носом |
н |
= 7,10 |
м, условная плотность = 0,773 т/м3, масса, влившейся в |
|
|
|
ус |
|
|
отсек воды mв |
= 409 т и изменение статического |
момента инерции |
||
=138,0 тм при площади затопленного отсека = 409,0 |
м2. Число тонн и |
|||
|
|
|
от |
|
момент, дифферентующий диф на 1 сантиметр осадки выбирать по (табл. Д.2 приложения Д).
128
ГЛАВА 7 ПРОЧНОСТЬ КОРПУСА СУДНА
7.1 Понятие общей прочности. Силы и моменты, действующие на корпус судна
С точки зрения строительной механики корпус судна представляет собой пустотелую коробчатую балку переменного по длине сечения, образованную перекрытиями борта, днища и верхней палубой, и подкрепленную изнутри поперечными и продольными переборками, платформами и палубами, лежащую на упругом основании, и уравновешивающую действующие на нее нагрузки.
Нагрузками для корпуса судна являются силы тяжести корпуса, оборудования, устройств, запасов, грузов и снабжения, силы гидростатического давления воды, инерционные силы при качке, удары волн о корпус и т.д.
Постоянные силы, действующие на судно, в целом, взаимно уравновешиваются (силы тяжести и силы поддержания), но они распределены неодинаково по длине судна. Поэтому в пределах каждого ограниченного участка длины преобладают те или иные силы. Из-за этого возникает деформирующая корпус судна нагрузка, приводящая к появлению перерезывающих сил (стремящихся сместить одну часть корпуса относительно другой) и изгибающих моментов, стремящихся переломить корпус судна.
Поэтому корпус деформируется как балка, получая прогиб или перегиб. Прочностью называется способность судна воспринимать действующие
нагрузки без разрушений и остаточных деформаций.
Прочность балки-корпуса называется общей прочностью и нормируется Правилами Регистра судоходства.
Корпус судна должен обладать достаточной общей продольной и поперечной прочностью, а отдельные его части должны безопасно выдерживать действующие на них местные усилия.
Контроль за обеспечением общей и местной прочности судна в рейсе ведут капитан и его помощники.
При заданном водоизмещении корпус судна разбивают по длине на 20 шпаций.
Практически расчет общей прочности судна на тихой воде состоит в следующем: строят ступенчатую эпюру сил веса m( ) (рис. 7.1. а) считая, что на протяжении каждой из 20-ти теоретических шпаций интенсивность сил веса постоянна, эпюра веса имеет ступенчатый характер, а площадь прямоугольника на каждой шпации дает вес всего, в пределах этой шпации.
Эпюра сил поддержания ∙ ( ) задается строевой по шпангоутам, которая заменяется ступенчатой кривой, равновеликой по площади строевой по шпангоутам и постоянной интенсивности в пределах каждой шпации (см. рис.
7.1. б).
Наложением эпюр сил веса и плавучести получают эпюру нагрузки ( ) (рис. 7.1. в), дающую распределение нагрузки в пределах каждой шпации.
