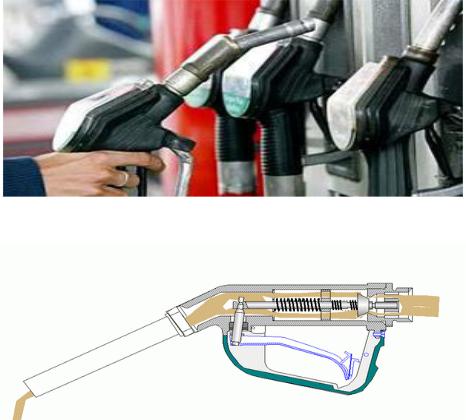

Рис. 12.23. Заправочные краны
Рис. 12.24. Разрез заправочного крана
Техническая характеристика АЗС для заправки автотранспорта приведена в таблице 12.7 [31].
Таблица 12.7
Техническая характеристика АЗС для заправки автотранспорта
Показатели |
|
|
|
Проект |
|
|
|
|
|
503- |
503- |
503- |
3794 |
3795 |
3796 |
69/11 |
РД-1 |
РС-1 |
|
|
204 |
203 |
202 |
|
|
|
|
|
|
Число заправок в сутки |
500 |
750 |
1000 |
500 |
750 |
1000 |
500 |
1000 |
750 |
Занимаемый земельный участок, м2 |
2700 |
3000 |
3600 |
4000 |
4700 |
5000 |
2500 |
3000 |
2500 |
Площадь здания АЗС, м2 |
89 |
89 |
89 |
72 |
72 |
72 |
36 |
72 |
54 |
Число резервуаров вместимостью, м3: |
|
|
|
|
|
|
|
|
|
25 для топлива; |
6 |
8 |
10 |
8 |
10 |
12 |
4 |
10 |
8 |
5 для масла; |
4 |
4 |
4 |
4 |
4 |
4 |
2 |
4 |
4 |
5 для отработанного масла |
– |
– |
– |
1 |
1 |
1 |
– |
1 |
1 |
Число колонок: |
|
|
|
|
|
|
|
|
|
всего |
6 |
8 |
10 |
8 |
10 |
12 |
4 |
8 |
6 |
в том числе для топлив: |
|
|
|
|
|
|
|
|
|
Аи-80; |
1 |
1 |
2 |
1 |
2 |
2 |
– |
1 |
1 |
Аи-95; |
2 |
3 |
4 |
3 |
4 |
4 |
2 |
3 |
2 |
Аи-98; |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
дизельного топлива |
2 |
3 |
3 |
3 |
3 |
5 |
– |
3 |
2 |
Число маслораздаточных колонок |
4 |
4 |
4 |
4 |
4 |
4 |
– |
3 |
3 |
231

Планировочные схемы АЗС на различное число заправок в сутки показаны на рис. 12.25 – 12.28 [31].
Ориентировочно можно считать, что общая площадь АЗС, соответственно,
на 500 заправок должна составлять не менее 1500 м2, на 750 – 3000 м2, на
1000 – 4000 м2.

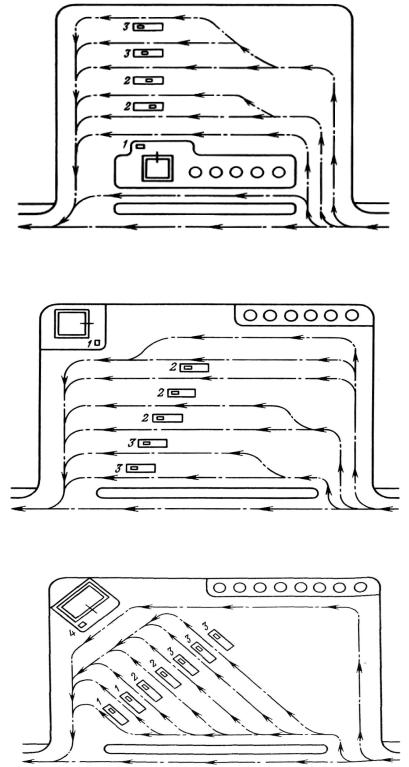

Рис. 12.25. Планировочная схема АЗС на 500 заправок в сутки: 1 – бензин Аи-80; 2 – бензин Аи-98; 3 – дизельное топливо
Рис. 12.26. Планировочная схема АЗС на 750 заправок в сутки: 1 – бензин Аи-92; 2 – бензин Аи-98; 3 – дизельное топливо
Рис. 12.27. Планировочная схема АЗС на 1000 заправок в сутки:
1 – бензин Аи-92; 2 – бензин Аи-95; 3 – дизельное топливо; 4 – бензин Аи-98
232

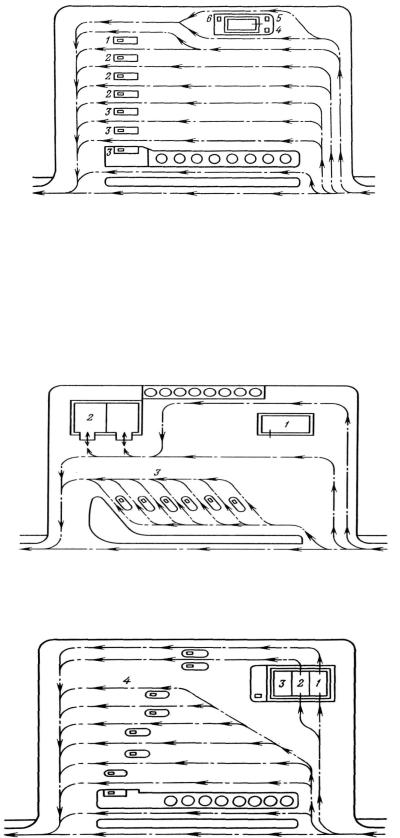

Рис. 12.28. Планировочная схема универсальной АЗС для заправки всех видов автотранспорта: 1 – бензин Аи-80; 2 – бензин А-92; 3 – дизельное топливо; 4 – бензин АИ-95; 5 – бензин АИ-98; 6 – топливная смесь
В целях расширения сферы обслуживания личного автотранспорта существуют и проектируются АЗС с пунктами технического обслуживания автомо-
билей (рис. 12.29 – 12.30).
Рис. 12.29. Планировочная схема АЗС с пристроенным пунктом технического обслуживания автомобилей: 1 – здание АЗС; 2 – пункт технического обслуживания автомобилей;
3 – заправочные островки
Рис. 12.30. Планировочная схема АЗС со встроенным пунктом технического обслуживания автомобилей: 1 – мойка; 2 – пункт техобслуживания; 3 – операторная и торговый зал;
4 – заправочные островки
Пункты технического обслуживания автомобилей на АЗС должны иметь оборудование для наружной мойки и смазки автомобилей, приборы для регу-
233

лировки ходовой части, а также средства диагностики технического состояния автомобилей.
Для нормальной работы и отдыха работников АЗС планировка здания должна соответствовать строительным нормам и правилам (СНиП). Технические характеристики зданий АЗС приведены в таблице 12.8.
|
|
|
Таблица 12.8 |
||
Техническая характеристика зданий АЗС различных категорий |
|||||
|
|
|
|
|
|
Показатели |
|
Категория |
|
|
|
|
|
|
|
||
I |
II |
III |
|||
|
|||||
|
|
|
|
|
|
Полезная площадь, м2 |
36 |
27 |
18 |
|
|
Распределение площади, м2: |
|
|
|
|
|
операторная; |
9 |
9 |
9 |
|
|
склад; |
4,5 |
4,5 |
2,25 |
|
|
раздевалка; |
4,5 |
4,5 |
4,5 |
|
|
санузел; |
2,25 |
2,25 |
2,25 |
|
|
комната отдыха |
9 |
– |
– |
||
Планировочный модуль, м |
1,5х1,5 |
1,5х1,5 |
1,5х1,5 |
||
Высота потолка, м |
2,5 |
2,5 |
2,5 |
|
|
Общая высота здания АЗС, м |
3,15 |
3,15 |
3,15 |
|
|
Расчетная температура, °С |
±30 |
±30 |
±30 |
|
|
Расчетная снеговая нагрузка, МПа |
10 |
10 |
10 |
|
|
Ветровая нагрузка, МПа |
3 |
3 |
3 |
|
На рис. 12.31 а, б, в, г показана индивидуальная планировка АЗС с магазином по проекту Белгипрогаз г. Минск.

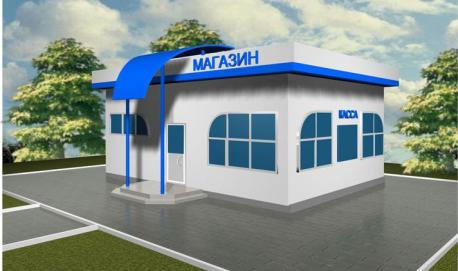

Рис. 12.31а. Общий вид магазина
234

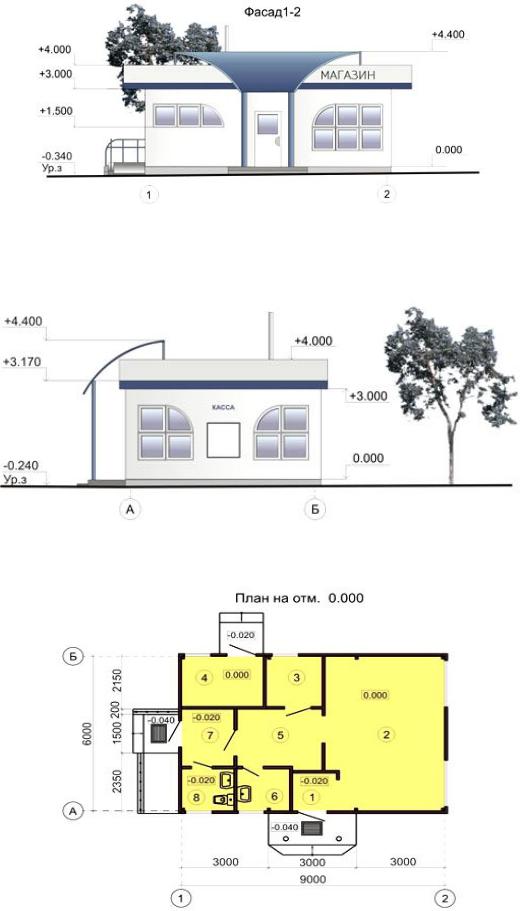

Рис. 12.31б. Вид магазина
Фасад А-Б
Рис. 12.31в. Вид магазина сбоку
Рис. 12.31г. Планировка здания АЗС
235

В плане здания АЗС указаны под номером 1 тамбур входа (2,3 м2), 2 – торговый зал (24,0 м2), 3 – кабинет директора (4,0 м2), 4 – топочная (5,5 м2), 5 – ко-
ридор (6,5 м2), 6 – служебное помещение (3,0 м2), 7 – тамбур (4,0 м2), 8 – сан-
узел (3,0 м2).
На рис. 12.32 представлен генеральный план АЗС с экспликацией зданий и сооружений (табл. 12.9), основными показателями по генеральному плану (табл. 12.10), составом проекта, основными конструктивными решениями здания и сооружений АЗС, с планировкой помещения оператора и торгового зала и технико-экономическими показателями. На рис. 12.33 показано здание оператора с торговым залом.
Мощность АЗС – 500 заправок в сутки. Расчетный объем реализации нефтепродуктов в год – 7080 т. В том числе бензин Аи-80 – 2160 т, Аи-92 – 840 т, Аи-95 – 840 т, Аи-98 – 840 т, дизельное топливо – 2400 т.
6 |
8 |
|
1 |
5 |
|
|
|
4 |
7 |
3 |
2 |
|
10
9

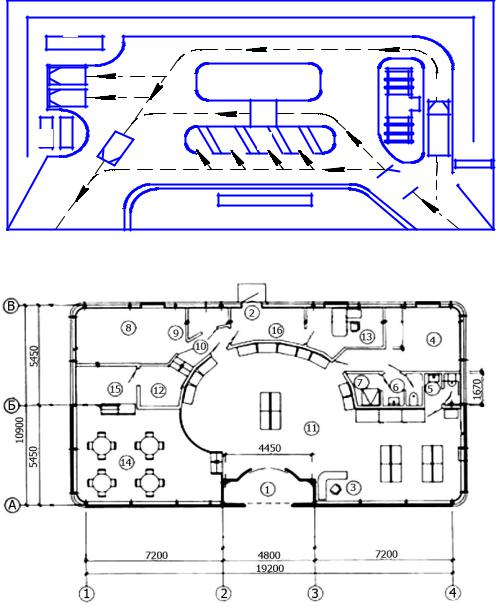

Рис.12.32. Схема генерального плана АЗС
Рис. 12.33. Здание оператора с торговым залом
236
Таблица 12.9
|
|
|
Экспликация зданий и сооружений |
|
|
||
|
|
|
|
|
|
|
|
Номер |
|
Наименование |
|
|
|||
на ген. плане |
|
|
|||||
|
|
|
|
|
|||
1 |
|
Здание оператора с торговым залом |
|
|
|
|
|
2 |
|
Навес над топливораздаточными колонками и зданием оператора |
|||||
3 |
|
Заправочные островки |
|
|
|
|
|
4 |
|
Резервуарный парк |
|
|
|
|
|
5 |
|
Площадка слива топлива |
|
|
|
|
|
6 |
|
Резервуар загрязненных и очищенных стоков |
|
|
|||
7 |
|
Резервуары противопожарного запаса воды и набор пенных огнетушителей |
|||||
8 |
|
Площадка для стоянки автотранспорта |
|
|
|
|
|
9 |
|
Флагштоки |
|
|
|
|
|
10 |
|
Информационный стенд |
|
|
|
|
|
|
|
|
|
|
|
Таблица 12.10 |
|
|
|
|
Основные показатели по генеральному плану |
|
|
||
|
|
|
|
|
|
|
|
|
№ |
|
Наименование |
Ед. изм. |
|
Показатели |
|
|
1 |
Площадь участка АЗС |
га |
|
0,48 |
|
|
|
2 |
Площадь застройки |
га |
|
0,09 |
|
|
|
3 |
Площадь внутриплощадочных автопроездов |
га |
|
0,23 |
|
|
|
4 |
Площадь тротуаров, пешеходных дорожек |
га |
|
0,03 |
|
|
|
5 |
Плотность застройки |
% |
|
19 |
|
Состав проекта АЗС
1.Здание оператора с торговым залом, м (10,9 х 20,5):
–фундаменты;
–электросиловое оборудование;
–электроосвещение;
–телефонизация;
–система охранно-пожарной сигнализации;
–отопление (электрические радиаторы масляные);
–система вентиляции и кондиционирования воздуха;
–внутренние инженерные коммуникации БиК (включая узел учета воды);
–торговое и сервисное оборудование, мебель;
–рекламное оформление.
2.Навес над ТРК, м (7,2 х 32,74), и переходной навес к зданию опера-
тора, м (5,5 х 13,2):
–фундаменты;
–ливнестоки;
–электрический обогрев водостока;
237
–основание под топливораздаточные колонки (ТРК);
–ТРК с системой контрольно-измерительных приборов;
–рекламное оформление.
3.Резервуарный парк:
–резервуары топлива емкостью 40 (20 + 20) м3;
–аварийный резервуар топлива емкостью 16 м3;
–навесное оборудование;
–технологические трубопроводы.
4.Наружное оборудование:
–каналы для технологических трубопроводов;
–камера сливных устройств;
–защита зданий и сооружений от удара молний;
–информационный стенд;
–флагштоки.
5.Внутриплощадочные и инженерные сети:
–освещение территории площадки;
–сети ливневой канализации с устройством дождевых приемных решеток вокруг навеса и канализационных приемных колодцев;
–резервуар загрязненных и очищенных стоков емкостью 60 м3;
–резервуары противопожарного запаса воды емкостью 2 х 60 м3;
–очистные сооружения;
–сети бытовой канализации с устройством колодцев;
–сети хозяйственного питьевого водопровода с устройством водопроводных колодцев и установкой пожарного гидранта;
–электрические кабельные сети;
–слаботочные сети.
6.Благоустройство площадки:
–асфальтобетонное покрытие проездов и площадок;
–бетонное покрытие площадки слива топлива;
–плитные тротуары;
–озеленение;
–ограждение территории.
Основные конструктивные решения зданий и сооружений АЗС
1.Здание оператора с торговым залом, м (10,9 х 20,5):
•каркас – металлический;
•фундаменты – столбчатые монолитные;
•стены – панели типа «сэндвич»;
•перегородки – гипсокартонные, армокирпичные;
•кровля – мягкая, рулонная;
238
|
|
|
Таблица 12.12 |
|
|
Технико-экономические показатели АЗС |
|
||
|
|
|
|
|
№ |
Наименование |
Ед. |
Показатели |
|
п.п. |
измер. |
|||
|
|
|||
1 |
Площадь участка |
га |
0,48 |
|
2 |
Мощность АЗС |
зап./сутки |
500 |
|
3 |
Расчетный объем реализации |
тонн/год |
7080 |
|
нефтепродуктов, в том числе: |
||||
|
|
|
||
3.1 |
бензин Аи-98 |
|
840 |
|
3.2 |
бензин Аи-95 |
|
840 |
|
3.3 |
бензин Аи-92 |
|
840 |
|
3.4 |
бензин Аи-80 |
|
2160 |
|
3.5 |
дизельное топливо |
|
2400 |
|
4 |
Количество двухпродуктовых |
шт. |
4 |
|
топливораздаточных колонок |
||||
|
|
|
||
|
|
|
|
|
5 |
Количество топливных резервуаров |
шт. |
6 |
|
6 |
Объем одного резервуара |
м3 |
25 |
|
7 |
Общий объем резервуаров |
м3 |
150 |
|
8 |
Численность обслуживающего персонала |
чел. |
12 |
|
9 |
Площадь торгового зала |
м2 |
84,8 |
|
10 |
Потребность в энергетических ресурсах: |
|
|
|
10.1 |
электроэнергия (потребляемая |
кВт |
76,5 |
|
мощность) |
||||
10.2 |
вода на хозяйственные и питьевые |
м3/сутки |
0,6 |
|
|
нужды |
|
|
|
11 |
Продолжительность строительства |
месяц |
5 |
12.8. Приём и выдача нефтепродуктов
Нефтепродукты могут поступать на АЗС всеми видами транспорта: автомобильным, железнодорожным, трубопроводным, водным.
Автоцистерны после их заполнения нефтепродуктом на нефтебазе в обязательном порядке подлежат пломбированию ответственным лицом грузоотправителя. Схема пломбировки должна соответствовать технической документации на автоцистерну. Пломбируются:
–горловина (горловины);
–сливной вентиль (сливная задвижка).
В случае оборудования автоцистерны насосом пломбируется вентиль (задвижка), находящаяся между емкостью и насосом. Установленные пломбы должны полностью исключать возможность открытия люка, вращения или открытия сливного вентиля (задвижки), снятия маховика со штока сливной за-
