Расчетная электрическая нагрузка

№ мкр-на	№ дома	Плита	Число				Лифты Рном×n,кВт		М (производит)			Ед. изм			Катего рия
			этаж	подъезд	квартира
1	2	3	4	5	6	7		8			9			10
8 вариант	1	газ	12	2	96	7,5х3								3
	2	газ	9	3	162	4х3								3
	3	газ	5	5	100									3
	4	Непродмаг с кондиционером								250			м2			2
	5	газ	12	2	96	7,5х2								3
	6	газ	5	1	140									3
	7	Школа с эл. Столовой и спортзалом								600			мест			2
	8	Продмаг с кондиционером								50			м2			2
	9	газ	12	2	96	7,5х2								3
	10	газ	12	1	72	7,5х1								3
	11	Непродмаг с кондиционером								50			м2			2
	12	Детсад№6								300			мест			2
	13	газ	9	3	162	4×3								3
	14	газ	9	3	162	4×3								3
	15	Стадион								600			м2			3

Исходные данные микрорайона

Расчетная электрическая нагрузка от квартир на вводе в здание, при напряжении 0,4 кВ определяется:

Р_р(кв) = Р_кв.уд ꞏ η_кв

Q_р(кв) = Р_p(кв) ꞏ tgφ_кв

Р_кв.уд до 200 квартир = 0,5 при cos = 0.96

Расчетная активная и реактивная нагрузка для дома №1:

Р_р(кв) = 0,61 ꞏ 96 = 58,56 кВт.

Q_р(кв) = 58,56 ꞏ 0,29 = 16,98 квар.

S_p = 78,1кВА

Расчетная активная и реактивная нагрузка для дома №2:

Рр(кв) = 0,54 ꞏ 162 = 87,48 кВт.

Qр(кв) = 87,48 ꞏ 0,29 = 25,36 квар.

Sp = 78,1кВА

Расчетная активная и реактивная нагрузка для дома №3:

Рр(кв) = 0,6 ꞏ 100 = 60 кВт.

Qр(кв) = 60 ꞏ 0,29 = 17,4 квар.

Sp = 78,1кВА

Расчетная активная и реактивная нагрузка для дома №5:

Рр(кв) = 0,61 ꞏ 96 = 58,56 кВт.

Qр(кв) = 58,56 ꞏ 0,29 = 16,98 квар.

Sp = 78,1кВА

Расчетная активная и реактивная нагрузка для дома №6:

Рр(кв) = 0,54 ꞏ 140 = 75,6 кВт.

Qр(кв) = 75,6 ꞏ 0,29 = 21,92 квар.

Sp = 78,1кВА

Расчетная активная и реактивная нагрузка для дома №9:

Рр(кв) = 0,61 ꞏ 96 = 58,56 кВт.

Qр(кв) = 58,56 ꞏ 0,29 = 16,98 квар.

Sp = 78,1кВА

Расчетная активная и реактивная нагрузка для дома №10:

Рр(кв) = 0,69 ꞏ 72 = 49,68 кВт.

Qр(кв) = 49,68 ꞏ 0,29 = 14,4 квар.

Sp = 78,1кВА

Расчетная активная и реактивная нагрузка для дома №13:

Рр(кв) = 0,61 ꞏ 96 = 58,56 кВт.

Qр(кв) = 58,56 ꞏ 0,29 = 16,98 квар.

Sp = 78,1кВА

Расчетная активная и реактивная нагрузка для дома №10:

Рр(кв) = 0,69 ꞏ 72 = 49,68 кВт.

Qр(кв) = 49,68 ꞏ 0,29 = 14,4 квар.

Sp = 78,1кВА

Мощность лифтовых установок Р_р л. Определяется:

Р_р.л.= k_c(л)

Для дома № Р_р(л) = 0,8 ꞏ 22,5 = 18 кВт.

Q_р(л) = 18 ꞏ 1,16 = 20,88 квар.

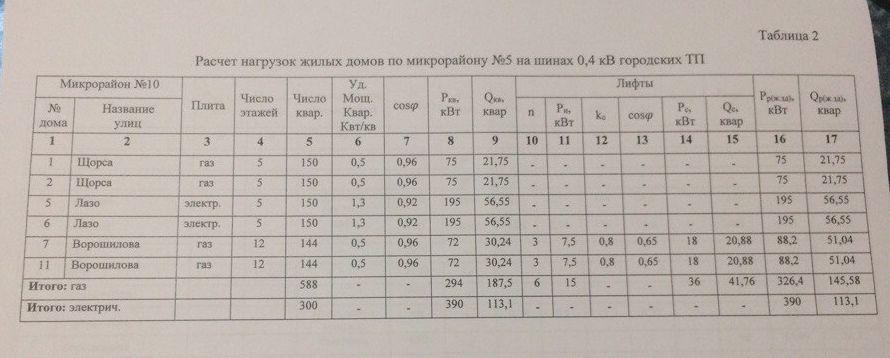

Расчетная электрическая нагрузка жилого дома определяется:

Р_р(ж.зд.) = Р_{р(кв) +} k_н.мꞏР_с

Для дома №

Р_р(ж.зд.) = кВт.

Q_р(ж.зд.) = квар.

Удельную нагрузку продовольственного магазина с кондиционированием воздуха принимаем 0,25кВт/м2 при cosφ = 0.8. Расчетная нагрузка магазина:

Р_р(пр) = 0,25 ꞏ 50 = 12,5 кВт.

Q_р(пр) = Р_p(пр) ꞏ tgφ_кв = 12,5 ꞏ 0,75 = 9,37 квар

S_расч = , кВА

Где ̶ потери активной мощности, кВт

⧍Q ̶ потери реактивной мощности, кВар

Потери мощностей определим по следующим формулам:

= ꞏ 0,02

⧍Q = ꞏ 0,03

S_расч = = 16 кВА

Удельную нагрузку не продовольственного магазина с кондиционированием воздуха принимаем 0,16 кВт/м² при cosφ = 0,9. Расчетная нагрузка магазина:

Р_р(пр) = 0,25 ꞏ 50 = 12,5 кВт.

Q_р(пр) = Р_p(пр) ꞏ tgφ_кв = 12,5 ꞏ 0,75 = 9,37 квар

S_расч = = 16 кВА

Удельная мощность освещения на 1 м²

Р_ос = (Р_л + _ПРА) ꞏ

где Рл ̶ номинальная мощность лампы;

m ̶ число светильников фонаря, относящихся к одному ряду;

М ̶ число рядов светильников;

l ̶ шаг фонарей отдельных светильников;

b ̶ ширина проезжей части улицы.

Расчет для улицы ………..:

Р_ос = (125+ 10) ꞏ = 71,9

Расчет для улицы ………..:

Р_ос = (125+ 10) ꞏ = 71,9

Расчет для улицы ………..:

Р_ос = (125+ 10) ꞏ = 71,9

Расчет для улицы ………..:

Р_ос = (125+ 10) ꞏ = 71,9

Удельная мощность установки для всех участков улиц:

Р_УСТ = Р_осꞏSꞏ10^-3

Р_УСТ = 71ꞏ1875 = 134.8

Р_УСТ = 71ꞏ1875 = 134.8

Р_УСТ = 71ꞏ1875 = 134.8

Р_УСТ = 71ꞏ1875 = 134,8

Расчетная нагрузка сети наружного освещения:

Р_осв =

Р_осв = 134,8+95,9+79,1+95,4 = 405,2

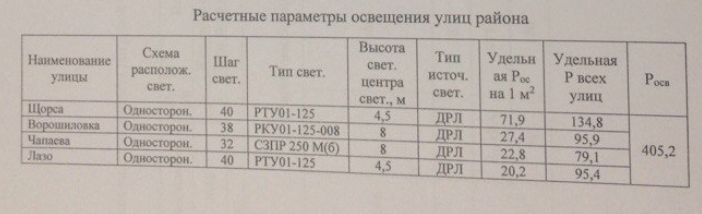

Расчетные параметры освещения улиц района

Ориентировочные значения экономически целесообразной установленной мощности ТП 10/0,4 кВ тп э, S и количества отходящих от ТП линий 380 В Мэ:

S_э,тп = 1,45ꞏ

σ = = = 846,9

S_э,тп = 1,45ꞏ = 129,8

М_э = 1,65ꞏ10^{-2 ꞏ}

М_э = 1,65ꞏ10^{-2 ꞏ} = 1,48

По условию нормального режима работы число трансформаторов городских ТП должно быть не менее:

N =

N = = 4,9 ≈ 5

При отключении одного из трансформаторов коэффициент загрузки оставшихся в работе трансформаторов городских ТП в силу резко неравномерного графика нагрузок не должен превосходить 1,6 и при замкнутой сети 380 В определяется соотношением:

K_з,а = ꞏ

K_з,а = ꞏ = 0,9

0,9<1,6

Определение расчетных нагрузок тяговых подстанций

Расчет нагрузки от электрифицированного транспорта определяется на основе линейной плотности тока в контактных проводах по формулам:

Для улицы ………..

I_тс = 1,15ꞏjꞏLꞏN

I_тс = 1,15ꞏ8.4ꞏ1ꞏ30 = 289.8

Для улицы ………..

I_тс = 1,15ꞏjꞏLꞏN

I_тс = 1,15ꞏ10ꞏ1ꞏ30 = 345

Нагрузка сети по постоянному току

Для улицы ………..

Р_тс= U_тсꞏI_тс

Р_тс= 0,6ꞏ289,8 = 173,9

Для улицы ………..

Р_тс= 0,6ꞏ345 = 207

Нагрузка тяговой подстанции, приведенная к шинам вентильных обмоток:

Р_пс = 1,3ꞏ

Для улицы ………..

Р_пс = 1,3ꞏ = 282,6

Для улицы ………..

Р_пс = 1,3ꞏ = 336,4
