Задача 4
Проверить
прочность стыкового шва двух элементов
(рис. 5) на действие растягивающей силы
N.
Материал
конструкции — сталь марки ВСтЗкп2.
Сварка ручная, электроды Э42. Исходные
данные принять по данным одного из
вариантов, приведенных в табл. 4.
Коэффициент надежности по назначению
Рис.4 Схема стыкового соединения
Таблица 4
Исходные данные
Последняя цифра шрифта |
N. кН |
Предпоследняя цифра шрифта |
t, мм |
|
0 |
200 |
0 |
8 |
200 |
1 |
250 |
9 |
10 |
210 |
2 |
400 |
8 |
12 |
220 |
3 |
500 |
7 |
14 |
240 |
4 |
600 |
6 |
16 |
250 |
5 |
700 |
5 |
18 |
260 |
6 |
800 |
4 |
20 |
280 |
7 |
900 |
3 |
22 |
300 |
8 |
1100 |
2 |
25 |
320 |
9 |
1200 |
1 |
28 |
340 |
Пример выполнения расчетов:
Два листа из стали марки ВСтЗпсб сечением 1000×8 мм соединены прямым сварным швом встык ручной сваркой (рис. 5). Марка электрода Э42А. Проверить прочность стыкового шва двух элементов на действие растягиваю-щей силы N =1400 кН.

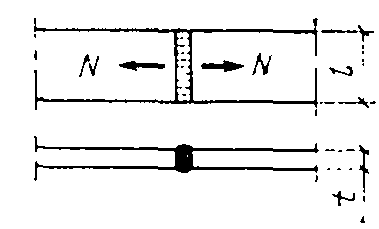

Рис. 5 Схема стыкового соединения
Расчетное
сопротивление стыкового шва на растяжение
(табл. 5).
Мпа =19,1 кН/см2.
Коэффициент условий работы
=l.
Полная длина шва
= 100 см, толщина свариваемых листов
= 0,8 см. Расчетная длина шва
см.
Условие прочности стыкового соединения
Таблица 5
Расчетные сопротивления металла для сварных соединений, МПа
Вид сварного шва |
Напряженное состояние |
Расчетные сопротивления |
Величина расчетного сопротивления при марках стали и электродах | ||
ВСтЗкп2; для ручной сварки электрод 342, для автоматической сварки— сварочная проволока Св-08А под флюсом АН-60 |
ВСтЗспо; ВСтЗпсб; для ручной сварки электрод Э42А. для автоматической сварки—сварочная проволока С.В-08А под флюсом АН-348А |
9Г2С; Для руиной сварки электрод Э50А. Для автоматической сварки - сва- рочиая проволокаСв-10ГА под флюсом АН-47 | |||
Стыковой |
Сжатие, растяжение, изгиб Сдвиг |
|
182
124 |
191
130 |
263
179 |
Угловой |
Срез: по металлу шва по металлу границы сплавления |
|
180
164 |
180
166 |
215
211 |
Подставим в данное неравенство значения из условия задачи
Т.е. условие прочности стыкового сварного соединения выполняется.
Задача 5
Произвести
подбор прокатного двутавра для балки
перекрытия. Расчетная схема балки
приведена на рис. 6. Балка изготовлена
из стали марки ВСтЗкп2. Коэффициент
надежности по нагрузке
=
1,2. Коэффициент надежности по назначению
= 1. Нормативную нагрузку на 1 м длины
балки
и
расчетный пролет балки принять по данным
из вариантов, приведенных в табл. 6.

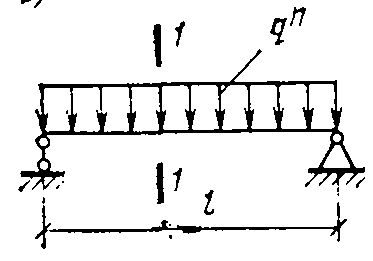

Рис. 6 Расчетная схема балки
Таблица 6
Исходные данные
Последняя цифра шрифта |
|
Предпослед-няя цифра шрифта |
|
0 |
200 |
0 |
3 |
1 |
180 |
9 |
3 |
2 |
160 |
8 |
4 |
3 |
140 |
7 |
5 |
4 |
120 |
6 |
6 |
5 |
110 |
5 |
7 |
6 |
100 |
4 |
8 |
7 |
90 |
3 |
9 |
8 |
100 |
2 |
9 |
9 |
90 |
1 |
9 |
Пример выполнения расчетов:
Произвести
подбор прокатного двутавра для балки
перекрытия. Расчетная схема балки
приведена на рис. 6. Балка изготовлена
из стали марки ВСтЗкп2. Коэффициент
надежности по нагрузке
= 1,2. Коэффициент надежности по назначению
= 1. Нормативную нагрузку на 1 м длины
балки
и
расчетный пролет балки
.
Расчетное
сопротивление материала балки
= 225 Мпа (Табл. 7). Модуль упругости
=
2,06
МПа. Коэффициент условий работы
= 1.
Таблица 7
Расчетные сопротивления прокатной стали, МПа
Напряженное состояние
|
Растяжение, сжатие, изгиб |
Сдвиг |
Смятие торцевой поверхности (при наличии пригонки) | ||||||||||||||
по пределу текучести |
по временному сопротивлению | ||||||||||||||||
Расчетные
( и
нормативные ( сопротивления |
|
|
|
|
|
| |||||||||||
Величины расчетного н нормативного сопротивления для марок сталей и толщин / проката
|
ВСтЗкп2
ГОСТ 380-71 с изм. лист
|
215 |
225 |
350 |
365 |
124 |
332 | ||||||||||
ВСтЗкп2
ГОСТ 380-71 с изм. фасон
|
225 |
235 |
350 |
365 |
130 |
332 | |||||||||||
ВСтЗпсб,
ВСтЗспб ГОСТ 380-71 с изм. лист
|
225 |
235 |
350 |
370 |
130 |
336 | |||||||||||
ВСтЗпсб, ВСтЗспб ГОСТ 380-71 с изм. фасон t=4-20 мм |
235 |
245 |
350 |
370 |
135 |
336 | |||||||||||
09Г2С ГОСТ
19282- 73 лист и фа. сон
|
310 |
325 |
450 |
470 |
179 |
427 |
.
Расчетный максимальный изгибающий момент
Требуемый момент сопротивления
По
сортаменту принимаем нормальный двутавр
70Ш2, имеющий момент сопротивления
= 5700 см3
и момент инерции
= 196590 см4.
Проверяем прогиб подобранной балки.
Относительный прогиб балки от нормативной нагрузки
.
т. е. относительный прогиб от нагрузки меньше предельного.
