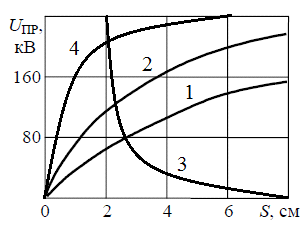

.docxНа каком из графиков показана зависимость пробивного напряжения от расстояния между электродами при отрицательной полярности острия (электроды острие-плоскость).
|
a) |
1 |
|
b) |
4 |
|
c) |
3 |
|
d) |
2 |
|
Вопрос №208 |
Во сколько раз увеличивается (уменьшается) Uпр для воды при несимметричной системе электродов (острие-плоскость) при отрицательной полярности острия по сравнению с положительной полярностью.
|
a) |
уменьшается в 1,5 раза |
|
b) |
уменьшается в 2,0–2,5 раза |
|
c) |
увеличивается в 2,0–2,5 раза |
|
d) |
увеличивается в 1,5 раза |
|
Вопрос №209 |
Барьеры из твердого изоляционного материала, устанавливаемые в масле между электродами применяются для …
|
a) |
повышения жесткости конструкции масляного бака |
|
b) |
повышения электрической прочности масляной изоляции |
|
c) |
гашения электрической дуги между электродами при пробое |
|
d) |
повышения механической прочности высоковольтной конструкции |
|
Вопрос №210 |
Состояние поверхности электродов (загрязнение, окисление, плохая полировка) в жидком диэлектрике…
|
a) |
снижают Eпр. |
|
b) |
увеличивают Uпр |
|
c) |
не оказывают влияния на Eпр |
|
d) |
увеличивают Eпр |
|
Вопрос №211 |
При каких напряжениях применение барьеров в жидкой изоляции менее эффективно.
|
a) |
на постоянном напряжении |
|
b) |
на переменном напряжении |
|
c) |
на импульсных напряжениях |
|
d) |
на переменном и постоянном напряжениях |
|
Вопрос №212 |
На каком из графиков показано влияние барьера на пробивное напряжение масляного промежутка при f=50Гц, с электродами острие-плоскость.
|
a) |
4 |
|
b) |
3 |
|
c) |
2 |
|
d) |
1 |
|
Вопрос №213 |

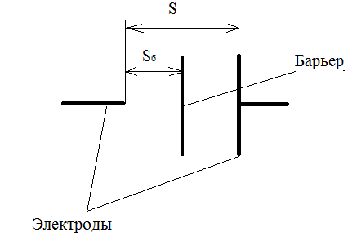

На каком расстоянии необходимо расположить барьер, чтобы получит максимальный эффект от его применения.
|
a) |
Sб=0,5S |
|
b) |
Sб=0,25S |
|
c) |
Sб= 0,1S |
|
d) |
Sб=0,75S |
|
Вопрос №214 |
Какой вид имеет зависимость электрической прочности жидких диэлектриков от длительности приложенного напряжения.
|
a) |
|
|
b) |
|
|
c) |
|
|
d) |
|
|
Вопрос №215 |
При воздействии на трансформаторное масло импульсов напряжения (см. рис.) длительностью τ<10-5c …
|
a) |
приводит к быстрому росту Uпр вследствие влияния влаги и волокон |
|
b) |
связано с запаздыванием развития заряда |
|
c) |
влияние примесей ослаблено, они не успевают переместиться на большие расстояния |
|
d) |
приводит к быстрому росту Uпр вследствие образования пузырьков газа |
|
Вопрос №216 |
При воздействии на трансформаторное масло импульсов напряжения (см. рис.) длительностью τ>10-3c приводит к снижению Uпр …
|
a) |
вследствие ослабления влияния примесей, они не успевают переместиться на большие расстояния |
|
b) |
вследствие снижения вязкости масла |
|
c) |
вследствие влияния влаги и волокон |
|
d) |
что связано с запаздыванием развития заряда |
|
Вопрос №217 |
При длительном воздействии напряжения на трансформаторное масло (см. рис. область II) снижение электрической прочности жидкого диэлектрика объясняется …
|
a) |
запаздыванием развития разряда |
|
b) |
ослаблением влияния примесей, они не успевают переместиться на большие расстояния |
|
c) |
присутствием влаги, газа, загрязнений |
|
d) |
тем, что время воздействия напряжения соизмеримо со временем формирования разряда |
|
Вопрос №218 |
Электрическая прочность твердой изоляции …
|
a) |
выше, чем жидкой и газообразной изоляции |
|
b) |
ниже, чем жидкой и газообразной изоляции |
|
c) |
выше, чем жидкой изоляции, но ниже чем газообразной |
|
d) |
ниже, чем жидкой изоляции, но выше чем газообразной |
|
Вопрос №219 |
Какой из видов пробоя не характерен для твердой изоляции.
|
a) |
стримерный |
|
b) |
тепловой |
|
c) |
электрический |
|
d) |
старение |
|
Вопрос №220 |
На каком из графиков показана вольт-временная характеристика твердой изоляции.
|
a) |
|
|
b) |
|
|
c) |
|
|
d) |
|
|
Вопрос №221 |
На графике зависимости пробивного напряжения от времени приложения напряжения области I и II соответствуют …
|
a) |
тепловому пробою |
|
b) |
электротепловому пробою |
|
c) |
старению |
|
d) |
электрическому пробою |
|
Вопрос №222 |
При какой напряженности поля происходит электрический пробой твердой изоляции.
|
a) |
≈10-102 кВ/мм |
|
b) |
≈102-103 кВ/мм |
|
c) |
≈10 кВ/мм и менее |
|
d) |
≈103-104 кВ/мм |
|
Вопрос №223 |
Чем
обусловлено возрастание пробивного
напряжения в I области вольт-временной
характеристики.
|
a) |
с процессами старения твердой изоляции |
|
b) |
запаздыванием развития разряда относительно времени приложения напряжения |
|
c) |
наличием примесей в диэлектрике |
|
d) |
с тепловыми процессами, протекающими в твердом диэлектрике |
|
Вопрос №224 |
При какой напряженности поля происходит тепловой пробой твердой изоляции.
|
a) |
≈10 кВ/мм и менее |
|
b) |
≈103-104 кВ/мм |
|
c) |
≈10-102 кВ/мм |
|
d) |
≈102-103 кВ/мм |
|
Вопрос №225 |
Чем обусловлен резкий спад пробивного напряжения в III области вольт-временной характеристики.
|
a) |
наличием примесей в диэлектрике |
|
b) |
запаздыванием развития разряда относительно времени приложения напряжения |
|
c) |
тепловыми процессами, протекающими в твердом диэлектрике |
|
d) |
процессами старения твердой изоляции |
|
Вопрос №226 |
Чем обусловлено медленное снижение пробивного напряжения в IV области вольт-временной характеристики.
|
a) |
тепловыми процессами, протекающими в твердом диэлектрике |
|
b) |
процессами старения твердой изоляции |
|
c) |
запаздыванием развития разряда относительно времени приложения напряжения |
|
d) |
наличием примесей в диэлектрике |
|
Вопрос №227 |
Развитие теплового пробоя в твердом диэлектрике в общих чертах может быть представлено в виде следующей последовательности.
|
a) |
|
|
b) |
|
|
c) |
|
|
d) |
|
и
и т.д.
и
и т.д.
и
и т.д.
и
т.д.
|
Вопрос №228 |
Выделенное в твердом диэлектрике тепло за счет джоулевых и диэлектрических потерь определяется по формуле.
|
a) |
Q = ω∙ C∙ tgδ∙ U2 |
|
b) |
Q = ω∙ C∙ tgδ∙ U |
|
c) |
∆Q = ∆U∙ C0 |
|
d) |
Q = k∙ S∙ (T-T0) |
|
Вопрос №229 |
Как влияет толщина твердой изоляции на электрическую прочность
|
a) |
Eпр возрастает с увеличением толщины изоляции |
|
b) |
Eпр слабо зависит от толщины изоляции, особенно в области микронных толщин |
|
c) |
Eпр возрастает с уменьшением толщины изоляции |
|
d) |
Eпр не зависит от толщины изоляции |
|
Вопрос №230 |
Зависимость пробивного напряжения от температуры для фарфора при напряжении 50 Гц имеет вид.
|
a) |
1 |
|
b) |
2 |
|
c) |
3 |
|
d) |
4 |
|
Вопрос №231 |
На рис. показано изменение выделенного Q1 и отводимого Q2 тепла в изоляции при разных значениях U. При каких условиях в изоляции будет наблюдаться тепловой пробой.
|
a) |
для U4 при T1+ΔT-Q2<Q1 |
|
b) |
при всех условиях тепловой пробой в изоляции отсутствует |
|
c) |
для U2 при T2+ΔT-Q2<Q1 |
|
d) |
для U1 при T1+ΔT-Q2>Q1 |
|
Вопрос №232 |
Тепло, отводимое от твердой изоляции в окружающую среду, определяется по формуле
|
a) |
Q = ω∙ C∙ tgδ∙ U2 |
|
b) |
Q = k∙ S∙ (T-T0) |
|
c) |
Q = ω∙ C∙ tgδ∙ U |
|
d) |
∆Q = ∆U∙ C0 |
|
Вопрос №233 |
На рис. показано изменение выделенного Q1 и отводимого Q2 тепла в изоляции при разных значениях U. При каких условиях изоляция не будет нагреваться.
|
a) |
при всех условиях изоляция не нагревается |
|
b) |
для U3 при T1+ΔT-Q2<Q1 |
|
c) |
для U1 при T1+ΔT-Q2>Q1 |
|
d) |
для U2 при T2+ΔT-Q2<Q1 |
|
Вопрос №234 |
На
рис. показано изменение
выделенного Q1
и
отводимого Q2
тепла
в изоляции при разных значениях U.
При каком напряжении в изоляции всегда
будет наблюдаться тепловой пробой.
|
a) |
при U2 |
|
b) |
при U3. |
|
c) |
при U1 |
|
d) |
при U4 |
|
Вопрос №235 |
Где в твердой изоляции возникают частичные разряды.
|
a) |
в местах с повышенной электрической прочностью (области изоляции с идеальной кристаллической решеткой) |
|
b) |
в месте контакта диэлектрика с металлическим электродом |
|
c) |
в местах с пониженной электрической прочностью (поры, микротрещины, дефекты) |
|
d) |
на поверхности твердой изоляции (на границе диэлектрик-воздух) |
|
Вопрос №236 |
Наличие частичных разрядов в твердой изоляции позволяет судить о …
|
a) |
процессе образования коронного разряда между электродом и изоляцией |
|
b) |
однородной структуре изоляции |
|
c) |
степени дефектности изоляционной конструкции |
|
d) |
высокой электрической прочности диэлектрика |
|
Вопрос №237 |
Что обозначают в схеме замещения твердого диэлектрика емкости C0, Cв, Cд (соответственно).
|
a) |
емкость бездефектной изоляции, емкость воздушного включения, емкость диэлектрика последовательно с включением |
|
b) |
емкость бездефектной изоляции, емкость воздушного включения, эквивалентная емкость изоляции |
|
c) |
емкость воздушного включения, емкость бездефектной изоляции, емкость диэлектрика последовательно с включением. |
|
d) |
емкость диэлектрика последовательно с включением, емкость бездефектной изоляции, емкость воздушного включения. |
|
Вопрос №238 |
Что представляют собой частичные разряды, возникающие в твердой изоляции.
|
a) |
пробой газовых включений, локальные пробои малых объемов твердой изоляции |
|
b) |
сквозной пробой изоляции |
|
c) |
скользящий разряд по поверхности твердой изоляции |
|
d) |
пробой изоляции на границе диэлектрик – воздух |
|
Вопрос №239 |
Напряженность электрического поля во включении (дефекте) твердой изоляции связана с напряженностью электрического поля в остальной части диэлектрика соотношением.
|
a) |
|
|
b) |
|
|
c) |
|
|
d) |
|
|
Вопрос №240 |
