2.2 Расчет толщины утеплителя стены

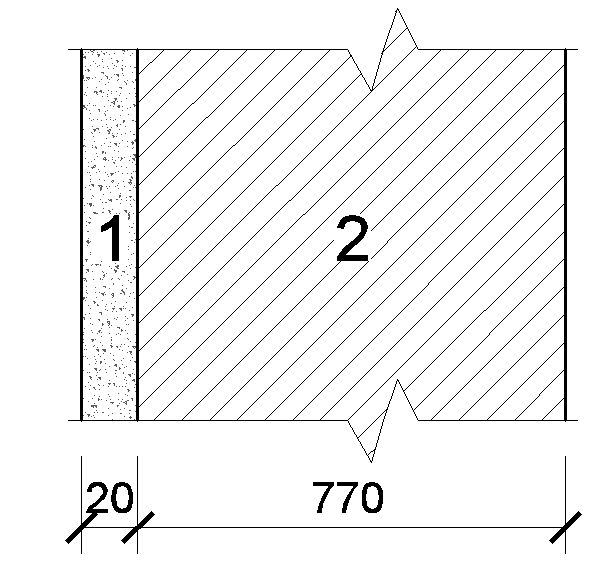

Рис.1. Конструкция наружной стены

Теплотехнические характеристики материалов наружной стены

Таблица 5

Наименование материальных слоев ограждающей конструкции	Плотность, кг/м3	Обозначение	Толщина слоя, м	Расчетный коэффициент λ, Вт/(м·°С)
1. Штукатурка из известково-песчаного раствора	1600	δ1	0,02	0,81
2. Кирпичная кладка из силикатного кирпича	1800	δ2	0,77	0,87

Найдем термическое сопротивление конструкции

м²·ºС/Вт

Согласно [1] приведенное сопротивление теплопередаче , м²·ºС/Вт, ограждающих конструкций следует принимать не менее нормируемых значений , м²·ºС/Вт, определенных ранее. Проверяем выполнение условия

(6)

м²·ºС/Вт

Условие не выполняется. Конструкция не отвечает, предъявляемым к ней требования. Для удовлетворения условия (6), в конструкцию необходимо добавить слой утеплителя. Задаемся новой конструкцией стены, выполняем перерасчет.

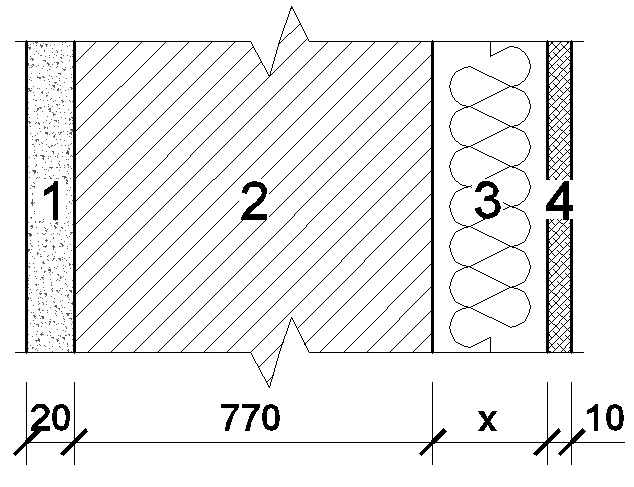

Рис.2. Конструкция наружной стены с утеплителем

Теплотехнические характеристики материалов наружной стены

Таблица 6

Наименование материальных слоев ограждающей конструкции	Плотность, кг/м3	Обозначение	Толщина слоя, м	Расчетный коэффициент λ, Вт/(м·°С)
1. Штукатурка из известково-песчаного раствора	1600	δ1	0,02	0,81
2. Кирпичная кладка из силикатного кирпича	1800	δ 2	0,77	0,87
3. Пенополистирол	10	δ 3	х	0,059
4. Листы гипсовые обшивочные	1350	δ 4	0,01	0,56

Толщину утеплителя найдем по формуле

Фактическую толщину утеплителя принимаем равной , в соответствии с изготавливаемыми типоразмерами пенополистирольных плит. Уточняем фактическое термическое сопротивление конструкции.

м²·ºС/Вт

Вт/( м²·⁰С)

2.3 Расчет толщины утеплителя чердачного перекрытия

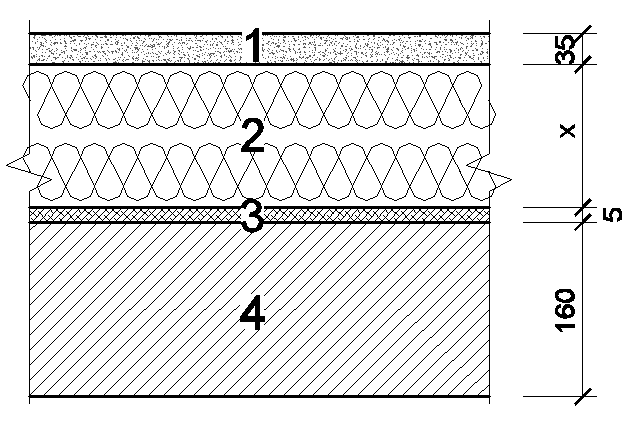

Рис.3. Конструкция чердачного перекрытия

Теплотехнические характеристики материалов чердачного перекрытия Таблица 7

Наименование материальных слоев ограждающей конструкции	Плотность, кг/м3	Обозначение	Толщина слоя, м	Расчетный коэффициент λ, Вт/(м·°С)
1. Стяжка ц.п. раствор	1800	δ1	0,035	0,93
2. Пенополистирол	10	δ 2	Х	0,059
3. Пароизоляция - рубероид	600	δ 3	0,005	0,17
4. Ж/б плита	2500	δ 5	0,16	2,04

Толщину утеплителя найдем по формуле

Фактическую толщину утеплителя принимаем равной , в соответствии с изготавливаемыми типоразмерами пенополистирольных плит. Уточняем фактическое термическое сопротивление конструкции.

м²·ºС/Вт

Вт/( м²·⁰С)

2.4 Расчет толщины утеплителя перекрытия над подвалом

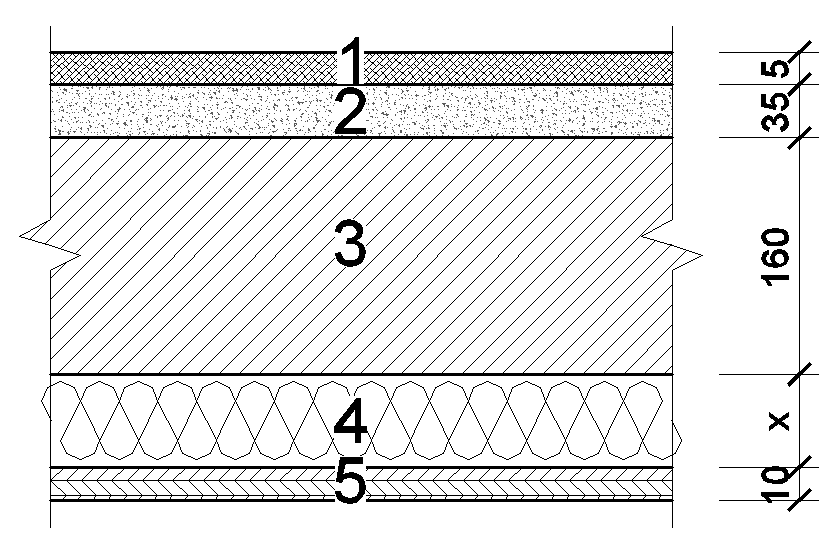

Рис.4. Конструкция перекрытия над подвалом

Теплотехнические характеристики материалов перекрытия над подвалом

Таблица 8

Наименование материальных слоев ограждающей конструкции	Плотность, кг/м3	Обозначение	Толщина слоя, м	Расчетный коэффициент λ, Вт/(м·°С)
1. Линолеум ПВХ на теплоизолирующей основе	1800	δ1	0,005	0,35
2. Цементно-песчаная стяжка	1800	δ 2	0,035	0,93
3. Ж/б плита перекрытия	2500	δ 3	0,16	2,04
4. Стекловолокно «URSA»	85	δ 4	Х	0,05
5. Доска ДВЛ	600	δ 5	0,01	0,18

Принимаем толщину утепляющего слоя 0,25 м

м²⁰С/Вт

Вт/( м²·⁰С)
