1.2.Расчет времени срабатывания АУП
1.2.1.При расчете времени начала тушения учитываются:
-характеристика объекта (геометрические размеры, огнестойкость строительных конструкций и др.);
-вид и характер распределения пожарной нагрузки и схемы возможного развития пожара;
-показатели пожарной опасности горючих веществ и материалов, обращающихся на объекте защиты;
-ориентировочное значение быстродействия АУП.
1.2.2. При расчете требуемого быстродействия АУП используются следующие выражения [23]:
- для обеспечения безопасности людей:
(III.1.1)
где - время, необходимое для эвакуации людей; Kб -
коэффициент безопасности; - критическая продолжительность пожара для рассматриваемого опасного фактора пожара;
- для обеспечения снижения ущерба после пожара:
(III.1.2)
118

База нормативной документации: www.complexdoc.ru
где - время срабатывания АУП, обеспечивающее
минимизацию распространения пожара; - критическая продолжительность пожара с планируемым ущербом от него.
1.2.3. Окончательный выбор АУП производится из условия минимизации разницы ∆ между ущербом от пожара У и затратами на АУП для конкретного объекта З [25]:
∆ = У - З.
(III.1.3)
1.3. Расчет критического времени пожара, необходимого для обеспечения своевременной эвакуации людей [38]
1.3.1. Определяются геометрические характеристики защищаемого помещения. К ним относятся его геометрический объем, приведенная высота и высота каждой из рабочих зон.
Геометрический объем определяется на основе размеров и конфигурации помещения. Приведенная высота вычисляется как отношение геометрического объема к площади горизонтальной проекции помещения. Высота рабочей зоны h рассчитывается по формуле
0,5δ, |
h = hотм + 1,7 - |
(III.1.4) |
где hотм - высота отметки зоны нахождения людей над полом помещения; δ - разность высот пола; δ = 0 - при его горизонтальном расположении.
1.3.2. Выбирается расчетная схема развития пожара.
Время возникновения опасных для человека факторов пожара в помещении зависит от вида горючих веществ и материалов и площади горения, которая, в свою очередь, обуславливается свойствами самих материалов, а также способом их укладки и размещения. Каждая расчетная схема развития пожара в помещении характеризуется значениями параметров А и n, которые зависят от формы поверхности горения, характеристик горючих веществ и материалов и определяются следующим образом.
119

База нормативной документации: www.complexdoc.ru
1.3.2.1. Для горения легковоспламеняющихся и горючих жидкостей, разлитых на площади S:
- при горении жидкости с установившейся скоростью горения:
1, |
А = ψS, n = |
(III.1.5) |
где ψ - удельная массовая скорость выгорания; S - площадь объекта (помещения); n - расчетный параметр;

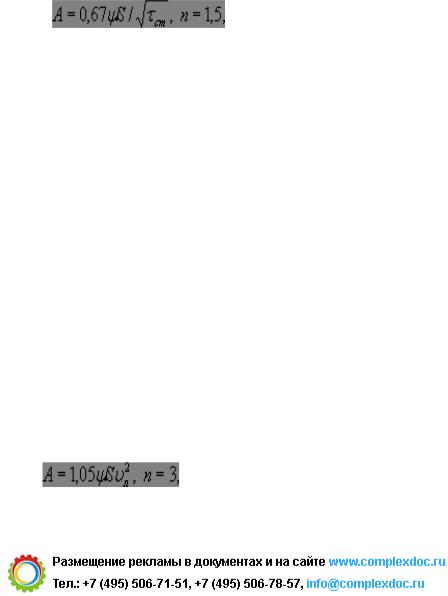

- при горении жидкости с неустановившейся скоростью горения:
(III.1.6)
где τст - время установления стационарного режима выгорания жидкости.
Значение τст принимается в зависимости от температуры кипения жидкости:
-до 100°С - 180 с;
-от 101 до 150°С - 240 с;
-более 150°С - 360 с.
1.3.2.2. Для кругового распространения пламени по поверхности равномерно распределенного в горизонтальной плоскости горючего материала:
(III.1.7)
120

База нормативной документации: www.complexdoc.ru
где υл - линейная скорость распространения пламени по поверхности горючего материала.
1.3.2.3. Для вертикальной или горизонтальной поверхности горения в виде прямоугольника, одна из сторон которого увеличивается в двух направлениях за счет распространения пламени (например, горизонтальное направление огня по занавесу после охвата его пламенем по всей высоте):
2, |
A = ψSυлb, n = |
(III.1.8) |
где b - размер зоны горения, перпендикулярный направлению движения пламени.
1.3.2.4. Для вертикальной поверхности горения, имеющей форму прямоугольника (горение занавеса, одиночных декораций, горючих или облицовочных материалов стен при воспламенении снизу до момента достижения пламенем верхнего края материала):
3, |
A = 0,667ψυгυв, n = |
(III.1.9) |
где υг - среднее значение горизонтальной скорости распространения пламени; υв - среднее значение вертикальной скорости распространения пламени.
1.3.2.5. Для поверхности горения, имеющей форму цилиндра (горение пакета декораций или тканей, размещенных с зазором):
3. |
A = 2,09ψυгυв, n = |
(III.1.10) |
1.3.3. Каждой рассматриваемой расчетной схеме присваивается порядковый номер (индекс j), и определяется критическая продолжительность пожара для выбранной схемы его развития (
).
1.3.4. Расчет проводится в такой последовательности. Находятся значения комплексов B и z:
121

База нормативной документации: www.complexdoc.ru
B =
9130PV/Qн;
(III.1.11)
(III.1.12)
где P - давление в помещении; V - объем объекта (помещения); Qн - низшая теплота сгорания; z - расчетный параметр; h - высота рабочей зоны; H - высота объекта.
1.3.5. Определяется критическая продолжительность пожара для данной j-й схемы развития по каждому из опасных факторов:
- повышенной температуре:
(III.1.13)
где Т0 - начальная температура в помещении до начала пожара;
- потере видимости:
122

База нормативной документации: www.complexdoc.ru
(III.1.14)
где α - коэффициент отражения (альбедо) предметов на путях эвакуации; E - начальная освещенность путей эвакуации; D - дымообразующая способность горящего материала.
При отсутствии специальных требований значения α и E принимаются равными соответственно 0,3 и 50 лк;
- пониженному содержанию кислорода:
(III.1.15)
где - расход кислорода на 1 кг горящего металла;
- предельно допустимому содержанию газообразных токсичных продуктов горения:
(III.1.16)
1.3.6.Определяются наиболее опасная схема развития пожара
икритическая продолжительность пожара для данной расчетной схемы:
123

База нормативной документации: www.complexdoc.ru
(III.1.17)
1.3.7. Находится количество выгоревшего к моменту материала
(III.1.18)
Каждое значение mj в выбранной j-й схеме сравнивается с общей массой горючего материала на защищаемом объекте M. Расчетные схемы, для которых mj > M, исключаются из дальнейшего рассмотрения.
Из оставшихся расчетных схем выбирается наиболее опасная, т.е. та, для которой критическая продолжительность пожара минимальна:
(III.1.19)
Полученное значение τкр и есть критическая продолжительность пожара.
1.3.8. Определяется время, необходимое для эвакуации людей:
124
