Окрашивание анодно-оксидных пленок на алюминии проводят для придания изделию декоративных свойств

Окрашивание проводится в различного типа красителях.

Оксиды алюминия очень хорошо впитывают и удерживают органические и неорганические красители.

Перед окрашиванием пленку необходимо тщательно промыть от остатков электролита.

Процесс пигментации проводят методом окунания в ванну с красящими веществами.

Интенсивность и насыщенность цвета зависит от пористости и толщины оксидного слоя.

При использовании органических красителей можно получить большую гамму цветов, но их светостойкость низкая.

Чтобы повысить светостойкость уже окрашенные слои дополнительно обрабатывают в уксуснокислых растворах никеля, кобальта и борной кислоты.

При окрашивании с использованием органических красителей процесс ведет в два этапа.

Алюминиевое изделие с готовой оксидной пленкой поочередно погружают в раствор одной, а потом другой соли.

Между погружениями следует промывка. Процесс ведется при комнатной температуре.

В каждом растворе обработка длится 5 – 10 минут.

Если окрашенная пленка должна эксплуатироваться в агрессивной коррозионной среде – ее дополнительно пропитывают парафином либо бесцветным лаком.

Уплотнение окисной пленки на алюминии при окрашивании не происходит.

14.2 Патинирование медных

сплавов

Паатина или патиан (из итал. patina) — плёнка или налёт на меди и её сплавах.

Является многослойной, но в быту за неё принимают только поверхностный зеленоватый слой карбоната меди.

Различают два вида патины: искусственную и естественную.

Естественная патина — оксидно-карбонатная плёнка, образующаяся на поверхности декоративных (от памятников до монет) или технических изделий (разъёмы, контакты) под воздействием окружающей среды.

Искусственная патина — налёт, образующийся на поверхности памятников или декоративных изделий вследствие нанесения специальных веществ (специальных составов, обычно содержащих некоторые кислоты и окислители).

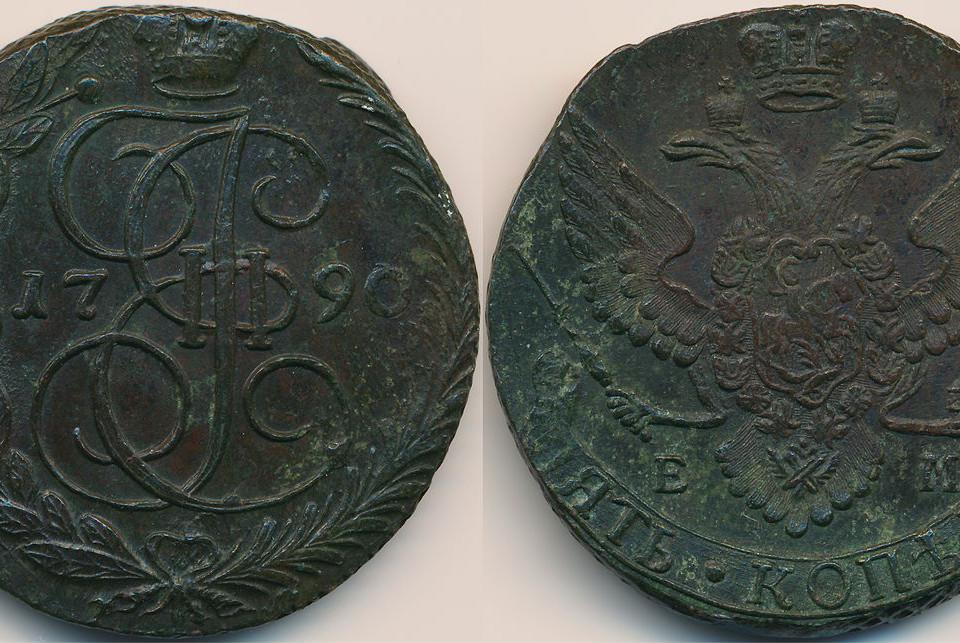

Сплошная плотная ровная малахитовая патина на монете, не имеющей следов обращения.

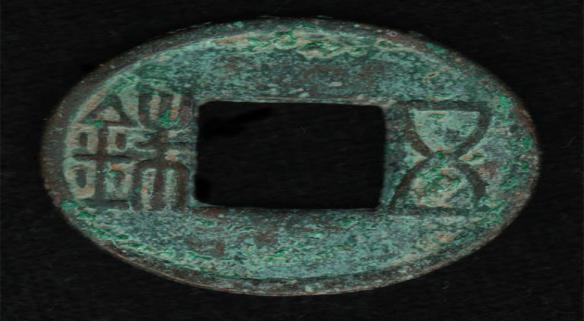

Бронзовая монета (I век до н. э.) с неравномерно распределенной неровной патиной

Для патинирования сплавов меди существует много способов — от довольно простых до очень сложных.

Естественный процесс образования патин длится годы, и трудно получить такой же эффект в лабораторных условиях за несколько минут.

Старый и простой способ заключается в засыпке изделия опилками, увлажненными раствором, состоящим из сульфата меди (20 г/л) и хлорида кальция (100 г/л).

Изделия выдерживают 5 ч под опилками при 25 °С.

Более сложные способы патинирования с увлажнением поверхности кисточкой или тканью предусматривают следующие составы:

Раствор 1:

ацетат меди 60 г/л, хлорид аммония 180 г/л, хлорид натрия 60 г/л, гидротартрат натрия 60 г/л,

ледяная уксусная кислота 40 см3.

Покрытые этим раствором предметы выдерживают 3 ч при ~ 25°С.

Раствор предназначен для латуни.
