№2 Механические способы

подготовки поверхности перед нанесением покрытия.

1. Понятие о крацевании

Крацеванием - механическая обработка поверхности металлических изделий металлическими щетками.

Опреация крацевания используется как подготовительная операция, так и самостоятельный вид художественной отделки поверхности металлического изделия.

Крацевание жесткими щетками создает матовую поверхность.

Крацевание мягкими щетками придает поверхности блеск.

Часто при полировке или шлифовке лицевых частей изделия оборотные и боковые стороны, которые мало заметны, обрабатывают крацеванием.

Крацевание выполняют вручную или с

использованием механизмов.

Ручное крацевание выполняют с использованием ручных металлических щеток различной жесткости.

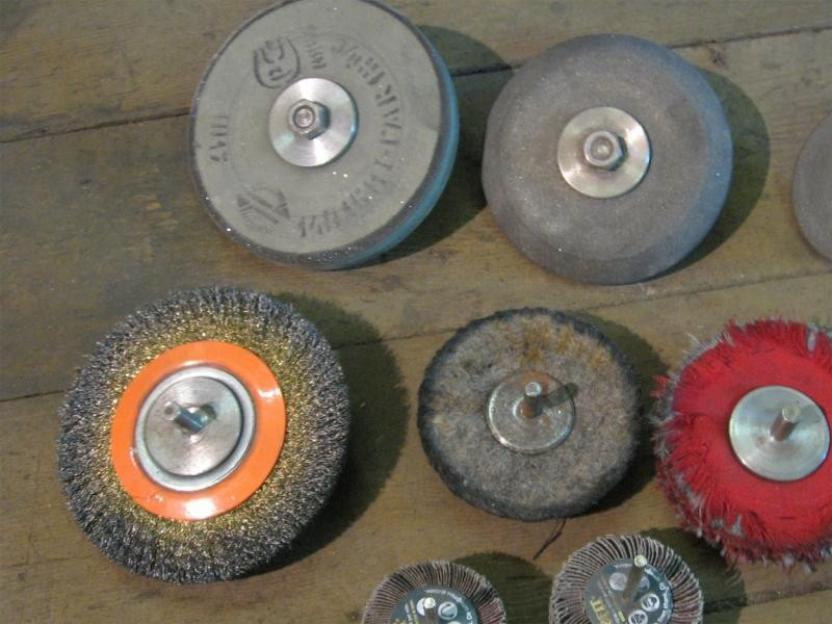

Для увеличения производительности используют станки и ручной электроинструмент, на вал двигателей которых закреплена металлическая щетка.

Для крацевания твердых металлов — стали, чугуна — применяют щетки из стальной проволоки диаметром 0,15—0,2 мм.

Для крацевания мягких металлов (цинка, аллюминия и др.) берут стальную проволоку толщиной не более 0,1 мм.

Изделия из драгоценных металлов крацуют латунными щетками с толщиной проволоки 0,1—0,2 мм.

При отделке серебряных изделий раньше применяли щетки из серебра 875-й пробы.

Для крацевания изделия смачивают слабым раствором поташа (карбонаат каалия (углекиаслый калий, потааш) K2CO3) (3%), а также пивом, квасом (особенно при золочении и серебрении).

При крацевании изделие очень слабо прижимают к щетке; при сильном нажиме на поверхности могут образоваться полосы и штрихи от ударов проволоки, особенно при недостаточном смачивании поверхности.

Крацевание также применяют при гальваническом серебрении и золочении для уплотнения осадка.

Оптимальная частота вращения щетки диаметром 300 мм следующая (об/мин):

•для стали, никеля 1800—2000;

•для латуни, меди, бронзы, серебра 1500 —1600;

•для цинка, олова, алюминия и его сплавов 1200—1300.

С помощью данного метода можно получить как грубую, так и высококачественную матовую поверхность.

Данный процесс выполняется с помощью проволочной щетки вручную или, что более предпочтительно, с помощью механического или автоматического устройства.

Если деталь слишком велика и ее перемещение невозможно или неудобно, то щеткой можно действовать с помощью гибкого манипулятора.

Внастоящее время наблюдается значительное развитие нетканых нейлоновых материалов с абразивным наполнением.

Появилась возможность их использования для глянцевания, полировки, шлифовки, снятия заусенец и т.д.

Сейчас осуществляется разработка нейлоновых холстов свысоким пределом прочности на разрыв, из которых затем производятся различные матерчатые круги, эластичные полировальные круги, спиралевидные круги и валики.

Твердость их варьируется от мягких матерчатых кругов до кругов, по твердости своей не уступающих точильному камню, при этом использование подобных нетканых нейлоновых материалов с абразивным наполнением становится все более популярным, заменяя собой более старые методы, такие как матерчатые круги с абразивным покрытием и проволочные круги.
