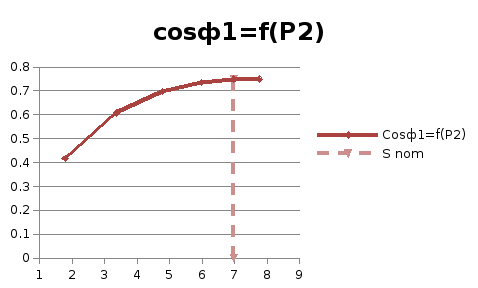

9. Асинхронды қозғалтқыштың жұмыс сипаттамалары

9.1 Ротордың және статордың орамаларының өзара индукция кедергісі (Ом):

.

9.2 Параметірлерді  Т-тәріздес сұлбадан  Г- тәріздес сұлбаға келтіру коэффициценті:

9.3 S=0 кезіндегі бос жүріс тоғының активті құрамы:

.

9.4 S=0 кезіндегі бос жүріс тоғының реактивті құрамы:

.

9.5 Жұмыс испаттамаларын есептеудің формулалары  3ші кестесінде келтірілген.

, мұндағы.

бұл жағдайдағы номиналды сырғанау

Есептеу формуласы	Бірліктер	Сырғанау S
		0,012612	0,025226	0,037838	0,050451	0,063064	0,075677
1.	Ом	248,8544	124,4272	82,95149	62,21362	49,7709	41,47575
2.	Ом	251,5137	127,0865	85,61079	64,87292	52,43019	44,13505
3.	Ом	17,94169	17,9417	17,9417	17,9417	17,9417	17,9417
4.	Ом	252,1529	128,3468	87,47064	67,30825	55,41507	47,64249
5.	А	1,507022	2,960729	4,344315	5,645668	6,857341	7,976074
6.		0,997465	0,990181	0,978737	0,963818	0,946136	0,92638
7.		0,071154	0,139791	0,205117	0,26656	0,323769	0,37659
8.	А	1,785202	3,213658	4,533944	5,723398	6,769977	7,670874
9.	А	3,882052	4,188705	4,665914	5,279732	5,995018	6,778534
	А	4,272853	5,279474	6,505951	7,78671	9,042833	10,23674
11.	А	1,611228	3,165455	4,644712	6,03605	7,331506	8,527597
12.	кВт	2,136887	3,846748	5,427131	6,850907	8,103663	9,182037
13.	Вт	136,2344	207,985	315,8438	452,4377	610,1826	781,9412
14.	Вт	21,38537	82,54197	177,7134	300,1291	442,781	599,04
15.	Вт	8,509372	12,991	19,728	28,25983	38,11277	48,84102
16.	кВт	0,347876	0,464657	0,642959	0,870369	1,134081	1,422015
17.	кВт	1,789010	3,382092	4,784172	5,980538	6,969581	7,760021
18.		0,837204	0,879208	0,881529	0,872956	0,860053	0,845131
19.		0,417800	0,608708	0,696892	0,735021	0,748657	0,749347
20.	об/мин	987,3872	974,7744	962,1617	949,5489	936,9361	924,3233
21.		17,30329	33,13482	47,48562	60,14871	71,03953	80,17563

9.7 Сырғанау максималды моментке сәйкес келеді:

9.8 Асинхронды қозғалтқыштың жүктемелік қабілеттілігі

бұл жердегі

Қорытынды

Мен, курстық жұмысты орындау барысында нұсқа бойынша екі әдістемелік нұсқауды пайдаландым. Есептеу барысында көптеген қиындықтарды кездестірдім. Берілген нұсқамада көрсетілген вариант бойынша және формулалар бойынша есептеулер жүргіздім соған сәйкес тапсырмаларды орындадым.

Нәтижесінде таңдаған мән мен есептеген мән арасында 10% дейінгі айырмашылықтен жауабы сәйкес болуы керек. Соңында тапсырмаға сәйкес кесте толтырдық, графиктер тұрғыздық.

Фазалық роторы бар асинхронды қозғалтқыштардың құрылысымен, жұмыс істеу принципімен таныстым.

Жұмыс барысында мынадай блімдерді орындадым:

1. Геометриялық өлшемдері мен орамаларды есептеу;

2. Негізгі өлшемдерін анықтау және электромагнитті жүктемені таңдау;

3. Статор ойықтарының санын z анықтау және статор орамасын есептеу;

4. Статор ойықтарының өлшемін есептеу;

5. Өзекше өлшемін, ойықтар санын және фазалық ротордың орамасын есептеу;

6. Ротор ойықтарының өлшемін есептеу;

7. Параметрлерін және жұмыстық сипаттамаларын анықтау;

8. Магниттік тізбекті есептеу;

9. Статор мен ротор орамасындағы активті және индуктивті кедергілері;

10. Болаттың шығындары, механикалық және қосымша шығындар;

11. Асинхронды қозғалтқыштың жұмыстық сипаттамалары

Қорытындылай келе жұмысты орындау барысында көп формулалар мен танысып, өзімізге қажетті мағлұматтарды пысықтадық.

Пайдаланылған әдебиеттер тізімі



1. Копылов И.П. Проектирование электрических машин. – М.: Энергия,  2002.

2. Копылов И.П. Электрические машины. – М.: Высшая школа, Логос, 2000. – 607с.

3. Лихачев В.А. Электродвигатели асинхронные. – М; 2002.

4. Кацман М.М. Расчет и конструирование электрических машин. – М.: Энергоатомиздат, 1984.

5. Гольдберг О.Д., Гурин Я.С., Свириденко И.С. Проектирование электрических машин. – М.: Высшая школа, 1984.

6. Кравчук А.Э., Шлаф М.М., Афонин Е.И., Соболевская Е.А. Справочник. Асинхронные двигатели серии 4А. – М.: Энергоиздат, 1982.

7. Государственные стандарты на электрические машины.

8. Жерве Г.К. Расчет асинхронного двигателя при перемотке. – М.; Л.: Госэнергоиздат, 1980.

9. Рубо Л.Г. Пересчет и ремонт асинхронных двигателей мощностью до 160 кВт. – М.; Л.: Госэнергоиздат, 1970.

10. Шидерова Р.М., Бестерекова А.Н Асинхронные двигатели с фазным ротором (Расчет геометрических размеров и обмоток).- Алматы.: АИЭС, 2005.
