Товарищество с ограниченной ответственностью

"Huawei Technologies Kazakhstan"

Строительство сети LTE/GSM/UMTS на территории Республики Казахстан до 2021 года

Рабочий проект

SH0222/13-РТ

SH0222

ЮКО, г. Шымкент, Енбекшинский р-н, ж.м. Жулдыз, здание 58.

г. Алматы

2017 г.

Товарищество с ограниченной ответственностью

"Huawei Technologies Kazakhstan"

Строительство сети LTE/GSM/UMTS на территории Республики Казахстан до 2021 года

SH0222/13-РТ

Лист согласований

СОГЛАСОВАНО Уполномоченный представитель ТОО «Huawei Technologies Kazakhstan»

_____________________________

"___"_________ 2017 г.

СОГЛАСОВАНО Руководитель группы проектирования отдела строительства

и развития сети ТОО «Мобайл Телеком-Сервис» Пискунов Г. А.

___________

"___"_________ 2017 г.

		Ведомость рабочих чертежей основного комплекта SH0222/13-РТ
						Пояснительная записка
	Лист	Наименование	Примечание	Данный рабочий проект "Строительство сети LTE/GSM/UMTS на территории Республики Казахстан до

		Общие данные (начало).		2021 года" рассматривает строительство сетей GSM, UMTS и LTE на объекте SH0222, расположенном по
	1	Общие данные (начало).		адресу: ЮКО, г. Шымкент, Енбекшинский р-н, ж.м. Жулдыз, здание 58.
	2	Общие данные (продолжение).		1. Краткая характеристика рабочего проекта.
	2	Общие данные (продолжение).		1.1 Название рабочего проекта - "Строительство сети LTE/GSM/UMTS на территории Республики
	3	Общие данные (окончание).
	3	Общие данные (окончание).		Казахстан до 2021 года".

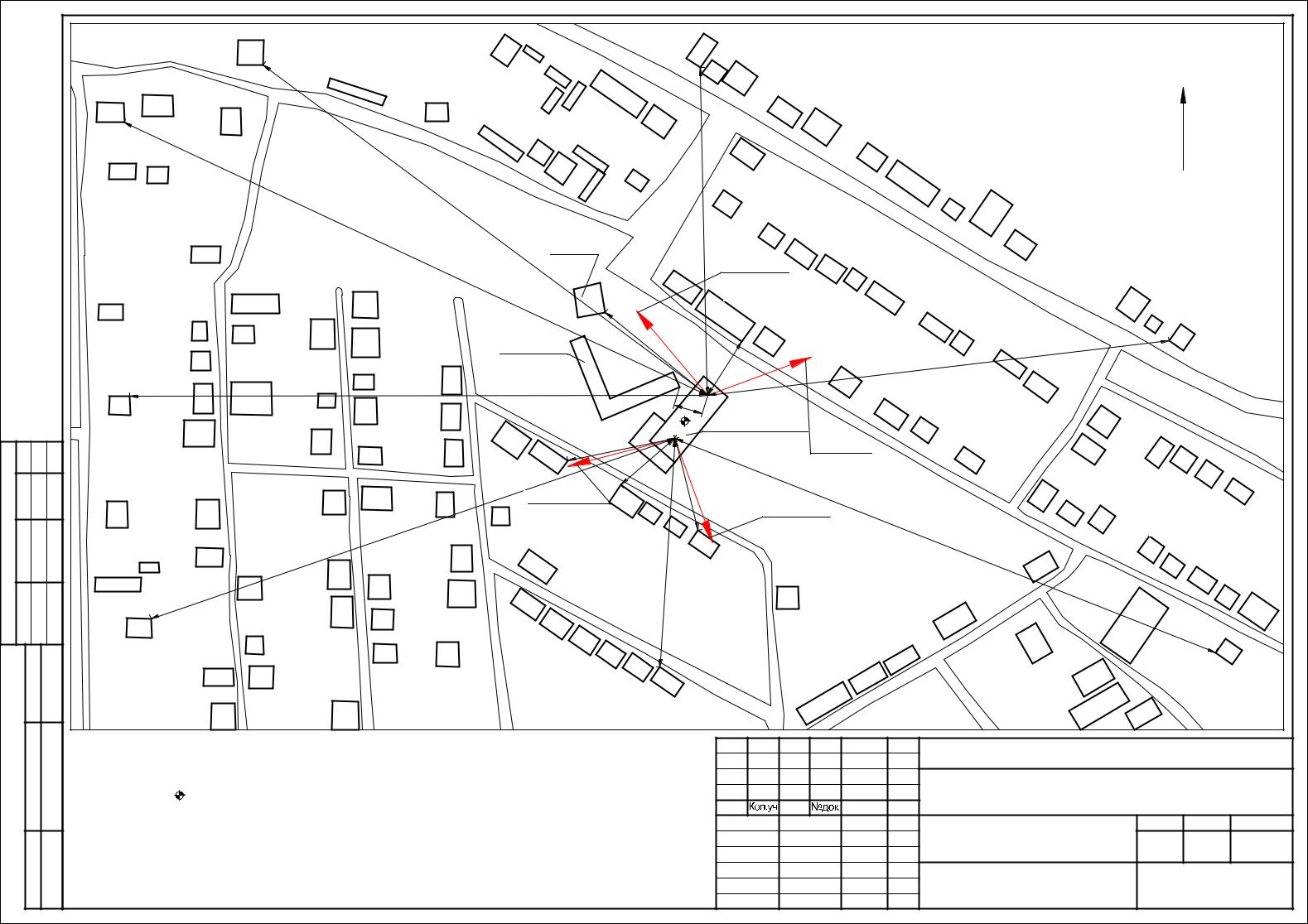

	4	Ситуационный план М 1:2000.		1.2 Стадия разработки - Рабочий проект.
	4	Ситуационный план М 1:2000.		1.3 Уровень ответственности сооружения - III (пониженный).

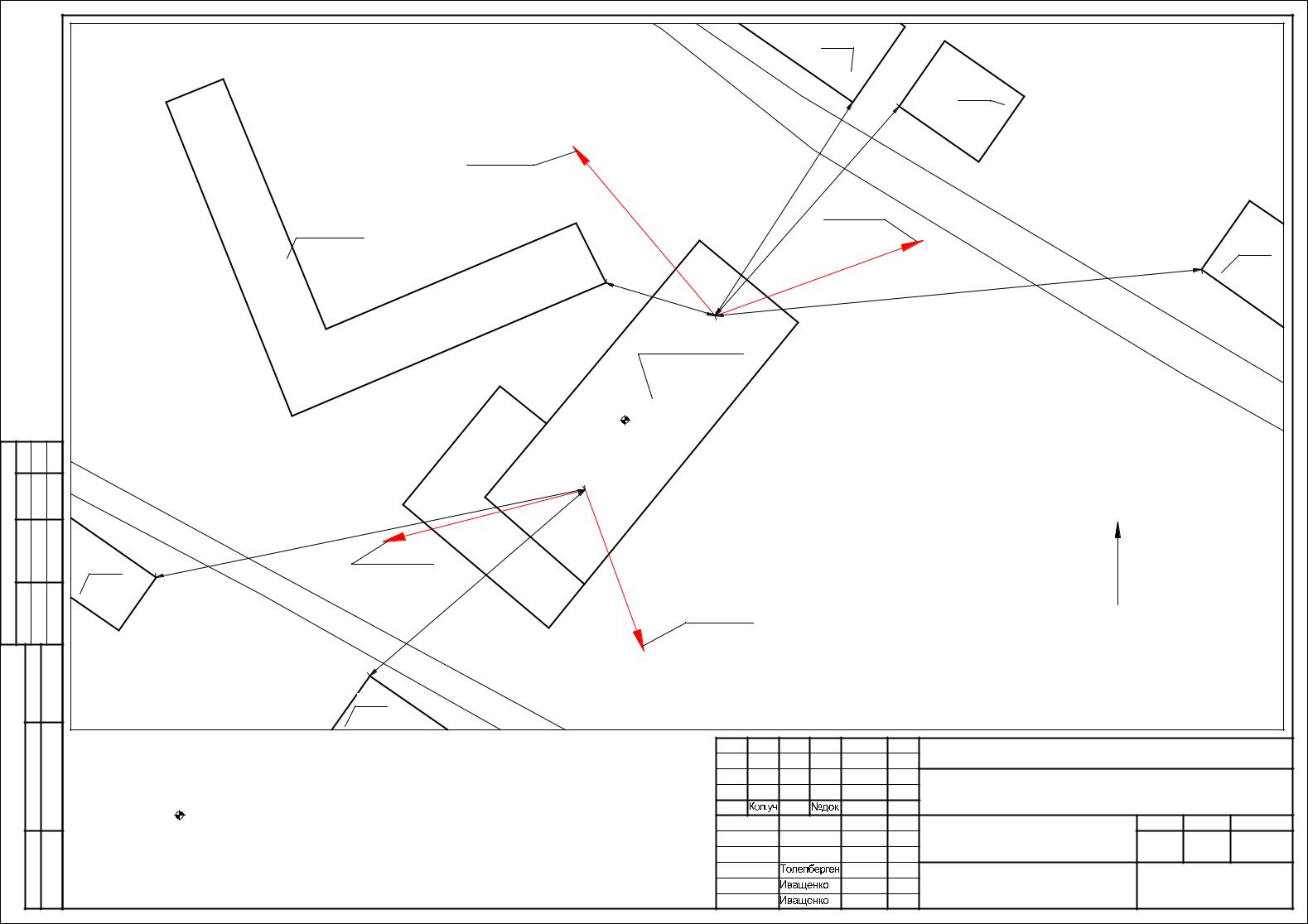

	5	Ситуационный план М 1:500.		1.4 Непосредственные участники проекта:
	5	Ситуационный план М 1:500.		- ТОО "Мобайл Телеком-Сервис" - Заказчик (далее ТОО "МТС");
				- ТОО "Мобайл Телеком-Сервис" - Заказчик (далее ТОО "МТС");

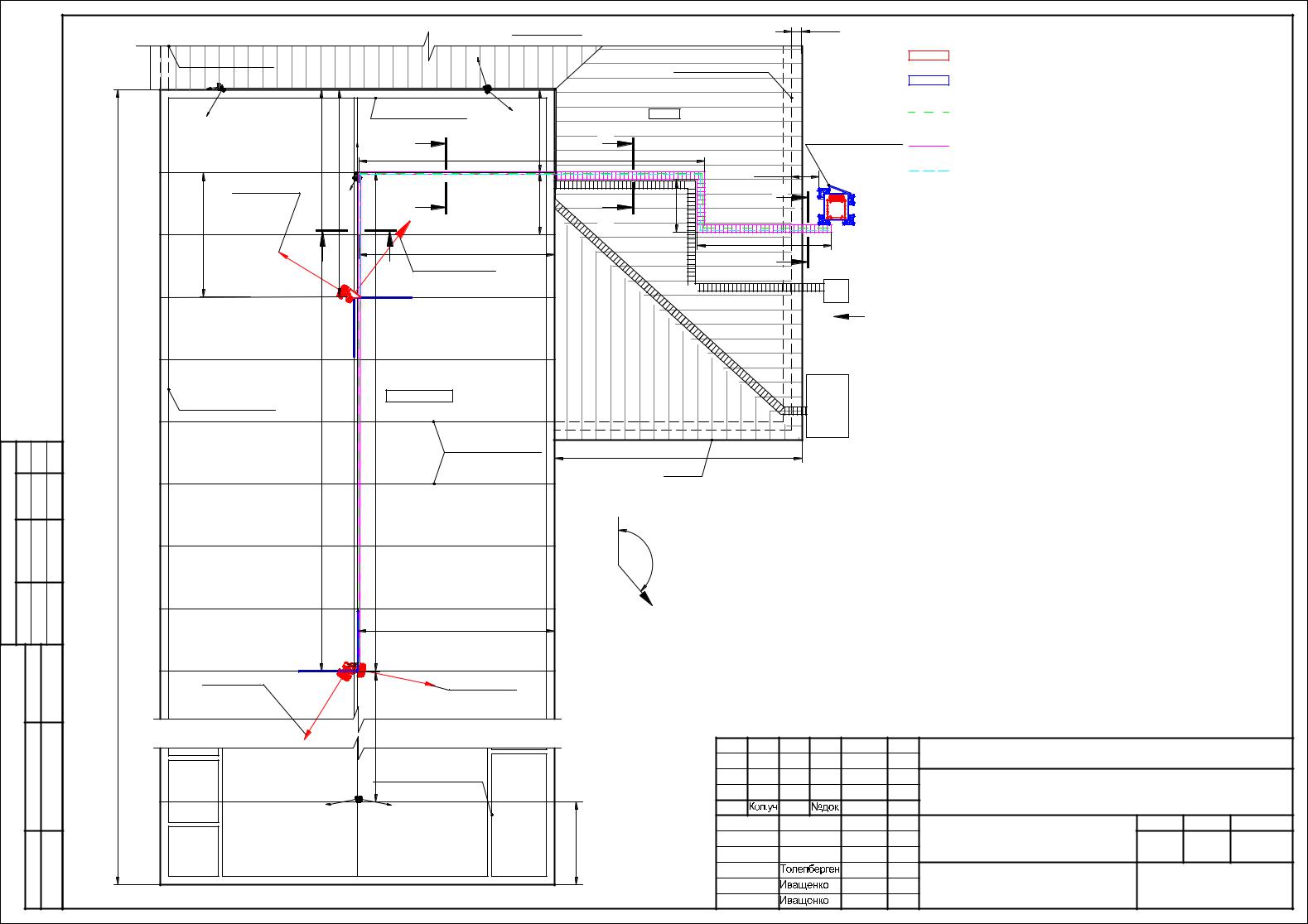

	6	План расположения оборудования. План прокладки кабелей (начало).		- ТОО "Huawei Technologies Kazakhstan" - Поставщик;
	6			- ТОО "Huawei Technologies Kazakhstan" - Разработчик.
				- ТОО "Huawei Technologies Kazakhstan" - Разработчик.
	7	План расположения оборудования. План прокладки кабелей (окончание).		1.5 Данный рабочий проект разработан на основании:
	7			- результатов изысканий, проведенных ТОО "ARLAN SI";
				- результатов изысканий, проведенных ТОО "ARLAN SI";

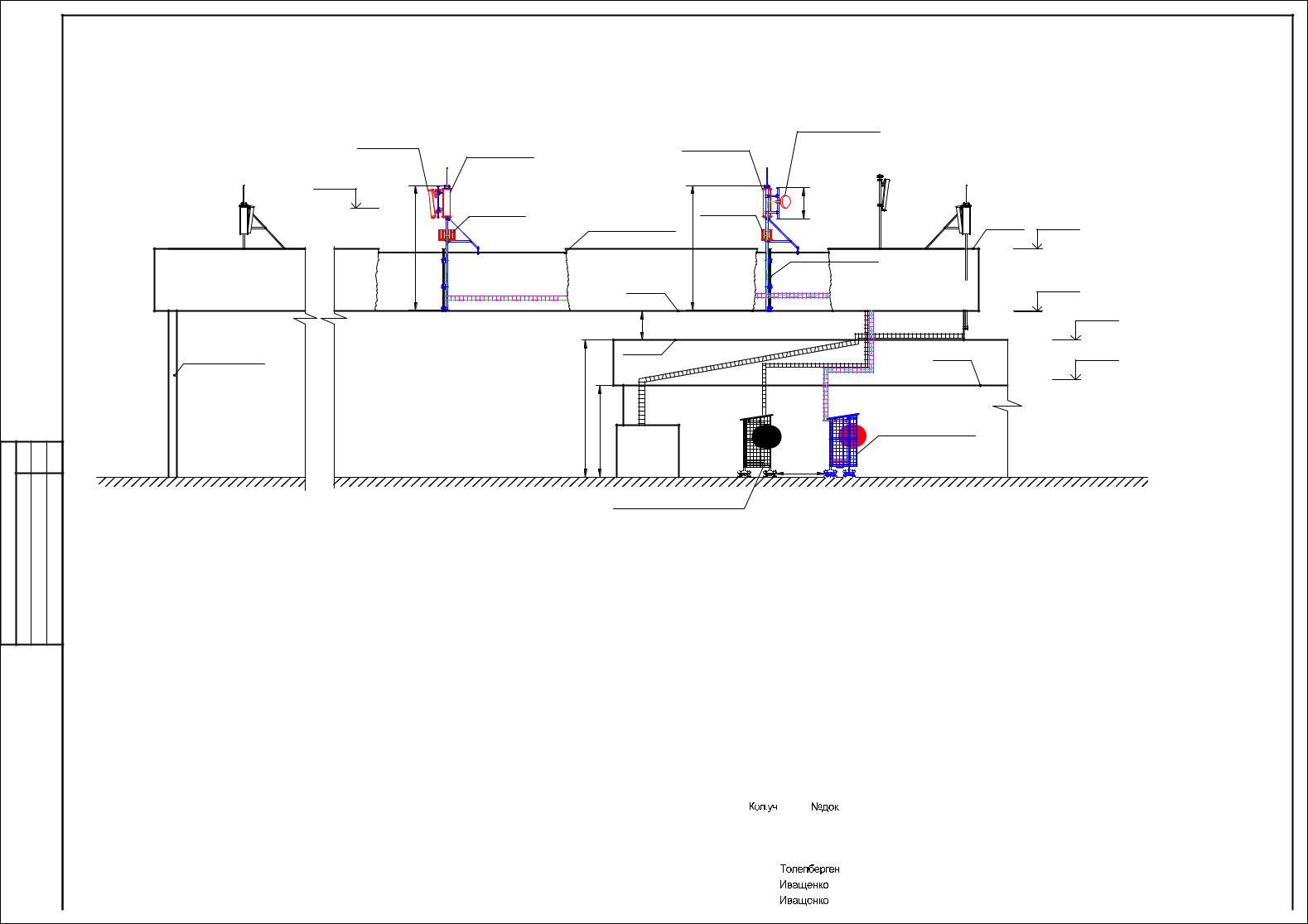

	8	План расположения оборудования. План прокладки кабелей. Вид сбоку.		- согласованной версии SAR_SH0222_IP BEKEN_etap2_v4(GUL).
	9	Кабельный журнал (основное оборудование) (начало).		2. Технический раздел.
	10	Кабельный журнал (основное оборудование) (окончание).		2.1 Размещение технологического оборудования.
				2.1.1 Базовое оборудование Huawei компании ТОО "МТС" установить на земле с западной стороны
	11	Фронтальный вид Minishelter Outdoor (начало).		здания.
	12	Фронтальный вид Minishelter Outdoor (окончание).		2.1.2 Стойку Huawei (Minishelter Outdoor) установить в антивандальном ограждении, выполненном в
	12	Фронтальный вид Minishelter Outdoor (окончание).		соответствии с "Техническими требованиями к антивандальному ограждению (Антивандальная защита для
	13	План установки антивандального ограждения.		стойки)". Руководствоваться чертежом на листе 13.
	13	План установки антивандального ограждения.		2.1.3 Направленные антенны секторов 2 и 3 установить на проектируемые трубостойки Ø102х4мм L=6м (2
	14	Кабельные линии. Узлы крепления кабелей. Узлы крепления кабельроста.		штуки). Проектируемую основную трубостойку Ø102х4мм L=6м крепить к вертикальному уголку (63х5мм) при
	14			помощи квадратной трубы (60х60мм) и швеллерных поясов. Укосину опустить на элемент каркаса крыши
	15	Схема крепления металлоконструкций (начало).		(уголок), противоположно стоящую установить на металло ферму, крепить при помощи квадратной трубы 60х60
	15	Схема крепления металлоконструкций (начало).		и уголка L = 300 мм. Для устойчивости трубостойки необходимо усилить укосинами. Для жесткости конструкции

	16	Схема крепления металлоконструкций (продолжение).		необходимо установить распорки на проектируемые укосины
	16	Схема крепления металлоконструкций (продолжение).
	17	Схема крепления металлоконструкций (окончание).				Ведомость ссылочных и прилагаемых документов
	17	Схема крепления металлоконструкций (окончание).
	18	План заземления и молниезащиты оборудования.		Обозначение		Наименование		Примечание
		Схема заземления и молниезащиты оборудования.		Обозначение		Наименование		Примечание
	19	Схема заземления и молниезащиты оборудования.
Согласовано	20	Устройство контура заземления и молниезащиты.				Прилагаемые документы
	20	Устройство контура заземления и молниезащиты.
	21	Кабельный журнал (заземление и молниезащита).		SH0222/13-РТ.CO		Общая спецификация оборудования, материалов, изделий			4 листа
	21	Кабельный журнал (заземление и молниезащита).		SH0222/13-РТ.CO		Общая спецификация оборудования, материалов, изделий			4 листа
	22	План расположения компонентов сети электроснабжения.				Ссылочные документы
	22	План расположения компонентов сети электроснабжения.
№	23	Принципиальная схема электропитания оборудования.		РДГ/16-ЭС		Подключение внешнего мобильного генератора.			4 листа
инв.	24	Кабельный журнал (электроснабжение).			2012-КМД	Антивандал (цельный)
Взам.				SH0222-SH0174/13-РТ		Рабочий проект. Установка радиорелейного оборудования			6 листов
Взам.				SH0222-SH0174/13-РТ		на сайте SH0174, для пролета SH0222-SH0174			6 листов
дата						SH0222/13-РТ
и
Подпись						Строительство сети LTE/GSM/UMTS на территории Республики
						Строительство сети LTE/GSM/UMTS на территории Республики
				Изм. Кол .уч		Казахстан до 2021 года
				Изм. Кол .уч	Лист №док Подпись Дата
		Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических,				SH0222	Стадия	Лист	Листов
.						ЮКО, г. Шымкент, Енбекшинский р-н, ж.м.
.	санитарно-гигиенических, противопожарных и других норм и правил, действующих на территории					ЮКО, г. Шымкент, Енбекшинский р-н, ж.м.	РП	1	24
подл						Жулдыз, здание 58.	РП	1	24
подл	Республики Казахстан, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта				Толепберген	Жулдыз, здание 58.
№	при соблюдении предусмотренных рабочими чертежами мероприятий.			Исполнил	Толепберген	Общие данные (начало).	ТОО "Huawei Technologies
Инв.				Проверил	Иващенко	Общие данные (начало).	Kazakhstan"
Инв.		Главный инженер проекта	Бикпусунов Р. А.	Утвердил	Иващенко		г. Алматы 2017 г.
							Формат А3

Направленную антенну сектора 1 установить на проектируемую выносную трубостойку Ø76х3мм L=1.5м, закрепленную к проектрируемой основной трубостойке Ø102х4мм L=6м сектора 3 при помощи офсетов. Блоки RRU (3 блока RRU 3929 и 3 блока RRU V2) установить на основные трубостойки Ø102х4мм L=6м под направленными антеннами, пассивные режекторные радиофильтры (3 штуки) установить на основные трубостойки Ø102х4мм L=6м за направленными антеннами. Юстировку направленных антенн произвести в соответствии с Таблицей №1 на листе 3. При установке руководствоваться чертежами на листах 15 и 16.

		2.1.4 Проектируемую антенну РРЛ Ø0.6м установить на проектрируемой выносной трубостойке
	Ø102х4мм L=6м сектора 2 над креплением подкосов. Юстировку РРЛ антенны произвести в
	соответствии с Таблицей №2 на листе 3. При установке руководствоваться чертежом на листе 15.
		2.1.5 Кабельную трассу проложить по проектируемому кабельросту (300мм) в металлорукаве
	Ø32мм, закрепив при помощи металлических тайсов с шагом 0.7м:
		- по кровле здания, закрепив кабельрост кровельными шурупами 4.8х35мм к деревянным балкам
	50х50мм;
		- под крышей здания, закрепив кабельрост к м/к крыши (уголок 50х5мм) хомутами и уголком
	40х4мм L=200мм.;
	При прокладке кабельной трассы руководствоваться чертежами на листах 6, 8, 14.
		2.1.6 Заземление и молниезащиту оборудования БС произвести на проектируемый контур
	заземления. Заземление и молниезащиту оборудования станции произвести в соответствии с
	"Техническими требованиями организации заземления и молниезащиты объектов радиосети АЛТЕЛ
	(Принципиальная схема заземления)". При организации заземления и молниезащиты базовой станции
	руководствоваться чертежами на листах 18, 19 и 20.
		2.1.7 Электропитание Minishelter Outdoor оборудования МТС произвести от ЩР 380В
	арендодателя. Проектируемое ВРУ крепить к антивандальному ограждению. Подключение
	электропитания оборудования произвести в соответствии с заводской документацией, поставляемой с
	оборудованием. При прокладке кабелей руководствоваться чертежами на листах 22 и 23.
		Для обеспечения электропитания оборудования от внешнего автономного генератора
	необходимо руководствоваться Рабочим проектом РДГ/16-ЭС. Решение об организации
	электропитания оборудования от внешнего автономного генератора принимается МТС отдельно -вне
	настоящего Рабочего проекта.
		Строительно-монтажные работы должны выполняться в соответствии с "Правилами техники
	безопасности при работах на кабельных линиях связи и радиофикации", а также другими
	руководящими материалами, издаваемыми в официальном порядке и следующей нормативной
	документации:
		- СНиП РК 2.01-19-2004 "Защита строительных конструкций от коррозии";
		- СНиП РК 5.03-37-2005 "Несущие и ограждающие конструкции";
		- СНиП РК 2.02-05-2009 "Пожарная безопасность зданий и сооружений" (с изменениями по
	состоянию на 19.08.2011)";
		- СНиП РК 5.04-18-2002 "Металлические конструкции. Правила производства и приемки работ";
Согласовано		- СНиП РК 2.03-30-2006 "Строительство в сейсмических районах. Нормы проектирования" (с
Согласовано	изменением и дополнением от 05.04.2013);
	изменением и дополнением от 05.04.2013);
		- СН РК 1.03-00-2011 "Строительное производство. Организация строительства предприятия,
	здания и сооружения" (с изменением и дополнением по состоянию на 16.01.2013);
		- СНиП РК 2.01.07-85* "Нагрузки и воздействия";
		- СН РК 1.03-14-2011 "Охрана труда и техника безопасности в строительстве";
№		- СН РК 1.03-12.2011 "Правила техники безопасности при производстве электросварочных
инв.	газопламенных работ".
инв.		Все работы выполнять в соответствии с утвержденным ППР (ПОС), ПУЭ, ПТЭ, ПТБ.
.		Рабочая документация разработана в соответствии с действующими нормами и правилами,
Взам
Взам	обеспечивающими безопасную эксплуатацию сооружений при соблюдении предусмотренных проектом

	мероприятий.
дата			SH0222/13-РТ
и
Подпись			Строительство сети LTE/GSM/UMTS на территории Республики
			Строительство сети LTE/GSM/UMTS на территории Республики
	Изм. Кол .уч Лист №док		Казахстан до 2021 года
	Изм. Кол .уч Лист №док		Подпись Дата
			SH0222	Стадия	Лист	Листов
подл.			ЮКО, г. Шымкент, Енбекшинский р-н, ж.м.	РП	2	24
подл.			Жулдыз, здание 58.


№	Исполнил	Толепберген	Общие данные (продолжение).	ТОО "Huawei Technologies
.	Проверил	Иващенко	Общие данные (продолжение).		Kazakhstan"
Инв	Утвердил	Иващенко		г. Алматы 2017 г.

Формат А4

	Таблицa №1. Юстировка направленных антенн.

	Сектор			Сектор 1			Сектор 2		Сектор 3

	Диапазон, МГц	1800			850		1800	850	1800	850

			790-960/1710-2180MHz,			790-960/1710-2180MHz,			790-960/1710-2180MHz,
	Тип антенны	15/17.5dBi,65/65deg,+/-45				15/17.5dBi,65/65deg,+/-45			15/17.5dBi,65/65deg,+/-45
	Тип антенны		,0-14/0-10deg,4*7/16 DIN				,0-14/0-10deg,4*7/16 DIN		,0-14/0-10deg,4*7/16 DIN
			Female(Long Neck),with				Female(Long Neck),with		Female(Long Neck),with
				bracket			bracket		bracket
	Прием/передача			Rx-Tx			Rx-Tx		Rx-Tx

	Азимут, °			70			160		320

	Высота объекта, м			11			11		11

	Длина трубостойки, м			1.5			6		6

	Центр антенны, м.			13.5			13.5		13.5

	Механический наклон, °			0			0		0

	Электрический наклон, °	0			0		0	0	0	0

	Таблицa №2. Юстировка антенны РРЛ.

					Целевой сайт				Узловой сайт

	Название сайта				SH0222				SH0174

	Тип антенны				A38D06HAC				A38D06HAC
	Азимут, °			255.45					75.45

	Высота подвеса , м			13.5					15
	Высота подвеса , м			13.5					15

	Диаметр, м			0.6					0.6

	Частота, ГГц			38					38

	Радиомодуль		38G_XMC2_128Q_56M_323M (Hi)					38G_XMC2_128Q_56M_323M (Low)
Согласовано
Согласовано	Длина пролета, км						0.92
	Длина пролета, км						0.92

инв. №
Взам.
дата			SH0222/13-РТ
и
Подпись			Строительство сети LTE/GSM/UMTS на территории Республики
			Строительство сети LTE/GSM/UMTS на территории Республики
	Изм. Кол .уч	Лист №док	Казахстан до 2021 года
	Изм. Кол .уч	Лист №док	Подпись Дата
			SH0222	Стадия	Лист	Листов
подл.			ЮКО, г. Шымкент, Енбекшинский р-н, ж.м.	РП	3	24
подл.			Жулдыз, здание 58.


№	Исполнил	Толепберген	Общие данные (окончание).	ТОО "Huawei Technologies
.	Проверил	Иващенко	Общие данные (окончание).		Kazakhstan"
Инв	Утвердил	Иващенко		г. Алматы 2017 г.

Формат А4

Частный сектор

h=4-8м

Частный сектор

355

211

h=4-8м

414

Мечеть

H=9-12м

Сектор 3

Азимут 320°

H=13.5м

Частный сектор

Детский сад

84м

h=4-8м

299м

H=4-7м

h=4-8м

371м

Ресторан "Жулдыз"

H=8-11м

Сектор 1

Азимут 70°

H=13.5м

РРЛ Ø0.6м

Сектор 2

на SH0174

Частный сектор

Азимут 255.45°

Азимут 160°

Частный сектор

356

373

h=4-8м

h=13.5м

H=13.5м

h=4-8м

147

Согласовано

Частный сектор

h=4-8м

Взам. инв. №

дата

МТСк-14-3

Условные обозначения:

Координаты:

Подпись

Строительство сети LTE/GSM/UMTS на территории Республики

- точка измерения координат

Широта

42°17'1.61"

( 42.283780°)

Изм. Кол .уч

Лист №док

Казахстан

Долгота

69°38'32.57"

( 69.642380°)

Подпись Дата

SH0222

Стадия

Лист

Листов

ЮКО, г. Шымкент, Енбекшинский р-н, ж.м.

подл

РП

Жулдыз, здание 58.

Исполнил

Толепберген

№

Оразбеков

Проверил

Касабекова

Ситуационный план М 1:2000.

АУЭС

Инв.

Иващенко

Формат А3

ЖЗ

H=4м

ЖЗ

H=4м

Сектор 3

Азимут 320°

H=13.5м

ул

Сектор 1

Амур

ага

Детский сад

Азимут 70°

H=7м

H=13.5м

ЖЗ

H=4м

Ресторан "Жулдыз"

H=8-11м

ЖЗ

РРЛ Ø0.6м

Согласовано

на SH0174

H=4м

Азимут 255.45°

h=13.5м

ул.

Орынбор

Сектор 2

Азимут 160°

H=13.5м

инв. №

Взам.

ЖЗ

H=4м

дата

SH0222/13-РТ

Условные обозначения:

Подпись

Координаты:

Строительство сети LTE/GSM/UMTS на территории Республики

ЖЗ

- Жилое здание

Широта

42°17'1.61"

( 42.283780°)

Изм. Кол .уч

Лист №док Подпись

Дата

Казахстан до 2021 года

- точка измерения координат

Долгота

69°38'32.57"

( 69.642380°)

SH0222

Стадия

Лист

Листов

ЮКО, г. Шымкент, Енбекшинский р-н, ж.м.

№ подл

РП

Жулдыз, здание 58.

Исполнил

Толепберген

Ситуационный план М 1:500.

ТОО "Huawei Technologies

Инв.

Проверил

Иващенко

Kazakhstan"

Утвердил

Иващенко

г. Алматы 2017 г.

Формат А3

(М 1:150)

500

Условные обозначения:

Азимут 170°

Несущая стена

H=12 м

- Проектируемое оборудование (учтено на листах 7, 12)

Несущая стена

400мм

- Проектируемые металлоконструкции (учтены на листах 13,

400мм

17)

Несущая стена

4000

H=6.600 m

- Проектируемый кабель питания RRU + оптический кабель

Азимут 75°

Азимут 220°

400мм (кирпич)

Азимут 10°

(учтены на листе 7)

H=12 м

Minisheltor Outdoor

- Проектируемая кабельная лестница (учтена на листе 14)

H=13 м

17000

- Coaxial Cable (учтено на листе 7)

1000

Сектор 2

10000

3000

Азимут 160°

Примечания:

6000

H=13.5м

9400

7100

1. Minishelter Outdoor (МТС) разместить возле здания в антивандальном

ограждении с западной стороны здания. Читать совместно с чертежом "План

РРЛ Ø0.6м

установки антивандального ограждения" на листе 13.

на SH0174

2. Направленные антенны секторов 2 и 3 установить на проектируемые

Азимут 255.45°

трубостойки Ø102х4мм L=6м (2 штуки). Проектируемые основные трубостойки

h=13.5м

Ø102х4мм L=6м (2 штуки) закрепить к вертикальному уголку (63х5мм)

металлофермы здания при помощи уголков (180х11мм),хомутов М12 швеллеров

[16 L=600мм и шпилек. Для устойчивости трубостойки необходимо усилить

укосинами, закрепив к существующему элементу крыши (уголок 50х5мм) и к

металлоферме здания при помощи уголков и квадратной трубы. Для жесткости

конструкции необходимо установить распорки на проектируемые укосины.

39000

H=+11.000м

Направленную антенну сектора 1 установить на проектируемую выносную

Несущая стена

трубостойку Ø76х3мм L=1.5м, закрепленную к проектрируемой основной

трубостойке Ø102х4мм L=6м сектора 3 при помощи офсетов. Блоки RRU (3 блока

400мм (кирпич)

RRU 3929 и 3 блока RRU V2) установить на основные трубостойки Ø102х4мм

43000

Металлоферма

L=6м под направленными антеннами, пассивные режекторные радиофильтры (3

11900

штуки) установить на основные трубостойки Ø102х4мм L=6м за направленными

53000

Кровля

антеннами.

3. Проектируемую антенну РРЛ Ø0.6м установить на проектрируемую выносную

крыши

трубостойкуØ76х3мм L=1.5м, закрепленную к проектируемой основной

трубостойке Ø102х4мм L=6м сектора 2 над креплением подкосов. Все места

пересечений металлоконструкций с кровлей здания гидроизолировать бикростом

в два слоя. При установке руководствоваться чертежами на листах 15 и 16.

140°

4. Кабельную трассу проложить по проектируемому кабельросту (300мм) в

металлорукаве Ø32мм, закрепив при помощи металлических тайсов с шагом

Согласовано

0.7м:

- по кровле здания, закрепив кабельрост кровельными шурупами 4.8х35мм к

деревянным балкам 50х50мм;

- под крышей здания, закрепив кабельрост к м/к крыши (уголок 50х5мм)

9400

хомутами и уголком 40х4мм L=200мм.

Читать совместно с кабельным журналом на листах 9, 10.

.№

5. Читать совместно с чертежом "План расположения оборудования. План

прокладки кабелей (начало)" на листе 6.

инв

Сектор 1

Сектор 3

6. Сечения 1-1, 2-2, 3-3 и 4-4 смотреть на листе 14.

Взам.

Азимут 70°

7. Вид А смотреть на листе 8.

Азимут 320°

8. Спецификация оборудования, материалов, изделий к данному листу указана

H=13.5м

на листе 7.

дата

6000

М 1:150

SH0222/13-РТ

Bнутренняя стена

Подпись

Строительство сети LTE/GSM/UMTS на территории Республики

Изм. Кол .уч

Лист №док

Подпись Дата

Казахстан до 2021 года

Азимут 120°

Азимут 10°

SH0222

Стадия

Лист

Листов

H=13 м

4000

подл.

ЮКО, г. Шымкент, Енбекшинский р-н, ж.м.

РП

Жулдыз, здание 58.

Исполнил

Толепберген

№

План расположения оборудования.

ТОО "Huawei Technologies

Инв.

Проверил

Иващенко

Kazakhstan"

План прокладки кабелей. (начало).

Утвердил

Иващенко

г. Алматы 2017 г.

Формат А3

Согласовано

		Поз.	Обозначение	Наименование	Кол.	Масса	Приме-
		Поз.	Обозначение	Наименование	Кол.	ед., кг	чание

				Оборудование

				Направленная антенна
				790-960/1710-2180MHz,
	1		27010829	15/17.5dBi,65/65deg,+/-45,0-14/0-10de	3	13.7	комплект
				g,4*7/16 DIN Female(Long Neck),with
				bracket, шт

	2		02310MGV	RRU3929 for Multi-Mode 1800MHz, шт	3	25	комплект

	3		02319644	RRU V2 for Multi-Mode 850MHz, шт	3	23	комплект

				Пассивный режекторный
	4		LKZUMTS850	радиофильтр для UMTS850Мгц	3	-	комплект
				Andrew, шт
				Microwave Antenna,A23D06HAC,
				23G,600mm,HP,Dual Polarization,
	5		52431392	Direct(XMC)/Separate(All RTN ODU)	1	18.5	-
				Mount,34.7dBi,3deg,62dB,30dB,With
				English doc,C3, шт

				Microwave Outdoor Unit,RTN
				XMC,23G,-2,1008MHz,Sub Band
	6		52412479	A,High site,H	1	4.5	-
				,22998.5MHz,23338MHz,Without
				doc,WR-42,H01, шт

				Кабельные изделия

				Power Cable,600V/1000V,ROV-K,			из
				4mm^2,Black

	7		25030581		420	-	комплекта
	7		25030581	Jacket(2Cores:Blue,Brown), 46A,	420	-	комплекта
				Jacket(2Cores:Blue,Brown), 46A,			RRU
				Shielded Outdoor Cable(Unit: meter), м			RRU
				Shielded Outdoor Cable(Unit: meter), м

				Оптический кабель
				(бухта),DLC/PC,DLC/PC,Multi-
		8	14130624	mode, GYFJH 2A1a(LSZH),	6	-	-
		8	14130624	120m,7.0mm,2Cores,	6	-	-
				120m,7.0mm,2Cores,
				0.03m/0.34m,2mm,Outdoor Protected
				Branch Cable, шт

				RF Cable,3m, DIN50SM-II,
		9	04130066	COAX50-8.7/3.55,DIN50SM-II,1/2 Inch	15	-	-
				Superflexible Jumper, шт

				Кабель, Coaxial Cable ,Copper-clad
	10		25070149	Aluminium Wire, 50ohm, 7.6mm,	50	-	-
				4.8mm,1.8mm,Black,5D, м
№				4.8mm,1.8mm,Black,5D, м

							RRU/DCDU
инв.	11		25030429	Кабель ПВ-3 1х16мм², м	20	-	RRU/DCDU
инв.	11		25030429	Кабель ПВ-3 1х16мм², м	20	-	Ground
.
.				Signal Cable, AISG Communication
Взам				Signal Cable, AISG Communication
Взам	12		04070097	cable, 5m, D9M+D9(PS)(W),	6	-	-
				CC4P0.5PB(S), RC8SF(S)-I, шт
				CC4P0.5PB(S), RC8SF(S)-I, шт

дата			SH0222/13-РТ
и
Подпись			Строительство сети LTE/GSM/UMTS на территории Республики
	Изм. Кол .уч	Лист №док	Казахстан до 2021 года
			Подпись Дата
			SH0222	Стадия	Лист	Листов

подл.			ЮКО, г. Шымкент, Енбекшинский р-н, ж.м.	РП	7	24
			Жулдыз, здание 58.
	Исполнил	Толепберген
. №			План расположения оборудования.	ТОО "Huawei Technologies
	Проверил	Иващенко			Kazakhstan"
Инв			План прокладки кабелей (окончание).
	Утвердил	Иващенко		г. Алматы 2017 г.

				Формат А4

Согласовано

Вид А

		Сектор 1
		Азимут 70°
	Азимут 120°	H=13.5м
Азимут 10°	H=13м	+13.500
Азимут 10°		Ф.Ц.А
H=13м		Ф.Ц.А
H=13м
		6000

Сектор 3 Азимут 320°

H=13.5м

RRU V2

RRU 3929

Сектор 2 Азимут 160°

H=13.5м

	6000	RRU V2
Элемент крыши	6000	RRU 3929
Элемент крыши		RRU 3929
(уголок 50x5 мм)

	РРЛ Ø0.6м
	на SH0174
	Азимут 255.45°
	h=13.5м	Азимут220°
		Азимут220°
1500		H=13м	H=12м
1500		Азимут10°	H=12м
			Азимут170°
		H=12м	Кровля +11.000
			крыши

			Металлоферма
			(Уголок 63х5 мм)
		Кровля		+8.000
		крыши		+6.600
		1400		+6.600
		1400
Несущая стена		Кровля	Кровля	+4.400
		крыши	Кровля	+4.400
		крыши	крыши
400мм (кирпич)			крыши
400мм (кирпич)
6600	4400		Minisheltor Outdoor
			Minisheltor Outdoor

1800

Outdoor

Примечания:

стороннего оператора

1. Minishelter Outdoor (МТС) разместить возле здания в антивандальном ограждении с западной стороны здания.

Читать совместно с чертежом "План установки антивандального ограждения" на листе 13.

2. Направленные антенны секторов 2 и 3 установить на проектируемые трубостойки Ø102х4мм L=6м (2 штуки).

Проектируемые основные трубостойки Ø102х4мм L=6м (2 штуки) закрепить к вертикальному уголку (63х5мм)

Условные обозначения:

металлофермы здания при помощи уголков (180х11мм),хомутов М12 швеллеров [16 L=600мм и шпилек. Для

- Проектируемое оборудование (учтено на листах 7, 12)

устойчивости трубостойки необходимо усилить укосинами, закрепив к существующему элементу крыши (уголок

50х5мм) и к металлоферме здания при помощи уголков и квадратной трубы. Для жесткости конструкции необходимо

- Проектируемые металлоконструкции (учтены на листах 13, 17)

установить распорки на проектируемые укосины.

. №

Направленную антенну сектора 1 установить на проектируемую выносную трубостойку Ø76х3мм L=1.5м,

- Проектируемый кабель питания RRU + оптический кабель (учтены на листе 7)

закрепленную к проектрируемой основной трубостойке Ø102х4мм L=6м сектора 3 при помощи офсетов. Блоки RRU (3

инв

блока RRU 3929 и 3 блока RRU V2) установить на основные трубостойки Ø102х4мм L=6м под направленными

- Проектируемая кабельная лестница (учтена на листе 14)

Взам.

антеннами, пассивные режекторные радиофильтры (3 штуки) установить на основные трубостойки Ø102х4мм L=6м за

направленными антеннами.

- Coaxial Cable (учтено на листе 7)

3. Проектируемую антенну РРЛ Ø0.6м установить на проектрируемую выносную трубостойкуØ76х3мм L=1.5м,

М 1:150

дата

закрепленную к проектируемой основной трубостойке Ø102х4мм L=6м сектора 2 над креплением подкосов. Все места

пересечений металлоконструкций с кровлей здания гидроизолировать бикростом в два слоя. При установке

SH0222/13-РТ

руководствоваться чертежами на листах 15 и 16.

4. Кабельную трассу проложить по проектируемому кабельросту (300мм) в металлорукаве Ø32мм, закрепив при

Подпись

Изм.

Кол .уч

Лист

№док

Подпись

Дата

- под крышей здания, закрепив кабельрост к м/к крыши (уголок 50х5мм) хомутами и уголком 40х4мм L=200мм.

помощи металлических тайсов с шагом 0.7м:

Строительство сети LTE/GSM/UMTS на территории Республики

- по кровле здания, закрепив кабельрост кровельными шурупами 4.8х35мм к деревянным балкам 50х50мм;

Казахстан до 2021 года

Читать совместно с кабельным журналом на листах 9, 10.

SH0222

Стадия

Лист

Листов

5. Читать совместно с чертежом "План расположения оборудования. План прокладки кабелей (начало)" на листе 6.

ЮКО, г. Шымкент, Енбекшинский р-н, ж.м.

подл

6. Вид А замаркирован на листе 6.

Жулдыз, здание 58.

РП

7. Спецификация оборудования, материалов, изделий к данному листу указана на листе 7.

№

Исполнил

Толепберген

План расположения оборудования.

ТОО "Huawei Technologies

Инв.

Проверил

Иващенко

Kazakhstan"

План прокладки кабелей. Вид сбоку.

Утвердил

Иващенко

г. Алматы 2017 г.

Формат А3

1 / 31 2 3 > Следующая >>>

Соседние файлы в папке Ereke

#
12.12.2017241.08 Кб12Orazbekov_Erkebulan_SSiSK.docx
#
12.12.201723.89 Кб4SSiSK_titulEREKE.docx
#
12.12.2017119.29 Кб3TsSKP_SOZh.docx
#
12.12.20174.44 Mб7проект AL0713_v2_HARD.pdf
#
12.12.20173.66 Mб18проект SH0222_v2_HARD.pdf
