АЛМАТИНСКИЙ УНИВЕРСИТЕТ ЭНЕРГЕТИКИ И СВЯЗИ
Некоммерческое акционерное общество
Кафедра «Электроснабжения и возобновляемых источников энергии»
Курсовая работа
По дисциплине: Релейная защита электроэнергетических систем
Тема: Расчет резервных защит автотрансформатора 220/110 кВ
Специальность: 5В071800 – Электроэнергетика
Выполнила: Қарлыбаева М.
Группа: РЗАк-14-4
Номер зачетки: 144070
Принял: Жағыпаров Е. Н.
_________ _________ “____”___________________ 2017 г.
(оценка) (подпись)
Алматы, 2017
Содержание
|
1 |
Задание к расчетно-графической работе |
3 |
|
2 |
Методичекие указания |
5 |
|
|
2.1 Расчет максимальной токовой защиты обратной последовательности на стороне ВН |
8 |
|
|
2.2 Расчет максимальной токовой защиты с пуском по напряжению и приставкой от трехфазных КЗ на стороне ВН и СН АТ |
9 |
|
|
2.3 Расчет комбинированной максимальной токовой защиты на стороне НН |
10 |
|
3 |
Максимальная защита автотрансформатора от перегрузки |
12 |
|
4 |
Токовая защита нулевой последовательности автотрансформаторов от КЗ на землю |
12 |
|
|
Приложение А |
16 |
|
|
Приложение Б |
17 |
|
|
Приложение В |
18 |
|
|
Приложение Г Приложение Д Приложение Е |
19 20 21 |
|
|
Список литературы |
22 |
1 Задание к расчетно-графической работе
1.1 Определить перечень резервных защит, устанавливаемых на автотрансформаторах, согласно руководящим указаниям по РЗ вып.13А, 13Б /3,4/.
1.2 Рассчитать необходимые токи КЗ в конце смежных линий и на сторонах СН и НН АТ в максимальном и минимальных режимах с учетом положения РПН на крайней отрицательной ступени напряжения при U к. мин и положительной ступени при U к. макс. с учетом максимального и минимального режимов энергосистемы.
1.3 Рассчитать напряжение обратной последовательности при двухфазном КЗ в минимальном режиме с учетом положения РПН в конце смежных линий стороны СН.
1.4 Рассчитать ток нулевой последовательности при однофазном КЗ в конце смежных линий на стороне СН АТ в максимальном и минимальных режимах по п.4.5
1.5 Рассчитать уставки:
а) токовой защиты обратной последовательности АТ (защита присоединяется к трансформаторам тока, встроенным во вводы высшего
напряжения автотрансформаторов и к трансформатору напряжения, установленному на стороне ВН);
б) максимальной токовой защиты с минимальным пуском по напряжению (защита присоединяется к трансформаторам тока, встроенным во вводы высшего напряжения автотрансформаторов и к трансформатору напряжения, установленному на стороне ВН);
в) максимальной токовой защиты автотрансформатора с комбинированным пуском по напряжению (защита присоединяется к трансформаторам тока, встроенным во вводы низшего напряжения АТ и к трансформатору напряжения, установленному на стороне НН АТ.
г) МТЗ АТ от перегрузки со всех сторон АТ;
д) защиту от замыканий на землю на стороне СН АТ (110кВ).
Все расчеты уставок выполнять только в первичных величинах.
Таблица 1 – Исходные данные
|
Тип автотрансформатора |
АТДТЦН – 200000000/220/110 |
Длина линий W1, км |
220 |
|
Номинальная мощность АТ, МВА |
200 |
Длина линий W2, км |
75 |
|
ВН АТ, кВ |
220 |
Длина линий W3, км |
90 |
|
СН АТ, кВ |
110 |
Напряжение ВН Uвн, кВ |
230 |
|
НН АТ, кВ |
10 |
Напряжение СН Uсн, кВ |
121 |
|
Е”М ; Ф |
|
Напряжение НН Uнн, кВ |
11 |
|
S”кз мин |
1*103 |
Uср.вн, % |
32 |
|
S”кз макс |
1,4*103 |
Uср.cн, % |
20 |
|
Sмакс нагр в обмотке ВН АТ, МВА |
222 |
Uср.вc, % |
11 |
|
Sмакс нагр в обмотке НН АТ, МВА |
15 |
Umin cн, % |
21,5 |
|
Х1уд.для линийW1, W2,W3. |
0,338 |
Umin вс, % |
19,4 |
|
Х0уд. для одиночной линии |
1,45 |
Umax вс, % |
6,7 |
|
|
|
Umax cн, % |
21,2 |

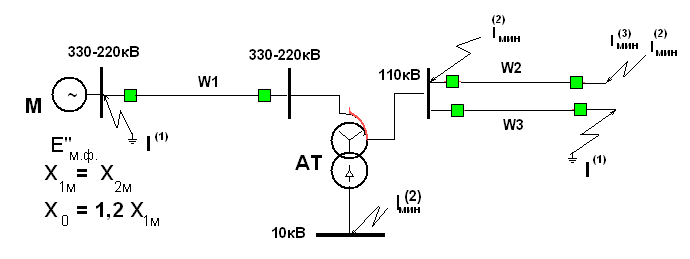

Рисунок 1 – Схема защищаемого трансформатора
