.pdf4.2.10. Мультиплексор в режиме кольцевого счётчика

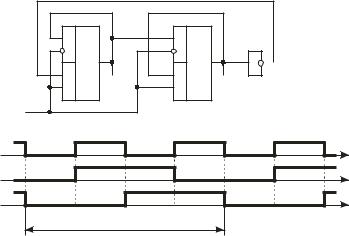

Кольцевым счётчиком называется сдвиговый регистр, замкнутый в кольцо (такие структуры называются счётчиками Джонсона). Рассмотрим кольцевой двухразрядный счётчик с одной перекрёстной связью. Его схема приведена на рис.4.29,а, а временные диаграммы работы - на рис.4.29,б. Как видно из временных диаграмм, счётчик имеет четыре состояния в течение двух тактов синхронизации. Если рассматривать только один выход Q1, то данную схему можно считать счётным триггером, срабатывающим по переходу 10 на входе С, а если рассматривать только один выход Q0, то её можно считать счётным триггером, срабатывающим по переходу 01.
& 1 |
|
& |
1 |
& |
|
& |
1 |
Q0 |
Q1 |
||
C |
|
|
|
|
|
а |
|
C |
|
|
t |
Q0 |
|
|
t |
Q1 |
|
|
t |
0 |
1 Цикл |
3 |
2 |
|
|||
|
|
б |
|
Рис.4.29. Кольцевой счётчик на основе мультиплексоров MS 2→1: |
|||
|
а - структура; б - временные диаграммы |
Ограничившись рассмотренными выше простыми схемами применения мультиплексора, перечислим более сложные варианты использования, опубликованные в литературе. В разделе 4.1 рассмотрена структура и возможные режимы работы универсального селектора - мультиплексора типа К561КП2, способного обрабатывать не только цифровые, но и аналоговые сигналы. В [15] рассмотрен способ уменьшения ёмкости памяти с помощью входного мультиплексора. В [16] предложена мажоритарная схема с приоритетом. В [17] рассмотрена схема двоичного шифратора клавиатуры, не чувствительного к дребезгу
контактов. В [18] предлагается использование мультиплексора для повышения производительности микропроцессора за счёт рациональной обработки сигналов запроса на прерывание. В [19] описаны типичные варианты применения программируемого мультиплексора: управление прохождением информации, расшифровка команд микропрограммируемой машины, реализация цифрового хронирующего генератора. В [20] рассматриваются «статистические», или «разумные» мультиплексоры, дающие возможность реализовать в сетях передачи данных многие функции, которые свойственны более дорогим сетевым процессорам с микропрограммным управлением и концентратором. Другим достоинством статистических мультиплексоров является то, что их распределенная логика позволяет им также работать в качестве модемов и устройств коммутации. В [21] описывается структура цифрового логарифмического преобразователя, который сжимает восьмиразрядный двоичный код в пятиразрядный в соответствии с законом 2n→ 4n. В [13] подробно рассматривается эффективная адресация жидкокристаллических индикаторов.
