Определение центра электрических нагрузок

Расчет ЦЭН производится для определения мест расположения цеховых трансформаторных подстанций и пункта приёма электрической энергии на генеральном плане завода, а также для построения картограммы нагрузок.

Построение картограммы производится на основании результатов определения расчетных нагрузок цехов. Картограмма строится из условия, что площади кругов в выбранном масштабе являются расчетными нагрузками цехов (рис. 2).

На генеральном плане завода произвольным образом выбираем оси координат. Координаты центра электрических нагрузок завода определяются по следующим формулам:

мм,

мм,

где ,– координаты ЦЭН дляi-го цеха;

– расчетная нагрузка i-го цеха;

Таким образом, центр электрических нагрузок завода находится в точке с координатами (106,54;83,977). Смещаем ЦЭН в сторону источника питания.

Определяем радиус ремонтно-механического цеха:

мм,

где – расчетная активная мощность с учетом осветительной нагрузки;

= 8 кВт/мм² – масштаб.

Осветительная нагрузка показывается в виде сегмента круга. Угол сектора определяется по формуле:

.

Расчет центра электрических нагрузок сведем в таблицу 7

Таблица 7 - Расчет центра электрических нагрузок

№ цеха	Uном, кВ	Pро, кВт	Pр, кВт	yi, мм	xi, мм	ri, мм	αi, …°
Кузнечно – сварочный цех	0,4 (6 кВ)	31,14	431,14	146	20	4,143	26,002
Цех термообработки протяжек и фрез		67,86	4488	135	91	13,366	5,443
Цех плашек, метчиков, протяжек и фрез		135,642	10940	46	126	20,865	4,465
Цех термообработки метчиков		28,274	410,774	139	129	4,044	24,779
РМЦ		23,562	226,893	29	76	3,005	37,385
Инструментальный цех		23,321	148,321	25	15	2,43	56,603
Компрессорная (0,4 кВ)		20,744	488,244	30	55	4,409	15,296
Насосная (0,4 кВ)		19,653	1550	138	157	7,854	4,566
Заводоуправление		24,4	114,4	69	65	2,134	76,784
Заготовительный цех		4,067	184,067	110	32	2,707	7,955
Гальванический цех		31,186	1471	137	53	7,653	7,631
Склад готовой продукции		2,449	452,449	112	12	4,244	1,949
ЦЗЛ		15,006	215,006	63	20	2,926	25,126
Компрессорная (6 кВ)			6970	30	55	16,657	0,00
Насосная (6 кВ)			7183	138	157	16,910	0,00

Рисунок 2 - Картограмма электрических нагрузок инструментального завода

Построение графиков электрических нагрузок

Графики электрических нагрузок дают представление о характере изменения нагрузок в течение характерных суток или всего года. Графики электрических нагрузок используются при определении потерь электроэнергии в элементах СЭС, а также при выборе силовых трансформаторов и других целей.

Необходимые данные приведены в табл. 8.

Таблица 8 – Ведомость суточных электрических нагрузок

Часы	Зима		Лето
	%	S, МВ∙А	%	S, МВ∙А
0	35	14,718	32	13,456
1	35	14,718	32	13,456
2	33	13,877	30	12,615
3	35	14,718	32	13,456
4	35	14,718	32	13,456
5	32	13,456	27	11,354
6	27	11,354	20	8,41
7	50	21,025	41	17,241
8	92	38,686	82	34,481
9	100	42,05	92	38,686
10	100	42,05	92	38,686
11	93	39,107	92	38,686
12	88	37,004	85	35,743
13	97	40,789	92	38,686
14	93	39,107	88	37,004
15	90	37,845	84	35,322
16	85	35,743	78	32,799
17	90	37,845	81	34,061
18	90	37,845	82	34,481
19	88	37,004	80	33,64
20	93	39,107	88	37,004
21	93	39,107	90	37,845
22	86	36,163	83	34,902
23	70	29,435	67	28,174

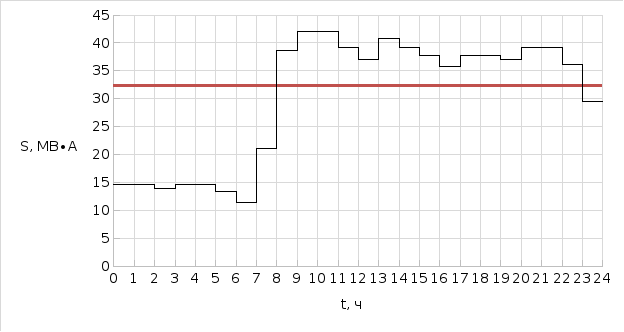

Рисунок 3 – Суточный график нагрузки (зима)

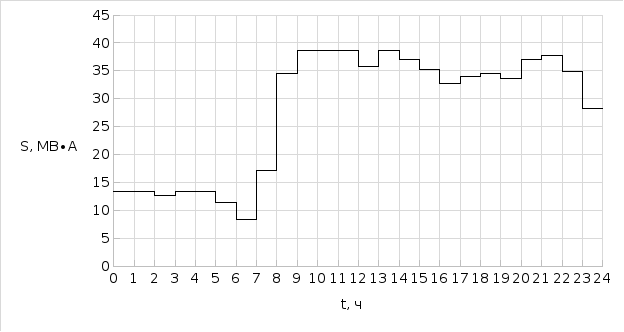

Рисунок 4 – Суточный график нагрузки (лето)

Построим годовой график нагрузки инструментального завода (рис. 5).

Рисунок 5 – Годовой график нагрузки инструментального завода

Из графика следует, что продолжительность использования максимальной нагрузки равна:

ч.
