1.4. Фильтры Классификация сглаживающих фильтров
Все схемы сглаживающих фильтров можно разделить на группы:
I группа – фильтры состоящие из одного элемента: индуктивные, емкостные.
II группа – Г-образные фильтры, состоящие из двух элементов.
Г-образный реостатно-емкостный фильтр целесообразно применять при малых выпрямленных токах (менее 15…20 мА) и небольших значениях коэффициента сглаживания. Такой фильтр является достаточно дешевым, имеет малые размеры и вес. Его недостатком является малый КПД из-за большого падения выпрямленного напряжения на сопротивлении фильтра.
Г-образный индуктивно-емкостный (LC) фильтр применяется в источниках средней и большой мощности вследствие того, что падение напряжения на фильтре можно сделать сравнительно малым и тем самым обеспечить более высокий КПД.
Недостатки LC – фильтров:
1) сравнительно большие размеры и вес (при низкой частоте первичного источника);
2) дроссель фильтра является источником помех, создаваемых магнитным полем рассеяния;
3) дроссель фильтра иногда является причиной сложных переходных процессов, приводящих к искажениям в работе устройств (усилителя, передатчика и т.п.);
4) фильтр не устраняет медленных изменений питающих напряжений.
III группа – сложные фильтры состоящие из различных комбинаций первой и второй групп – П-образные и многозвенные;
IV группа – фильтры с параллельными и последовательными резонансными контурами;
V группа – фильтры с компенсацией переменной составляющей на выходе фильтра;
VI группа – активные фильтры.
Качество сглаживания характеризуется величиной максимально допустимой амплитуды переменной составляющей.
Таким образом, основным требованием к фильтру является заданная величина коэффициента его фильтрации, либо для гармоники наиболее нужной частоты, либо для отдельных гармоник, либо для всего комплекса гармоник, содержащихся в выпрямленном напряжении.
Дополнительными требованиями к фильтрам являются:
Минимально возможное падение постоянной составляющей напряжения на элементах фильтра.
Отсутствие заметных искажений, вносимых в работу нагрузки.
Отсутствие недопустимых перенапряжений и сверхтоков при переходных процессах.
Высокие массогабаритные показатели.
Коэффициент пульсаций
Выпрямленное
напряжение (ЭДС)
-
,
(напряжение до ФУ) как любую периодическую
несинусоидальную функцию можно разложить
в ряд Фурье, т.е. представить в виде суммы
постоянной составляющей и суммы
переменных гармонических составляющих.
Первый член разложения в ряд Фурье –
постоянная составляющая
(
)
– среднее значение выпрямленного
напряжения (ЭДС). Сумма переменных
гармонических составляющих называетсянапряжением
пульсаций
(
).
Также можно представить в виде суммы
постоянной
и пульсирующей
составляющих напряжение в нагрузке
(напряжение после ФУ). Значение пульсации

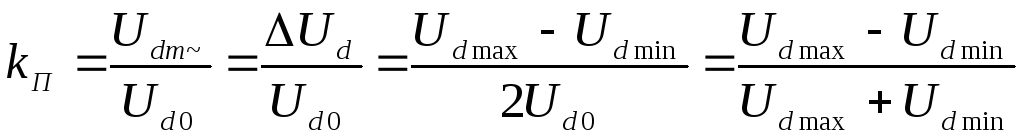

задаетсякоэффициентом
пульсаций,
равным отношению максимального значения
пульсации к постоянной составляющей
напряжения:
, (1.6)
где
- полуразность между наибольшим и
наименьшим мгновенными значениями
напряжения в нагрузке
(рис. 1.12). Аналогично можно записать
выражения для коэффициента пульсаций
выпрямленного напряжения
.
Рис.
1.12. График напряжения
с постоянной составляющей
и пульсирующей
.
Также пользуются коэффициентом пульсаций k-й гармоники, который равен отношению амплитуды k-й гармонической напряжения пульсаций к среднему значению напряжения
(до ФУ) и
(после ФУ) (1.7)
Следует отметить, что во многих литературных источниках по электронике под коэффициентом пульсаций называют коэффициент пульсаций 1-й гармоники, равный отношению амплитуды первой (основной) гармоники напряжения пульсаций к среднему значению напряжения. Это верно, если суммой высших гармонических напряжения пульсаций относительно первой (основной) можно пренебречь.
Известно, что для выпрямителя без ФУ коэффициент пульсаций по k-й гармонике выпрямленной ЭДС:
,
где p
– число пульсаций в кривой выпрямленного
напряжения (пульсность схемы выпрямления).
При p
= 2 получим
,
и амплитуда 2-й гармонической составляет
20% от первой (основной) гармоники. Приp
= 6 получим
,
и амплитуда 2-й гармонической составляет
24,5% от первой (основной) гармоники.
