3.2.2. Разделы библиотеки SimPowerSystems
Откроем окно
MATLAB,
а из него кнопкой
вызовем окно обозревателя Simulink
Library
Browser
(см. рис. 3.2). Закроем в левой части окна
открывшееся дерево библиотеки Simulink,
щелкнув ЛКМ по значку «-» (возле Simulink),
а затем откроем дерево SimPowerSystems
щелчком ЛКМ по значку «+» (возле
SimPowerSystems).
Чаще бывает удобнее работать с окном,
содержащим пиктограммы разделов
SimPowerSystems.
Чтобы его открыть, следует установить
указатель мыши на главную строку дерева
SimPowerSystems
и нажать ПКМ. Появится строка с надписью
“Open
the
SimPowerSystems
Library”.
После щелчка по этой строке ЛКМ открывается
ожидаемое окно “Library:powerlib2”
с пиктограммой разделов (рис. 3.12).
Отметим, что порядок следования разделов
в дереве SimPowerSystems
и в окне Library:
powerlib2
отличается.

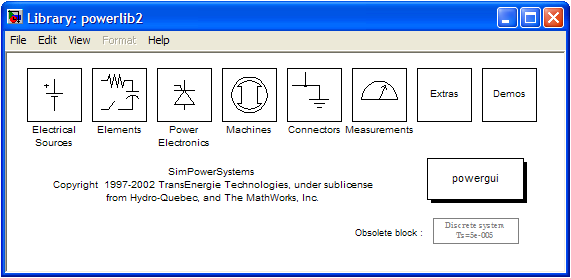

Рис. 3.12. Окно библиотеки Library: powerlib2 - SimPowerSystems.
Видно, что библиотека SimPowerSystems в MATLAB (версия 6.5) содержит следующие основные разделы (рис. 3.12):
Electrical Sources – источники электрической энергии;
Elements – электротехнические элементы;
Power Electronics – устройства силовой электроники;
Machines – электрические машины;
Connectors – соединительные элементы;
Measurements – измерительные и контрольные устройства;
Extras (Extra Library) – дополнительные устройства;
Demos – набор демонстрационных моделей.
Кроме того, в этом окне содержится блок Powergui для проведения анализа свойств исследуемой модели. На основе блоков из перечисленных разделов имеется возможность создавать виртуальные модели довольно сложных в схемотехническом отношении источников вторичного электропитания и устройств силовой электроники.
Основными базисными единицами электрических величин, которые выбраны для разработки моделей в SimPowerSystems, являются две независимые величины:
- базисная мощность,
равная номинальному значению мощности
устройства (ВА).
- базисное напряжение,
равное номинальному действующему
значению напряжения питания устройства
(В).
Все остальные
электрические базисные единицы
определяются через эти две единицы.
Например, базисный электрический ток
(А) и базисное сопротивление
(Ом).
Для цепей переменного
тока должна задаваться базисная частота
,
равная, как правило, номинальной частоте
питающего напряжения
.
Для трансформатора, имеющего несколько обмоток, одна и та же мощность (номинальная мощность трансформатора) будет использоваться для всех обмоток. Однако в соответствии с приведенными выше выражениями каждая обмотка может иметь различные базисные напряжение, ток и сопротивление [26].
В дальнейшем при описании основных разделов библиотеки SimPowerSystems рассматривается ограниченный набор блоков, входящих в тот или иной раздел. Описание практически любого стандартного блока как библиотеки SimPowerSystems, так и любой другой библиотеки представленной в дереве Simulink Library Browser, приведено в инструкциях Help. Для вызова Help конкретного блока необходимо навести курсор мыши на его пиктограмму в “дереве” раздела (окно обозревателя рис. 3.2.) и нажать ПКМ, в всплывшем окне следует щелкнуть ЛКМ на команду Help по данному блоку. Можно также воспользоваться меню Help окна Simulink Library Browser – “Help \ Help on the selected block”.
