Федеральное агентство по образованию
Томский Государственный Университет Систем Управления и
Радиоэлектроники
(ТУСУР)
Кафедра промышленной электроники (Прэ)
Отчёт по лабораторной работе №3
По дисциплине: «Основы преобразовательной техники»
тема: «Исследование управляемого выпрямителя однофазного тока с нулевой точкой вторичной обмотки трансформатора»
Проверил: Выполнили студенты гр.364-3:
_______Четвергов К.В. ________Боченин В.А.
________Корниенко И.А.
2007
Введение
Целью данной работы является изучение свойств выпрямителя при работе на активную и активно-индуктивную нагрузку. Исследование процессов коммутации выпрямителя и изучение влияния на эти процессы индуктивности на стороне переменного тока. А также сопоставление интегральных характеристик выпрямителя в различных режимах работы.
1. Описание экспериментальной установки:
На рис.1. представлена схема экспериментальной установки.

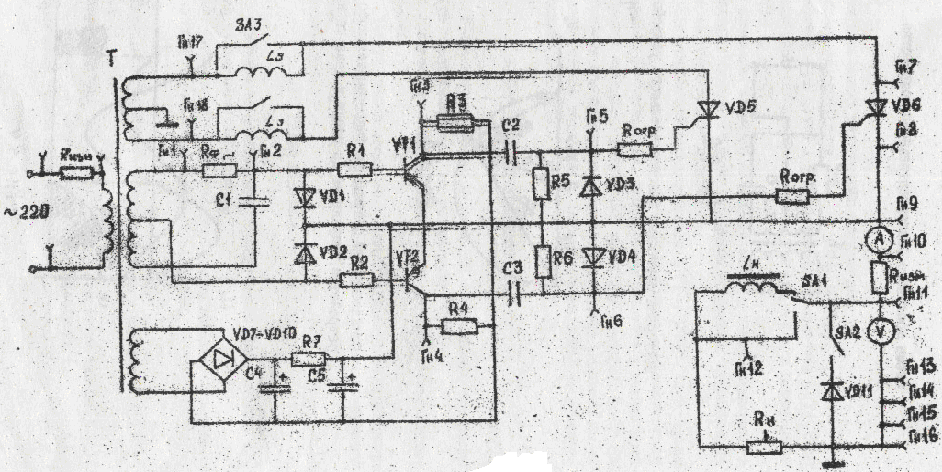

Рис.1. – Схема исследуемого выпрямителя.
На схеме указаны измерительные приборы. Активная нагрузка меняется дискретно от 20 до 120 Ом, индуктивная нагрузка подключается с помощью тумблера SA1. Величина среднего выпрямленного напряжения UdСР и Id контролируются измерительными приборами. Для снятия осциллограмм в характерных точках служат контрольные гнёзда Гн1 по Гн18. С помощью тумблера SA2 можно подключить нулевой диод VD11. Тумблер SA3 позволяет подключить дроссели L3, имитирующие увеличение индуктивности рассеяния вторичных обмоток трансформатора.
Примечание. Исследуется выпрямитель маломощный, у которого активное сопротивление обмоток больше реактивного. Подключая в каждую вторичную обмотку дроссели, обеспечивает возможность увидеть и замерить угол коммутации.
2. Результаты работы их анализ:
1) Исследуем работу двухполупериодного управляемого выпрямителя на активную нагрузку.
-
Снимаем и строим регулировочную характеристику выпрямителя Ud = f(α) при активной нагрузке
α, град |
15 |
35 |
65 |
70 |
80 |
130 |
160 |
180 |
Ud, В |
16,8 |
15,5 |
13 |
12,1 |
10,3 |
5,1 |
2 |
1,2 |

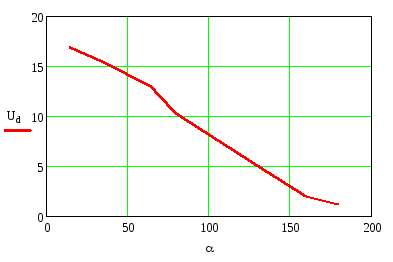

Рисунок 1 – Регулировочная характеристика выпрямителя на активную нагрузку
-
Осциллограммы выпрямителя при работе на активную нагрузку.
а) Напряжение на нагрузке Ud при угле регулирования
α = 35° α = 70°
б) Напряжение на тиристоре при угле регулирования
α = 35° α = 70°
в) Выпрямленный ток id при угле регулирования
α
= 35°
α =
70°
-
Снимаем и строим внешнюю характеристику выпрямителя Ud = f(Id) при α=35° и α=70°
-
α=35°
Id, A
0,77
0,44
0,22
0,18
0,16
Ud, B
15,5
16,8
17,5
17,6
17,6
α=70°
Id, A
0,61
0,22
0,18
0,14
0,12
Ud, B
12,1
13,3
13,6
13,7
13,8

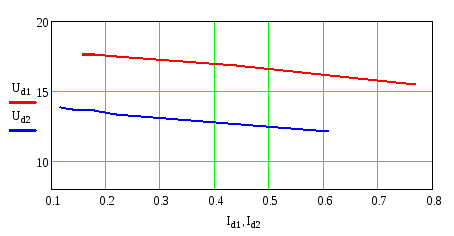

Рисунок 2 – Внешняя характеристика выпрямителя при α=35°, α=70°
