Введение.

Целью данной лабораторной работы является изучение работы инвертора ведомого сетью, снятие характеристик инвертора, а также сопоставление интегральных характеристик инвертора.

Инвертированием называют процесс преобразования энергии постоянного тока в энергию переменного тока. Различают два типа инверторов: ведомые сетью (зависимые) и автономные. Если инвертор передает энергию из сети постоянного тока в сеть переменного тока, напряжение в которой уже задано работой других генераторов, и его работа определяется переменным напряжением сети, то он называется зависимым или ведомым сетью. Инверторы, работающие на изолированную, отдельную нагрузку, получили название автономные. Инверторы, ведомые сетью, нашли широкое применение в электроприводе постоянного тока.

1. Схема экспериментальной установки.

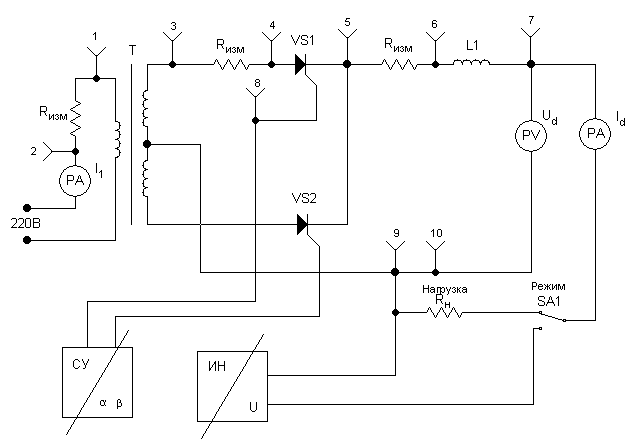

Рисунок 1.1 – Структурная схема стенда.

2. Результаты работы и их анализ.

   1. Снять входные характеристики при углах управления β = 20, 40, 60.

β = 20 Ud Id 1,5 0 3 0,003 5 0,006 10 0,04 17 0,1 18,5 0,2 19 0,25	Срыв происходит при токе 0,25 А и напряжении 19 В.

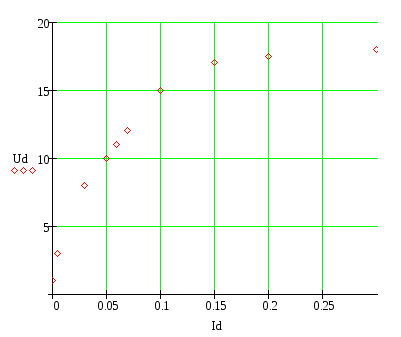

β = 40 Ud Id 1 0 3 0,005 8 0,03 10 0,05 11 0,06 12 0,07 15 0,1 17 0,15 17,5 0,2 18 0,3	Срыв происходит при токе 0,3 А и напряжении 18 В.

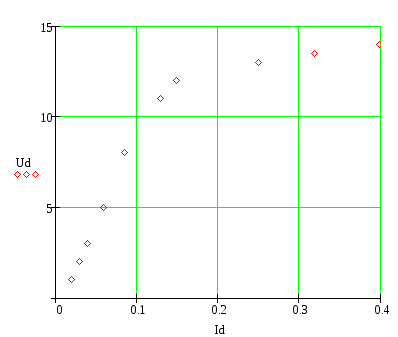

β = 60 Ud Id 1 0,02 2 0,03 3 0,04 5 0,05 8 0,085 11 0,13 12 0,15 13 0,25 13,5 0,32 14 0,4	Срыв происходит при токе 0,4 А и при напряжении 14 В.

Из полученных данных видно, что при увеличении угла управления ток срыва растет, а напряжение срыва уменьшается.

2. Снять ограничительную характеристику

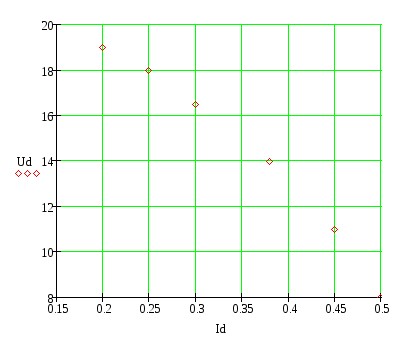

Udm Idm  = 30 19 0,2  = 40 18 0,25  = 50 16.5 0.3  = 60 14 0.38  = 70 11 0.45  = 80 8 0.5

3. Снять входные характеристики при  = 30, 70

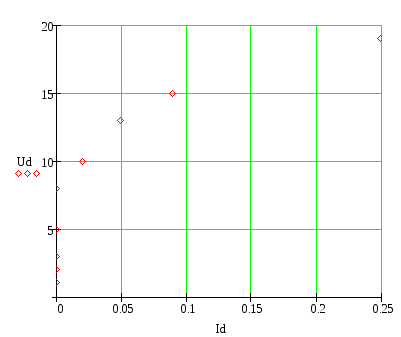

 = 30 Ud Id 1,1 0 2 0 3 0 5 0 8 0 10 0,02 13 0,05 15 0,09 19 0,25	Срыв происходит при токе 0,2 А и напряжении 19 В.

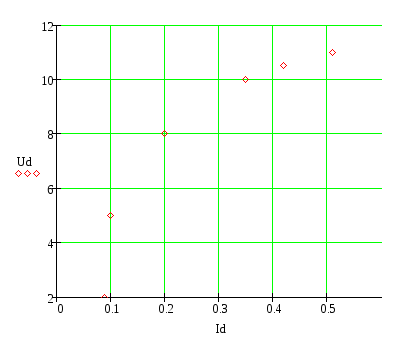

 = 70 Ud Id 2 0,09 5 0,1 8 0,2 10 0,35 10,5 0,42 11 0,51	Срыв происходит при токе 0,51 А и напряжении 11 В.

4. Снять осциллограммы токов и напряжений.

   1. Мгновенное значение собственной противо-Э.Д.С.

β = 50 β = 70

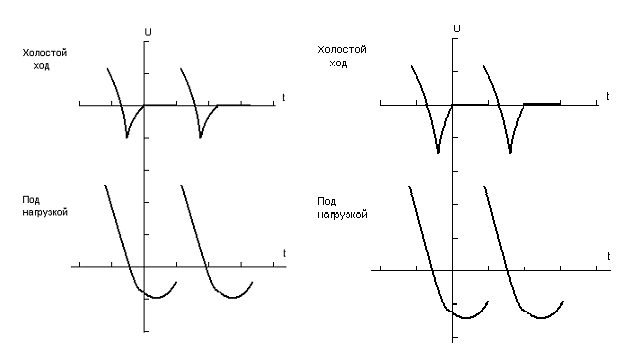

Рисунок 2.1 – Осциллограммы собственной противо-Э.Д.С.

2.4.2 Токи вентилей под нагрузкой

I = 0,4 А β = 60 I = 0,1 А β = 60

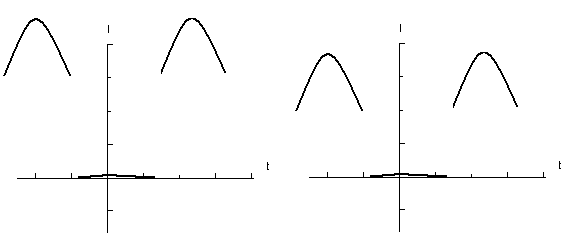

Рисунок 2.2 – Осциллограммы токов вентилей

3. Запускающие импульсы.

β = 60

Рисунок 2.3 – Осциллограмма запускающих импульсов

3. Напряжение на аноде тиристора.

β = 60

Рисунок 2.4 – Осциллограмма запускающих импульсов

2.4.5 Напряжение U₁ и токи I₁

ВЫВОДЫ

1. В данной лабораторной работе был исследован однофазный управляемый инвертор, экспериментально построены его входные характеристики, осциллограммы.

2. Наблюдается, что входные характеристики заметно отличаются от прямых, какими они должны быть, что обусловлено неидеальностью установки и условий исследования.

3. При работе на непрерывных токах наблюдается более стабильная работа инвертора, а также лучшие показатели, чем на прерывистых.
