19. Назначение и принцип действия дистанционной защиты.

Принцип действия дистанционной защиты основан на контроле изменения сопротивления. Например, если защищаемым объектом является линия, то в нормальном режиме параметры напряжения на шинах и тока в линии близки к номинальным: U_Л = U_HОРМ, I_Л = I_НОРМ, отношениесоответствует нормальному режиму.

При возникновении короткого замыкания напряжение на шинах уменьшается, ток в линии увеличивается, контролируемое сопротивление уменьшается .

В свою очередь, Z_K = Z₀ L_K ,

где Z₀ - сопротивление 1 км линии;

L_K - длина линии (км).

Следовательно, контролируя изменение сопротивления, можно определить факт возникновения короткого замыкания и оценить удаленность точки короткого замыкания.

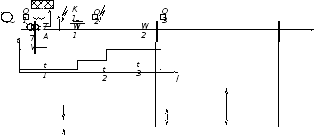

Обычно дистанционная защита выполняется в виде трех ступеней, характеристика ее времени срабатывания представлена на рис. Первая ступень предназначена для работы при коротких замыканиях на защищаемой линии Z_СЗ < Z_Л, то есть сопротивление срабатывания защиты должно быть меньше сопротивления линии.

Для идеальных трансформаторов тока и трансформаторов напряжения и при отсутствии погрешностей измерительных органов в последнем выражении должен стоять знак равенства, однако наличие погрешностей может привести к ложной работе защиты при коротком замыкании на смежных присоединениях.

Как правило, первая ступень охватывает 85 % длины защищаемой линии. При коротких замыканиях в зоне действия первой ступени защита работает без выдержки времени, t¹ = 0.Вторая ступень предназначена для надежной защиты всей линии. Ее зона действия попадает на смежную линию, поэтому для исключения неселективного срабатывания защиты при коротком замыкании на отходящей линии в точке К₂ , вводится замедление на срабатывание, t² = 0.4 – 0.5 сек.

Третья ступень выполняет функции ближнего и дальнего резервирования.

Дистанционная защита удовлетворяет требованиям селективности в сетях любой конфигурации с любым числом источников питания.

Защита отличается сравнительно высоким быстродействием. В типовом исполнении дистанционная защита линий содержит три ступени.

Дистанционная защита в качестве основной защиты линий от междуфазных коротких замыканий находит применение в сетях напряжением 110 - 220 кВ.

20. Характеристики срабатывания измерительных органов дистанционной защиты.

В качестве измерительных органов дистанционной защиты используются реле сопротивления, которые могут выполняться на индукционной или полупроводниковой основе. Основное отличие различных исполнений реле заключается в способе обработки поступающей информации о токе и напряжении.

Поведение реле сопротивления в различных режимах зависит от его характеристики Z_СР = f (_P), где _P - угол между током и напряжением, подводимых к реле. Полное сопротивление Z состоит из активного R и реактивного X сопротивлений: или, поэтому характеристику реле сопротивления представляют в плоскостиZ, откладывая R по горизонтальной , а Х - по вертик. оси. Характеристики измерительных органов дистанционных защит должны быть надежно отстроены от нагрузочных режимов, учитывать влияние сопротивления дуги.

1. Круговая характеристика с центром в начале координат.

Зона, ограниченная окружностью, является зоной действия реле. Сопротивление срабатывания таких реле не зависит от P , поэтому их называют реле полного сопротивления.

2. Круговая характеристика, проходящая через начало координат

_P

jX

Z_{CP МАКС}

Z_CP



0

Реле с такой характеристикой не работают при направлении тока из линии к шинам, поэтому оно является направленным. Точка 0 соответствует началу защищаемой линии. При коротком замыкании в начале линии, когда R и X равны нулю, реле не работает, что является его недостатком. Угол , при котором сопротивление срабатывания реле максимально, называется углом максимальной чувствительности.

R

jX

3. Реле с эллиптической характеристикой

Z_{CP МАКС}

Z_CP

Такие характеристики использовались для третьих ступеней защит с целью улучшения отстройки от рабочих режимов и получения большей чувствительности.



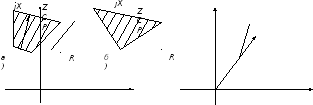

1. Реле с многоугольными хар-ми

R

Четырехугольная характеристика используется для выполнения второй и третьей ступеней защит. Ее верхняя сторона должна фиксировать концы защищаемых зон, правая боковая сторона обеспечивает отстройку от рабочих режимов.

Левая сторона отстраивает защиту от мощностей нагрузок, передаваемых к месту ее включения. Нижняя сторона обеспечивает работу защиты при близких повреждениях, сопровождающихся замыканием через переходное сопротивление.
