.pdfРис. П23.20. Удельное число грозовых отключений ВЛ 330 кВ на одноцепных стальных башенных опорах с двумя тросами при различной линейной изоляции:
а) 21 ПС70Е lразр = 2,67 м; б) 23 ПС70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м (на 100 км и 100 грозовых
часов); ВЛ с тросом; ------ ВЛ без троса
Рис. П23.21. Удельное число грозовых отключений ВЛ 330 кВ на двухцепных стальных башенных опорах с одним тросом при различной линейной изоляции:
а) 21 ПС70Е lразр = 2,67 м; б) 23 ПС70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м
(на 100 км и 100 грозовых часов) |
ВЛ с тросом; ------ |
ВЛ без троса |

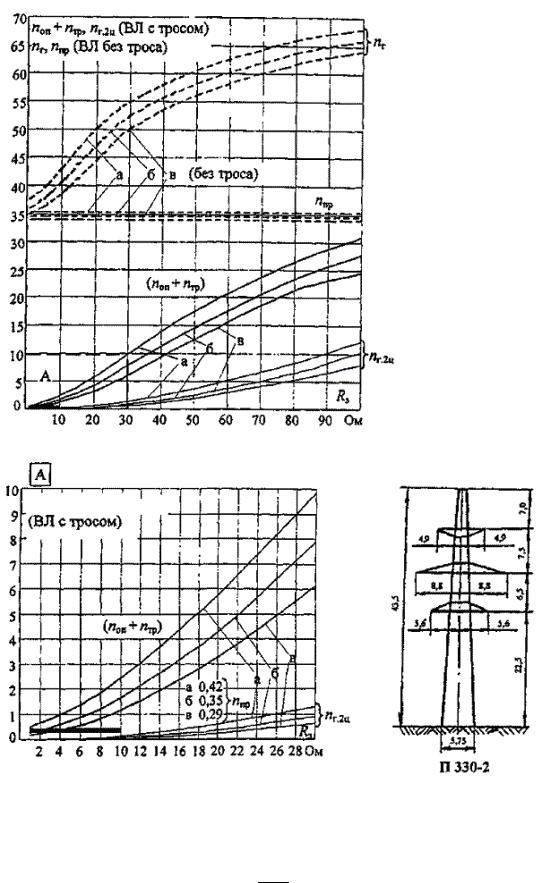

Рис. П23.22. Удельное число грозовых отключений ВЛ 330 кВ на двухцепных стальные башенных опорах с двумя тросами при различной линейной изоляции:
а) 21 ПС70Е lразр = 2,67 м; б) 23 ПС70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м (на 100 км и 100 грозовых
часов); ВЛ с тросом; ------ ВЛ без троса
Рис. П23.23. Удельное число грозовых отключений ВЛ 330 кВ на портальных стальных опорах на оттяжках с двумя тросами при различной линейной изоляции:
а) 21 ПС70Е lразр = 2,67 м; б) 23 С70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м (на 100 км и 100 грозовых часов);
ВЛ с тросом; ------ ВЛ без троса
Рис. П23.24. Удельное число грозовых отключений ВЛ 330 кВ на одноцепных портальных железобетонных опорах с двумя тросами при различной линейной изоляции:
а) 21 ПС70Е lразр = 2,67 м; б) 23 ПС70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м (на 100 км и 100 грозовых
часов); ВЛ с тросом; ------ ВЛ без троса
Рис. П23.25. Удельное число грозовых отключений ВЛ 330 кВ на двухцепных портальных двухъярусных железобетонных опорах при различной линейной изоляции:
а) 21 ПС70Е lразр = 2,67 м; б) 23 ПС70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м (на 100 км и 100 грозовых
часов); ВЛ с тросом; ------ ВЛ без троса
Рис. П23.26. Удельное число грозовых отключений ВЛ 500 кВ на портальных стальных опорах на оттяжках с двумя тросами при различной линейной изоляции:
а) 25 ПС70Е lразр = 3,18 м; б) 30 ПС70Е lразр = 3,81 м; в) 37 ПС70Е lразр = 4,70 м (на 100 км и 100 грозовых
часов); ВЛ с тросом; ------ ВЛ без троса
Рис. П23.27. Удельное число грозовых отключений ВЛ 500 кВ на стальных опорах типа «рюмка» с двумя тросами при различной линейной изоляции:
а) 25 ПС70Е lразр = 3,18 м; б) 30 ПС70Е lразр = 3,81 м; в) 37 ПС70Е lразр = 4,70 м (на 100 км и 100 грозовых часов); ВЛ с тросом; ------ ВЛ без троса
Рис. П23.28. Удельное число грозовых отключений ВЛ 500 кВ на портальных железобетонных опорах с двумя тросами при различной линейной изоляции
а) 25 ПС70Е lразр = 3,18 м; б) 30 ПС70Е lразр = 3,81 м; в) 37 ПС70Е lразр = 4,70 м (на 100 км и 100 грозовых
часов); ВЛ с тросом; ------ ВЛ без троса

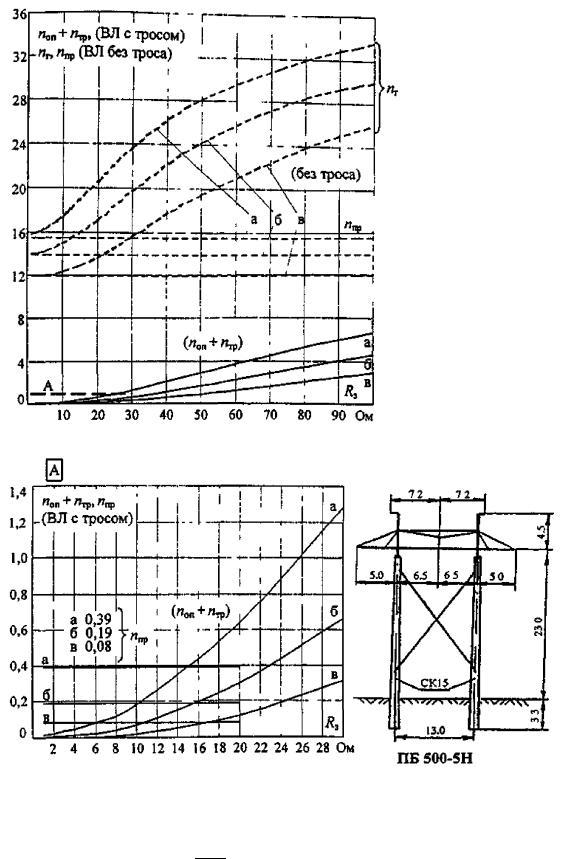

Рис. П23.29. Удельное число грозовых отключений ВЛ 500 кВ на портальных железобетонных опорах с оттяжками (hon = 27 м) и двумя тросами при различной линейной
изоляции:
а) 25 ПС70Е lразр = 3,18 м; б) 30 ПС70Е lразр = 3,81 м; в) 37 ПС70Е lразр = 4,70 м (на 100 км и 100 грозовых часов); ВЛ с тросом; ------ ВЛ без троса
