12. Дифференциальная защита линий

Токовая поперечная дифференциальная защита

Схема защиты

В сетях с малым током замыкания на землю защита выпол­няется на двух фазах. В сетях с большим током замыкания на землю защита устанавливается на трех фазах. В этом случае тран­сформаторы тока на каждой линии соединяются по схеме полной звезды с нулевым проводом.

Для отключения защиты при отключении одной из параллель­ных линий устанавливается отключающее устройство. В дополнение к отключающему устройству можно предусматривать автоматическое отключение защиты посредством блок-контактов Б_I и Б_II на разъединителях. При отключении одного из разъединителей его блок-контакт разрывает цепь, по которой подается плюс к защите.

12. Дифференциальная защита линий

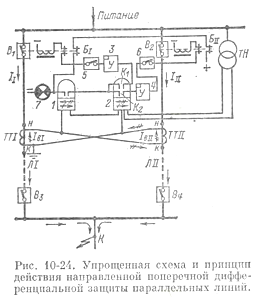

Направленная поперечная дифференциальная защита. Принцип действия

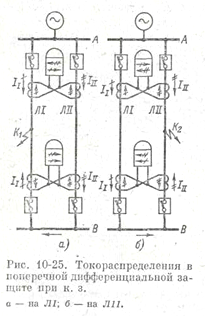

При идеальной работе ТТ вторичные токи равны и тогда ток в реле равен 0.

При внешних к.з., а также при нагрузке и качаниях защита не действует. Однако вследствие погрешности трансформаторов тока и не­которого неравенства сопротивлений линий вторичные токи I_ВI и I_ВII несколько различаются по величине и фазе, в результате чего в реле появляется ток небаланса /_р = I_нб.

Для исключения работы защиты при внешних к. з. ее ток срабатывания должен удовлетворять условию I_с.з > I_нб.

12. Дифференциальная защита линий

Направленная поперечная дифференциальная защита

Схемы

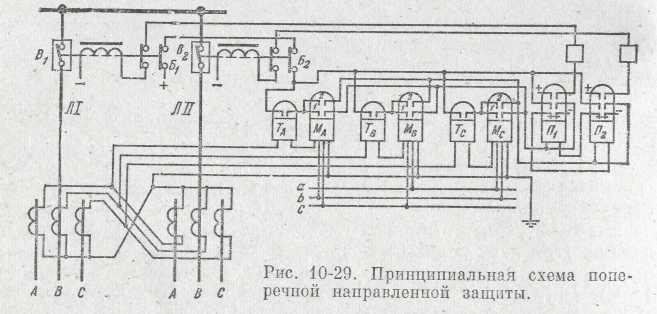

В качестве примера рассмотрим схему трехфазной защиты.

Рассмотренная трехфазная схема применяется в сети с боль­шим током замыкания на землю от всех видов к. з.

В сети с малым током замыкания на землю, а также и в сети с глухозаземленной нейтралью при наличии поперечной дифферен­циальной защиты нулевой последовательности применяется двухфазная схема, отличающаяся от рассмотренной отсутствием трансформаторов тока, пусковых реле и реле мощ­ности на одной фазе (например В).

12. Дифференциальная защита линий

Выбор уставок направленной поперечной дифференциальной защиты, включенной на фазные токи

Ток срабатывания пусковых реле защиты должен удовлетво­рять четырем требованиям:

1. Пусковые реле не должны действовать от тока небаланса I_нб, возникающего при внешних к. з.

Для этого их ток срабатывания должен выбираться больше максимального тока небаланса при к. з. на шинах противополож­ной подстанции

I_с.з = k_н I_{нб.макс,} где k_н =1,5 ÷ 2.

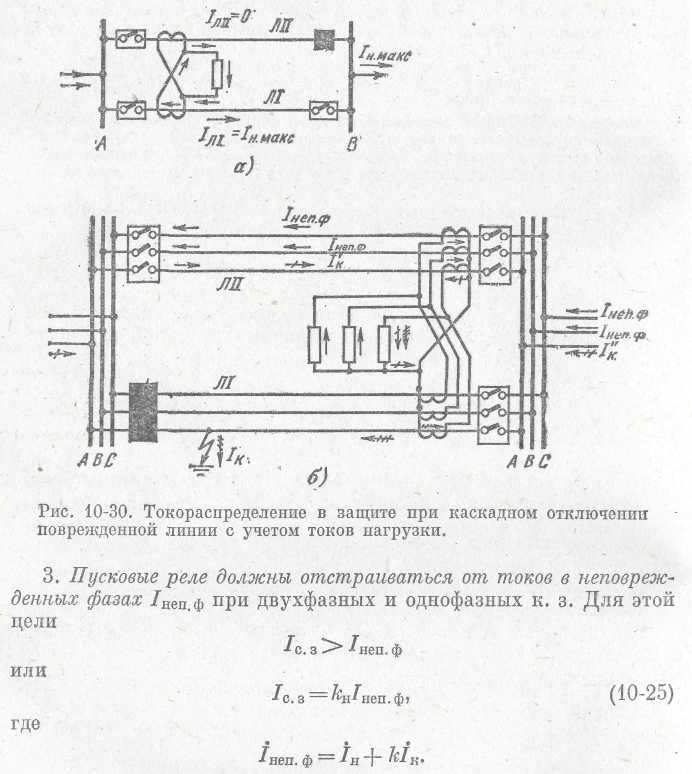

2. Пусковые реле должны быть отстроены от суммарного тока нагрузки I_{н макс} параллельных линий для предотвращения ложного действия защиты при отключении одной из линий с противополож­ной стороны в нормальном режиме.

Чтобы не допустить такого отключения, необходимо иметь:

I_с.з > I_н._макс, или I_с.з = k_н I_н._макс, где k_н — коэффициент надежности.

3. Пусковые реле должны отстраиваться от токов в неповрежденных фазах I_неп.ф. при двухфазных и однофазных к.з. для этой цели: I_с.з > I_неп.ф., I_с.з = k_н I_неп.ф

При выполнении этих условий и пофазном пуске защиты неселективное отключение линии из-за ложной работы реле мощности исключается, поскольку пусковые реле неповрежденных фаз не будут работать.
