В сетях с изолированной нейтралью заземление корпуса является весьма эффективным методом защиты от косвенного прикосновения.

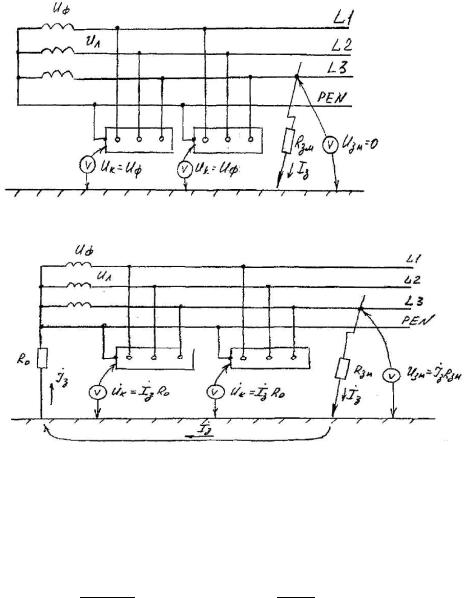

26. Замыкание фазы на землю в 3-х фазной четырёхпроводной сети до1 кВ с изолированной нейтралью.

( 3 фазные линии и нейтральный провод подключены к корпусам без заземления от 3ей фазы к земле изображено замыкание ).

Вывод: В 4х проводной сети с изолированной нейтралью при случайном замыкании фазы на землю между нулевым защитным проводом и землёй, а следовательно, между каждым зануленным корпусом и землей, возникает напряжение Uк, близкое к значению Uф. Например, при

Uф=220В, Uк≈220В. Что является весьма опасным.

27. Замыкание фазы на землю в

3-х фазной четырёхпроводной сети до 1

кВ с заземлённой нейтралью.

( 3 фазные линии и нейтральный провод подключены к корпусам с заземлением, от 3ей фазы к земле изображено замыкание ) В сети с заземленной нейтралью при случайном замыкании фазы на землю будет обеспечиваться безопасность, так как при замыкании фазы на землю фазное напряжение Uф разделится пропорционально сопротивлениям Rзм (сопротивления замыкания фазы на землю) и Rо (сопротивление заземления нейтрали), благодаря чему напряжение между зануленным оборудованием и землей Uк снизится и будет равно:

При таком напряжении и токе прикосновение к корпусу неопасно.

28. Замыкание фазы на корпус при обрыве нулевого защитного проводника в сети без повторного и с повторным заземлением нулевого защитного проводника.

Для уменьшения опасности поражения людей электрическим током в случаях обрыва нулевого защитного проводника и замыкания фазного проводника на корпус применяют повторное заземление нулевого защитного проводника.

При случайном обрыве нулевого защитного провода и замыкании фазы на корпус (за местом обрыва) отсутствие повторного заземления приведёт к тому, что напряжение относительно земли оборванного участка нулевого защитного провода и всех присоединенных к нему корпусов окажется равным фазному напряжению сети (Uф)

(2 рисунка 3 фазных провода плюс нейтральный, на нейтральном проводе навешаны 3 электроустанвки, после первой показан обрыв нейтрального провода, От 3ей фазы изображен замыкание на корпус, на 2ом рисунке отличие: после электроустановок

нейтраль заземлена еще раз.)

Это напряжение опасное для человека будет существовать длительно, поскольку поврежденная электроустановка не будет отключаться от защиты, а обрыв нулевого проводника трудно обнаружить, чтобы отключить вручную.

Если же нулевой защитный проводник будет иметь повторное заземление, то при его обрыве сохранится цепь тока Iз через землю (рис. 4.9, б), а напряжение прикосновения на корпусе относительно земли за местом обрыва снизится до назначения:

где: IЗ – ток, проходящий через землю, RП – сопротивление повторного заземления нулевого защитного провода

Корпуса электрооборудования, присоединенные к нулевому защитному проводнику до места обрыва также окажутся под напряжением относительно земли:

Сумма Uк и U0 равны фазному напряжению: Uк + U0= Uф Если Rо= Rn, то корпуса, присоединенные к нулевому защитному проводу, как до, так и после обрыва, будут иметь

одинаковый потенциал: Uк = U0= 0,5Uф

Этот случай является наименее опасным, так как при других соотношениях R0 и Rn часть корпусов будет находиться под напряжением большим 0,5 Uф, а другая часть корпусов под напряжением меньшим 0,5 Uф.

Поэтому повторное заземление значительно уменьшает опасность поражения электрическим током, возникающую при обрыве нулевого защитного проводника, но не может обеспечить условий безопасности, которые существовали до обрыва.

29. Схема, поясняющая недопустимость одновременного заземления и зануления разных корпусов электрооборудования в одной сети.

В сети, где применяется защитное зануление, запрещается заземлять корпус электроприемника, не присоединив его к нулевому защитному проводу.

Объясняется это тем, что в случае замыкания фазы на заземленный, но не присоединенный к нулевому защитному проводнику корпус электрооборудования (рис. 4.14), образуется цепь тока Iз через сопротивление заземления этого корпуса Rз и сопротивление нейтрали источника тока R0.

В результате между этим корпусом и землей возникает напряжение:

Uк = Iз Rз

Одновременно возникает напряжение между нулевым защитным проводником и землей (между всеми корпусами присоединенными к нулевому защитному проводнику и

землей): U0= Iз R0

При Rз= Rо, Uк и U0 будут одинаковыми и равными половине фазного напряжения.

Например, в сети с Uф=220В напряжение между каждым корпусом и землёй будет равно 110В.

Указанные напряжения могут существовать длительно, пока электроустановка не будет отключена от сети вручную, т.к. защита из-за малого значения тока Iз может не сработать.

Следует отметить, что одновременное заземление и зануление одного и того же корпуса наоборот улучшает условия безопасности, т.к. создаёт дополнительное заземление нулевого проводника.

Зануление как и защитное заземление, необходимо выполнять в следующих случаях: в помещениях с повышенной опасностью и особо опасных в отношении поражения электрическим током, а также вне помещений при напряжении электроустановок выше 42 В переменного и 110 В постоянного тока; в помещениях без повышенной опасности при напряжении электроустановок 380 В и выше переменного и 440 В и выше постоянного тока

30.Принцип действия однофазного УЗО (схема).

Функционально УЗО является быстродействующим защитным выключателем, реагирующий на дифференциальный ток проводника, подводящего электроэнергию к защищаемому оборудованию.

Внутри УЗО установлен трансформатор тока нулевой последовательности, функцию первичной обмотки выполняет фазный и нулевой проводник, вторичная обмотка подключена на реле отключения.

Нормальный режим.

Трансформатор тока нулевой последовательности сравнивает токи(ток по фазному проводу протекающий на нагрузку и ток по нулевому проводу) I1=I2. Фазный ток наводит в магнитопроводе свой магнитный поток Ф1, нулевой наводит свой магнитный поток Ф2. Эти два потока взаимно компенсируются и во вторичной обмотке подключённой на реле отключения ЭДС не наводится, т.е ток не протекает Ip=0(нет дифференциального тока)

Аварийный режим.

Допустим нарушилась изоляция фазного провода и на корпусе электроустановки появился опасный потенциал. Если к корпусу прикасается человек, то часть электрического тока , которая идёт к электроустановке начнёт протекать через человека в землю( образуя цепь: человек-земля-заземление), т.е. часть тока не будет возвращаться по нулевому проводу и следовательно не будет равенства токов I1>I2 и во вторичной обмотке подключённой на реле отключения наведётся ЭДС, т.е потечёт ток Ip>0, следовательно реле сработает и питание электроустановки отключится.

Наибольшее допустимое время защитного автоматического отключения для электроустановок до 1 кВ. Для Uф=220В t=0,4 сек(для сетей с глухозаземлённой нейтралью), для сетей с изолированной нейтралью при том же напряжении 0,8 сек.

1.Электрозащитные а) изолирующие

-основные

-дополнительные б) ограждающие в) экранирующие

Изолирующие средства защиты служат для изоляции человека от токоведущих частей электрооборудования, находящегося под напряжением, а также для изоляции человека от земли.

Основное – изолирующее защитное средство, когда изоляция которого длительно выдерживает рабочее напряжение электроустановки и которое позволяет работать на токоведущих частях, находящихся под напряжением.

Дополнительное – изолирующее электрозащитное средство, которое само по себе не может при данном напряжении обеспечить защиту от поражения электрическим током, но дополняет основное средство защиты Ограждающие электрозащитные средства предназначены для временного ограждения токоведущих частей, к которым

возможно случайное прикосновение или приближение на опасное расстояние, а также для предупреждения ошибочных действий с коммутационными аппаратами. К ним относятся временные переносные ограждения – щиты и изолирующие накладки.

Экранирующие электрозащитные средства служат для исключения вредного воздействия на работающих электрических полей промышленной частоты. К ним относятся – индивидуальные экранирующие комплекты и переносные экранирующие устройства.

Вспомогательные средства защиты служат для защиты персонала от падения с высоты (предохранительные пояса, страхующие канаты), для безопасного подъема на высоту (лестницы) и для защиты от механических, световых, тепловых и химических воздействий электрического тока (защитные очки и щитки, противогазы и респираторы, каски защитные, рукавицы, пояса и канаты страховочные, специальная защитная одежда для защиты от электрической дуги).

32.Общие правила пользования средств защиты, применяемых в электроустановках.

1)Персонал, обслуживающий электроустановки, должен быть обеспечен всеми необходимыми средствами защиты, обучен правилам их применения и обязан пользоваться ими для обеспечения безопасности.

2)Помещения ЭУ комплектуются инвентарными средствами защиты согласно утвержденному перечню. Средства защиты могут выдаваться для индивидуального использования.

3)При работе следует пользоваться только исправными средствами защиты, имеющие штамп об использовании, не исправные изымаются.

4)Изолирующие защитные средства защиты следует пользоваться только по прямому назначению.

5)Изолирующие защитные средства защиты рассчитаны на применение в закрытых распределительных устройствах (ЗРУ), а в открытых РУ (ОРУ) – только в сухую погоду (в изморозь и при осадках пользоваться ими не допускается).

6)При пользовании средствами защиты не допускается прикасаться к изолирующей части за ограничительным кольцом или упором.

7)Всем находящимся в эксплуатации защитным средствам присваивается номер, за исключением касок, диэл. ковриков, подставок, плакатов безопасности, защитных ограждений. Номер наносится краской или выбивается на металле.

8)Периодичность проверки наличия и состояния средств защиты не реже 1 раза в месяцев. За исключением переносных заземлений проверяются 1 раз в 3 месяца.

9)Электрозащитные средства кроме ковриков, переносных заземлителей, ограждений и плакатов безопасности, периодически испытываются в специализированных лабораториях.

Все защитные средства имеющие номера фиксируются в специальном журнале учёта средств защиты, в журнале для каждого средства защиты указывается место хранения, срок испытания и осмотра, все защитные средства осматриваются раз в 6 месяцев за исключением заземлений, которые осматриваются раз в 3 месяца

Общие технические требования к средствам защиты:

1)Изолирующая часть должна ограничиваться кольцом или упором из электроизоляционного материала со стороны рукоятки.

2)Высота упора либо кольца должна быть не менее 3 мм.

33.Основные и дополнительные изолирующие электрозащитные средства, используемые в электроустановках.

Основное – изолирующее защитное средство, изоляция которого длительно выдерживает рабочее напряжение электроустановки и которое позволяет работать на токоведущих частях, находящихся под напряжением.

Дополнительное – изолирующее электрозащитное средство, которое само по себе не может при данном напряжении обеспечить защиту от поражения электрическим током, но дополняет основное средство защиты

В ЭУ выше 1 кВ основные средства защиты должны применяться одновременно с одним из дополнительных средств защиты. При необходимости защиты работающего от напряжения шага диэл. боты или галоши можно использовать без основных средств защиты.

34. Штанги изолирующие, используемые в электроустановках. Назначение, порядок применения, сроки испытаний.

Предназначены для операций с разъединителями, для замены предохранителей, для наложения переносных заземлений. Для освобождения пострадавшего от действия эл. тока.

Штанга изолирующая может быть цельной или сборной, рабочие части как правило смены. Штанга состоит из 3 частей:

1) Рукоятка, 2) Изолирующая часть, 3) рабочая часть Рабочая часть может быть сменной. Штанги подвергаются к высоковольтным испытаниям 1-2 раза в 2 года.

При работе на конструкции или вышке подниматься и спускаться следует без штанги. Для э.у до 35 кВ штангой должен оперировать один человек В э.у. выше 1 кВ штангой пользуются в диэлектрических перчатках Изолирующие штанги испытываются 1 раз в 2 года.

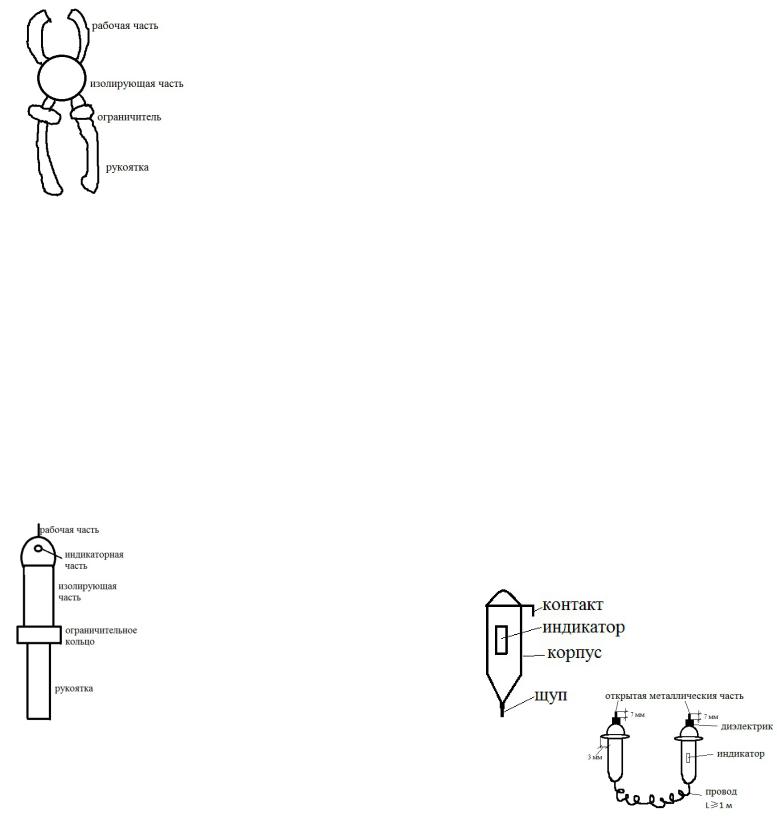

35. Клещи изолирующие, используемые в электроустановках. Назначение, порядок применения, сроки испытаний.

Клещи изолирующие предназначены для замены предохранителей в электроустановках до и выше 1 кВ, а также для наложения и снятия накладок, ограждений и др. аналогичных работ в электроустановках напряжением до 35 кВ включительно.

Клещи состоят из:

1) рабочей части (губок), 2) изолирующей части

3) рукоятки Имеется упор или ограничительное кольцо. Подвергаются к высоковольтным испытаниям 1 раз в 2 года.

При работе с клещами в электроустановках напряжением до 1 кВ необходимо применять средства защиты глаз и лица, а клещи держать на вытянутой руке, выше 1 кВ необходимо применять диэлектрические перчатки и средства защиты глаз и лица.

36.Перчатки диэлектрические, используемые в

электроустановках. Назначение, порядок применения, сроки испытаний.

Перчатки диэлектрические предназначены для защиты человека от поражения электрическим током при прямых прикосновениях к токоведущим частям электроустановок, находящихся под напряжением до 1 кВ, а также при пользовании ими как дополнительным средством защиты в электроустановках выше 1 кВ.

В электроустановках можно применять перчатки из диэлектрической резины с маркировкой по защитным

свойствам ЭВ и ЭН.

Длина диэлектрических перчаток должна быть не менее 350 мм.

Размер их должен позволять надевать под них трикотажные перчатки при пониженных температурах при работе в холодную погоду.

Высоковольтные испытания производятся 1 раз в 6 месяцев.

Перед применением перчатки проверяются отсутствие проколов путём скручивания перчаток в сторону пальцев. При работе в перчатках их края не допускается подвёртывать.

Периодически следует промывать перчатки содовым или мыльным раствором с последующей сушкой.

37. Указатели напряжения. Классификация, принцип работы, порядок использования в электроустановках.

Указатели напряжения выше 1 кВ. Назначение – предназначен для определения наличия или отсутствия напряжения на токоведущих частях.

Принцип действия указателей напряжения выше 1 кВ основан на емкостном токе протекающим через указатель.

Применяются двух- и однополюсные указатели.

Двухполюсные указатели работают при протекании активного тока.

Применение двухполюсных указателей считается предпочтительнее, однополюсные указатели работают при протекании ёмкостного тока.

Применение контрольных ламп для проверки отсутствия напряжения запрещено. Длина гибкого провода не должна быть менее 1 м.

Длина не изолированной части электрода-наконечника не должно превышать 7 мм. Напряжении индикации указателей до 1000 В должно быть не более 50 В Время проверки отсутствия напряжения не менее 5 секунд.

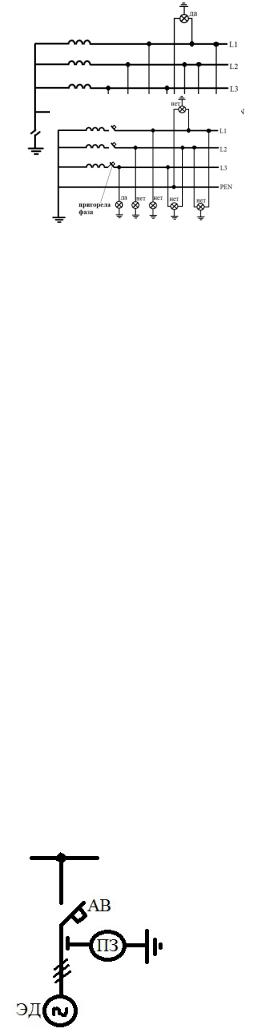

В сетях с глухо заземлённой нейтралью проверяется отсутствие фазных и линейных напряжений.

1)Необходимость проверки фазного напряжения связано с возможностью неполно фазным отклонением коммутационного аппарата. (рис.2 схема 2).

2)Необходимость проверки линейного напряжения связано с возможным аварийным режимом нейтрали (рис.1 схема 1).

38.Обувь специальная диэлектрическая. Назначение, порядок применения, сроки испытаний.

Обувь специальная диэлектрическая (галоши и боты) являются дополнительным электрозащитным средством при работе в закрытых (ЗРУ), а при отсутствии осадков – в открытых электроустановках (ОРУ).

Диэлектрическая обувь защищает работающих от напряжения шага.

В электроустановках напряжением до 1 кВ применяют галоши, а боты – при всех напряжениях. По защитным свойствам обувь обозначают: ЭН – галоши, ЭВ – боты.

Боты имеют отвороты, высота бот – не менее 16мм.

Галоши в эксплуатации испытываются напряжением 3,5 кВ в течение 1 минуты, с периодичностью 1 раз в год. Боты испытываются напряжением 15 кВ в течение 1 минуты с периодичностью 1 раз в 3 года. Электроустановки комплектуют диэлектрической обувью нескольких размеров.

Перед применением обувь осматривается для обнаружения дефектов (отслоений, наличия посторонних включений и т.п.).

39. Инструмент ручной изолирующий. Назначение, порядок применения в электроустановках, сроки испытаний.

Ручной изолирующий инструмент (отвёртки, пассатижи, кусачки, ключи гаечные, монтёрские ножи и т.п.) применяются в электроустановках до 1 кВ в качестве основного электрозащитного средства.

Инструмент изготавливается 2-ух видов:

1)инструмент из проводящего материала покрытый электроизоляционным материалом полностью или частично; 2)инструмент из электроизоляционного материала, имеющий, при необходимости, металлические вставки.

Металлическое жало не менее 10 мм. Изоляция стержня отверток должна оканчиваться на расстоянии не менее 10 мм от конца жала отвертки.

Упассатижей, плоскогубцев, кусачек и т.п., длина ручек должна быть не менее 400 мм, изолирующее покрытие должно иметь упор высотой не менее 10 мм на левой и правой частях рукояток и 5 мм на верхней и нижней частях рукояток, лежащих на плоскости.

Умонтёрских ножей минимальная длина изолирующих ручек должна быть 100 мм, на ручке должен находиться упор со стороны рабочей части высотой не менее 5 мм, а длина неизолированного лезвия не должна превышать 65 мм.

Инструмент испытывается с периодичностью 1 раз в год.

Инструмент в процессе эксплуатации осматривают периодически не реже 1 раза в 6 месяцев, а также перед каждым применением.

40.Заземления переносные. Назначение, выбор сечения, порядок применения в электроустановках.

Заземления переносные предназначены для защиты работающих на отключенных токоведущих частях электроустановок от ошибочно поданного или наведенного напряжения.

Провода переносных заземлений должны иметь сечение не менее 16 мм2 (в электроустановках до 1 кВ) и не менее 25 мм2 ( в электроустановках выше 1 кВ).

где: Smin – минимально допустимое сечение провода, мм2; Iуст – наибольшее значение установившегося тока к.з.;

tв – время наибольшей выдержки времени РЗ, с;

С – коэффициент, зависящий от материала проводов (для меди С=250; для алюминия С=152).

При выборе заземлений в эксплуатации следует также проверять их на электродинамическую устойчивость при к.з. по следующей формуле:

iдин.мин. = 2,55I уст - ток динамической устойчивости.

где: iдин.мин. – минимально необходимый ток динамической устойчивости для заземления;

Iуст – наибольшее установившееся значение тока к.з. Запрещается применять переносные заземления кустарного производства.

При больших значениях тока к.з., разрешается устанавливать несколько заземлений параллельно.

На каждом переносном заземлении должна быть бирка с номером номинальным напряжением ЭУ и сечением проводов. ПЗ после установки фиксируются в оперативном журнале и на оперативной схеме.

Установка ПЗ в ЭУ до 1 кВ разрешается с 3 группой, в ЭУ выше 1 кВ должно быть 2 работника: 1) с группой 3; 2) с группой 4. Снимать ПЗ во всех ЭУ может работник с группой 3.

В ЭУ до 1 кВ ПЗ становится в диэл. перчатках выше 1 кВ дополнительного применяются изолирующие штанги. ПЗ осматриваются 1 раз в 3 месяца, они не испытываются.

Учёт переносных заземлений ведётся на схемах и в журналах

41. Плакаты и знаки безопасности, используемые в электроустановках. Классификация, порядок применения.

Плакаты и знаки безопасности следует применять:

−для запрещения действий с коммутационными аппаратами, при ошибочном включении которых может быть подано напряжение на место работы (запрещающие плакаты);

−для предупреждения об опасности приближения к токоведущим частям, находящимся под напряжением

(предупреждающие плакаты и знаки);

−для разрешения отдельных действий только при выполнении конкретных требований (предписывающие

плакаты);

−для указания местонахождения различных объектов и устройств (указательные плакаты).

Знаки-стационарные. Плакатыпереносные По характеру применения плакаты могут быть постоянными и переносными, а знаки только постоянными.

Переносные плакаты применяют для подготовки рабочих мест при работах в ЭУ.

Постоянные плакаты и знаки, как правило, изготавливают из электроизоляционных материалов, а знаки безопасности наносятся на бетонные и металлические поверхности красками с помощью трафаретов.

42. Правила по охране труда при эксплуатации электроустановок. Оперативное обслуживание электроустановок.

Оперативное обслуживание (оперативные переключения) в электроустановках осуществляет оперативный или оперативно-ремонтный персонал.

Персонал оперативный – персонал, осуществляющий оперативное управление и обслуживание электроустановок (осмотр, переключения, подготовку рабочего места, допуск и надзор за работающими, выполнение работ в порядке текущей эксплуатации).

Персонал ремонтный – персонал, обеспечивающий техническое обслуживание и ремонт, монтаж, наладку и испытания электрооборудования.

Персонал оперативно-ремонтный ремонтный персонал, специально обученный и подготовленный для оперативного обслуживания на закрепленных за ним электроустановках.

Вэлектроустановках напряжением выше 1 кВ работники из числа оперативного персонала, единолично обслуживающие электроустановки, и старшие по смене должны иметь IV группу по электробезопасности (остальные работники в смене –

группу III).

Вэлектроустановках напряжением до 1 кВ работники из числа оперативного персонала, единолично обслуживающие электроустановки должны иметь III группу.

Право единоличного осмотра предоставляется оперативному персоналу с группой III всех ЭУ. Административно-технический персонал в ЭУ выше 1 кВ должен иметь группу V, а до 1 кВ группу IV.

Работники, не обслуживающие электроустановки, могут допускаться в них в сопровождении оперативного

персонала с группой IV в электроустановки напряжением выше 1 кВ, и с группой III – в электроустановки напряжением до 1 кВ, либо в сопровождении работника имеющего право единоличного осмотра.

При замыкании на землю в сетях с изолированной нейтралью к месту замыкания можно приближаться ЗРУ – 4 метра, ОРУ – 8 метров.

Двери помещений электроустановок, кроме тех, в которых проводятся работы, должны быть заперты на замок.

Ключи от электроустановок должны храниться у оперативного персонала и выдаются под роспись ремонтному персоналу при работах в ЭУ, либо работникам выполняющих единоличный осмотр (административно-технический персонал).

При несчастных случаях для освобождения пострадавшего от действия электрического тока напряжение должно быть снято немедленно без предварительного разрешения.

В электроустановках не допускается приближение людей, механизмов и машин к находящимся под напряжением не огражденным токоведущим частям на расстояния менее указанных

Допустимые расстояния до токоведущих частей, находящихся под напряжением.

43.Порядок и условия производства работ в действующих электроустановках.

Работы в действующих электроустановках должны проводиться по наряду-допуску или распоряжению или по перечню работ, выполняемых в порядке текущей эксплуатации.

1)Наряд-допуск (наряд) – задание на производство работы, оформленное на специальном бланке установленной формы и определяющее содержание, место работы, время ее начала и окончания, условия безопасного проведения, состав бригады и работников, ответственных за безопасное выполнение работы.

2)Распоряжение – это письменное задание на производство работы, определяющее ее содержание, место, время, меры безопасности и работников, которым поручено ее выполнение, с указанием группы по электробезопасности. Распоряжения оформляются в специальном журнале.

3)Небольшие по объему работы, в электроустановках напряжением до 1 кВ, выполняемые в течение рабочей смены оперативным или оперативно-ремонтным персоналом должны выполняться по заранее разработанному перечню работ выполняемых в порядке текущей эксплуатации.

В ЭУ до 1 кВ при работе под напряжением необходимо:

-оградить расположенные вблизи рабочего места другие токоведущие части, находящиеся под напряжением (к которым возможно случайное прикосновение);

-применять основные электрозащитные средства (изолированный инструмент или диэлектрические перчатки);

-применять дополнительные электрозащитные средства (диэлектрические галоши или изолирующую подставку, либо диэлектрический ковер).

-Запрещается работать в одежде с короткими или засученными рукавами, в шортах

Нельзя располагаться так, чтобы токоведущие части находились сзади, одновременно слева и справа, и сверху от работающего.

Не допускается располагаться так, чтобы не огражденные токоведущие части вблизи рабочего места находились сзади работника или с двух боковых сторон.

Следует помнить, что после исчезновения напряжения на электроустановке оно может быть подано вновь без предупреждения.

44. Организационные мероприятия по обеспечению безопасного проведения работ в электроустановках. Ответственные за безопасное проведение работ в

электроустановках.

Организационными мероприятиями, обеспечивающими безопасность работ в электроустановках, являются:

- оформление работы нарядом или распоряжением, либо перечнем работ,

выполняемых в порядке текущей эксплуатации;

-выдача разрешения на подготовку рабочего места и допуск в предприятиях электросетевого хозяйства.

-допуск к работе;

-надзор во время работы;

-оформление перерыва в работе, перевода на другое рабочее место, окончания работы.

Лица ответственные за безопасное выполнение работы

Ответственными за безопасное производство работ являются:

-выдающий наряд, отдающий распоряжение, лицо, утверждающее перечень работ, выполняемых в порядке текущей эксплуатации;

-Лицо дающее разрешение на подготовку рабочего места и допуск в предприятиях электросетевого хозяйства.

-ответственный руководитель работ;

-допускающий;

-производитель работ и наблюдающий;

-члены бригады.

45.Выдающий наряд и ответственный руководитель, их права и обязанности.

Выдающий наряд (распоряжение) – это работник из числа административно-технического персонала: руководители и специалисты на которых возложены обязанности по организации технического обслуживания. Проведение ремонтных, монтажных и накладочных работ (начиная со старших мастеров и до инженера).

В аварийных ситуациях выдача нарядов разрешается оперативным персоналом. Выдающий наряд должен иметь группу V – в ЭУ выше 1 кВ, и группу IV в ЭУ до 1 кВ. Оперативный персонал может иметь группу IV для любого напряжения.

Выдающий наряд (распоряжение) отвечает за:

-необходимость и возможность безопасного выполения работ;

-достаточность и правильность указанных в наряде мер безопасности;

-назначение ответственных лиц за безопасность;

-качественный и количественный состав бригады;

-соответствие выполняемой работе групп перечисленных в наряде работников;

-проведение целевого инструктажа ответственному руководителю, производителю работ (наблюдающему).

Ответственный руководитель – это работник из числа административно-технического персонала (ремонтного персонала) имеющую группу V – в ЭУ выше 1 кВ, и группу IV в ЭУ до 1 кВ.

Ответственный руководитель отвечает за:

-выполнение всех указанных в наряде мер безопасности и их достаточность;

-за принимаемые им дополнительные меры безопасности, необходимые по условиям выполнения работ;

-за организацию безопасного ведения работ.

-за полноту и качество целевого инструктажа бригады (в том числе проводимого допускающим и производителем работ); Допускаются одновременное выполнение работ по нескольким нарядом выданным на одного руководителя работ.

46.Допускающий и производитель работ, их права и обязанности.

Допускающий назначается из числа оперативного и оперативно-ремонтного персонала, имеющего группу IV – в ЭУ выше 1 кВ, а в электроустановках напряжением до 1 кВ – группу III.

Допускающий отвечает за:

-правильность и достаточность принятых мер безопасности;

-соответствие принятых мер безопасности мерам, указанным в наряде, характеру и месту работы;

-за правильный допуск к работе;

-за полноту и качество проводимого им целевого инструктажа руководителю, производителю и членов бригады. Производитель работ – это лицо из категории ремонтного персонала имеющий группу IV – в ЭУ выше 1 кВ, и группу III – в

ЭУ до 1 кВ.

Производитель работ отвечает за:

-соответствие подготовленного рабочего места указаниям наряда, а также дополнительные меры безопасности, необходимые по условиям выполнения работ;

-четкость и полноту целевого инструктажа членов бригады;

-наличие, исправность и правильное приложение необходимых при выполнении работы средств защиты, инструмента, инвентаря и приспособлений

-сохранность на рабочем месте ограждений, плакатов, заземлений и запирающих устройств (чтобы они не убирались и не переставлялись на другое место);

-безопасное ведение работы и соблюдение правил им самим и членами бригады;

-осуществление постоянного контроля за членами бригады.

Производителю работ может работать только по одному выданному на него наряду.

Производитель работ выполняемых по распоряжению может иметь III квалификационную группу в случаях выполнения не особо опасных работ.

47. Порядок организации работ в электроустановках по нарядам и распоряжениям.

1)Наряд выписывается в двух, а при передаче его по телефону, факсу, эл.почте – в трех экземплярах, причем один экземпляр остается у выдающего наряд.

2)Наряд выдается на 15 календарных дней и может быть продлен единожды на 15 дней.

3)Наряды, по которым работы закончены хранятся 30 суток.

4)Распоряжения имеют разовый характер, срок ограничен продолжительностью рабочего дня.

5)Учёт работ по нарядам и распоряжениям ведется в специальном журнале. Есть наряды действующие, открытые и закрытые. - Открытые наряды - это те наряды по которым в данный момент выполняются работы.

- Действующие наряды – это те наряды, по которым работы могут выполняться, но на данный момент не выполняются.

- Закрытые – это те наряды, которым выполнять работы запрещено, это те наряды которые хранятся в течении 30 дней после их закрытия.

Состав бригады:

Член бригады, руководимый производителем работ, должен иметь группу III, при особо опасных работ группа IV.

Вбригаду на каждого работника с группой III допускается включать одного работника с группой II, но общее число членов бригады с группой II не должно превышать трех.

48.Подготовка рабочего места и допуск к работе в электроустановках.

Подготовка рабочего места и допуск бригады к работе осуществляется только после получения разрешения от оперативного персонала, в управлении и ведении которого находится оборудование.

Не допускается изменять предусмотренные нарядом меры по подготовке рабочих мест.

Подготовка рабочего места – выполнение до начала работ технических мероприятий для предотвращения воздействия на работающих опасных производственных факторов на рабочем месте.

Перед допуском допускающий должен убедиться в выполнение технических мероприятий по записям в оперативном журнале, по оперативной схеме, по сообщениям иного оперативного персонала и личным осмотром.

Руководителем работ и производитель работ перед допуском должны проверить подготовку рабочего места в его пределах, совместно с допускающим или самостоятельно.

Допуск к работам проводится непосредственно на рабочем месте с проведением целевого инструктажа. Допускающий перед допуском к работе должен убедиться в выполнении технических мероприятий по подготовке

рабочего места:

1)личным осмотром

2)по записям в оперативном журнале

3)по оперативной схеме

4)по сообщениям персонала оперативного и оперативно-ремонтного других задействованных организаций.

Ответственный руководитель и производитель работ (наблюдающий) перед допуском к работе должны выяснить у допускающего, какие меры безопасности приняты при подготовке рабочего места, и совместно с допускающим проверить подготовку рабочего места личным осмотром в пределах рабочего места.

Допуск к работе проводиться непосредственно на рабочем месте. При этом допускающий должен:

1)проверить соответствие состава бригады указаниям наряда (распоряжения) – по именным удостоверениям;

2)Ознакомить бригаду с содержанием работы

3)Ознакомить бригаду с выполненными мероми безопасности

4)доказать бригаде, что напряжение отсутствует, показом установленных заземлений или проверкой отсутствия напряжения, если заземления не видны с рабочего места (в эл.установках 35 кВ и ниже – последующим прикосновением рукой к токоведущим частям).

49.Надзор при проведении работ в электроустановках. Изменения в составе

бригады.

1) После допуска к работе надзор за соблюдением бригадой требований безопасности возлагается на производителя работ (ответственного руководителя, наблюдающего) который должен организовать свою работу так, чтобы вести контроль за всеми членами бригады.

Наблюдающему не допускается совмещать надзор с работой.

2) При необходимости временного ухода с рабочего места производитель работ (наблюдающий), если его не могут заменить ответственный руководитель работ или допускающий обязан удалить бригаду с места работы с закрытием дверей в электроустановку на замок.

При необходимости члены бригады с группой III могут выходить и возвращаться в ЭУ самостоятельно. Работники с группой II в сопровождении работника с группой III.

При замене руководителя или производителя или измнения состава бригады более чем на половину, наряд должен быть выдан заново.

Возвратившиеся члены бригады могут приступить к работе только с разрешения производителя работ После выхода из помещения электроустановки необходимо закрывать дверь на замок.

Изменять состав бригады разрешается работнику, выдавшему наряд или другому работнику, имеющему право выдачи наряда на выполнение работ в данной электроустановке.
