11 Допуски и посадки гладких цилиндрических соединений

Необходимость внедрения в промышленное производство принципов взаимозаменяемости привела к созданию в промышленно развитых странах Единой системы допусков и посадок гладких цилиндрических соединений (ЕСДП). Развитие международной торговли, расширение сотрудничества стран в области техники, возрастающие требования к качеству продукции и совершенствование производства привели к необходимости перехода от национальных систем допусков и посадок гладких соединений к унифицированной международной системе (ИСО).

В ИСО исходными являются не посадки и образующие их поля допусков отверстий и валов, а элементы, необходимые для получения различных полей допусков. При этом каждое поле допуска представлено сочетанием двух независимых характеристик: величины допуска и его положения относительно номинального размера. Независимые друг от друга ряды допусков и ряды основных отклонений, определяющих положение полей допусков относительно нулевой линии, составляют главное содержание системы ИСО. Поля допусков и посадки являются в этой системе производными от допусков и основных отклонений [54, т.1, с. 26].

11.1 Предельные отклонения

Предельные отклонения следует назначать для всех размеров, проставленных на рабочих чертежах, включая несопрягаемые и неответственные размеры. Если они отсутствуют, то это может привести к лишним затратам, когда стремятся получить размер более точным, чем нужно, или к увеличению массы детали и перерасходу металла, когда допускают грубые отклонения от номинального размера.

Условное обозначение поля допуска состоит из обозначения основного отклонения (рисунок 11.1, таблицы 11.1 и 11.2) и квалитета (допуска) (таблица 11.3). Например, для валов: h5, d6, e11; отверстий: Н7, D11.

Основные отклонения отверстий и валов характеризуют положения поля допуска относительно нулевой линии и зависят от номинального размера.

Условное обозначение посадки состоит из обозначения полей допусков отверстия и вала и записывается любым из следующих вариантов:

Предельные отклонения линейных размеров на чертежах указывают непосредственно после номинального размера условными буквенными обозначениями полей допусков или числовыми значениями, или тем и другим одновременно (рисунок 11.2).

Рисунок 11.1 – Основные отклонения отверстий и валов

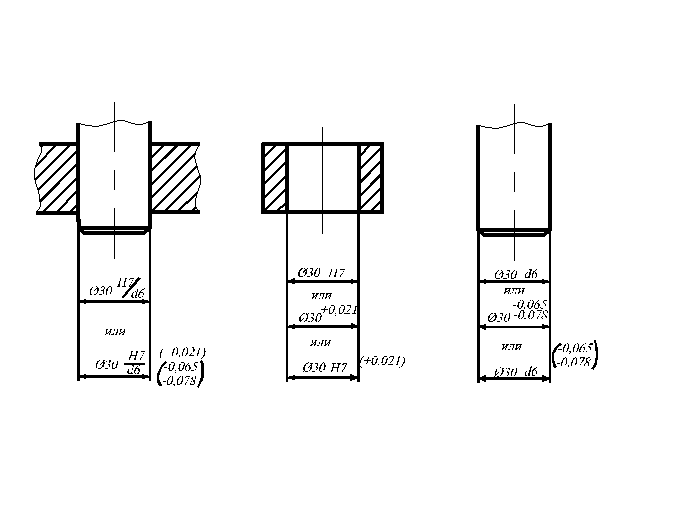

Рисунок 11.2 – Указание предельных отклонений линейных размеров на чертежах

Табл 11.1 гор

прод Табл 11.1 гор

Табл 11.2 гор

прод Табл 11.2 гор

Табл 11.3 гор

11.2 Предельные отклонения размеров с неуказанными допусками

Для размеров несопрягаемых элементов относительно низкой точности, к которым не предъявляется существенных функциональных требований, предельные отклонения не указывают непосредственно у номинальных размеров, а оговаривают общей записью в технических требованиях чертежа. Они могут назначаться на основе рядов допусков, установленных двумя способами [53, 54]:

а) по квалитетам (ГОСТ 30893.2); причем для размеров до 1 мм могут использоваться квалитеты от 11-го до 13-го, а от 1 до 10000 мм – квалитеты от 12-го до 17-го;

б) по классам точности, условно называемым "точный", "средний", "грубый" и "очень грубый" (ГОСТ 30893.1). Числовые значения предельных отклонений этих классов точности определены в укрупненных, по сравнению с принятыми в ГОСТ 25346-89, интервалах номинальных размеров и представляют собой грубо округленные значения предельных отклонений по квалитетам, соответственно 12-, 14-, 16- и 17-му (таблица 11.4) [54, т. 1, с. 93].

Сочетания в одной общей записи неуказанных предельных отклонений для размеров различных элементов должны соответствовать одному из четырех вариантов, приведенных в таблица 11.5. Предпочтительность применения того или иного варианта в ГОСТ 30893.1 не устанавливается.

Из таблицы 11.5 следует, что ГОСТ 30893.1 допускает для размеров валов и отверстий назначение как односторонних, так и симметричных неуказанных предельных отклонений, а для размеров элементов, не относящихся к валам и отверстиям, – только симметричных неуказанных предельных отклонений. При этом неуказанные односторонние предельные отклонения могут назначаться по квалитетам или классам точности, а неуказанные симметричные предельные отклонения – только по классам точности. Исключение сделано для общих записей, распространяющихся только на размеры менее 1 мм; в них допускается оговаривать неуказанные симметричные предельные отклонения по квалитетам [54, т. 1, с. 32].

Для размеров различных элементов в одной общей записи о неуказанных предельных отклонениях должен предписываться одинаковый уровень точности (одного квалитета, или одного класса точности, или одного квалитета и соответствующего ему класса точности).

Общую запись о неуказанных предельных отклонениях линейных размеров допускается дополнять словами, например: "Неуказанные предельные отклонения размеров h14, H14, + t/2" (см. таблицы 11.4, 11.5).

Таблица 11.4 – Неуказанные предельные отклонения линейных размеров по классам точности, мм, по ГОСТ 30893.1

Класс точности

Предельное отклонение

Интервал номинальных размеров

Св. 0.5 до 3

Св. 3 до 6

Св. 6 до 30

Св. 30 до 120

Св. 120 до 315

Св. 315 до 1000

Св. 1000 до 2000

Св. 2000 до 3150

Точный (IT12)

±t/2

±0,05

±0,05

±0,1

±0,15

±0,2

±0,3

±0,5

±0,8

+t

+0,1

0

+0,1

0

+0,2

0

+0,3

0

+0,4

0

+0,6

0

+1

0

+1,6

0

t

0

–0,1

0

–0,1

0

–0,2

0

–0,3

0

–0,4

0

–0,6

0

–1

0

–1,6

Средний (IT14)

±t/2

+0,1

±0,1

±0,2

±0,3

±0,5

±0,8

±1,2

±2

+t

+0,2

0

+0,2

0

+0,4

0

+0,6

0

+1

0

+1,6

0

+2,4

0

+4

0

t

0

–0,2

0

–0,2

0

–0,4

0

–0,6

0

–1

0

–1,6

0

–2,4

0

–4

Грубый (IT16)

±t/2

±0,15

±0,2

±0,5

±0,8

±1,2

±2

±3

±5

+t

+0,3

0

+0,4

0

+1

0

+1,6

0

+2,4

0

+4

0

+6

0

+10

0

t

0

–0,3

0

–0,4

0

–1

0

–1,6

0

–2,4

0

–4

0

–6

0

–10

Очень грубый (IT17)

±t/2

±0,15

±0,5

±1

±1,5

±2

±3

±5

±8

+t

+0,3

0

+1

0

+2

0

+3

0

+4

0

+6

0

+10

0

+16

0

t

0

–0,3

0

–1

0

–2

0

–3

0

–4

0

–6

0

–10

0

–16

Таблица 11.5 – Допускаемые сочетание неуказанных предельных отклонений размеров в одной записи по ГОСТ 30893.1

Вариант

Размеры валов

Размеры отверстий

Размеры элементов, не относящихся к отверстиям и валам

круглых (диаметры)

остальных

круглых (диаметры)

остальных

Предельные отклонения для одной общей записи

1

IT(h)

+IT(H)

±t/2

2

t

+t

±t/2

3

±t/2

±t/2

4

IT

±t/2

+IT

±t/2

±t/2

Примечания:

IT – односторонние предельные отклонения (от номинального размера в минус) по квалитету (соответствуют валу h);

+IT – односторонние предельные отклонения (от номинального размера в плюс) по квалитету (соответствуют валу H);

t – односторонние предельные отклонения (от номинального размера в минус) по классу точности;

+t – односторонние предельные отклонения (от номинального размера в плюс) по классу точности;

±t/2 – симметричные предельные отклонения по классу точности.
