		Поз.	Наименование	Масса, кг
		1	Электродвигатель	145,0
Техническая характеристика:		2	Муфта МЗП-1 (m=2,5; z=30)	12,2
Скорость передвижения крана 63/6,3 м/мин		3	Вал промежуточный	5,9
Электродвигатель MTF 311-6; N=9,5 кВт; n=900 об/мин		4	Муфта МЗП-1 (m=2,5; z=30)	15,8
Редуктор ЦЗВК-250-25; u=16		5	Тормоз	40
Тормоз ТТ-200; N=200 Н·м		6	Редуктор	255
Масса тележки 1500 кг		7	Муфта МЗП-4 (m=3; z=48)	36
		8	Вал ведущий	37,4
		9	Колесо ходовое	171,24
		10	Колесо ходовое ведущее	191,22

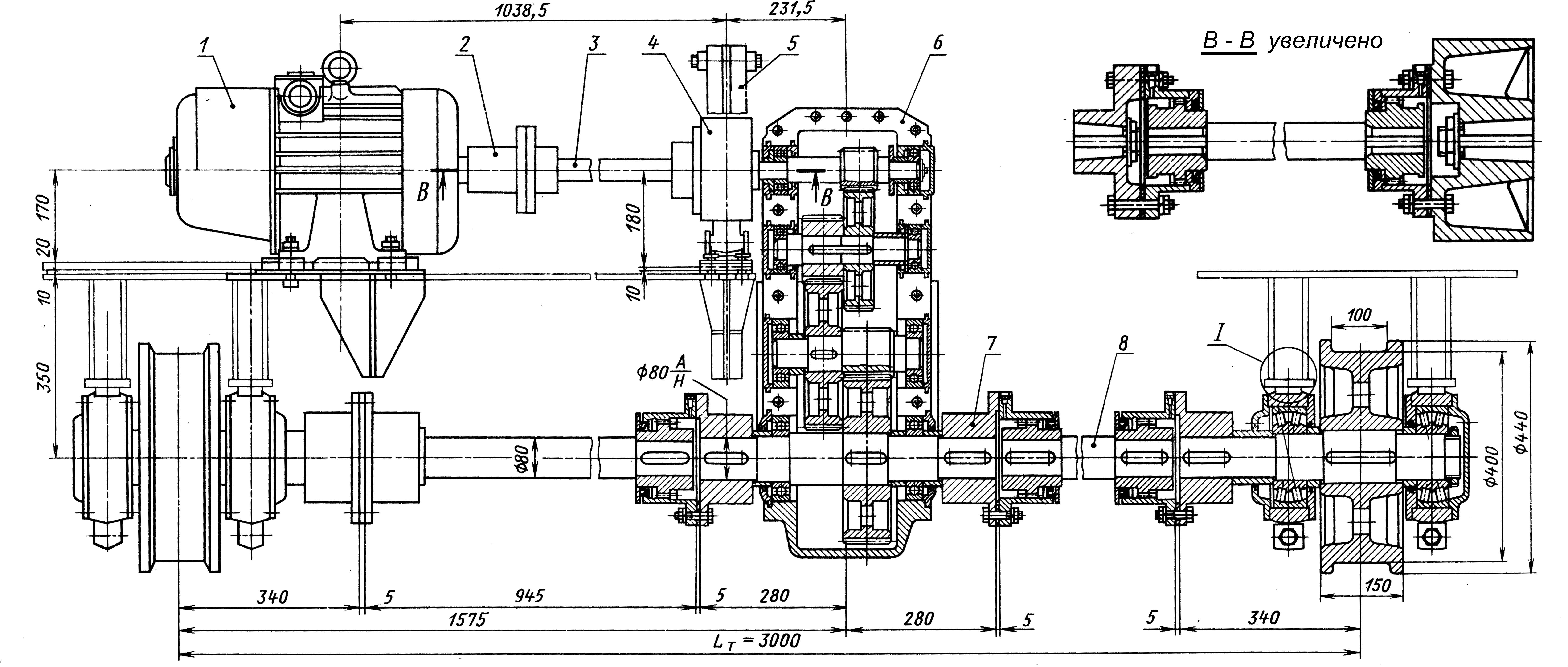

Рисунок 2.17 – Тележка механизма передвижения мостового крана
