Технология машиностроения 2006 Махаринский

221

Высокопроизводительным методом формообразования эвольвентных шлицев с модулем не больше 2,5 мм в крупносерийном и массовом производст- ве является накатывание.

Накатыванию подвергают заготовки с твердостью не более HRC18, раз- бросом твердости не более 1...1,5 единиц HRC и полным относительным удли- нением больше 9%.

Шпоночные канавки в зависимости от их конфигурации обрабатывают различными способами (ин- струментами) на вертикаль- нофрезерном и горизон-

тальнофрезерном станках общего назначения или на специализированном шпо- ночнофрезерном станке.

Открытые шпоночные пазы рекомендуется обрабаты- вать дисковой трехсторон- ней фрезой, ширина кото- рой равна ширине шпоноч- ного паза, так как этот ме- тод обеспечивает произво- дительность, большую чем обработка концевой фрезой,

и достаточную точность ширины шпоночного паза. Биение фрезы при установ-

ке не должно превышать 0,05 мм.

Для проверки правильности взаимного расположения заготовки и фрезы используют проверочный угольник 3 (рис. 4.12, а). Если размер А, измеренный с обеих сторон заготовки будет одинаков, то шпоночный паз не будет смещен по отношению к плоскости симметрии. Для установки на глубину паза стол поднимают предварительно до касания фрезы и заготовки (через полоску папи- росной бумаги), а затем по лимбу устанавливают требуемую глубину паза.

Для фрезерования полуоткрытой шпоночной канавки обычно используют концевую фрезу, диаметр которой равен ширине канавки. Фрезерование обыч- но осуществляют за 2...3 прохода. Для фрезерования за один проход требуется мощный станок, прочное крепление фрезы и обильное охлаждение. Так как фреза при этом работает в основном периферией, диаметр которой при пере- точках несколько уменьшается, то в зависимости от числа переточек возникает определенная погрешность ширины паза. Следовательно, перед сборкой по- требуется пригонка шпонки. Схема установки концевой фрезы относительно заготовки показана на рис. 4.12, б.

222

Для фрезерования закрытых шпоночных канавок используют специализи- рованные шпоночнофрезерные станки с «маятниковой подачей». Обработка ве- дется торцевой частью двузубой шпоночной фрезы. Глубина резания на один ход равна 0,1...0,3 мм. Вертикальная подача врезания на указанную глубину осуществляется в крайних положениях фрезы.

Шпоночные канавки под сегментные шпонки обрабатывают дисковой концевой фрезой, радиус и ширина которой соответствуют размерам шпонки.

Одиночная лыска, пара симметричных лысок, квадрат и шестигранник об- рабатывают концевой фрезой на вертикально-фрезерном станке, снабженном делительным устройством.

щину (ширину) шлицев — скобами, микрометрами и другими средствами.

224

В зависимости от конструктивного исполнения и сложности к корпус- ным деталям предъявляются следующие технические требования, характери- зующие различные параметры их геометрической точности.

1.Точность геометрической формы плоских базирующих ФМ. Она рег- ламентируется как допуск прямолинейности поверхности в заданном на-

правлении на определенной длине и как допуск плоскостности поверхности

впределах ее габаритных размеров. Для поверхностей размерами до 500 мм

отклонение от плоскостности и параллельности обычно находится в пределах 0,01—0,07 мм, а у ответственных корпусов 0,002—0,005 мм.

2.Точность относительного поворота плоских базирующих поверхно- стей. Предельные отклонения от параллельности или перпендикулярности одной плоской поверхности относительно другой составляют 0,015/200— 0,1/200, а для деталей повышенной точности 0,003/200—0,01/200.

Точность расстояния между двумя параллельными плоскостями. Для большинства деталей она находится в пределах0,02—0,5 мм, а у корпусных деталей повышенной точности 0,005— 0,01 мм.

4.Точность диаметральных размеров и формы отверстий. Диаметраль- ные размеры главных отверстий, выполняющие в основном роль базирующих поверхностей под подшипники, соответствуют 6—11-му квалитетам точности.

5.Точность относительного углового положения осей отверстий. От-

клонения от параллельности и перпендикулярности осей главных отверстий относительно плоских поверхностей составляют 0,01/200—0,15/200, пре-

дельные угловые отклонения оси одного отверстия относительно оси другого

0,005/200—0,1/200.

6.Точность расстояния от осей главных отверстий до базирующей плос- кости для большинства деталей составляет 0,02—0,5 мм. Точность расстояний между осями главных отверстий 0,01—0,15 мм. Отклонения от соосности от-

верстий 0,002—0,05 мм.

7.Параметры шероховатости плоских базирующих поверхностей Ra = 2,5 ... 6,3 мкм, поверхностей главных отверстий Ra = 1,25 ... 0,16 мкм, а для от- ветственных деталей до Ra = 0,08 мкм.

Приведенные параметры точности являются общими для всего многообра- зия различных по конструкции корпусных деталей машин. Рассмотрим мето-

дику назначения технических требований на отдельные параметры точности корпусных деталей исходя из их служебного назначения.

Материалом для изготовления различных корпусных деталей является главным образом серый чугун, реже — углеродистая сталь, используют так- же ковкий чугун, легированную сталь и сплавы из цветных металлов. Основ- ным конструкционным материалом является серый чугун. Он хорошо обраба- тывается и обладает достаточно высокими физико-механическими свойствами. Корпусные детали металлорежущих станков, сельскохозяйственных машин, редукторов, насосов изготавливают из чугуна СЧ15, СЧ18, СЧ21; для малона- груженных деталей используют чугун СЧ12. Для тонкостенных корпусов применяют чугуны с повышенным содержанием фосфора и кремния. Корпусы высоконапорных насосов, компрессоров изготовляют из чугуна повышенной

225

прочности СЧ24, СЧ28 или из стали. Широко используют корпусные детали из алюминиевых и магниевых сплавов: АЛ4, АЛ8, АЛ10В, АЛ В. Сварные корпус- ные детали редукторов, кронштейны, стойки, угольники изготавливают из листовой низкоуглеродистой стали (СтЗ, Ст4).

Основными способами получения литых заготовок являются литье в пес- чаные формы, в кокиль, под давлением, литье в оболочковые формы, литье по выплавляемым моделям.

Порядок обработки заготовки определяется типовой схемой обработки

(табл. 4.2)

Ответственным этапом обработки корпусных деталей является синтез технологических баз и последовательность обработки.

Синтез нужно начинать с определения комплекта технологических баз для первой операции этапа. Правильный выбор комплекта позволяет обеспечить заданное чертежом относительное расположение обрабатываемых и исход- ных поверхностей этапа, а также обеспечить равномерность снятия припус-

ка на поверхности. Для решения первой задачи в качестве технологических баз на первой операции назначаются исходные (не обрабатываемые на этом этапе, но обработанные на предыдущем) поверхности. Для первой операции техноло- гического процесса в качестве элементов комплекта технологических баз выби- раются элементы заготовки, которые не подвергаются механической обработке.

226

Это такие поверхности в рассматриваемом координатном направлении, кото-

рые имеют только одну размерную связь с обрабатываемыми поверхностями.

Для решения второй задачи в качестве комплекта баз на первой операции этапа принимаются именно те поверхности, на которых необходимо обеспечить равномерное распределение припуска. Тогда даже при маложесткой технологи- ческой системе можно добиться заданной точности относительного расположе- ния этой поверхности за меньшее число проходов (или переходов).

Совокупность комплектов конструкторских и технологических баз ориен- тации поверхностей корпусных деталей, относительно которых возможны раз- личные варианты угловой и размерной ориентации поверхностей следующая:

а) три взаимно перпендикулярные плоскости, среди которых может быть плоскость симметрии; б) плоскость и две оси, перпендикулярные к ней; в) две взаимно перпендикулярные плоскости и ось, которая перпендикулярна к одной из них; г) плоскость и две оси, одна из которых перпендикулярна, а другая па- раллельна этой плоскости.

В зависимости от видов компонентов для базирования корпусных дета- лей как правило используются всего четыре варианта комплектов технологиче- ских баз:

1)установочная, направляющая и опорная;

2)установочная, двойная опорная и опорная;

3)двойная направляющая, опорная и опорная;

4)двойная направляющая и двойная опорная;

Пример маршрута обработки заготовки детали, представленной на рис. 4.16, представлен на рис. 4.17 (показаны размеры вдоль оси Y), а на рис. 4.18 представлены схемы установки заготовки на операциях 005,010.

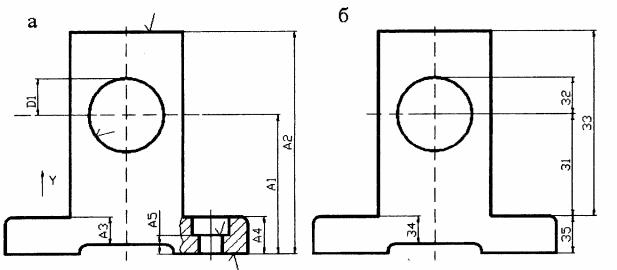

Рис. 4.16. Схема детали (а) и заготовки (б)

228

Рис. 4.18. Схема установки заготовок на операциях 005,010

Заготовки корпусных деталей при обработке устанавливают либо на стол станка, либо применяются специальные приспособления.

Операцию разметки применяют при изготовлении деталей в единичном и мелкосерийном производстве, а также при обработке крупногабаритных заго- товок. Операция разметки должна обеспечить правильное расположение изде- лия в геометрическом объеме фактически полученной заготовки.

Разметку выполняют от баз, указываемых на чертежах отливки, а после обдирки отливки (при повторной разметке) от обработанных поверхностей. При разметке прежде всего правильно ориентируют положение баз относи- тельно координатной системы разметочной плиты, а затем с помощью рейс- мусов, угольников, линеек, чертилок определяют (выкраивают) возможность получения требуемой формы изделия, стенок нужной толщины и определяют припуск, удаляемый с поверхности заготовки. Разметка, как правило, необхо- дима при литье в песчаные формы. Литье в кокиль применяют для получения фасонных отливок из цветных сплавов, чугуна и стали в условиях массового производства. В этом случае поверхности, используемые в качестве баз для обработки резанием, следует располагать в одной части кокиля. Литьем под давлением получают точные отливки из цветных сплавов.

Методы обработки поверхностей вращения.

Торцевые наружные поверхности вращения (рис. 4.19, а) обрабатывают фрезерованием или точением на горизонтально-расточных станках, подрезают на токарно– карусельных станках.

Открытые и полуоткрытые цилиндрические поверхности вращения (рис. 4.19, б, в) обрабатывают: сверлением, рассверливанием, зенкерованием, раста- чиванием резцом и пластиной, развертыванием, координатным шлифованием. Хонингованием обрабатывают только открытые поверхности.

229

Внутренние канавки (рис. 4.19, г) растачиваются на токарных и расточных станках.

Открытые и полуоткрытые наружные цилиндрические поверхности (рис. 4.19, д) обтачивают на токарно-карусельных станках и горизонтально- расточных.

Круговые направляющие обрабатываются на токарно- карусельных стан-

ках.

Рисунок 4.19– Некоторые распространенные элементарные функциональные

модули вращения корпусных деталей

Методы обработки плоских поверхностей. Открытые плоские поверхно-

сти без уступов (рис. 4.20, а) обрабатываются: фрезерованием тоцевыми и ци- линдрическими фрезами, продольным строганием, плоским шлифованием пе- риферией или торцем круга.

Рисунок 4.20– Некоторые распространенные элементарные плоские функ-

циональные модули корпусных деталей

Прямые пазы и уступы (рис. 4.20, б, в) обрабатывают фрезерованием кон- цевой или дисковой фрезой, строганием продольным или поперечным, наруж- ным протягиванием, плоским врезным или глубинным шлифованием.

Т-образные пазы (рис. 4.20, г) обрабатывают фрезерованием концевой или дисковой фрезой и затем специальной фрезой, строганием (3 перехода), протя- гиванием, шлифованием (тарельчатыми кругами или глубинное).

230

V- образные направляющие обрабатываются фрезерованием набором фрез или последовательным фрезерованием дисковыми или концевыми фрезами, строганием, шлифованием периферией или торцом круга.

Рис. 4.21. Некоторые способы измерения отклонений расположения поверхно-

стей корпусных деталей Направляющие типа ласточкин хвост (рис. 4.20, д) обрабатывают фрезеро-

ванием, строганием, плоским шлифованием.

Крепежные отверстия сверлятся, зенкеруются, а затем в них нарезается резьба.

Контроль корпусных деталей. В корпусных деталях контролируются раз- меры, а также взаимное расположение поверхностей. На рис. 4.21 показаны не- которые схемы контроля взаимного расположения поверхностей корпусных де- талей.
