МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Оренбургский государственный университет

Кафедра материаловедения и технологии материалов

Р.М. СУЛЕЙМАНОВ

ПРОЕКТИРОВАНИЕ СТАЛЬНОЙ ШТАМПОВАННОЙ ПОКОВКИ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ПРАКТИЧЕСКОЙ РАБОТЕ

Рекомендовано к изданию Редакционно-издательским советом Оренбургского государственного университета

Оренбург 2001

1

ББК 34.51 С 89

УДК 621.73

ПРОЕКТИРОВАНИЕ СТАЛЬНОЙ ШТАМПОВАННОЙ ПОКОВКИ МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ПРАКТИЧЕСКОЙ РАБОТЕ

1 Цель работы

Научиться проектировать штампованную поковку и разрабатывать графический документ на неё в соответствии с действующими нормативными документами.

2 Основные сведения

2.1 Общие технические условия на штампованные поковки

Штампованной поковкой называют изделие или заготовку, полученные пластическим деформированием с помощью штампа при обработке металла давлением.

Техническими условиями (ТУ) называют документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приёмке и поставке, которые нецелесообразно указывать в других конструкторских документах /1/.

Таким документом для поковок из конструкционной углеродистой, низколегированной и легированной стали, изготовляемых ковкой и горячей штамповкой, является ГОСТ 8479-70 /2/. В соответствии с этим стандартом поковки по видам и объёму испытаний разделяют на пять групп, указанных в таблице 1. Номер группы поковки указывают в технических требованиях на чертеже детали.

Поковки по механическим свойствам подразделяют на категории прочности, обозначаемые буквами КП и двузначным числом, которое соответствует значению предела текучести после окончательной термической обработки. Например, обозначение КП 315 показывает предел текучести 315 Н/мм2. В стандарте /2/ приведены категории прочности и соответствующие им нормы механических свойств (временное сопротивление, относительное удлинение и сужение, ударная вязкость), определяемые при испытании на продольных образцах, и нормы твёрдости.

Условное обозначение поковки приводят в технических требованиях под графическим изображением её. Например:

- поковка группы I:

Гр. I ГОСТ 8479-70;

2

-поковка группы II или III с твёрдостью НВ 143-179:

Гр. II (III) НВ 143-179 ГОСТ 8479-70;

-поковка группы IV или V с категорией прочности КП 440:

Гр. IV (V) КП 440 ГОСТ 8479-70.

Таблица 1 – Классификация поковок по видам и объёму испытаний /2/

3

–

2.2 Основные этапы и последовательность проектирования стальной штампованной поковки

Основными этапами проектирования стальной штампованной заготовки являются:

- анализ чертежа детали с точки зрения технологичности её конструкции;

-установление припусков на механическую обработку;

-расчёт номинальных линейных размеров поковки и установление минимальной величины радиусов закругления наружных углов;

-установление кузнечных напусков;

-расчёт номинальной массы поковки;

-проверка влияния номинальной массы поковки на ранее установленные степень её сложности и исходный индекс;

-установление допускаемых отклонений линейных размеров, радиусов закругления, допусков формы и расположения поверхностей поковки;

-расчёт массы и размеров исходной заготовки (прутка), коэффициента использования металла;

-формулирование технических требований на изготовление и приёмку поковки;

-разработка и оформление графического документа на поковку в соответствии с ГОСТ 3.1126-88.

2.2.1Анализ чертежа детали с точки зрения технологичности её конст-

рукции

Основными исходными данными для проектирования заготовки являются чертёж готовой детали с техническими условиями и объём выпуска продукции, определяющий тип производства.

Проектирование заготовки начинают с тщательного изучения чертежа детали, требований, предъявляемых к детали в целом и к отдельным её поверхностям. При оценке технологичности конструкции детали для её изготовления из штампованной поковки руководствуются такими показателями технологичности, как габариты и форма детали, штампуемоcть материала детали, форма и положение базовых поверхностей детали, соответствие размерных цепей типовой схеме, масса детали, наличие полостей и их протяжённость, показатели механических свойств.

4

Конструкция детали признаётся технологичной, если совокупность её свойств подтверждает приспособленность к достижению оптимальных затрат материала, энергии и труда при производстве детали в заданном количестве, с заданными показателями качества из штампованной заготовки. В противном случае потребуется корректировка чертежа, замена материала и т. д.

Для заданной в этой работе детали, изображённой, на рисунке 1, не требуется корректировка чертежа, и следует лишь дать краткое обоснование технологичности конструкции этой детали, руководствуясь приведёнными выше показателями технологичности.

Предельные отклонения размеров детали:

D1, D2 – h14; d1, d2 – H9,

остальных ±IT 14/2 согласно ГОСТ 25346-89

5

Примечание – Чертёж оформляют на листе формата А4 в соответствии с требованиями ЕСКД (размеры см. в таблице 3).

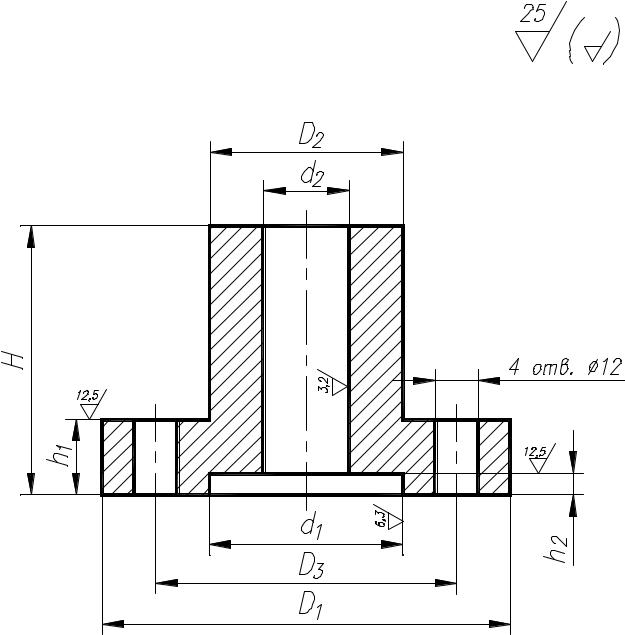

Рисунок 1 – Чертёж детали "Полумуфта"

6

2.2.2 Выбор способов нагрева и штамповки, типа нагревательного и штамповочного оборудования, места и конфигурации поверхности разъёма штампа

От способа нагрева и его режима зависят качество штампованных поковок, расход металла и топлива, стойкость инструмента, себестоимость поковок, а также условия труда в штамповочном цехе.

Различают нагрев пламенный, электрический и в жидкостях (в расплавленных солях, стекле). Современная технология горячей объёмной штамповки требует применения безокислительного и скоростного нагрева заготовок, что уменьшает окалинообразование и обезуглероживание, снижает газонасыщение, улучшает структуру и свойства металла, повышает его пластичность и тем самым облегчает горячую обработку давлением, уменьшает расход энергии на деформирование.

Выбор типа нагревательного оборудования зависит от типа производства (единичного, серийного или массового), вида штамповочного оборудования и степени его автоматизации, марки стали, размеров, степени точности и формы нагреваемых заготовок /3/. При выполнении данной практической работы рекомендуется выбрать электронагрев в индукционном нагревателе, при котором обеспечивается минимальная окалина, минимальное обезуглероживание, постоянство температуры, возможность быстрого пуска и останова нагревателя, регулирования темпа нагрева, а также возможность автоматизации его и улучшение условий труда.

Выбор способа штамповки (в открытом или закрытом штампе, т.е. облойной или безоблойной штамповки) и типа штамповочного оборудования (молот, пресс, горизонтально-ковочная машина и т.д.) зависит от типа производства, конструктивных особенностей детали, марки материала, точности отдельных поверхностей и требований механических свойств, условий обеспечения оптимальной макроструктуры готовой детали, экономичности, техпроцесса. Каждый из способов штамповки и типов штамповочного оборудования имеет свои преимущества и недостатки. Для рассматриваемой в данной практической работе детали, изображённой на рисунке 1, в равной степени могут быть применены штамповочный молот или пресс и оба способа штамповки. Однако конфигурация и размеры штампованной поковки в каждом случае будут различными, при этом ввиду лучшего течения металла вверх при штамповке на молоте формообразование фланцевой части поковки предусматривается в верхней части штампа (рисунок 2).

Способ штамповки и тип штамповочного оборудования обусловлены вариантом задания в соответствии с таблицей 2.

Поверхность разъёма штампа располагают посередине толщины фланца поковки при штамповке с облоем (в открытом штампе) как на молоте, так и на кривошипном горячештамповочном прессе (КГШП); при безоблойной штамповке (в закрытом штампе) совмещают с одной из торцовых поверхностей

7

поковки: верхней – при штамповке на молоте (см. рисунок 2,б), нижней – при штамповке на КГШП (см. рисунок 2,г). Такое расположение поверхности разъёма штампов в плоскости наибольшего диаметра поковки обеспечивает минимальную глубину ручья штампа, лёгкость извлечения отштампованной поковки, возможность контроля смещения. Так как конфигурация разъёма штампа представляет собой плоскость, то упрощается механическая обработка при изготовлении такого штампа.

а – в открытом штампе на молоте; б – в закрытом штампе на молоте; в – в открытом штампе на КГШП; г – в закрытом штампе на КГШП; 1 - контур заготовки; 2 - штампованная поковка

Рисунок 2 – Схемы штамповки

В некоторых случаях выбор места разъёма штампа определяется необходимостью получения благоприятной макроструктуры поковки.

8

2.2.3 Установление конструктивных характеристик поковки согласно ГОСТ 7505-89

К конструктивным характеристикам поковки относятся класс точности Т, группа стали М, индекс массы ИМ, степень сложности С, конфигурация поверхности разъёма штампа КШ и исходный индекс ИИ.

2.2.3.1Класс точности Т поковки устанавливается в зависимости от технологического процесса и типа штамповочного оборудования, а также исходя из предъявляемых требований к точности размеров поковки. Стандартом /4/ установлено 5 классов точности – от 1-го класса (обозначается Т1) до 5-го (обозначается Т5).

В данной работе можно принимать для штамповки на молоте (как в открытом, так и в закрытом штампах) Т4 или Т5, а для штамповки на КГШП в открытом штампе - Т4 или Т5, в закрытом - Т2 или ТЗ.

2.2.3.2В зависимости от средней массовой доли углерода и суммарной массовой доли легирующих элементов установлены три группы стали:

- М1 – сталь с массовой долей углерода до 0,35 % включ. и суммарной массовой долей легирующих элементов до 2,0 % включ.;

- М2 – сталь с массовой долей углерода свыше 0,35 % до 0,65 % включ. или с суммарной массовой долей легирующих элементов свыше 2,0 %

до 5,0 %; - М3 – сталь с массовой долей углерода свыше 0,65 % или с суммарной

массовой долей легирующих элементов свыше 5,0 %.

В данной работе к группе М1 относится сталь марок 15ХМ, 5сп, 12ХМ, 20ГС, 20Х, 30, 25ГС (варианты 3 ш, 6 ш, 8 ш, 9 ш, 10 ш, 11 ш и 13 ш); все ос-

тальные марки стали относятся к группе М2: 38ХГН, 35ХМ, 45Х, 50Г2, 35, 45, 30ХГСА и 40ХФА (варианты 1 ш, 2 ш, 4 ш, 5 ш., 7 ш, 12 ш, 14 ш и 15 ш).

2.2.3.3Индекс массы ИМ представляет собой номер строки в графе интервалов массы поковки таблицы 3.

Таблица 3 - Индекс массы поковки ИМ

На данном этапе проектирования, когда отсутствуют данные о размерах поковки, её массу можно установить лишь ориентировочно по формуле /4/

где МП.Р – расчётная масса поковки, кг;

10

где Vn – объём поковки, мм3;

Vф – объём фигуры – цилиндра, в которую вписывается поковка, мм3, как это изображено на рисунке 4.

11

Обозначение конфигурации поверхности разъёма штампа КШ

КШ Плоская ...........…………....... П

Симметрично изогнутая ...…. ИС Несимметрично изогнутая .... ИН

В данной работе предусматривается плоская поверхность – П.

2.2.3.6 Исходный индекс ИИ является интегральной конструктивной характеристикой поковки, в обобщённом виде учитывающей совокупность установленных ранее показателей: индекс массы ИМ, группу стали М, степень сложности С и класс точности Т. Исходный индекс ИИ используется для последующего установления основных припусков на механическую обработку поковки, а также допусков и допускаемых отклонений её линейных размеров.

Практика показала, что номографический метод определения исходного индекса, предусмотренный стандартом /4/, является неудобным, нередко приводит к ошибкам исполнителя и сдерживает переход к компьютеризации процесса проектирования поковки.

В связи с этим рекомендуется вычислять ИИ по формуле, представляю-

где ИИ – исходный индекс, изменяющийся в пределах натуральных чисел от 1 до 23 включительно;

ИМ – индекс массы, изменяющийся в пределах натуральных чисел от 1 до 10 включительно в соответствии с таблицей 3;

М – группа стали, принимающая значения 1, 2 или 3 в зависимости от марки её согласно п.2.2.3.2;

С – степень сложности, принимающая значения 1,2,3 или 4 согласно

таблице 4;

Т – класс точности, изменяющийся в пределах натуральных чисел от 1 до 5 включительно согласно п.2.2.3.1.

При изложении технических требований под графическим изображением спроектированной поковки в карте эскизов (КЭ) рекомендуется указывать показатели конструктивных характеристик в следующей последовательности:

Т – М – ИМ – С – КШ – ИИ .

Пример условного обозначения конструктивных характеристик штампованной поковки 2-го класса точности, группы стали М2, индекса массы ИМ=1 (масса поковки МП ≤ 0,5кг), 2-й степени сложности, с плоской (П) конфигура-

цией поверхности разъёма штампа и исходным индексом ИИ = 5: Штампованная поковка Т2 – М2 – ИМ1 – С2 – П – ИИ5 ГОСТ 7505-89.

2.2.4 Установление припусков на механическую обработку

Припуск – слой материала, удаляемый с поверхности заготовки в целях достижения заданных свойств обрабатываемой поверхности детали.

13

Различают суммарный, основной и дополнительный припуски на механическую обработку.

Суммарный односторонний (на сторону) припуск включает в себя основной и дополнительные припуски.

Основной припуск (на сторону) устанавливают по таблице 5 в зависимости от исходного индекса, линейных размеров и параметра шероховатости поверхности детали.

Дополнительные припуски, учитывающие смещение поковки по поверхности разъёма штампа или отклонение от плоскостности, устанавливают по таблицам 6 и 7 в зависимости от индекса массы поковки (см. таблицу 3), класса точности и наибольшего диаметра поковки.

Для установления суммарного припуска (на сторону) применяют следующие соотношения:

- при обработке поверхностей вращения (цилиндрических)

-при обработке плоских поверхностей

2.2.5 Расчёт номинальных линейных размеров поковки и установление минимальной величины радиусов закругления наружных углов

Расчётные формулы для определения номинальных линейных размеров: - наружных цилиндрических поверхностей поковки

14

Таблица 5 – Основные припуски на механическую обработку (на сторону) /4/

на следующей странице для высотных размеров, превышающих 100 мм, и для диаметра и глубины, превышающих 250 мм.

15

Разрешается округлять номинальные линейные размеры поковки с точностью до 0,5 мм.

Радиус закругления в сечении выпуклого участка поверхности поковки представляет собой радиус закругления наружного угла RH (рисунок 5). Центр закругления в этом случае находится в теле поковки.

В отличие от RH радиус закругления внутреннего угла RВ, т.е. радиус закругления в сечении вогнутого участка поверхности поковки имеет центр закругления вне тела поковки (см. рисунок 5).

16

Таблица 6 – Дополнительные припуски (на сторону) ZC, учитывая смещение по поверхности разъёма штампов

В миллиметрах

Минимальную величину радиуса закругления RH наружного угла поковки в зависимости от её массы и глубины полости ручья штампа устанавливают по таблице 8.

Установленные радиусы закругления должны быть согласованы с припусками.

Величину радиуса закругления RВ внутренних углов устанавливают приблизительно в три раза больше соответствующего радиуса закругления RH наружных углов.

17
