Фрезерные станки и их характеристики.

Фрезерный станок предназначен для выполнения разнообразных копировальных работ по плоским копирам, а также для объемного копирования. Он может быть использован и для обычных мелких фрезерных работ (при этом пантограф закрепляют неподвижно, а стол изделия перемещают вручную). Для автоматизации работ при объемном копировании станок оснащен автоматическим приводом трейсера (ощупывающего пальца).

Фрезерный станок работает следующим образом. На рабочем столе 4 устанавливают и крепят заготовку, а на копировальном столе 5 - копир. Перемещая палец по контуру копира, заставляют фрезу 10 воспроизводить в соответствующем масштабе движения пальца и обрабатывать заготовку. Рабочий стол 4 и копировальный стол 5 имеют установочные перемещения в горизонтальном и вертикальном направлениях.

Вращательное движение шпиндель фрезерной головки получает от электродвигателя мощностью 0,6 кВт через передачу, обеспечивающую частоту вращения шпинделя в пределах 800- 10 000 об/мин. На станке можно осуществлять масштаб "копирования 1 : 1,5-1 : 10. Стол имеет рабочую поверхность 250X400 мм. Габаритные размеры станка 1320x1720x1740 мм, масса 1300 кг.

Фрезерные станки бывают: универсальные фрезерные станки; вертикальные фрезерные станки; широкоуниверсальные фрезерные станки; универсальные сверлильно- фрезерные станки; вертикальные сверлильно-фрезерные станки; вертикальные фрезерные

станки станки с ЧПУ и др..

Универсальные фрезерные станки серии FU предназначены для выполнения различных фрезерных операций для нужд общего машиностроения, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез. На фрезерном станке можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы. Станок осуществляет автоматический маятниковый цикл и полуавтоматические линейные циклы.

Технологические возможности фрезерного станка могут быть расширены с использованием вертикальной фрезерной головки, универсальной фрезерной головки, универсального делительного аппарата, круглого делительного стола, долбежной головки, устройства для нарезания гребенок и других приборов и приспособлений.

Вертикальные фрезерные станки серии FV предназначены для выполнения разных фрезерных операций выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез. На фрезерном станке можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы. Моторизованный хобот позволяет быстро переналаживать фрезерный станок при выборе рабочей зоны шпинделя. Фрезерный станок может осуществлять автоматический маятниковый цикл и полуавтоматические линейные циклы.

Технологические возможности станка могут быть расширены с использованием, универсального делительного аппарата, круглого делительного стола и других приборов и приспособлений. Модернизация: FV 301P - пульт управления с джойстиком для управления перемещений по осям, бесступенчатое изменение подачи и/или оборотов шпинделя посредством электроприводов с частотным регулированием, возможна установка цифровой индикации. Все основные части фрезерного станка изготовлены из высококачественной стали, что обеспечивает надежную работу станка и сохранение точности обработки в течение долгих лет.

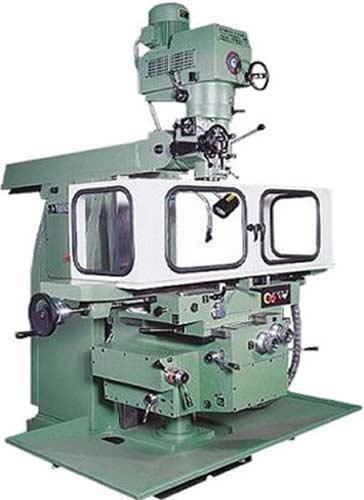

Вертикальные сверлильно - фрезерные станки серии FPV предназначены для выполнения разных фрезерных операций для нужд общего машиностроения, выполняемых с помощью цилиндрических, фасонных, торцевых, модульных, червячных и других фрез.

Сверлильно - фрезерная головка станка позволяет фрезерование наклонных поверхностей и сверление отверстий под углом. Она имеет автоматический реверсировачной цикл для сверления отверстий на определенную глубину.

На фрезерном станке можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы.

Фрезерный станок осуществляет автоматический маятниковый цикл и полуавтоматические линейные циклы.

Технологические возможнoсти фрезерного станка могут быть расширены с использованием универсального делительного аппарата, круглого делительного стола, устройства для нарезания гребенок и других приборов и приспособлений.
