Тип сверла |
Обозначение |
Размеры, мм |
Направление резания |
Завод- изготовитель |
||
|
d |
L |
l0 |
||||
|
спиральное |
2300 - 0751 |
14,5 |
140 |
65 |
правое |
ОИЗ |
|
спиральное |
2300 - 0686 |
6 |
75 |
35 |
правое |
ОИЗ, ЗИЗ |

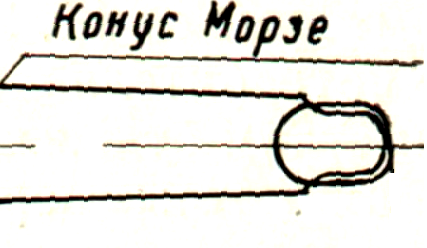

Рисунок 6 – Спиральное сверло d =6
6.3 Для фрезерной операции выбираем:
а) Фреза торцовая насадная со вставными ножами из твёрдого сплава Т15К6 – [ФРЕЗА 2214 – 0001 60° 1 - ГОСТ 8529 – 69]
Таблица 14 – Параметры фрезы
|
Обозначение фрезы |
Размеры, мм |
Число ножей |
|||
|
праворежущая |
D |
B |
d |
h |
|
|
2214 – 0001 |
100 |
50 |
32 |
10 |
8 |
Рисунок 9 – Фреза торцовая насадная со вставными ножами
6.4 Для резьбаобразующей операции выбираем:
а) Метчик машинный М16 – ГОСТ 5347 – 69
Таблица 15 – Параметры метчика
|
Размеры, мм |
||
|
D |
L |
l1 |
|
16 |
110 |
50 |
Рисунок 10 – Метчик машинный
6.5 Для шлифовальной операции выбираем:
а) Шлифовальный круг – ЧАЗ-ЭБ40-СТ3К5 – ПП – 200х25х35 – ГОСТ 18118 – 79.
Таблица 16 – Параметры шлифовального круга
|
Размеры, мм |
||
|
D |
d |
b |
|
200 |
35 |
25 |
Рисунок 11 – Шлифовальный круг
