Инженерные средства охраны

35.1

Инженерные средства охраны

Содержание

1.Требования к инженерно-технической укрепленности внешних ограждающих

2.Требования к инженерно-технической укрепленности строительных элементов

35.2

Инженерные средства охраны

Введение

Главную роль в обеспечении комплексной безопасности объекта играют технические средства охраны (ТСО) и средства инженерно$технической укрепленности. Правильный их подбор и организация применения на объекте охраны позволяет обеспечить достаточно высокую надежность его защиты от всех возможных внут$ ренних и внешних видов угроз и опасных ситуаций. В то же время отсутствие должного подхода к процессу выбора и сочетания совместного применения технических и инженерных средств охраны понижает уровень (или эффективность) защищенности от несанкционированного доступа (НСД) нарушителя и приводит к не$ померно высоким затратам на обеспечение требуемой безопасности.

Основные требования к инженерно$технической укрепленности объектов, зданий и помещений изложены в:

•Р 78.36.007$99 Выбор и применение средства охранно$пожарной сигнализации и средства технической укрепленности для оборудования объектов;

•РД 78.143 $ 92 Системы и комплексы охранной сигнализации. Элементы технической укрепленности объек$ тов. Нормы проектирования;

•РД 78.147 $ 93 Единые требования по технической укрепленности и оборудованию сигнализацией объек$ тов;

•РД 78.148 $ 94 Защитное остекление. Классификация, методы испытаний. Применение;

•ГОСТ Р 50862 $ 96 Сейфы и хранилища ценностей. Требования и методы испытаний на устойчивость к взлому и огнестойкость;

•ГОСТ Р 50941 $ 96 Кабина защитная. Общие технические требования и методы испытаний;

•ГОСТ Р 51072 $ 97 Двери защитные. Требования и методы испытаний на устойчивость к взлому;

•Типовыми требованиями по технической укрепленности и оборудованию сигнализацией предприятий торговли и другие.

Выбор варианта оборудования объекта средствами инженерно$технической укрепленности определяется характеристиками значимости помещений объекта, его строительными и архитектурно$планировочными ре$ шениями, условиями эксплуатации и обслуживания, режимом работы и многими другими факторами, кото$ рые необходимо учитывать при проектировании комплексной системы безопасности.

К инженерным средствам охраны (инженерно$технической укрепленности) объекта относятся: различные ограждения, решетки, замки, двери, остекление окон, блокираторы окон и дверей, сейфы и т.п.

Целью лекции является рассмотрение требований УВД и ГУВД к охраняемым объектам по инженерно$техни$ ческой укрепленности их внешних ограждающих конструкций, строительных элементов зданий и помещений.

Чем выше уровень (или эффективность) защищенности объекта от НСД нарушителя, тем выше вероятность сохранения всех его материальных и информационных ценностей от хищений, уничтожения или ознакомле$ ния, искажения, блокирования доступа и т.п. действий. Уровень защищенности объекта, в свою очередь, в основном, зависит от времени реагирования ТСО на попытку вторжения и от времени преодоления наруши$ телем на своем пути к возможной цели физических барьеров: ограждений, решеток, замков, сейфов, задви$ жек на окнах и дверях, специальным образом укрепленных дверей, окон, стен, полов, потолков и т. п., то есть средств инженерно$технической укрепленности. Применение инженерных средств охраны на объекте в со$ четании с его инженерно$технической укрепленностью увеличивает время, необходимое нарушителю для их преодоления, что делает более вероятной возможность его обнаружения и задержания. Средства техничес$ кой укрепленности помимо функций физического препятствия выполняют функции и психологического пре$ пятствия, предупреждающего возможность проникновения нарушителя на охраняемый объект.

Категорирование объектов (помещений)

Выбор варианта оборудования объекта ТСО и средствами технической укрепленности определяется важностью объекта и его помещений, видом и размещением в них материальных и информационных ценностей. Все помеще$ ния любого объекта можно условно разделить (по виду и размещению в них ценностей) на четыре категории:

1.Первая категория – объекты, где размещены товары, предметы и изделия, средства информатизации и носители информации особой ценности и важности, утрата которых может привести к особо крупному или невосполнимому материальному и финансовому ущербу, создать угрозу здоровью и жизни большо$ го числа людей, находящихся на объекте и вне его, привести к другим тяжким последствиям. Обычно к таким помещениям относятся: хранилища (кладовые) ценностей, склады хранения оружия и боеприпа$ сов, помещения с постоянным хранением наркотических и ядовитых веществ, а также секретной (конфи$ денциальной) документации (на бумажных и цифровых носителях) и других особо ценных и особо важ$ ных товарно$материальных и информационных ценностей.

2.Вторая категория $ объекты, где размещены ценные и важные товары, предметы и изделия, утрата кото$ рых может привести к значительному материальному и финансовому ущербу, создать угрозу здоровью и жизни людей, находящихся на объекте. К таким помещениям можно отнести: спец архивы и спец биб$ лиотеки, вычислительные центры, сейфовые комнаты, помещения хранения табельного огнестрельного оружия, радиоизотопных веществ и препаратов, ювелирных изделий, предметов старины, искусства и культуры, денежных средств, валюты и ценных бумаг (главные кассы объектов), а также помещения с технологическим оборудованием, постороннее вмешательство в работу которого может привести к ре$ альной угрозе жизни персонала и материальному ущербу для предприятия.

35.3

Инженерные средства охраны

3.Третья категория $ объекты, где размещены товары, предметы и изделия повседневного спроса и ис$ пользования. К таким помещениям относятся: служебные, конторские помещения, торговые залы и по$ мещения промышленных товаров, бытовой и офисной техники, продуктов питания и т. п.

4.Четвертая категория $ объекты, где размещены товары, предметы и изделия технологического и хозяй$ ственного назначения. К таким помещениям можно отнести: подсобные и вспомогательные помещения, помещения с постоянным или временным хранением технологического и хозяйственного оборудования, технической и конструкторской документации и т. п.

Техническая укрепленность $ совокупность мероприятий, направленных на усиление конструктивных эле$ ментов зданий, помещений и охраняемых территорий, обеспечивающих необходимое противодействие не$ санкционированному проникновению в охраняемую зону, взлому и другим преступным посягательствам.

Система охраны предприятия только тогда сможет обеспечить надлежащую защиту от несанкционированно$ го доступа к объектам и помещениям, оснащенными техническими средствами охранной сигнализации, когда они применяются совместно с инженерными средствами, позволяющими максимально затруднить процесс проникновения нарушителя и вынос им похищенных предметов, либо заставить его вообще отказаться от мысли вторжения. При выборе состава системы охраны объекта от НСД следует иметь в виду, что наилучшие результаты достигаются только при оптимальном и рациональном сочетании инженерных и технических средств охраны.

1. Требования к инженерно-технической укрепленности внешних ограждающих конструкций

На предприятии, как правило, организуется режимно$пропускная система, которая предполагает наличие ограждений и контрольно$пропускных пунктов (КПП). Ограждения, применяемые на предприятии с пропуск$ ным режимом, по функциональному признаку подразделяются:

1)ограждения по периметру территории предприятия (объекта) – внешние;

2)ограждения внутри территории предприятия (объекта) – внутренние.

Внешнее ограждение объекта (базы, склады, территория предприятия и т.п.) предназначается для воспре$ пятствования проходу лиц и проезду транспорта на объект или с объекта, минуя контрольно$пропускные пун$ кты (при необходимости дополнительно $ для ограничения или исключения возможности наблюдения за тер$ риторией с внешней стороны объекта).

Внешнее ограждение может быть капитальным стационарным сооружением или сеточной (проволочной) конструкции.

Стационарные ограждения объекта охраны выполняются из кирпича, деревянных и железобетонных конст$ рукций и требуют больших материальных затрат и много времени на установку. При любом исполнении их необходимо периодически обслуживать, что влечет дополнительные затраты. В настоящее время наиболее распространены бетонные стационарные ограждения. Этот вариант наиболее прост и быстр в изготовлении и обслуживании, максимально удовлетворяет требованиям по инженерной укрепленности объекта.

Сеточные ограждения предназначены для создания временных охраняемых периметров, а также ограждения протяженных периметров объектов, расположенных, как правило, в малонаселенной местности. Сеточные ограждения выполняются из сеточных конструкций (каркасных или бескаркасных), а также простым натяже$ нием (колючей) проволоки.

Требования к внешнему ограждению объекта:

1)высота ограждения должна быть не менее 2,5 метров;

2)ограждение должно быть прямолинейным, без лишних изгибов и поворотов, ограничивающих наблюде$ ние и затрудняющих применение технических средств охраны, без наружных выступов и впадин;

3)ограждение не должно иметь повреждений (лазов, проломов и т.п.), а также не запираемых дверей, ворот, калиток и т.п.

4)к ограждению не должны примыкать деревья (пересекать его кроной), создающие условия для его пре$ одоления (ведения наблюдения);

5)к ограждению не должны примыкать какие$либо пристройки, кроме зданий, являющихся частью его пе$ риметра, при этом окна первых этажей, выходящих на неохраняемую территорию должны оборудоваться металлическими решетками, а при необходимости $ и металлическими сетками;

6)неохраняемые здания следует располагать вдоль границы периметра объекта, предусматривая внутрен$ нее ограждение в разрывах между зданиями; при этом охраняемые помещения неохраняемых зданий, являющихся частью периметра, необходимо размещать не ниже второго этажа (окна этих помещений

должны выходить на внутреннюю территорию).

Для усиления охраны отдельных категорий объектов следует устанавливать по верхнему краю внешнего ог$ раждения “козырек” из 3$4 рядов колючей проволоки, а также предусматривать с внутренней стороны внеш$ него ограждения полосу отчуждения. При этом в полосе отчуждения, как правило, размещаются:

•тропа наряда;

•технические средства охранной сигнализации;

35.4

Инженерные средства охраны

•охранное электроосвещение;

•постовые грибки;

•средства постовой связи и сигнализации;

•ограждение полосы отчуждения.

Полоса отчуждения должна быть тщательно спланирована и расчищена от высокой травы и кустарника. В ней не должно быть никаких строений и предметов, затрудняющих применение ТСО и действия лиц группы охраны. Ширина полосы отчуждения должна выбираться с учетом возможности размещения в ней комплекса техни$ ческих средств охраны, но не менее 3 м.

Полоса отчуждения может быть использована для свободного окарауливания собак. В этом случае зона сво$ бодного окарауливания должна иметь сетчатое или штакетное ограждение высотой не ниже 2,5 м, установ$ ленное параллельно внешнему ограждению.

Все объекты, на которых установлен (или планируется) пропускной режим, оснащаются контрольно$пропус$ кными пунктами для пропуска людей и разрешенного вида транспорта. Количество КПП на предприятии дол$ жно быть минимальным и обеспечивать необходимую пропускную способность людей и транспорта. В зави$ симости от установленного пропускного режима при строительстве КПП предусматривается помещения для:

•хранения пропусков или автоматических карточек;

•оборудования камеры хранения личных вещей рабочих и служащих;

•комнаты досмотра (при необходимости);

•размещения работников охраны;

•технических средств охраны (концентраторов, пультов, видеоконтрольных устройств охранного телеви$ дения и т.п.), устройств управления механизмами открывания прохода (проезда) и охранного освеще$ ния и т.п.;

•прохода сотрудников и средств контроля и управления доступом (автоматизированными или механичес$ кими ручными устройствами, турникетами, калитками и др.) (при необходимости $ стационарными руч$ ными средствами производства досмотра).

Для транспортных средств КПП оборудуются:

•помещением для размещения работников охраны и технических средств контроля и управления досту$ пом транспортных средств и т.п.;

•типовыми раздвижными или распашными воротами с электроприводом и дистанционным управлением, оборудованных ограничителями или стопорами для предотвращения произвольного их открывания (дви$ жения);

•устройствами для аварийной остановки ворот и открытия их вручную;

•смотровыми площадками или эстакадой для осмотра автотранспорта;

•шлагбаумами (автоматизированными или ручными);

•вышкой и площадкой для осмотра подвижного железнодорожного состава (КПП для железнодорожного транспорта).

Пульт управления воротами может располагаться, как в помещении КПП, так и на его наружной стене. В пос$ леднем случае должен исключаться несанкционированный доступ к пульту посторонних лиц.

Внутренние ограждение предприятия предназначено для разграничения зон разного уровня доступа и раз$ мещаются, как правило, на внутренней территории охраняемого объекта. Оно может быть стационарным или монтируемым (модульным) и выполнять как декоративные, так и охранные функции.

Стационарное внутреннее ограждение предназначено для создания постоянных зон разграничения доступа (охраны) на внутренней территории охраняемого объекта. Оно выполняются из решетчатых или сеточных конструкций (каркасных или бескаркасных), а также простым натяжением проволоки (колючей).

Монтируемые ограждения предназначены, главным образом, для создания на объекте временных зон разгра$ ничения доступа (охраны). Этот тип ограждения выполняется, как правило, из модульных каркасных сеточ$ ных конструкций. Преимущества монтируемых ограждений заключаются в том, что они требуют минималь$ ное время на установку, и могут быть установлены многократно практически в любых условиях.

Декоративные ограждения предназначаются для формирования потоков людей, ограничения зон прохода и оформления интерьеров банков, административных учреждений, проходных промышленных предприятий, магазинов, вокзалов, аэропортов, стадионов и т.п.

2. Требования к инженерно-технической укрепленности строительных элементов зданий и помещений

Стены, перекрытия, полы, перегородки

Несущие и внутренние стены и перегородки, перекрытия пола и потолка помещений объекта, где размещены материальные и информационные ценности, должны иметь достаточную степень защиты от возможного не$ санкционированного проникновения. В табл. 1 приведена классификация строительных конструкций по ус$

35.5

Инженерные средства охраны

тойчивости к взлому. В зависимости от категории помещения, его расположения в здании проводят выбор конструкции или ее усиления.

Усиление стен, перекрытий и перегородок обычно производят по всей площади металлическими решетками и сетками (см. табл. 1 и рис. 1), устанавливаемыми с внутренней стороны помещения. Решетки или сетки приваривают к прочно заделанным в стену (перекрытие) на глубину 80 мм стальным анкерам диаметром 12 мм и больше (к пристреливаемым четырьмя дюбелями закладным деталям из стальной полосы размерами 100х50х6 мм) с шагом не более 500х500 мм. После установки решетка или сетка должны быть замаскирова$ ны штукатуркой (облицовочными панелями).

При невозможности установки решетки или сетки с внутренней стороны допускается (по согласованию с под$ разделениями охраны) устанавливать их с наружной стороны помещения.

Наружные стены, перекрытия, полы и перегородки, не отвечающие указанным выше требованиям, с внутрен$ ней стороны по всей площади должны быть укреплены металлическими решетками из арматуры диаметром не менее 10 мм и размером ячейки не более 150х150 мм, которые затем оштукатуриваются.

Решетки привариваются к прочно заделанным в стену на глубину 80 мм стальным анкерам диаметром не ме$ нее 12 мм (к закладным деталям из стальной полосы 100х50х6 мм, пристреливаемым к бетонным поверхнос$ тям четырьмя дюбелями) с шагом не более 500х500 мм (рис. 2).

В случае невозможности установки решетки с внутренней стороны допускается (по согласованию с подраз$ делениями охраны) их установка с наружной стороны.

Внутренние помещения, предназначенные для хранения денежных средств, особо ценных товаров, изделий и документов не должны иметь оконных проемов и не должны граничить с помещениями других организа$ ций, техническими помещениями, коридорами и т.п. зонами свободного доступа.

35.6

Инженерные средства охраны

Таблица 1

Примечания.

1)Конструкции стен и перекрытий конкретных помещений должны быть по устойчивости к взлому равно$ ценны.

2)Конструкция стыков сборных элементов по устойчивости к взлому должна отвечать потребностям, предъявляемым к конструкции в целом.

В случае соседства помещений, предназначенных для хранения материальных ценностей, с помещениями других организаций или зонами свободного доступа стены, перекрытия, полы и перегородки с внутренней стороны должны быть укреплены по всей граничащей площади, как указано на рис. 2.

Хранение особо ценных товаров и крупных денежных средств рекомендуется производить в специальных помещениях (кладовых).

Требования по инженерной укрепленности кладовых:

1)фундамент под кладовой должен быть выполнен из монолитного бетона или каменной кладки толщиной не менее 600 мм;

35.7

Инженерные средства охраны

2)высота от пола до потолка должна быть не менее 2,7 м, а площадь не менее 10 кв. м;

3)стены кладовой могут быть смежными только со стенами помещений данного учреждения;

4)стены кладовых выполняются из кирпича толщиной не менее 380 мм (возможно применение железобе$ тонных стен по прочности равных или выше кирпичных); капитальные внутренние стены, а также наруж$ ные стены в подвалах, на третьем и выше этажах здания могут быть одновременно и стенами кладовых;

5)устройство технических подвалов или каких$либо других помещений под кладовой не допускается;

6)внутри кладовой устраивается примыкающая к ограждающим стенам железобетонная оболочка толщи$ ной не менее 200 мм;

7)оборудование между стенами кладовой и оболочкой смотровых коридоров шириной не менее 900 мм в случае:

•при расположении кладовой на первом или втором этажах;

•совпадении стен кладовой с наружными стенами здания;

•при расположении кладовой на верхних этажах или в подвалах, если на примыкающей к ней наруж$ ной стене имеются балконы, карнизы и другие сооружения, позволяющие вести скрытые работы по разрушению стены;

8)ограждающими конструкциями перекрытия кладовой являются монолитная внутренняя железобетонная оболочка толщиной не менее 200 мм и внешняя плита перекрытия (покрытия); при этом железобетонная оболочка потолка не должна воспринимать на себя нагрузку от перекрытия (покрытия) здания;

9)для одноэтажных зданий, а также при расположении кладовой на последнем этаже здания, верхняя плос$ кость оболочки кладовой отстоит от плиты перекрытия (покрытия) на 250 мм и должна быть открыта для осмотра со стороны тамбура кладовой (комнаты, предшествующей кладовой);

10)в зданиях с железобетонными перекрытиями, кладовые смежные по перекрытиям с нижним и верхним помещениями, принадлежащими данному учреждению, могут не оборудоваться дополнительными ограж$ дающими конструкциями;

11)вход в кладовую должен быть один через тамбур кладовой (комнаты, предшествующей кладовой);

12)устройство окон в кладовой не допускается.

Конструктивные элементы объектов, возводимых из легких металлических конструкций тина «Модуль»

Наружные стены здании из легких металлических конструкций (ЛМК), подлежащих передаче под охрану, дол$ жны быть укреплены с внутренней стороны металлической сеткой из арматуры диаметром не менее 5 мм, и размером ячейки 70х70 мм, но не более 10 мм диаметром при размере ячейки 150х150 мм. Высота сетки дол$ жна быть не менее 2,5 м от уровня земли.

Монтаж вновь возводимых зданий из ЛMK должен осуществляться на кирпичное или бетонное основание высотой не менее 1 м от уровня земли.

С внутренней стороны зданий из ЛМК параллельно предусмотренным их конструкцией дверям (воротам) дол$ жны устанавливаться решетчатые металлические двери (ворота), выполненные из стального уголка 75х75х6 мм и арматуры диаметром 16 мм, с размером ячейки между прутьями не более 150х150 мм.

Двери

Двери (в основном входные) помещений так же, как и стены, должны иметь достаточную степень защиты от возможного несанкционированного проникновения. В табл. 2 приведена классификация строительных кон$ струкций дверей по устойчивости к взлому. В зависимости от категории помещения, его расположения в зда$ нии при планировании системы охраны проводят выбор конструкции дверей или их инженерного усиления. Защищенность двери должны быть достаточной, чтобы оказывать сопротивление при физическим воздействии человека и при попытке открыть их при помощи простых инструментов, например, лома, топора, молотка, до$ лота или отвертки.

Входные двери должны быть исправными, хорошо подогнаны под дверную коробку, полнотелыми, толщиной не менее 40 мм, иметь не менее чем двух врезными несамозащелкивающимися электромеханическими и/или механическими замками, установленными на расстоянии не менее 300 мм друг от друга. Центральные вход$ ные двери должны быть оборудованы врезным несамозащелкивающимся и наружным навесным замками.

Прочность дверей или ворот может быть увеличена за счет использования предохранительных накладок, предохранительной уголковой замковой планки, массивных дверных петель, торцевых крюков со стороны петель, усиления дверного полотна и установки дополнительных замков.

При наличии в охраняемых помещениях двухстворчатых дверей, они должны быть оборудованы двумя сто$ порными шпингалетами, устанавливаемыми в верхней и нижней части дверного полотна. Сечение шпингале$ та не менее 100 мм2, а глубина отверстия для него не менее 30 мм.

Наиболее эффективным средством защиты двухстворчатых дверей является использование специальных шпин$ галетных запоров, которые при закрывании могут фиксироваться встроенными или навесными замками. Двери, выходящие во двор, переулки, а также запасные двери, входные двери в места хранения материаль$ ных ценностей, входные двери главных касс учреждений и организаций должны быть обиты с двух сторон листовой сталью толщиной не менее 0,6 мм с загибом листа на внутреннюю поверхность двери или на торец полотна внахлест. Листы крепятся по периметру и диагоналям полотна двери гвоздями диаметром 3 мм, дли$ ной 40 мм и шагом не более 50 мм (рис. 3).

35.8

Инженерные средства охраны

Таблица 2

35.9

Инженерные средства охраны

При наличии расположенных снаружи дверных петель или одношарнирных стержневых петель, дверь со сто$ роны их расположения должна быть защищена при помощи торцевых крюков (рис. 4).

Входные двери помещений, в которых размешаются материальные ценности (кроме ведущих в смежные ана$ логичные помещения), входные двери главных касс учреждении и организаций, входные стеклянные двери из витринного стекла должны быть дополнительно защищены изнутри решетчатыми металлическими дверя$ ми или раздвижными металлическими решетками, запирающимися на навесной замок с помощью ушек. Ре$ шетчатые металлические двери изготавливаются из стальных прутьев диаметром не менее 16 мм, образую$ щих ячейку не более 150х150 мм и свариваемых в каждом пересечении. По периметру решетчатая дверь об$ рамляется стальным уголком 75х75х6 мм. Раздвижные металлические решетки изготовляются из полосы се$ чением не менее 4х30 мм с ячейками не более 180х180 мм. Допускается использование фигурных решеток с такими же прочностными характеристиками.

Для усиления деревянную дверную коробку рекомендуется обрамлять стальным уголком размерами не ме$ нее 45х28х4 мм, а также закреплять коробку в стене стальными «ершами» (костылями) диаметром 10 мм и больше и длиной не менее 120 мм.

В помещении кассы, дополнительно, для запирания решетчатой двери, следует предусмотреть стальной засов. Наружная дверь (стена) кассы должна оборудоваться специальным окном с дверцей для операций с клиен$ тами. Размер окна должен быть не более 200х300 мм. Если размеры окна превышают указанные выше, то снаружи его следует укреплять металлической решеткой типа “восходящее солнце”. Требования к дверце и ее обрамлению аналогичны требованиям к дверям, обитым листовой сталью, с накладками для навесного замка и шпингалетом с внутренней стороны.

При наличии в дверях остекленных проемов, они должны защищаться с помощью установки на них стацио$ нарных или съемных решеток.

Двери кладовых изготавливаются бронированными по особым техническим условиям (см. табл. 2). В двер$ ном проеме, кроме бронированной двери, устраивается решетчатая внутренняя металлическая дверь, открыва$ ющаяся внутрь кладовой.

Витрины, оконные проемы

Витрины, окна, фрамуги и форточки во всех помещениях охраняемого объекта должны быть остеклены и иметь надежные и исправные запоры. Стекла должны быть целыми и надежно закреплены в пазах. В табл. 3 приве$ дена классификация оконных проемов и их конструкций по устойчивости к взлому. В зависимости от катего$ рии помещения, его расположения в здании производят выбор оконных проемов или конструкции их усиле$ ния.

Витрины и оконные проемы помещений первой, второй и третьей категорий, расположенных на первом эта$ же здания, а также оконные проемы этих помещений (независимо от этажности, выходящие к пожарным ле$ стницам, крышам разновысоких строений и козырькам, по которым можно попасть в помещения, оборудуют охранительными конструкциями: решетками, ставнями, жалюзи, экранами и т. п.) или защитным остеклени$ ем в соответствии с табл. 3.

Решетки для укрепления оконных проемов изготавливаются из стальных прутьев диаметром не менее 16 мм, образующих ячейки 150х150 мм (рис 5). В местах пересечения прутья свариваются. Концы прутьев решетки должны заделываться в стену на глубину не менее 80 мм и заливаться цементным раствором или привари$ ваться к металлическим конструкциям.

35.10

Инженерные средства охраны

При невозможности выполнить это, решетка обрамляется уголком 35х35х4 мм и приваривается по перимет$ ру к прочно заделанным в стену на глубину 80 мм стальным анкерам диаметром не менее 10 мм и длиной не менее 120 мм (к закладным деталям из стальной полосы 100х50х6 мм, пристреливаемым к бетонным поверх$ ностям четырьмя дюбелями) с шагом не более 500 мм на защищаемых поверхностях. Минимальное количе$ ство анкеров должно быть не менее двух на каждую сторону.

Таблица 3

Допускается применение декоративных решеток или жалюзи, которые по прочности и по возможности про$ никновения через них, не должны уступать вышеуказанным решеткам.

В зависимости от применяемой конструкции оконных рам, решетки могут устанавливаться как с внутренней стороны помещения, так и между рамами. При установке решеток с внутренней стороны, рамы и форточки

35.11

Инженерные средства охраны

должны открываться наружу. При установке решеток между рамами форточка внешней рамы должна откры$ ваться наружу, а форточка внутренней рамы $ во внутрь помещения.

Впомещениях, где все окна оборудуются решетками, одна них делается раздвижной с навесным замком. Витрины, оконные проемы первою этажа тыльной стороны объектов и помещений, предназначенных для раз$ мещения и хранения материальных ценностей четвертой категории, оборудуются металлическими стационар$ ными либо открывающимися (распашными, раздвижными) решетками.

Раздвижные и распашные решетки допускается изготавливать из стальной полосы сечением не менее 4х30 мм с ячейками не более 180х180 мм. Решетки должны закрываться на прочные замки, задвижки, накладки и т.п. Для защиты остекленных дверей, ворот и окон могут использоваться съемные решетки. Они должны быть, изготовлены из стальных прутьев диаметром не менее 10 мм (объекты и помещения четвертой категории) и 16 мм (объекты и помещения первой, второй и третьей категории), с расстоянием между прутьями по верти$ кали и горизонтали не более 150 мм. Решетки должны устанавливаться с внутренней стороны на крюки или другие навесные устройства с обязательным запиранием решетки на навесной замок (рис. 6).

Достаточно эффективным способом защиты оконных проемов является установка на них защитных щитов и ставень, которые могут устанавливаться, как с внутренней стороны, так и с внешней стороны окна.

Впомещениях предназначенных для размещения и хранения материальных ценностей четвертой категории защит$ ные щиты и ставни устанавливаются вместо решеток, а в помещениях первой, второй и третьей категории дополни$ тельно к решеткам. В случае если защита осуществляется с внешней стороны, то защитные щиты и ставни должны запираться на один или два засова (при наличии высоких окон $ более 1,5 м) и навесной замок. Если защита осуще$ ствляется с внутренней стороны окна, то защитные щиты и ставни могут запираться только на засов (рис. 7).

Защитные щиты и ставни по конструкции должны быть аналогичны входным дверям и изготавливаться из шпун$ тованных досок толщиной не менее 40 мм или из материалов равноценной прочности, причем в помещениях, предназначенных для размещения материальных ценностей первой, второй и третьей категории, щиты и ставни обиваются листовой сталью. Допускается, в помещениях, предназначенных для размещения материальных цен$ ностей четвертой категории, использовать защитные щиты и ставни, изготовленные из досок или фанеры тол$ щиной 12 мм в четверть или шпунт, но не впритык и с обязательным обшивкой листовой сталью.

35.12

Инженерные средства охраны

Помещение кассы должно быть оборудовано специальным окном размерами не более 200х300 мм с дверцей для операций с клиентами. Если размеры окна превышают указанные выше, то снаружи его следует укрепить защитными конструкциями (в соответствии с РД 78.147 $ 93). Специальное окно кассы может быть выполне$ но в виде передаточного узла по ГОСТ Р 50941 $ 96.

Люки, приямки, вентиляционные шахты (короба), дымоходы и прочие подобные конструкции элемен тов зданий и помещений

Двери люков по конструкции должны быть аналогичны ставням $ внутри запираться на запоры, снаружи на навесные замки амбарного типа.

Деревянная обвязка люка должна крепиться к фундаменту стальными скобами с внутренней стороны или ершами из стали диаметром не менее 16 мм и забиваться в строительные конструкции на глубину не менее 150 мм.

Двери и коробки чердачных люков и выходов на покрытие плоских кровель должны быть полнотелыми, об$ шитыми листовой сталью внахлест и закрываться изнутри на прочные замки, задвижки, накладки и т.п.

В случае наличия на охраняемых объектах неиспользуемых подвальных помещений, граничащих с помеще$ ниями для хранения денежных средств и особо ценных товаров, необходимо, при отсутствии двери на выхо$ де из подвального помещения, устанавливать металлическую открывающуюся решетчатую дверь, которая должна закрываться на навесной замок.

Вентиляционные шахты, вентиляционные короба и дымоходы диаметром более 200 мм, имеющие выход на крышу (в смежные помещения) и своим сечением входящие в помещения, где размещаются материальные ценности, должны быть оборудованы на входе в эти помещения металлическими решетками, выполненными из уголка сечением не менее 35х35х4 мм и арматуры диаметром не менее 16 мм с ячейкой не более 150х150 мм. Решетки в вентиляционных коробах со стороны охраняемого помещения должны отстоять от внутренней поверхности стены (перекрытия) не более чем на 100 мм. Стены помещений первой и второй категорий (если в них проходят вентиляционные шахты, короба или дымоходы диаметром 200 мм и больше) с внутренней сто$ роны должны быть укреплены решеткой по всей граничащей с ними площади. Решетку выполняют из армату$ ры диаметром 10 мм и больше и размерами ячейки не более 150х150 мм, которую затем оштукатуривают. Монтаж решеток аналогичен монтажу их при усилении стен помещения.

Вентиляционные короба и дымоходы диаметром более 200 мм, проходящие по помещениям первой и второй категорий, должны быть оборудованы на входе в эти помещения (выходе из них) металлическими решетка$ ми, выполненными из прутка диаметром 10 мм и больше или прочной металлической сеткой с последующей их обвивкой проводом для подключения к охранной сигнализации.

Для защиты вентиляционных шахт, коробов и дымоходов допускается использовать фальшрешетки из метал$ лической трубки с диаметром отверстия 6 мм и больше и с ячейкой размерами 100х100 мм (для прокладки провода шлейфа сигнализации).

Замки, крепежные элементы запорных устройств

В качестве запирающих устройств, устанавливаемых на дверях, окнах, люках, лифтовых шахтах и т.п. приме$ няются: врезные, накладные несамозашелкивающиеся и навесные (амбарные, контрольные) замки, внутрен$ ние крюки, задвижки, засовы, шпингалеты и др.

Обычно для запирания дверей охраняемых помещений используют следующие типы замков:

•штифтовые цилиндровые;

•дисковые цилиндровые;

•пластинчатые цилиндровые;

•сувальдные;

•электромеханические;

•электромагнитные.

Для запирания входных дверей охраняемых объектов, а также внутренних дверей помещений, в которых раз$ мещаются материальные ценности первой и второй категорий, необходимо использовать замки повышенной секретности дисковые цилиндровые (типа “Аблой”), сувальдные с двухбородочным ключом, цилиндровые штифтовые 2$х и более рядные.

Для запирания внутренних дверей помещений, предназначенных для размещения материальных ценностей третьей и четвертой категорий, можно использовать замки с пониженной секретностью типа цилиндровых пластинчатых и цилиндровых штифтовых однорядных.

Из$за низкой эффективности защиты накладные замки могут применяться только для запирания внутренних помещений четвертой категории.

Общим недостатком врезного замка является возможность разрушения его секретного механизма путем свер$ тывания. Поэтому необходимо при его установке предусмотреть, чтобы часть цилиндра секретного механиз$ ма, выступающая за дверное полотно с наружной стороны двери, была защищена от обламывания или сбива$ ния предохранительной накладкой, розеткой и щитком. Выступающая часть цилиндра секретного механизма после принятия мер защиты должна составлять не более 2 мм.

Навесные замки должны применяться в основном для дополнительного запирания дверей, ворот, решеток, ставень. Эти замки достаточно эффективны для защиты только в том случае, если имеют дужку из закален$ ной стали и массивный корпус (амбарный замок), а также, если в местах их установки на запираемых конст$ рукциях имеются защитные кожухи, пластины и другие устройства, предотвращающие возможность сворачи$ вания и перепиливания ушек и дужек замков.

35.13

Инженерные средства охраны

Двери лифтовых шахт должны блокироваться навесными замками, распорками, простейшими извещателями и т.п.

В соответствии с проектом разрабатываемого ГОСТа Р “Замки механические и электромеханические для за$ щитных конструкций дверных и оконных проемов. Требования и методы испытаний на устойчивость к крими$ нальному открыванию и взлому”, все замки, поставляемые на российский рынок и пригодные для использо$ вания на объектах, принимаемых под охрану, должны быть сертифицированы и иметь соответствующий класс устойчивости к криминальному открыванию и взлому.

Для входных дверей помещений и объектов, в которых расположены эти помещения, рекомендуется приме$ нять замки (врезные и накладные), имеющие классы устойчивости к криминальному открыванию и взлому не ниже указанных:

$ помещения четвертой категории $ замки класса U2;

$помещения третьей категории $ замки класса U3;

$помещения первой и второй категорий $ замки класса U4, за исключением кладовых ценностей и сей$ фов, двери которых должны быть оснащены замковыми устройствами, обеспечивающими секретность и устойчивость к взлому согласно ГОСТ Р 50862 $ 96 и ГОСТ Р 51053 – 97.

Замки класса U1 рекомендуется применять, в основном, для дополнительного запирания дверей.

Замки штифтовые цилиндровые

Подавляющее большинство выпускаемых в России штифтовых цилиндровых замков имеют механизм секрет$ ности с пятью парами штифтов, расположенных в один ряд (обычный “английский замок”), что определяет их низкую секретность (до 2 500 комбинаций). Изготовление механизмов секретности с большими допуска$ ми и из мягких материалов (ДАМ 4$1 или алюминиевые сплавы), а также отсутствие штифтов с проточкой снижают устойчивость их механизма секретности к криминальному открыванию. Замки с такими же механиз$ мами секретности, изготовленные из латуни и с меньшими допусками, более устойчивы (примерно в два раза) к криминальному открыванию.

Замки, имеющие механизм секретности с 8$12 парами штифтов, расположенных в 2, 3 или 4 ряда, обладают значительно большей секретностью (от 6000 до 50000 комбинаций).

Существенным конструктивным недостатком врезного штифтового замка является наличие выступа механиз$ ма секретности на 10$12 мм относительно полотна двери. Это позволяет захвата выступающей его части ме$ ханическим инструментом и его разрушения свертыванием. После чего открывается доступ к механизму пе$ ремещения засова. Требуемое усилие на свертывание механизма секретности, изготовленного из латуни, в два раза больше, чем изготовленного из ЦАМ 4$1 или алюминиевого сплава. Время открывания замка во многом зависит от способа крепления (шурупами или винтами) наружной накладки, препятствующей захватыванию механизма секретности. Крепление винтами значительно увеличивает время, затрачиваемое на взлом.

Увеличение стойкости замка к взлому путем высверливания достигается применением механизма секретнос$ ти, имеющего запрессованную вставку из твердосплавного материала, которая защищает корпус механизма секретности, цилиндр и штифты.

Замки дисковые цилиндровые

Замки с дисковым механизмом секретности (типа “Аблой”) являются одними из самых надежных по устойчи$ вости к криминальному открыванию. Это обусловлено особенностью конструкции механизма секретности, позволяющей достигать секретности 1000000 и более комбинаций. Небольшое ключевое отверстие механизма секретности существенно ограничивает возможность манипулировать отмычками.

Конструктивным недостатком большинства врезных дисковых замков является выступание механизма сек$ ретности на 20 мм и более относительно полотна двери. Это позволяет достаточно легко взламывать эти зам$ ки путем свертывания механизма секретности.

Увеличение стойкости замка к взлому путем высверливания достигается применением запрессованной зака$ ленной шайбой в лицевой части механизма секретности.

Замки пластинчатые цилиндровые

В большинстве своем пластинчатые механизмы секретности имеют шесть кодовых элементов (пластин). По$ этому их секретность выше, чем у пяти штифтовых механизмов секретности и составляет около 5000 комби$ наций. Устойчивость их к открыванию отмычками, взлому и высверливанию аналогична штифтовым цилинд$ ровым замкам.

Замки сувальдные

Основными критериями, определяющими секретность сувальдных механизмов, являются: количество сувальд в механизме, величина зазора между проходным пазом сувальд и сувальдной стойкой. В зависимости от этих параметров их секретность составляет от 80 до 2500000 комбинаций.

Увеличение стойкости замка к взлому путем высверливания достигается применением пластины из закален$ ной стали (твердосплавного материала), защищающей сувальдную стойку механизма секретности.

Для защиты входной двери помещения рекомендуется применять замок, имеющий не менее шести сувальд (симметричных или асимметричных). Количество сувальд в замке определяется числом ступенек бородки ключа, уменьшенному на одну ступеньку, которая предназначена для перемещения засова.

Засовы и запорные планки замков

Устойчивость засовов к динамическим нагрузкам определяется следующими критериями:

35.14

Инженерные средства охраны

•материалом, из которого изготовлен засов;

•площадью сечения засова;

•длиной головки засова (по ГОСТ 5089 $ 97 она должна быть не менее 40 мм, вылет засова $ не менее 22 мм, оставшаяся часть засова в корпусе замка $ не менее 18 мм);

•прочностью крепления лицевой планки к корпусу замка.

При недостаточной длине головки засова и значительном вылете засова происходит его сгибание (после нанесения ударов по замку).

Для защиты засовов от возможного перепиливания рекомендуется применять замки с засовами, которые из$ готовлены из твердосплавных материалов или имеют запрессованные вставки из этих материалов.

На устойчивость запорных планок влияют: толщина, конфигурация и материал запорной планки. Надежные запорные планки должны быть изготовлены из стали и иметь толщину стенки не менее 3 мм.

Высокими показателями устойчивости к взлому обладает запорная планка Г$образной формы, крепление которой можно производить не только к дверной коробке, но и к стене при помощи анкеров (см. рис. 9).

Петли для дверей должны быть прочными и выполнены из стали. Крепление должно осуществляться с помо$ щью шурупов.

При открывании дверей “наружу” на дверных петлях должны быть установлены торцевые крюки, препятству$ ющие возможности проникновения в помещения в случае срывания петель или их механического поврежде$ ния (см. рис. 4). Торцевые крюки при закрытии двери входят в установленные в дверной коробке анкерные пластины или аналогичные элементы. Если двери металлические, то торцевые крюки привариваются, если же двери деревянные, то они крепятся шурупами.

Дверные накладки должны изготавливаться из металлической полосы толщиной 4$6 мм и шириной не менее 70 мм.

Ушки для навесных замков должны изготавливаться из металлической полосы сечением 6х40 мм. Надежность запирания дверей или ворот может быть повышена благодаря применению усиленных навесов. Усиленные навесы должны быть изготовлены из стали. При запирании на навесной замок, запорная планка усиленного навеса надежно закрывает доступ к элементам его крепления (винтам).

Дверные крюки должны изготавливаться из металлического прутка диаметром не менее 12 мм.

Крепление крюков и накладок в стенах, дверных коробках и других местах должно производиться с помо$ щью болтов или костылей (ершей) диаметром не менее 16 мм. Пропускаемые болты закрепляются с внутрен$ ней стороны помещения при помощи шайб и гаек с расклепкой конца болта.

Замки электромеханические и электромагнитные

Впоследнее время широкое применение получили электромеханические и электромагнитные замки, а также электромагнитные защелки.

Вэлектромеханических замках ригель замка приводится в движение включением электромотора или элект$ ромагнита.

Вэлектромагнитных замках отсутствуют движущиеся механические закрывающие элементы. Блокировка ус$ тройств заграждения (например, дверей) осуществляется с помощью сил магнитного притяжения, создавае$ мых мощным магнитом.

Часто (в системах контроля и управления доступом) в механических замках применяют электромагнитную блокировку (электромагнитные защелки, задвижки и т. п.) запирающих элементов с возможностью переме$ щения их дистанционно и вручную.

Электромеханический замок рекомендуется устанавливать на деревянной и/или металлической двери мас$ сой до 100 кг при условии средней нагруженности (100...200 проходов в день). Применение этого замка для дверей с большей интенсивностью прохода неэффективно из$за высокого механического износа и, как след$

35.15

Инженерные средства охраны

ствие, снижения надежности и срока службы. Чаще всего электромеханический замок устанавливают на двери (накладной или врезной замок), но можно его устанавливать и на дверной коробке.

Электромагнитный замок рекомендуется устанавливать на деревянной и металлической двери массой до 650 кг при условии высокой нагруженности (более 200 проходов в день). Отсутствие деталей, подвержен$ ных трению и износу, делают этот замок практически вечным. Особенностью данного замка является не$ обходимость постоянной подачи тока на обмотку электромагнита, так как при пропадании напряжения в сети (например, при аварии или умышленном обрыве проводов) замок открывается. В связи с этим для надежной работы необходимо его дублировать механическим замком или применять для него дополнитель$ ное резервное питание.

Электромагнитную защелку применяют в системах контроля и управления доступом для дистанционного уп$ равления блокированием механического замка двери – точки доступа. Ее рекомендуется монтировать в ко$ сяке дверной коробки. Такая установка защелки позволяет полностью сохранить замочно$скобяную фурни$ туру двери.

Заключение

В заключении необходимо подчеркнуть, что система охраны предприятия только тогда сможет обеспечить надлежащую защиту от несанкционированного доступа к объектам и помещениям, когда технические сред$ ства охранной сигнализации применяются при оптимальном и рациональном их сочетании с инженерными средствами укрепленности, позволяющими максимально затруднить процесс проникновения нарушителя и вынос им похищенных предметов – с одной стороны. А с другой эта задача может быть реализована только при оптимальном выборе класса укрепленности объекта (помещения или его строительных элементов) охра$ ны относительно ожидаемых угроз и грамотного монтажа и использования инженерных средств охраны.

35.16

Система охранной (охранно-пожарной)

сигнализации

36.1

Система охранной (охранно-пожарной) сигнализации

Содержание

1.Требования нормативных документов к системе ОС.

2.Классификация приемно-контрольных приборов, режимы их работы.

36.2

Система охранной (охранно-пожарной) сигнализации

Вступление

Основой любой системы охраны объекта является система охранной (охранно$пожарной) сигнализации (ОС). Особенность состоит в том, что с установки охранной сигнализации собственно и начинается организация ох$ раны объекта техническими средствами.

Целью лекции является систематизация знаний по применению систем ОС, классификация и пояснение ос$ новных возможностей и принципов использования ее элементов.

1. Требования нормативных документов к системе ОС. Структура системы ОС, термины и определения

В настоящее время в России идет процесс последовательной интеграции российских стандартов в междуна$ родную систему стандартизации. Не исключением является и область охранных систем.

На сегодняшний день имеется целый ряд государственных стандартов, разрабатываемых, как правило, НИЦ «Охрана» МВД России, определяющих содержание и предназначение как самой системы ОС, так и ее элемен$ тов. Требования, предъявляемые к системе ОС и ее элементам, определяются государственными и ведомствен$ ными документами, основные из которых показаны в табл. 1.

Система охранной (охранно$пожарной) сигнализации согласно ГОСТ Р 50775$95 должна отвечать следующим требованиям:

•подавать извещение о тревоге в любое время (установленное в стандарте на системы конкретного вида);

•вероятность ложных извещений о тревоге должна быть минимальной (установленной в стандарте на системы конкретного вида);

•текущий контроль работоспособности системы ОС должен выполняться при условии минимального периода прерывания ее нормальной работы (установленного в стандарте на системы конкретного вида);

•обнаруживать саботажные действия нарушителя и выдавать извещение о несанкционированном доступе;

36.3

Система охранной (охранно-пожарной) сигнализации

•выдавать извещение о неисправности при отказе технических средств охранной, охранно$пожарной сигнализации;

•сохранять исправное состояние при воздействии влияющих факторов окружающей среды;

•восстанавливать работоспособное состояние после воздействия влияющих факторов окружающей среды;

•быть устойчивым к любым, установленным в стандартах на системы конкретного вида, повреждениям какой$либо своей части и не вызывать других повреждений в системе или не приводить к косвенной опасности вне ее;

•сохранять работоспособное состояние при отключении сетевого источника электропитания или другого основного источника электропитания в течение времени прерывания электропитания;

•не должны выдавать ложных тревог при переключениях источников электропитания сети и резерва или других видов с одного на другой;

•должны быть защищены от несанкционированного доступа (НСД) к управлению программными средства$ ми кодом, который должен соответствовать требованиям стандартов на системы конкретного вида;

•не должна создавать помехи (например, радиочастотные), оказывающие влияние на работу других сис$ тем или технических средств; уровни излучения не должны превышать значений, установленных в наци$ ональных и/или международных документах;

•должно быть предусмотрено ведение формуляра, формы записей в формуляре должны быть огово$ рены в нормативно$техническом документе по эксплуатации и техническому обслуживанию систем или в стандартах на системы тревожной сигнализации конкретного вида.

Назначением систем охранной (охранно$пожарной) сигнализации является обнаружение появления призна$ ков нарушителя на охраняемом объекте и подача извещения о тревоге для принятия мер по задержанию на$ рушителя, а также – обнаружение пожара и подача извещения о тревоге для принятия мер (например, эваку$ ации персонала, вызова пожарных).

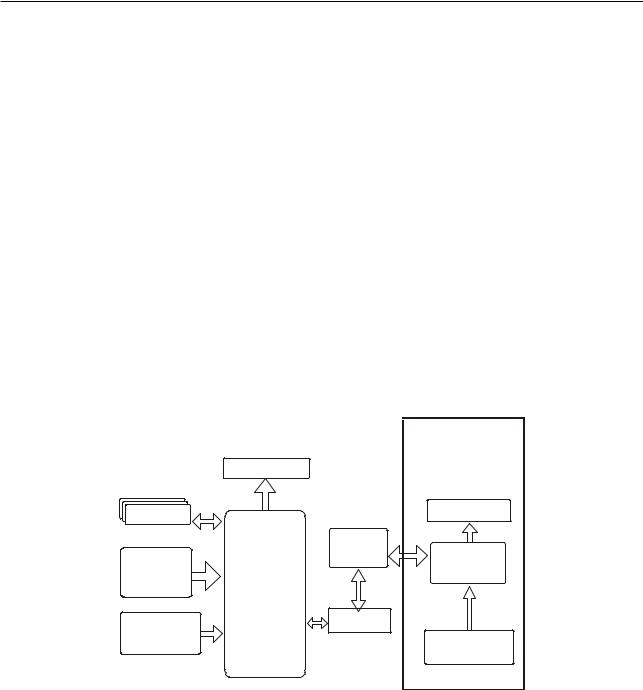

Обобщенная структура систем охранной (охранно$пожарной) сигнализации (согласно ГОСТ Р 50775$95) пред$ ставлена на рис.1.

электро питания

Рис. 1. Обобщенная структура системы охранной (охранно$пожарной) сигнализации

В перечисленных выше ГОСТах даны основные определения.

Система охранно пожарной сигнализации (ОПС) $ совокупность совместно действующих технических средств для обнаружения появления признаков нарушителя на охраняемых объектах и/или пожара на них, сбора, обработки и представления информации в заданном виде.

Охраняемая зона $ часть здания и/или территории (объекта), в которой может (должна) быть обнаружена опасность с помощью системы тревожной сигнализации.

Приемно контрольный прибор (ПКП) – техническое средство охранной сигнализации, предназначенное для приема сообщений от извещателей (шлейфов сигнализации) или других приемно$контрольных приборов, пре$ образования сигналов, выдачи извещений для восприятия человеком, дальнейшей передачи извещений и включения оповещателей, а в некоторых случаях и для электропитания охранных извещателей.

Органы ручного управления $ ручные выключатели, кнопки или клавиши управления, предназначенные для воздействия на функционирование устройства установки управления.

Извещатель – техническое устройство для формирования извещения при проникновении или попытке про$ никновения или для инициирования сигнала тревоги потребителем {$ техническое устройство для обнару$ жения угроз жизни и здоровью, среде обитания, имуществу и информации и формирования соответствую$ щего сигнала}.

36.4

Система охранной (охранно-пожарной) сигнализации

Пункт централизованной охраны диспетчерский пункт (содержит пульт централизованного наблюдения) для централизованной охраны ряда рассредоточенных объектов от проникновения нарушителя с использо$ ванием систем передачи извещений о проникновении и пожаре.

Система передачи извещений $ система, используемая для передачи информации о состоянии одной или нескольких систем тревожной сигнализации между охраняемыми зонами и одним или несколькими центра$ ми приема извещений о тревоге Сигнальный интерфейс $ устройство, обеспечивающее передачу извещений между техническими средства$

ми охранной и/или охранно$пожарной сигнализации.

Шлейф охранной сигнализации электрическая цепь, соединяющая выходные цепи охранных извещателей, включающая в себя вспомогательные элементы и соединительные провода и предназначенная для передачи на приемно$контрольный прибор извещений о проникновении и неисправности, а в некоторых случаях и для подачи электропитания на охранные извещатели.

Источник электропитания $ часть системы, которая обеспечивает электропитание для работы системы ох$ ранной или охранно$пожарной сигнализации или одной из ее частей.

Ответственное лицо $ лицо, имеющее право допуска в помещение охраняемого объекта по коду и/или дру$ гим идентификационным признакам.

Нарушитель $ лицо, пытающееся проникнуть или проникшее в помещение (на территорию), защищенное си$ стемой охранной или охранно$пожарной сигнализации без разрешения ответственного лица, пользователя, владельца или жильца.

Рубеж охранной сигнализации $ совокупность совместно действующих технических средств охранной сиг$ нализации, последовательно объединенных электрической цепью, позволяющая выдать извещение о проник$ новении (попытке проникновения) в охраняемую зону (зоны), независимо от других технических средств, не входящих в данную цепь.

Многорубежный комплекс охранной сигнализации: совокупность двух или более рубежей охранной сиг$ нализации, в каждом из которых применяются технические средства охранной сигнализации, основанные на различных физических принципах действия.

Для аппаратуры охранной сигнализации, используемой в России, соответствие требованиям Госстандарта Рос$ сии подтверждается сертификатами соответствия (специальными знаками), выдаваемыми Центром сертифи$ кации аппаратуры охранно$пожарной сигнализации Главного управления вневедомственной охраны МВД РФ (ЦСА ОПС ГУВО МВД РФ). Российский Госстандарт (ГОСТ Р) учитывает особенности применения аппаратуры ох$ ранной (охранно$пожарной) сигнализации в нашей стране и по ряду позиций имеет более высокие требова$ ния, чем, например, стандарт США.

Кроме общих требований, формируемых ГОСТами и руководящими документами различных ведомств, суще$ ствуют специальные и частные требования. Они предъявляются к отдельным видам и типам (соответственно) аппаратуры ОС и имеют конкретное содержание применительно к конкретному объекту и условиям его функ$ ционирования, поэтому в данной лекции не рассматриваются.

2. Классификация приемно-контрольных приборов, режимы их работы. Свойства шлейфов

Основой практически любой системы ОС является устройство сбора и обработки информации (УСОИ) (при$ емно$контрольный прибор или контрольная панель). Уровень сложности такого устройства с позиций реша$ емых задач и возможностей может быть очень разным $ от простейших логических до сетей из персональных компьютеров.

Современных образцы УСОИ обладают расширенными возможностями, основные из которых показаны на рис. 2. По организационной структуре УСОИ систем сигнализации можно разделить на три основные группы.

1.Приемно$контрольные приборы (контрольные панели).

2.Комбинированные системы.

3.Системы централизованного наблюдения.

Каждая из этих систем может быть комплексной, то есть решать различные задачи комплексной защиты объек$ та, таких, как охранная и пожарная сигнализация, управление и контроль доступа, телевизионное наблюдение и другие.

Комбинированная система охранной сигнализации $ это группа ПКП, предназначенных для охраны несколь$ ких объектов или частей одного объекта и связанных с местным пунктом охраны проводными или беспро$ водными каналами связи.

Система централизованного наблюдения (СЦН) $ это совокупность технических средств передачи информа$ ции по каналам связи и приема на пункте централизованной охраны тревожных и служебных извещений, а так$ же передачи команд телеуправления. То есть СЦН включает устройства объектовые оконечные, систему пере$ дачи извещений и пульт централизованного наблюдения.

Используемая ГОСТ классификация ПКП по количеству шлейфов (малой емкости $ до 5, средней – 6…50 и большой более 50) и по информативной емкости сообщений (малой $ до 2, средней – 3…5 и большой $ более 50 извещений) практически не отражает их важнейших эксплуатационных особенностей. Это и послужило причиной определения классификации ПКП по другим признакам.

Из определения ПКП следует, что он решает следующие основные задачи:

36.5

Система охранной (охранно-пожарной) сигнализации

•сбор информации о состоянии контролируемого объекта от шлейфов сигнализации;

•анализ этой информации;

•выдача сигналов тревоги и служебных сообщений.

В соответствии с решаемыми задачами можно выделить дополнительные классификационные признаки при$ менительно к эксплуатационным характеристикам приемно$контрольных приборов (контрольных панелей).

Рис. 2. Функции, реализуемые современными УСОИ.

Возможность приема извещений от шлейфов сигнализации или других ПКП

С решением этой задачи связаны две группы характеристик: а) схемотехника используемого шлейфа сигнализации:

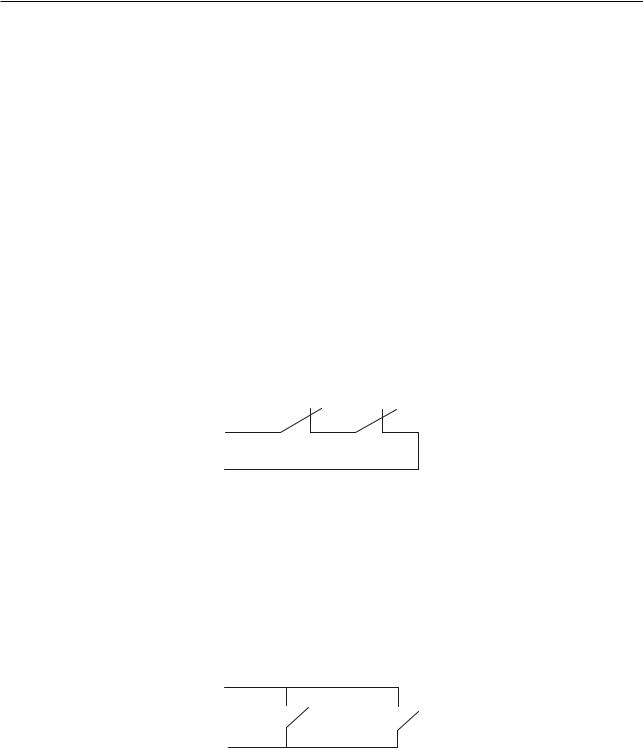

•нормально замкнутые шлейфы (НЗШ);

•нормально разомкнутые шлейфы (НРШ);

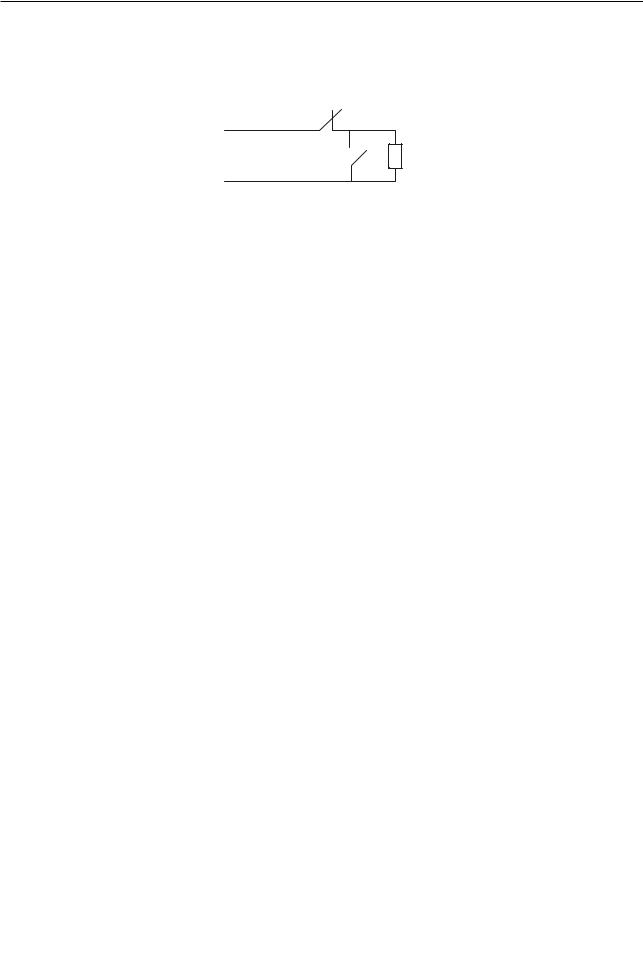

•шлейфы с оконечными резисторами (ШОР);

•шлейфы с оконечными резисторами повышенной информативности (ШОР ПИ);

•шлейфы с адресными извещателями (ША).

б) структура системы сигнализации на основе ПКП (способы подключения шлейфов):

•ПКП со шлейфами радиальной структуры;

•ПКП с древовидной структурой.

•адресные ПКП.

Приемно$контрольные приборы, использующие шлейфы с адресными извещателями, стоят несколько обо$ собленно от остальных и используются обычно для создания достаточно сложных комплексных систем ох$ ранно$пожарной сигнализации, вентиляции и промышленной автоматики. Существует несколько типов та$ ких шлейфов:

•лучевые;

•кольцевые;

•лучевые с кольцевыми ответвлениями.

Выходы сообщений о тревоге и служебных сообщений

Эта группа характеристик связана с преобразованием информации от шлейфов и выдачей сигналов для вос$ приятия человеком, включения оповещателей и передачи служебных извещений и о тревоге. Различают ПКП, имеющие:

•бинарный выход тревоги;

•бинарный выход тревоги повышенной информативности;

•бинарные выходы состояния;

•информативный выход состояния;

•стандартный порт RS$232, RS$485;

•сетевая шина.

Возможность программирования ПКП

Характеристика, дающая возможность адаптировать ПКП к особенностям охраняемого объекта и режиму его функционирования. Программирование ПКП может осуществляться на различных этапах его существования, при этом выделяются следующие его виды:

•Заводское программирование (по умолчанию) $ позволяет использовать ПКП без дополнительного про$

36.6

Система охранной (охранно-пожарной) сигнализации

граммирования, при этом он ориентируется на определенную наиболее типичную конфигурацию, кото$ рая позволяет использовать УСОИ без дополнительного программирования.

•Программирование установщиком $ позволяет выбрать алгоритм работы ПКП и выполняемые им функ$ ции на этапе установки до или после выполнения монтажных работ. Контроль доступа к этому режиму осуществляется с помощью пароля установщика.

•Пользовательское программирование осуществляется в процессе эксплуатации пользователем после установки и программирования ПКП установщиком. Позволяет программировать (изменять, удалять) па$ роли пользователей, а также в зависимости от конкретного типа УСОИ дает возможность изменять пользо$ вательские возможности по управлению системой, корректировать системное время, дату и другое. Кон$ троль доступа к этому режиму осуществляется с помощью пароля хозяина.

•Восстановление заводского программирования одна из особенностей ПКП, которая заключается в воз$ можности восстановления данных заводского программирования. Достигается это обычно полным от$ ключением питания (сети и аккумулятора) в сочетании с дополнительными операциями, например, уста$ новкой определенных перемычек.

Устройства управления ПКП

В зависимости от уровня сложности прибора и его возможностей это могут быть следующие устройства уп$ равления, реализующие разные способы общения человека с ПКП:

•электромеханический ключ;

•встроенная клавиатура;

•выносные клавиатуры;

•дистанционное управление с компьютера.

Индикация состояния приемно-контрольных приборов

Отображение информации $ важная особенность ПКП, позволяющая определить:

•текущее состояние контролируемого объекта;

•предыдущее состояние контролируемого объекта;

•состояние самой системы сигнализации. Различают два основных способа индикации.

Визуальная индикация состояния системы сигнализации $ может осуществляться с помощью различных ус$ тройств, отличающихся способом представления информации.

•Устройства с фиксированным набором сообщений (проблесковые лампы, светодиодные индикаторы кла$ виатур, выносные индикаторы, выносные планы, сегментные индикаторы, цифровые индикаторы).

•Устройства с программируемыми сообщениями (жидкокристаллический дисплей).

•Монитор компьютера.

Звуковая индикация (звуковые оповещатели) $ может осуществляться с помощью следующих устройств, от$ личающихся в первую очередь уровнем и типом подаваемого сигнала (а, следовательно, и возможностью опо$ вещения того или иного круга лиц):

•сирены и звонки;

•различные динамики;

•зуммеры.

Работа ПКП может осуществляться в различных режимах, основными из которых являются:

•охрана.

•наблюдение (снята С ОХРАНЫ).

•ПРОГРАММИРОВАНИЕ (характеристика дана выше).

Очевидно, что реакция прибора на те или иные воздействия будет существенно отличаться в разных режимах.

Охрана

В этом режиме ПКП контролирует состояние шлейфов и осуществляет самоконтроль. Нарушение целостнос$ ти шлейфов приводят к формированию сигналов тревоги. При этом возможны следующие разновидности режима.

Полная охрана, когда ПКП контролирует состояние всех шлейфов и осуществляет самоконтроль.

Частичная охрана $ контроль только части шлейфов и осуществление самоконтроля. При этом не контроли$ руемые шлейфы могут определяться:

•групповым исключением заранее запрограммированной группы шлейфов, общей для этого режима;

•выборочным исключением шлейфов, определяемых в каждом конкретном случае индивидуально. Режим частичной охраны с групповым исключением используется обычно для постановки системы сигнали$ зации на охрану, когда на объекте остаются люди. Типичный пример $ охрана дома ночью. При этом необхо$ димо охранять входные двери, окна (периферию объекта) и не требуется охрана внутренних помещений, по которым можно свободно перемещаться. У разных фирм производителей этот режим может называться по$ разному, например, ДОМ. Однако суть их одна и та же. Другим примером может быть выборочное исключе$ ние $ постановка на охрану системы с неисправными шлейфами.

При реализации режимов охраны возможны следующие варианты постановки на охрану.

ПКП в целом: в режиме полной или частичной охраны (одновременно всех шлейфов или группы шлейфов). Разделов (заранее программно заданных групп шлейфов).

Разделами ПКП называются заранее запрограммированные группы шлейфов, которые могут управляться и

36.7

Система охранной (охранно-пожарной) сигнализации

контролироваться независимо одна от другой. В этом случае осуществляется программное деление одно$ го ПКП на несколько логических, виртуальных приборов, каждый из которых (разделов) управляется неза$ висимо. Эта разновидность режима может применяться для отдельных разделов ПКП, имеющих возмож$ ность деления всех шлейфов на разделы. Количество таких разделов обычно не превышает восьми. При этом каждый раздел ставится/снимается с охраны независимо пользователем при предъявлении индиви$ дуального пароля.

Отдельных шлейфов.

Процедура постановки на охрану может подразделяться на следующие разновидности.

Сзашитой от неправильных действий (защита от дурака). Этот режим не позволяет поставить на охрану систе$ мы, имеющие неисправности. Например, не закрытая дверь или окно, при этом нарушенный или неисправный шлейф не дадут возможность поставить систему на охрану до устранения неисправности или восстановления шлейфа.

Принудительная постановка на охрану. Используется при постановке на охрану системы с нарушениями (не$ исправностями) шлейфов. При этом неисправные зоны (шлейфы) автоматически исключаются из охраны. О том, что в системе есть неисправные шлейфы, пользователь обычно извещается определенной звуковой или оптической индикацией.

Автоматическая постановка на охрану. Производится программированием времени, дней недели, когда сис$ тема должна быть поставлена под охрану. Эта возможность имеется только в системах, оснащенных часами реального времени. За определенный промежуток времени до постановки на охрану пользователь извеща$ ется об этом акустическим сигналом.

Сзадержкой на выход. Пользователю дается определенное время для того, чтобы после начала процесса по$ становки на охрану выйти с территории охраняемого объекта без формирования сигнала тревоги. При этом есть две разновидности процедуры:

• с фиксированной по длительности задержкой;

• с прерываемой задержкой (задержка заканчивается после срабатывания какого$либо специального дат$ чика или шлейфа).

Без задержки на выход. Может использоваться в следующих случаях:

• когда устройство управления находится вне контролируемого объекта;

• когда управление осуществляется дистанционно.

Выше перечисленные процедуры могут использоваться как самостоятельно, так и в сочетании друг с другом, например, автоматическая постановка на охрану по времени с задержкой на выход.

Наблюдение (снятие с охраны)

Современный ПКП и все элементы системы охранной (охранно$пожарной) сигнализации, как правило, име$ ют постоянное электропитание, независимо от режима работы. Этим достигается то, что система сигнализа$ ции может контролировать свое состояние, в частности, несанкционированный доступ, вмешательство (на$ пример, открывание крышки корпуса ПКП или извещателя) с целью вывода их из строя.

В режиме наблюдения ПКП снят с охраны, но продолжает осуществлять контроль всех шлейфов и себя. Одна$ ко изменения в состоянии шлейфов регистрируются по$разному. Нарушения 24$часовых шлейфов (пожар$ ных, кнопок тревоги и т.п.) приводят к формированию сигналов тревоги. Нарушения других шлейфов обыч$ но индицируется визуальными и акустическими устройствами индикации. Возможны две разновидности это$ го режима.

Полное снятие с охраны $ в системе отсутствуют 24$часовые шлейфы (кроме датчиков вмешательства, кото$ рые обычно предусматриваются во всех системах).

Частичное снятие с охраны $ в системе есть дополнительные (кроме датчиков вмешательства) 24$часовые шлейфы (кнопки тревоги, пожарные шлейфы и другие).

Процедура снятия с охраны может быть также различной.

Сзадержкой на вход. После нарушения определенной зоны (входа/ выхода) при входе на объект пользова$ тель имеет определенное время для снятия системы сигнализации с охраны без формирования сигнала тре$ воги.

Без задержки на вход. Снятие с охраны должно производиться с устройства управления, находящегося вне кон$ тролируемого объекта или с пункта охраны дистанционно. Режимы полной и частичной охраны могут исполь$ зоваться как с задержкой на вход, так и без таковой. Режим охраны без задержки может использоваться в со$ четании: как с режимом полной охраны, так и частичной охраны. Так, например, если система ставится на охра$ ну в вечернее время и ночью никто не должен придти, то задержка входа не нужна (она будет уменьшать на$ дежность системы охраны).

Варианты охраняемых зон

Свойства охраняемых зон определяются, в основном, установленными в ПКП процедурами постановки и сня$ тия с охраны. При этом возможны следующие варианты охраняемых зон.

Зона входа/выхода или зона с задержкой.

Служит для организации режима постановки системы ОС на охрану и снятия ее с охраны. Такие зоны позво$ ляют без формирования сигнала ТРЕВОГА:

•выйти с охраняемого объекта в течение определенного промежутка времени задержки выхода после постановки системы на охрану;

•войти на охраняемый объект и снять его с охраны в течение промежутка времени, определяемом задер$ жкой входа.

36.8

Система охранной (охранно-пожарной) сигнализации

Нарушение этих зон либо после включения системы на охрану, либо перед снятием ее с охраны вызывает сигнал тревоги не сразу, а только по истечении заранее запрограммированных задержек входа и выхода. Зона немедленной реакции.

Нарушение этой зоны при нахождении системы в режиме ОХРАНА вызывает немедленный сигнал ТРЕВОГА. Один из наиболее распространенных типов зон, используемых как для охраны внутренних объемов, так и для охраны периметра и периферии объекта.

Зона прохода.

Сочетает в себе свойства двух предыдущих зон. Формирование сигнала ТРЕВОГА при несанкционированном проникновении на объект зависит от того, в каком порядке происходит нарушение зон охраняемого объекта.

Взависимости от этого порядка сигналы тревоги могут либо формироваться сразу, либо по истечении задер$ жки входа. Сигнал ТРЕВОГА не формируется в течение задержки входа в следующих ситуациях:

• при выходе с охраняемого объекта (при постановке системы на охрану), если внутренние зоны (прохо$ да) нарушаются до нарушения зоны входа/выхода, то есть когда пользователь сначала проходит по зо$ нам прохода, а затем по зонам входа/выхода;

• при входе на охраняемый объект (для снятия системы с охраны), если зоны прохода нарушаются после нарушения зоны входа/выхода, то есть когда пользователь сначала проходит по зоне входа/выхода, а затем по зонам прохода. Любой другой порядок нарушения зон при входе на объект или выходе из него вызовет сигнал ТРЕВОГА.

Такие зоны можно использовать:

• для размещения пульта управления системой во внутренних помещениях объекта, дальше от входной двери (которая обычно является зоной входа/выхода);

• для организации строго определенного пути прохода от входной двери до пульта управления системой и наоборот.

Такая особенность использования зон прохода позволяет повысить надежность системы охраны. Зона круглосуточной охраны (24 часовая).

Режимы работы зон круглосуточной охраны (24 часовых) не зависят от режима работы системы в целом. На$ рушение таких зон всегда приводит к немедленному сигналу ТРЕВОГА независимо от того, снята система с охраны или находится под охраной. Такие зоны целесообразно использовать прежде всего:

• для защиты элементов системы от вмешательства (вскрытия извещателей, ПКП и др.);

• для пожарных зон;

• для зон, активизируемых кнопками тревоги (нападения) или пожара. Пожарная зона.

Зоны такого типа предназначены для подключения дымовых извещателей, требующих подачи напряжения пи$ тания по шлейфу. В качестве параметра обычно указывается максимально допустимый ток. В системах различ$ ных фирм пожарные зоны могут быть либо с жестко определенными свойствами (24$часовые, без возможности программирования), либо с возможностью программирования свойств такой зоны.

Зона дневного наблюдения.

Эта особенность определяет свойства шлейфов сигнализации в снятой с охраны системе, находящейся в ре$ жиме НАБЛЮДЕНИЯ, позволяет организовать контроль состояния охраняемого объекта днем, при снятой с охраны системе. Дневные зоны могут быть немедленной реакции и с задержкой. Основная особенность днев$ ных зон $ при их нарушении не происходит формирования тревожного сообщения по телефонной линии. В системе, поставленной под охрану, такие зоны работают как зоны немедленной тревоги.

Рассмотренным выше типам зон могут быть назначены дополнительные атрибуты, определяющие некоторые другие свойства и возможности, не связанные непосредственно с реакцией на нарушения.

Исключаемая из охраны зона.

При эксплуатации системы охраны может возникнуть необходимость исключения из охраны одной или не$ скольких зон. Например, при возникновении неисправности какой$либо зоны или постановке под охрану только части объекта. Реализация такой возможности выполняется программированием соответствующих особенностей зон. В этом случае возможны варианты задаваемых свойств:

• не исключаемые (приоритетные) зоны;

• исключаемые из охраны выборочно;

• исключаемые из охраны группой;

• автоматически исключаемые, в случае неисправности.

Приоритетные $ это зоны, исключение из охраны которых недопустимо. Если запрограммирована такая осо$ бенность, то зону из охраны исключить невозможно. В частности, при наличии неисправности в этой зоне систему на охрану поставить нельзя.

Во втором случае $ ввод определенной команды исключения и номера (или номеров) исключаемой зоны пе$ ред постановкой системы на охрану приводит к тому, что после постановки системы на охрану эта зона (зоны) охраняться не будет. Нарушение этой зоны не приведет к формированию сигнала ТРЕВОГА.

Втретьем случае из охраны исключается группа заранее запрограммированных зон. Это производится обычно либо так же, как и в предыдущем случае $ вводом определенной команды исключения группы зон, либо поста$ новкой системы на охрану в режиме ДОМ (когда на объекте остаются люди). И во втором и в третьем случаях восстановление работоспособности исключенных из охраны зон происходит автоматически после снятия сис$ темы с охраны. То есть при повторной постановке под охрану нарушение этих зон приведет к тревоге.

Автоматически исключаемые $ это зоны, которые автоматически исключаются при постановке на охрану при наличии в них неисправности. Использовать такую особенность нужно с осторожностью, так как при этом снижается надежность системы охраны.

36.9

Система охранной (охранно-пожарной) сигнализации

Свойства шлейфов

Количество подключаемых к ПКП шлейфов сигнализации непосредственно связанно с количеством охраня$ емых зон и является одним из основных его параметров. Максимальное количество шлейфов, которые могут быть подключены, обычно кратно степени числа 2. Наиболее типичные значения для неадресных приборов $ 8, 16, 32, 64, 128 (определяются рядом 2n), реже встречаются значения 6, 24, 96.

При необходимости иметь большее количество шлейфов целесообразно использовать адресные ПКП, позво$ ляющие контролировать состояние сотен извещателей.

Шлейфы сигнализации могут иметь следующие характеристики и параметры.

Канал связи с извешателями.

Большинство современных систем охранной сигнализации используют проводную связь ПКП и извещателей. Преимуществами такого способа является возможность постоянного контроля линии связи, подача напряже$ ния питания для извещателя с прибора, достаточно высокая помехозащищенность.

Другой вариант, получающий в последнее время все большее распространение, это использование беспро$ водных шлейфов со связью по радиоканалу. Контроль канала в таких случаях либо отсутствует, либо осуще$ ствляется периодически. К преимуществу таких систем можно отнести отсутствие необходимости прокладки проводов, соединяющих ПКП и извещатели. Это может иметь существенное преимущество при организации временных систем охранной сигнализации, например, выставок или объектов, где прокладка проводов ис$ ключена по тем или иным причинам, например, музеев).

Схемотехника проводных шлейфов.

Способ соединения элементов шлейфа в значительной степени определяет его надежность и информатив$ ность. При организации системы охраны возможны различные варианты соединения элементов шлейфа (кон$ тактов реле тревоги извещателей, оконечных резисторов и других элементов). Современные ПКП в зависи$ мости от уровня их возможностей могут иметь шлейфы следующих основных типов.

Нормально замкнутые.

Нормально замкнутые шлейфы (рис. 3.) используют последовательное включение нормально замкнутых кон$ тактов (НЗК) реле извещателей в шлейф.

Рис.3. Нормально замкнутый шлейф

Используются обычно в достаточно простых и дешевых ПКП. Возможно различение двух состояний шлейфа:

•НОРМА, сопротивление шлейфа

Rшл £ Rпор;

•ТРЕВОГА, сопротивление шлейфа

Rшл > Rпор;

Информативность шлейфа (количество различаемых состояний) равно двум. Очевидно, что случайное или умышленное закорачивание шлейфа до контактов реле извещателя делает его нечувствительным к наруше$ нию. Следовательно, необходимо обеспечивать защищенность шлейфа (высококачественный монтаж прово$ дов шлейфов, выполненный современными методами (скрытый или в коробах).

Нормально разомкнутые.

Нормально разомкнутые шлейфы (рис. 4.) используют параллельное включение нормально разомкнутых кон$ тактов (НРК) реле извещателей в шлейф.

Рис.4. Нормально разомкнутый шлейф.

Используются также в простых и дешевых ПКП. Возможно различение двух состояний шлейфа:

•НОРМА, сопротивление шлейфа

Rшл ³ Rпор;

•ТРЕВОГА, сопротивление шлейфа

Rшл < Rпор;

Информативность шлейфа равна двум. При случайном или умышленном обрыве шлейфа до контактов реле извещателя шлейф становится нечувствительным к нарушению. Для уменьшения вероятности саботажных действий необходимо обеспечивать защищенность шлейфа.

С оконечными резисторами (ШОР).

Шлейфы с оконечными резисторами R0 (рис. 5) являются наиболее популярными в настоящее время в большин$ стве ПКП. В шлейф включаются последовательно НЗК реле извещателей или параллельно включение НРК реле. Как замыкание, так и обрыв таких шлейфов фиксируется ПКП. Это одно из требований к аппаратуре для объектов, охраняемых вневедомственной охраной. Однако очень важно, чтобы резистор обязательно нахо$

36.10

Система охранной (охранно-пожарной) сигнализации

дился в конце шлейфа. В противном случае условие не будет выполняться. ПКП различает также два состо$ яния шлейфа:

•НОРМА, сопротивление шлейфа

Rпор2 ³ Rшл ³Rпор1;

•ТРЕВОГА, сопротивление шлейфа

Rшл < Rпор1, Rшл > Rпор2;

P1

Ro

P2

Рис.5. Шлейф с оконечным резистором

Важным параметром шлейфа является допуск ,R = Rпор2$ Rпор1 на возможное изменение его сопротивления без выдачи сигналов тревоги. Чем надежнее должна быть система сигнализации, тем более жесткими должны быть эти допуски. Соответственно более жесткие требования должны предъявляться к качеству монтажа и в первую очередь к переходным контактам в элементах шлейфа.

С оконечными резисторами повышенной информативности.

Шлейфы с оконечными резисторами (одним или двумя) повышенной информативности, сохраняя достоинства ШОР, позволяют передавать по шлейфу (по одной паре) два$три информационных сигнала. Такого типа шлей$ фы могут иметь различную схемотехническую реализацию. Примером может служить вариант исполнения для ПКП типа System 2300, приведенный на рис. 6. Внешне ШОР ПИ панелей System 2300 схемотехнически не отли$ чается от шлейфа с одним резистором. Однако аппаратная реализация компараторов ПКП, анализирующих со$ стояние шлейфов, позволяет отличать обрыв от короткого замыкания. А это дает возможность передавать по шлейфу дополнительный информационный сигнал. Короткое замыкание соответствует тревоге, а обрыв $ вме$ шательству (повреждение шлейфа, вскрытие или снятие со стены извещателя) в элементы шлейфа. Тогда состо$ яние ПКП будет соответствовать следующему:

•НОРМА, сопротивление шлейфа

Rпор2 ³ Rшл ³ Rпор1;

•ТРЕВОГА, сопротивление шлейфа

Rшл > Rпор2;

•ВМЕШАТЕЛЬСТВО, сопротивление шлейфа Rшл < Rпор1.

Рис.6. Шлейф повышенной информативности

Для этого НРК реле тревоги Р2 извещателя включаются параллельно оконечному резистору R0, а НЗК реле Р1 датчика вмешательства последовательно. То есть информативность шлейфа увеличивается до трех.

На рис. 7 приведена схема шлейфа ПКП Sierra, позволяющая формировать четыре информационных сигнала. На этой схеме Р1 $ реле контроля вмешательства, Р2 $ реле тревоги и РЗ $ неисправности.

Различные состояния шлейфа будут следующими:

•НОРМА, сопротивление шлейфа

Rпор2 ³ Rшл ³ Rпор1;

•ТРЕВОГА, сопротивление шлейфа Rпор3 ? Rшл > Rпор2;

•ВМЕШАТЕЛЬСТВО, сопротивление шлейфа Rшл > Rпор3;

•НЕИСПРАВНОСТЬ, сопротивление шлейфа Rшл < Rпор1. Информативность такого шлейфа равна четырем.

Рис.7. Шлейф повышенной информативности

36.11

Система охранной (охранно-пожарной) сигнализации

Адресные (АШ).

Существует несколько типов таких шлейфов, например, лучевые, кольцевые, лучевые с кольцевыми ответв$ лениями. Кольцевой шлейф имеет достаточно серьезное преимущество. При повреждении (обрыве) он не теряет свою работоспособность, поскольку сохраняется линия обмена информацией. При замыкании спе$ циальные устройства, разделители шлейфа, отключают закороченный участок. Остальная часть шлейфа продолжает функционировать.

Умение проводить анализ свойств и характеристик ПКП позволит правильно составлять перечень требова$ ний к облику будущей системы ОС и техническим средствам, ее реализующим, а также проводить грамотный выбор ТСО из имеющихся на рынке и осуществлять их монтаж на объекте охраны.

3. Классификация извещателей, назначение и краткая характеристика

Извещатели $ наиболее многообразный элемент системы охраны. Достижения современного уровня техно$ логии позволяют производить дешевые и надежные извещатели, используя практически все возможные фи$ зические принципы по обнаружению факта НСД нарушителя на объект охраны.

Извещатели устанавливаются на границе контролируемой территории, в охраняемых помещениях, а так$ же для защиты от НСД персональных компьютеров и других локальных объектов. Их основными функци$ ями являются определение факта нарушения и передача тревожного извещения на ПКП. Классифика$ ция извещателей показана на рис.8.

Средства обнаружения (извещатели)

Рис. 8. Классификация охранных извещателей

36.12

Система охранной (охранно-пожарной) сигнализации

Все извещатели по характеру условий применения подразделяются на три группы.

1. Наружные или периметровые, применяются для защиты периметров внешних ограждений объектов, открытых участков контролируемой территории, а также наружных границ зданий и других локальных объек$ тов.

2.Внутренние или объектовые, применяются для защиты от НСД отдельных помещений внутри объекта.

3.Тревожная сигнализация, применяется для принудительного оповещения сил охраны о факте наруше$ ния или нападения. Используется как внутри объекта охраны, так и на открытых участках охраняемой терри$ тории.

В зависимости от конфигурации объекта и характера условий защиты от НСД применяются извещатели с со$ ответствующей формой зоны обнаружения: точечной, линейной, поверхностной и объемной.

К средствам обнаружения с точечной зоной относятся устройства, у которых в качестве чувствительного эле$ мента используется любой электрический контакт. Средства, фиксирующие нарушителя при пересечении им одной строго определенной линии, называют извещателями с линейной зоной. Средства, фиксирующие на$ рушителя при проникновении его в контрольную зону через какую$либо плоскость (барьер), относят к изве$ щателям с поверхностной зоной обнаружения. Средствами обнаружения с объемной зоной называют уст$ ройства, блокирующие объем помещения или участка местности.

По способу воздействия на окружающую среду извещатели делятся на активные и пассивные.

Активные извещатели излучают сигнал или создают поле в окружающее пространство (зону обнаружения) и по изменению его параметров определяют факт вторжения нарушителя. Существенным недостатком таких извещателей является возможность обнаружения факта их работы и места установки нарушителем перед преодолением зоны обнаружения.

Пассивные извещатели измеряют какой$либо параметр зоны обнаружения и самого нарушителя, по разно$ сти этих величин (их наличию) определяют факт его вторжения. Установку пассивных извещателей труднее обнаружить.

К двухпозиционным извещателям относятся такие, у которых источник создания поля (сигнала) находится в одном месте, а приемник этого сигнала (анализатор параметров поля) $ в другом. У однопозиционных из$ вещателей эти устройства размещены совместно. Таким образом, активные средства могут быть как одно$, так и двухпозиционные, а пассивные $ только однопозиционные.

По дальности действия извещатели подразделяются:

• малой дальности: для помещений – до12м, для открытых площадок –до 50м;

• средней дальности: для помещений – 12...30м, для открытых площадок –50…200м;

• большой дальности: для помещений – свыше 30м, для открытых площадок – свыше 200м Извещатели в своем составе, как правило, имеют чувствительный элемент (датчик), преобразователь и уст$

ройство выделения сигнала. Чувствительный элемент непосредственно воспринимает появление нарушите$ ля, преобразователь преобразует входную величину в выходную, удобную для дальнейшей обработки, а уст$ ройство выделения сигнала осуществляет селекцию, распознавание его и формирование сигнала тревоги.

По физическому принципу действия датчика в ходе обнаружения нарушителя все извещатели подразделяются:

•электроконтактные,

•магнитоконтактные,

•ударно$контактные,

•емкостные,

•индуктивные,

•радиолокационные (радиотехнические, кабельные),

•ультразвуковые,

•трибоэлектрические,

•оптико$электронные (в том числе и активные и пассивные инфракрасные)

•вибрационные (индуктивные, пьезоэлектрические, сейсмические),

•акустические разбивания стекла,

•комбинированные.

Магнитоконтактные извещатели предназначены для блокировки деревянных и металлических конструкций на «открывание». В этих извещателях механические усилия, создаваемые нарушителем, приводят к обрыву или замыканию контрольной электрической цепи. Они выполняются в виде контактов геркона. Датчики это$ го типа состоят из двух частей: подвижной и неподвижной. На подвижной части, например, двери или окон$ ной раме, устанавливается магнит, а на неподвижной – геркон, который при открывании подвижной части размыкает электрическую цепь и вызывает появление сигнала тревоги. Среди отечественных можно выде$ лить:

•извещатели типа СМК 1, СМК 3, предназначенные для блокирования дверей, окон, люков витрин и других подвижных ограждений при открывании;

•извещатели типа ИО 102 4, ИО 102 5, ИО 102 6, основанные на замыкании контактов геркона и обес$ печивают размыкание шлейфа сигнализации при открывании дверей, окон или перемещении заблоки$ рованных предметов.

Принцип электроконтактного извещателя основан на регистрации разрыва электрической цепи при воздей$ ствии нарушителя. Они применяются для контроля по периметру зданий или помещений. Изготавливаются два типа извещателей:

•с не разрушающимися элементами (типа кнопок);

•с разрушающимися контактами при использовании, например, токопроводящего стекла, сетки или фоль$ ги и т. п.

36.13

Система охранной (охранно-пожарной) сигнализации

Среди отечественных можно выделить:

•выключатели путевые конечные серии ВК 200, ВК 300, ВПК 4000, предназначенные для блокиро$ вания на открывание строительных конструкций, имеющих значительные линейные размеры (ворота, погрузочно$разгрузочные люки и т.п.);

•фольга алюминиевая А 1 толщиной 0,008$0,01мм, шириной 6$8мм применяется в основном для блоки$ рования остекленных поверхностей путем наклейки.

•провода ПЭЛ, ПЭВ или аналогичные диаметром 0,18$0,25мм применяется, в основном, для блокирования

деревянных и прочих некапитальных строительных ограждающих конструкций «на пролом». Ударно контактные извещатели предназначены для блокирования поверхностей. Среди отечественных из$ вещателей можно выделить:

•Окно 4, Окно 5, $ поверхностные ударно$контактные извещатели на основе электромеханического чув$ ствительного элемента, который крепится на стеклянной поверхности таким образом, чтобы чувствовать ее сдвиговые колебания, возникающие при разрушении стекла, и быть нечувствительным к поперечным колебаниям;

•Грань 1 $ предназначены для блокирования капитальных поверхностей.

Емкостные извещатели используют изменение величины емкости чувствительного элемента при воздействии на него различных физических полей, в том числе и поля нарушителя. Датчики этого вида применяются для охраны защитных металлических изделий (решеток инженерных коммуникаций). Действие датчиков осно$ вано на регистрации изменения электрической емкости между полом помещения и решетчатым внутренним ограждением. К извещателям такого вида относятся:

•емкостный извещатель «Риф М», «СЕТ 11М» предназначены для охраны металлических шкафов, сей$ фов и обеспечение передачи сигнала тревоги при движении нарушителя вблизи охраняемого сейфа или касания его;

•емкостный извещатель «Ромб 5», «Пик» предназначены для охраны предметов в помещении, а также для защиты дверных и оконных проемов;

•емкостное сигнализационное устройство «Радиан 13, 14» предназначено для охраны протяженных

участков местности и периметровой зоны различных объектов, устройство срабатывает при попытке нару$ шителя перелезть через сигнальное заграждение или разрушить его.

Виндуктивных извещателях (магнитные датчики) величина индуктивности чувствительного элемента изме$ няется под воздействием объекта обнаружения (нарушителя). Их изготавливают из проволочной сетки, уло$ женной в почву на предполагаемом пути нарушителя. Они реагируют на прохождение человека с металли$ ческим предметом (с оружием) достаточной массы. Наличие металла ведет к индукционным изменениям элек$ трического поля проволочной сетки, что и вызывает сигнал тревоги. Магнитные датчики неэффективны вблизи автомобильных и железных дорог, так как при этом возможны ложные срабатывания от движущихся значи$ тельных масс металла.

Радиотехнические (радиолокационные, радиоволновые) извещатели основаны на изменении парамет$ ров электромагнитного поля, создаваемого радиотехническим устройством, при перемещении в нем наруши$ теля. Эти датчики работают в СВЧ диапазоне на частотах около 10,5ГГц. Радиолокационные извещатели фор$ мируют объемную зону обнаружения. При установке его в помещении за счет переотражения энергии чув$ ствительная зона извещателя практически не оставляет места, где нарушитель не мог бы быть обнаружен. К датчикам такого вида можно отнести извещатель «Волна 2 ( 3, 4, 5)», «Аргус 2 ( 3)», «Тюльпан 3».

Извещатели объемные радиоволновые «Фон 1», «Радий 2 (2/1, 2/2)», «Шторм 2», «Грот», «Тефест»

предназначены для охраны материальных ценностей на открытых площадках с ограждением или в помеще$ ниях площадью до 300 м2 и выдачи сигнала тревоги о проникновении нарушителя. Извещатели представля$ ют собой доплеровский радиолокатор с селекцией движущихся целей.

Кабельные извещатели работающие по принципу «линии вытекающей волны», в качестве чувствительного датчика используют два коаксиальных кабеля с перфорированной оплеткой, размещенных параллельно друг другу на расстоянии 1...1,5м на глубине 20...30см. За счет перфорации (наличия отверстий) по всей длине часть энергии генератора, подключенного к одному кабелю, излучается и принимается соседним. При пере$ сечении нарушителем электрического поля (ширина 1...1,5м) уровень сигнала в приемном кабеле меняется, что вызывает сигнал тревоги. Кабельные извещатели позволяют избежать большинства недостатков простран$ ственных периметральных систем: они не создают проблем при отслеживании рельефа местности или меня$ ющейся высоты ограждения, надежно маскируются, для них не нужно создавать полосы отчуждения. Приме$ ром может служить кабельная система «GUARDWIRE”, Великобритания

Вкабельных извещателях могут использоваться световодные кабели. В них исключено возникновение сигнала ложной тревоги за счет воздействия помех, рельефа местности и влияния метеорологических ус$ ловий. Примером такой системы сигнализации может служить отечественная система «Ворон», предназ$ наченная для обнаружения несанкционированного вторжения на охраняемый объект, которым может быть автостоянка, гараж, склады, производственные помещения и т.п. Она состоит из извещателя ПО$212$1 «Плу$ тон» и чувствительного элемента ЧЭ$1В (ЧЭ$2В). Извещатель содержит два блока: лазерный передатчик и фотоприемник. В качестве чувствительного элемента используется специальный световодный кабель (длина до 500м), закрепленный на любом типе заграждения (на стене, колючей проволоке, на сетке и т.д.). Де$ формация кабеля, возникающая при попытке нарушителя преодолеть заграждение, вызывает изменение характеристик лазерного излучения, распространяющегося внутри кабеля в волоконно$оптическом свето$ воде. Изменение поля световой волны регистрируется фотоприемником и затем обрабатывается с помо$ щью устройства «Ворон 2ЦР», встроенного в фотоприемник, с целью формирования сигнала тревоги. Сиг$ нал тревоги подается к пульту волоконно$оптическим кабелем длиной до 10км.

36.14

Система охранной (охранно-пожарной) сигнализации

Вультразвуковых извещателях используется эффект изменения структуры ультразвукового поля, вызван$ ного появлением нарушителя.

Датчики этого типа с излучающей и приемной частями регистрируют изменение сигнала излучения, отра$ женного от нарушителя. Для помещений площадью до 50м2 могут применяться однокорпусные извещатели. Как недостаток необходимо отметить, что находящиеся в охраняемом помещении крупногабаритные пред$ меты ограничивают зону обнаружения, создавая так называемые «мертвые зоны». Среди отечественных можно выделить:

• ультразвуковые извещатели «Эхо 2 ( 3)», «Эхо А», предназначенные для обнаружения проникно$ вения в контролируемое помещение путем регистрации доплеровской частоты, вызванной движением нарушителя.

• ультразвуковое однопозиционное сигнализирующее устройство ДУЗ 13$ назначение то же.

Воптико электронных извещателях используется эффект прерывания телом нарушителя узконаправленно$ го луча света любого диапазона, сформированного соответствующим фильтром (в том числе и в ИК диапазо$ не). Они подразделяются на две группы:

• активные или лучевые,

• пассивные, воспринимающие излучения в результате действий нарушителя. К извещателям такого вида можно отнести:

• фотоэлектрические извещатели типа «Квант 1 ( 2У)», «Вектор 2 ( 3)», предназначенные для защиты охраняемых объектов по внутренним периметрам и создания заградительных барьеров тревож$ ной сигнализации. Кроме того, они могут использоваться и как ловушки. Извещатели формируют сигнал тревоги при пересечении нарушителем преграждающего барьера или возникновении в контролируемой зоне задымления.

• инфракрасные извещатели отличаются относительной дешевизной. Активные ИК датчики применя$ ются для создания одно$ или многолучевых барьеров для защиты коридоров, многооконных помеще$ ний, лестничных пролетов, стен с развешанными на них картинами в музеях и т.п. Как недостаток мож$ но отметить возможность преодоления барьера, если нарушитель знает точно расположение лучей. На открытом воздухе активные ИК датчики применяются для блокирования верхней части забора или нижней части здания для защиты, например, окон первого этажа. К извещателям такого вида можно отнести: оптико$электронные ИК извещатели типа «Диалог», «Рубеж 3М», «Охрана», «Вектор 2».

«Вектор СПЭК 75», «Вектор СПЭК 150».

Пассивные ИК датчики используются в основном для защиты помещений. Пассивный принцип работы позво$ ляет применять их в тех случаях, когда излучения вредны для объекта охраны. Другим их достоинством явля$ ется отсутствие ложных срабатываний от мусора, мелких птиц и насекомых. Как недостаток извещателей этого типа можно отметить отсутствие срабатывания при движении нарушителя вдоль ИК луча. К датчикам такого вида можно отнести: «Рубеж 1М», «Фотон 1М ( 2, 4, 5, 6, 7, 8, Ш), «Фотон С&К», «Адемко 998».

Вибрационные извещатели преобразуют вибрацию какой$либо материальной среды в электрический сигнал. Индуктивные вибрационные извещатели используют явление электромагнитной индукции, вызванной на$ рушителем.

Пьезоэлектрические (сейсмические) извещатели построены на пьезоэлектрическом эффекте возникнове$ ния электрических зарядов при механическом воздействии нарушителя. К датчикам такого вида можно от$ нести извещатель охранный поверхностный пьезоэлектрический «Грань 2», «Шорох 1», предназначен$ ные для регистрации вибрации, возникающей при разрушающих воздействиях нарушителя (удары, сверле$ ние, пиление и т.п.) в деревянных, бетонных и кирпичных поверхностях охраняемой конструкции. Для выда$ чи тревожного сигнала извещатель должен зафиксировать три характеристики принимаемого сигнала: амп$ литуду вибрации, число импульсов, превышающих заданный уровень, и число разрушающих воздействий за время 15с, что исключает возможность ложного срабатывания.

Сейсмические извещатели системы «Psicon» выполняются в виде «косы» из последовательно включенных геофонов (пьезоэлектрических датчиков), размещаемых в грунте. Геофоны реагируют на микроскопические со$ трясения почвы, возникающие при передвижении человека через зону обнаружения. Их достоинство состоит в том, что невозможно обнаружить «косу» геофонов визуальным путем. К недостатку следует отнести необходи$ мость иметь свободное пространство, так как смещение корней высоких кустов и деревьев при сильном ветре увеличивают сейсмические шумы, что может привести к ложным срабатываниям.

Трибоэлектрические вибрационные извещатели основаны на возникновении статистического электриче$ ства при возбуждении нарушителем механических вибраций в специальном (коаксиальном) кабеле. Акустические извещатели разбивания стекла предназначены для регистрации звуковых колебаний, сопро$ вождающих разрушение стеклянной поверхности. В простейшем случае акустический извещатель состоит из микрофона, фильтра, выделяющего наиболее типичные спектральные составляющие сигнала, схемы обработки и исполнительного элемента (реле). Достоинствами их по сравнению с ударно$контактными извещателями являются: одновременная охрана нескольких окон, сокращение монтажных работ, скрытность установки и т.п. К извещателям такого вида можно отнести: «Стекло 2 ( 2 1, 3)», «Арфа».

Комбинированные извещатели предназначены для защиты внутренних объемов помещений. Своим появле$ нием они обязаны развитию направления по снижению у извещателей вероятности появления ложных сра$ батываний. Пришли к выводу, что комбинация двух извещателей в одном корпусе, формирующих тревожный сигнал на основе двух и более физических явлениях, приводит к существенному снижению этого показате$ ля. В настоящее время получили распространение комбинация пассивного ИК и радиоволнового извещате$ лей, реже встречается сочетание пассивного ИК и ультразвукового извещателей. К извещателям такого вида можно отнести: (СВЧ+ИК) ДТ 420Т , 435Т , 450Е, «Сокол 2».

36.15

Система охранной (охранно-пожарной) сигнализации

Основной функцией тревожной сигнализации является передача извещений о нападении преступников, в связи с чем оперативность реагирования и принятые меры по отработке сигнала тревожной сигнализации более серьезны, и в иных случаях требует помощи со стороны групп «быстрого реагирования» Министерства внутрен$ них дел. Для передачи тревожных извещений применяются следующие извещатели:

•магнитоконтактный – «Кукла Л» на базе имитации банковской упаковки 50 руб;

•магнитоконтактный $ «Миникредит Л» на базе имитации банковской упаковки 50 руб., после ее изъя$ тия из держателя, через 3$4 минуты происходит взрыв и выброс газа;

•контактный $ Адемко 264 «Клипса». В дежурном режиме в «Клипсу» вставляется последняя купюра банковской упаковки; срабатывание извещателя происходит во время изъятия упаковки по требованию преступника;

•электроконтактные $ ИО 102 1/1А, ИО 101 1, ИО 101 3, срабатывание извещателя происходит в процессе нажатия рукой или ногой.

•радиоизвещатели фирм Адемко (5802, 5804), фирм SCANTRONIC (4606$55 с датчиком падения), АО Аргус$ спектр («Радиокнопка» с датчиком падения) и т.д.

На территории охраняемого объекта в помещениях поста охраны устанавливаются магнитоконтактные (элек$ троконтактные) извещатели, а личному составу подразделений охраны вдаются радиоизвещатели, в зонах отчуждения по маршруту движения наряда могут устанавливаться кнопки во влагозащитном исполнении. Сигнал о срабатывании тревожного извещателя передается на ПКП аналогично охранной сигнализации объек$ та. Отличие тревожной сигнализации состоит в том, что ПКП коммутируется или программируется для 24$х часовой охраны, без возможности снятия с охраны.

Заключение

Правильный подбор и грамотная установка элементов системы охранной сигнализации возможна при зна$ нии всего многообразия представленных на рынке средств, их возможностей и характеристик. Только при выполнении этого условия достигается максимально возможная цель по обеспечению требуемой безопасно$ сти объекта при минимальных затратах.

36.16
