Зенитно-ракетная система "C-300 ПМУ-1")

Мобильная многоканальная зенитная ракетная система (ЗРС) С-ЗООПМ (экспортный вариант С-300ПМУ-1) предназначена для обороны важнейших административных, промышленных и военных объектов от ударов всех типов средств воздушного нападения во всем диапазоне их практического применения.

ЗРС С-300ПМУ-1 обеспечивает поражение современных и перспективных самолетов, стратегических крылатых ракет, тактических баллистических ракет и других целей, летящих со скоростями до 2800м/с и имеющих ЭПР до 0,02м²в условиях массированного налета при воздействии интенсивных активных и пассивных помех.

Система С-ЗООПМ является дальнейшим развитием ЗРС С-ЗООПС, отличается повышенными тактико-техническими и эксплуатационными характеристиками. Улучшение характеристик достигнуто введением в ЗРС С-ЗООПС новых технических решений, разработанных по итогам обобщения многолетнего опыта ее эксплуатации, а также совершенствованием математического обеспечения на базе высокопроизводительных вычислительных средств. Основным отличием С-ЗООПМ и С-ЗООПМУ-1 от прежних “трехсоток” является новая ракета 48Н6 (экспортный вариант — 48Н6Е), разработанная НПО “Факел” и выпускавшаяся ПО “Ленинградский Северный завод” и ММЗ “Авангард”. Ракета 48Н6Е в настоящее время находится на вооружении войск ПВО страны (в составе системы С-300 ПМ) и кораблей ВМФ (в составе системы"Риф").

Усовершенствовано также антенное устройство радиолокатора подсвета и наведения. Комплекс выпускается как в мобильном варианте, на шасси автомобилей высокой проходимости МАЗ, так и в более дешевом буксируемом варианте, элементы которого размещены на трейлерах, буксируемых трехосными седельными тягачами повышенной проходимости КрАЗ.

Разработка усовершенствованного варианта комплекса началась в 1985 году, а в 1993 году С-ЗООПМ был принят на вооружение.

Зенитная ракетная система С-300ПМ находится в постоянном развитии, так как располагает значительным модернизационным потенциалом, в том числе и в части существенного расширения зон поражения нестратегических ракетных средств и эффективности их поражения. Жизненный цикл средств ЗРС С-300ПМ составляет не менее 25-30 лет и может быть значительно продлен после частичной замены отдельных элементов, имеющих ограниченный ресурс.

В силу своих высоких боевых свойств ЗРС С-300ПМ (С-300ПМУ-1) может стать основой для построения надежной системы ПВО любого государства, независимо от его масштаба и геоклиматических особенностей. Разветвленная система связи нескольких ЗРС позволяет создать мощную группировку нестратегической ПРО, способную обеспечить надежную оборону объектов на территории площадью в десятки тысяч квадратных километров с управлением из единого центра.

Состав

В результате усовершенствований в ЗРС С-ЗООПМУ-1 по сравнению с прототипом достигнуто:

• увеличение дальности поражения аэродинамических целей до 150км, стратегических крылатых ракет, летящих на высотах 6—100м, до 28—38км;

• обеспечение поражения баллистических целей на дальностях до 40 км;

• расширение диапазона скоростей поражаемых целей до 2800 м/с;

• повышение автономности боевой работы за счет существенного увеличения размеров секторов обзора;

• повышения автоматизации боевой работы, контроля функционирования и диагностики неисправностей;

• обеспечение документирования этапов боевой работы;

• расширение возможностей отработки приемов боевой работы с использованием встроенной аппаратуры тренировки.

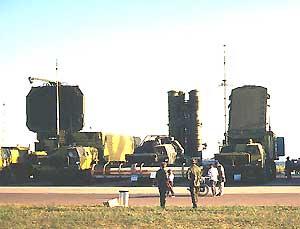

В состав системы С-ЗООПМУ-1 входят:

1. зенитный ракетный комплекс (ЗРК) 90Ж6Е имеющий в составе:

• многофункциональный радиолокатор подсвета и наведения 30Н6Е;

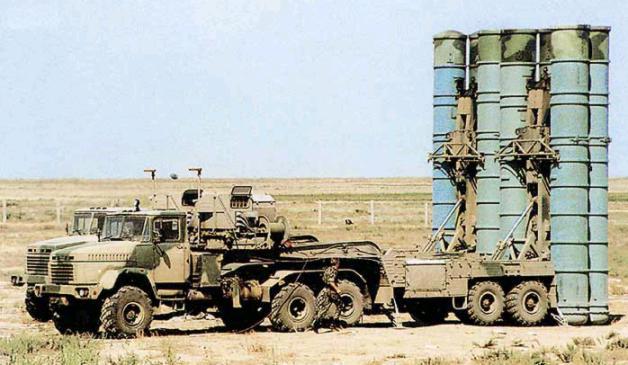

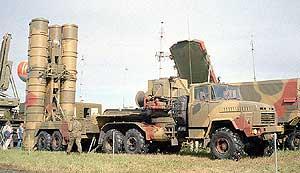

• до 12 пусковых установок 5П85СЕна самоходном шасси "МАЗ-547" или5П85ТЕна автопоезде "КрАЗ-260" с четырьмя ракетами на каждой.

• топопривязчик 1Т12М2;

• средства технической эксплуатации и хранения ракет (заряжающая машина 22Т6Е, транспортная машина 5Т58Е);

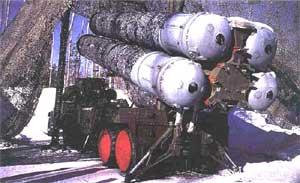

Самоходная пусковая установка 5П85СМ.

Для системы С-300ПМ в 1983-84г.г. в КБ специального машиностроения (г.Ленинград) разработана модернизированная самоходная ПУ 5П85СМ с улучшенными характеристиками. ПУ 5П85СМ, также как и ПУ 5П85С комплекса С-300ПС, смонтирована на шасси высокой проходимости МАЗ-543М, имеет качающуюся часть для четырех ТПК и обеспечивает вертикальный старт ракет 48Н6Е из ТПК, опертого днищем на грунт. В отличие от ПУ 5П85С, модернизированная установка имеет в своем составе более совершенную аппаратуру предстартовой подготовки (ФЗМ), аппаратуру управления приводами, источники наземного электропитания ракет, в т.ч. блок с волноводным трактом, датчик вертикализации, гидросистему и другое улучшенное оборудование. Для взаимодействия с кабиной управления РПН 3ОН6Е1 в составе ПУ 5П85СМ предусмотрена радио-телекодовая аппаратура связи. Электропитание ПУ и ее систем осуществляется от встроенного автономного источника питания 5С18М улучшенной конструкции выполненного на основе газотурбинного агрегата. В кабине водителя ПУ размещены приборы ночного видения, радиационной разведки, ввода данных ориентирования и радиостанция. Модернизированная ПУ дополнительно оснащена силовым кабелем длиной 60м на катушке для возможного электропитания ее от источника соседней пусковой установки. ПУ 5П85СМ имеет лучшую развесовку по сравнению с прототипом, а нагрузки на узлы крепления и оси колес шасси соответствуют требованиям ТУ на шасси.

При использовании ПУ 5П85СМ упразднено понятие "Пусковой комплекс 5П85СД" (одна ПУ 5П85С с двумя подключенными к ней 5П85Д). Модернизированные ПУ входят непосредственно в состав ЗРК и взаимодействуют с кабиной управления радиолокатора подсвета и наведения. Весь процесс перевода ПУ к боевому использованию автоматизирован. Подъем качающейся части с ракетами в вертикальное положение, функциональный контроль, предстартовая подготовка ПУ и пуски ракет проводятся дистанционно по командам из РПН, передаваемым по радио-телекодовой связи.

Опытные установки ПУ 5П85СМ в количестве 5 единиц, изготовленные на Ленинградском заводе "Большевик" в период 1984-1986 гг., поставлены на полигон Сары-Шаган для проведения комплексных заводских, а затем и Государственных испытаний. Государственные испытания этих установок были проведены по расширенной программе по сравнению с программой испытаний ПУ 5П85С. Они включали в себя транспортные испытания пробегом на 10 тыс.км и климатические испытания.

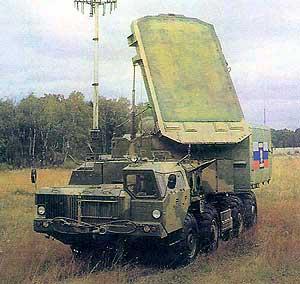

Многофункциональная радиолокационная станция подсвета и наведения 30Н6Е.

Многофункциональная радиолокационная станция подсвета и наведения 30Н6Е, состоящая из антенного поста и аппаратного контейнера, смонтированных на едином колесном шасси, обеспечивает поиск и захват целей на автоматическое сопровождение, наведение на них ракет, в том числе в условиях интенсивного радиопротиводействия. Антенное устройство радиолокационной станции состоит из фазированных антенных решеток с цифровым управлением положения луча. Для повышения дальности обнаружения и обстрела целей на предельно малых высотах, а также при развертывании зенитного ракетного комплекса в лесистой или сильно пересеченной местности антенный пост может быть установлен на специальную передвижную вышку.

В аппаратном контейнере размещены рабочие места операторов, многопроцессорная ЭВМ и встроенная аппаратура функционального контроля. Предусмотрены комфортные условия работы, необходимые для ведения круглосуточного боевого дежурства. Радиолокационная станция подсвета и самоходная пусковая установка оснащены автономными источниками энергоснабжения и радиосвязью.

Радиолокатор подсвета обеспечивает одновременное наведение до 12 ракет на шесть целей различного типа. Конструкция РПН и НВО позволяет поднимать их антенные посты с помощью специальных вышек на высоту до 20 м, что дает возможность создавать сплошное информационное поле на предельно малых высотах в условиях лесистой и холмистой местности и без ограничений вести стрельбу по крылатым ракетам и другим маловысотным целям.

Средства управления 83М6Е.

Средства управления 83М6Е предназначены и специально адаптированы для управления группировкой С-З00ПМУ-1, С-ЗООПМУиС-2ООВЭ(С-200ДЭ) при общем количестве систем в составе группировки до шести. В состав 83М6Е входят:

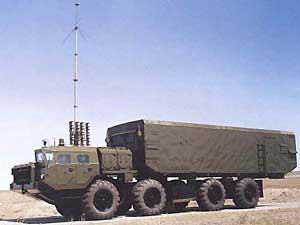

• командный пункт (КП) 54К6Е;

• радиолокатор обнаружения (РЛО) 64Н6Е;

• средства внешнего электроснабжения;

• топопривязчик 1Т12-2М;

• комплекты ЗИП в полуприцепах.

Реализовано два варианта исполнения 83М6Е: мобильный, с размещением КП и РЛО на автомобильных шасси и транспортно-контейнерный, с размещением КП и аппаратной части РЛО в укрытиях на стационарных позициях. Средствам управления 83М6Е могут придаваться дополнительные средства: вышки ЮТ24ЦВ, лаборатория ремонта цифрового вычислительного комплекса 13Ю6Е, ретранслятор 15Я6Е, дизель-электростанции.

КП 54К6Е обеспечивает эффективное использование в группировке управляемых систем путем решения в автоматическим режиме следующих основных задач:

• управление режимами обзора РЛО;

• завязка, отождествление и сопровождение до 100 трасс целей;

• определение государственной принадлежности целей;

• отбор первоочередных поражаемых целей и их распределение между управляемыми системами с выдачей целеуказаний;

• обеспечение взаимодействия систем в сложной помеховой обстановке;

• координация автономных боевых действий систем;

• обеспечение взаимодействия с соседними и вышестоящими средствами управления.

В аппаратном контейнере размещены рабочие места операторов, многопроцессорный вычислительный комплекс, аппаратура связи, аппаратура документирования боевых действий. Имеются развитые программно-аппаратные средства тренировки боевого расчета как в автономном, так и в комплексном режимах функционирования средств управления 83М6Е.

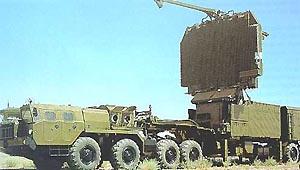

Радиолокатор обнаружения 64Н6Е предназначен для обнаружения и сопровождения целей. Состоит из вращающегося по азимуту антенного поста и неподвижного аппаратного контейнера, расположенных на едином автопоезде. РЛО обеспечивает обнаружение и измерение с необходимой точностью координат целей, а также определение их государственной принадлежности в условиях воздействия естественных и преднамеренных помех. Антенное устройство выполнено на основе фазированной антенной решетки с двухсторонним использованием раскрыва. Обзор пространства осуществляется при совмещении кругового вращения антенного поста (1 оборот за 12с) и электронного управления лучом антенны по азимуту и углу места. Предусмотрены секторы обзора пространства для обнаружения оперативно-тактических, баллистических ракет.

• Дальность обнаружения - 300км;

• Максимальная скорость сопровождаемых целей - 10000 км/ч;

• Время развертывания - 5 мин;

• Численность боевого расчета - 6 чел. ;

Важным достоинством ЗРС является высокая приспособленность ее средств к длительному нахождению на боевом дежурстве, что особенно важно в период, предшествующий началу военного конфликта. Технические возможности средств ЗРС обеспечивают их непрерывную работу в высшей степени готовности к отражению ударов в течение двух суток и более с последующим коротким перерывом.

Основные тактико-технические характеристики
