.pdf2. Криминалистическая фотосъемка
2.1. Система криминалистической фотографии
Специфичность целей фотосъемки, применение при этом особых правил значительно отличает криминалистическую фотографию от общей.
Исходя из специфики задач, а также сфер применения, криминалистическую фотографию можно условно разделить на следственную, оперативную и экспертную.
Методы криминалистической фотографии делятся на запечатлевающие и исследовательские.
Запечатлевающие методы служат целям фиксации различных объектов и следов, которые можно наблюдать невооруженным глазом.
Исследовательские — для выявления, а затем фиксации в следах и объектах информации, скрытой от невооруженного глаза.
Методы запечатлевающей съемки применяются при производстве следственных действий и оперативно-розыскных мероприятий, для фиксации общей обстановки места проведения следственного действия и отдельных его участков, а также различных объектов и следов. При этом широко используются такие методы, как панорамная, измерительная, репродукционная и макросъемка.
Методы исследовательской фотографии, как правило, используются при производстве экспертиз и исследований. К ним относятся: микро- и макрофотосъемка, фотосъемка в ультрафиолетовых и инфракрасных лучах, цветоделительная и контрастирующая и др.
31
2.2. Методы запечатлевающей фотосъемки
Метод панорамной съемки — такой, при котором получа-
ют изображение, охватывающее весь круг или значительный сектор местности по горизонту (иногда по вертикали). Панорамирование позволяет расширить пределы снимаемого пространства, поэтому оно находит большое применение при съемке места происшествия с прилегающей территорией и других широких или высоких объектов. По углу охватываемого пространства панорамы принято делить на секторные и круговые.

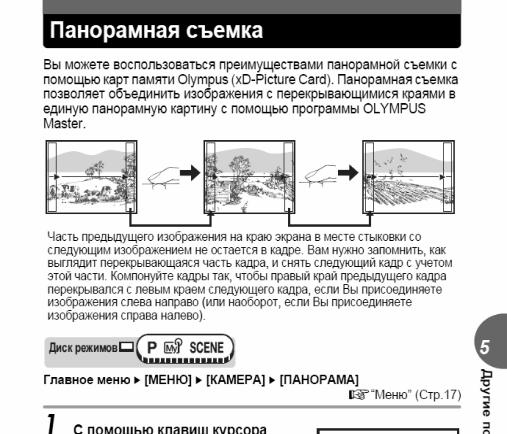

Панорамные съемки обычными фотоаппаратами можно производить со штатива или просто с рук при помощи панорамной головки.
При фотографировании с рук выбирают точку съемки и, устойчиво встав на выбранном месте, распределяют тяжесть корпуса равномерно на обе ноги. Смотря в видоискатель фотоаппа-
и между ярусами. При съемке вертикальных узких объектов делают вертикальные панорамы, перекрывая снимки по высоте.
Наилучшим освещением при съемке панорамы следует считать рассеянный свет, так как прямой солнечный свет освещает различные объекты в пределах одной и той же панорамы под различными углами по отношению к наблюдателю. Все кадры панорамы снимают с одинаковой экспозицией.
При панорамной съемке особое внимание следует уделять выбору точки съемки, так как прямые линии, расположенные перпендикулярно оптической оси объектива, на стыках снимков получаются изломанными. В панорамах архитектурных сооружений для уменьшения искажений перекрытие соседних кадров следует увеличить до 30—40 %. Необходимо следить и за тем, чтобы близко к границам кадра не было движущихся предметов или теней от них, так как при съемке панорамы они могут попасть в разные снимки.
Способ линейной панорамы применяют для съемки объектов, находящихся сравнительно близко от фотоаппарата. При этом съемку производят с нескольких точек, равно удаленных от объекта (рис. 22).

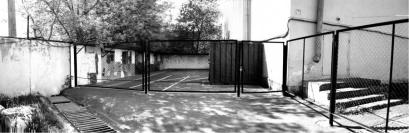

Рис. 22. Круговая панорама, выполненная широкоугольным объективом и «собранная» специальной компьютерной программой автоматически
Съемка производится в одном масштабе. Монтаж фотопанорамы производят по участкам фотоснимков, на которых расположено минимальное количество изображения.
Все полученные панорамы могут быть выполнены с помощью простых текстовых компьютерных редакторов Word, или
33
с помощью специального программного обеспечения программ для автоматического создания фотопанорам — AutoPano, PTGui
PixMaker Pro, PanoTools, PTassembler, Autostitch и т. д. (рис. 23).
Рис. 23. Линейная панорама, выполненная широкоугольным объективом
и«собранная» в текстовом редакторе Microsoft Word
Впоследние годы большое распространение получили сферические панорамы 360º, выполняемые с помощью специальных объективов «рыбий глаз» (рис. 24, 25) или объективов со специальной насадкой (рис. 26, 27) для съемки панорамы одним кадром. Информация об изготовлении панорам 360º широко представлена в Интернете.

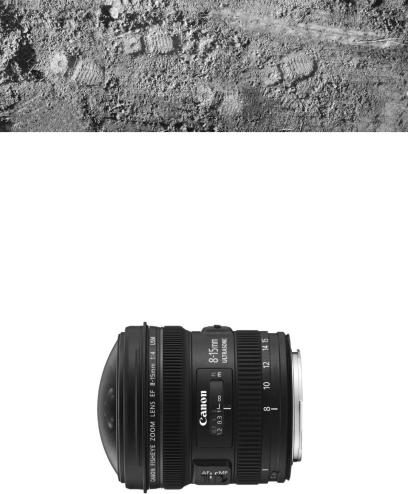

Рис. 24. Объектив fish-eye «рыбий глаз» с возможностью съемки с захватом изображения в 180º
34

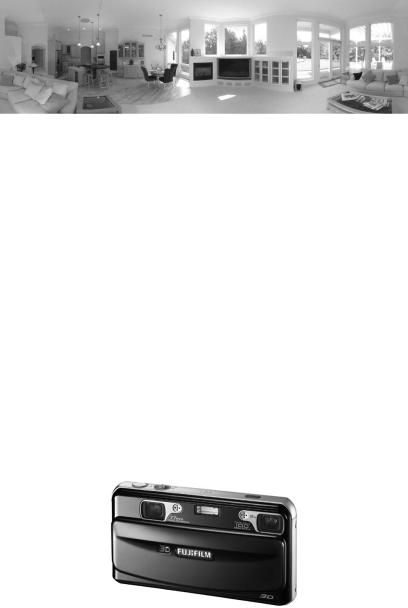

Рис. 25. Панорамный снимок выполнен с обзором 360º с помощью Fish-eye объектива

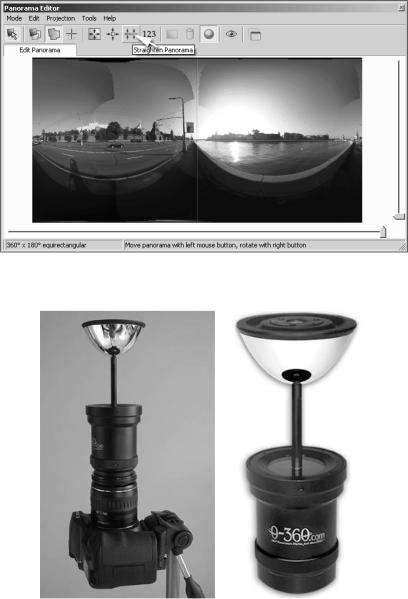

Рис. 26. Панорамная насадка на объектив
35
Рис. 27. Пример панорамной фотосъемки, выполненный с помощью панорамной насадки
Стереоскопический метод основан на том, что восприятие объемности пространства и предметов обусловлено различием изображений наблюдаемых предметов, образующихся на сетчатке левого и правого глаза. Это различие возникает вследствие того, что центры зрачков глаз расположены друг от друга в среднем на расстоянии 65 мм, и каждый глаз видит предмет под несколько иным углом. Оба эти изображения в сознании человека сливаются в единое зрительное восприятие, позволяющее оценивать объем рассматриваемых объектов и их расположение в глубину.
Этот метод фотосъемки позволяет запечатлеть и исследовать пространственные свойства объемных предметов. По стереопарам легче уяснить строение и взаимное расположение предметов.
Данный метод известен также как метод объемного изображения 3D. Для получения стереопары снимков сконструированы специальные двухобъективные стереоскопические фотоаппараты (рис. 28).
Рис. 28. Фотоаппарат Fujifilm с двумя объективами для стереоскопической (3D) фотосъемки
36
Стереофотографию используют обычно в следственной практике для запечатления сложной обстановки места происшествия (при автотранспортном происшествии, проведении следственного эксперимента и др.).
При рассмотрении стереопар для получения стереоскопического эффекта применяются специальные приборы различных конструкций — стереоскопы. Простейший прибор состоит из двух линз или призм, разделенных перегородкой. Также стереоскопические снимки можно просматривать с помощью обычного монитора через специальные очки.
Измерительный, или метрический, метод представляет систему рекомендаций о приемах съемки и применяемых технических средствах для получения фотоснимков, позволяющих восстанавливать истинные размеры изображенных предметов. По фотоснимкам, выполненным измерительным методом, можно составить масштабный план места происшествия, определить расстояние между объектами, вычислить размеры любого зафиксированного на снимке предмета.
Измерительная фотосъемка может быть выполнена несколькими способами. Простейшим из них является масштабная съемка. Ее сущность заключается в фотографировании объекта с положенным рядом масштабом, имеющим миллиметровые или сантиметровые деления. Масштаб размещается в той же плоскости, что и фотографируемый объект. При выполнении масштабной съемки необходимо строго соблюдать правила, которые обеспечивают неискаженное воспроизведение снимаемого объекта.
Фотоаппарат устанавливают таким образом, чтобы его главная оптическая ось проходила через середину объекта съемки, а задняя стенка камеры была параллельна плоскости объекта. Размеры сфотографированного предмета и его частей определяют по масштабу снимка с помощью циркуля-измерителя (рис.
29).
Описанный способ имеет недостаток: он не позволяет определить расстояние и размеры по направлению в глубину фотографируемого пространства. Это обусловило его применение для фиксации главным образом следов и предметов — вещественных доказательств.
37

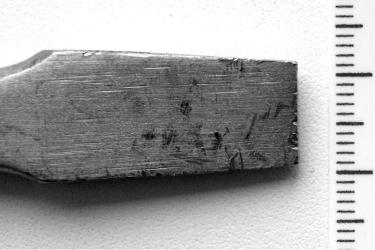

Рис. 29. Фотоснимок рабочей части инструмента, выполненный измерительным (масштабным) методом
Фотографирование с глубинным масштабом. Измери-
тельная съемка с глубинным масштабом осуществляется следующим образом. Фотоаппарат устанавливают на штатив в строго горизонтальном положении. От него вдоль оптической оси объектива на полу или на грунте расстилают ленту длиной 8—10 м и шириной 10—20 см с отчетливо видимыми делениями. Для повышения четкости изображения масштаба на снимках деления на ленте окрашиваются (через одно) черной краской.
Первое деление ленты при съемке помещают точно под объективом фотоаппарата. Фотопечать производят с полного кадра с увеличением в целое число раз, например, при увеличении в пять раз отпечаток будет иметь размер 12 × 18 см.
Для определения расстояния между предметами вдоль оптической оси объектива по фотоснимку определяют, в каких фронтальных плоскостях находятся эти предметы по отношению к делениям ленты. Затем из большого номера вычитают меньший, полученный результат умножают на величину главного фокусного расстояния объектива. Высоту, ширину предметов
38
и расстояние между двумя предметами в глубину или по горизонтали нетрудно вычислить также по снимку, изготовленному с квадратным масштабом.
Квадратным масштабом служит обычно кусок картона, оклеенного бумагой, чаще всего размером 50 × 50 см. Изготовленный квадрат кладут на пол или на землю с таким расчетом, чтобы его ближний к фотоаппарату край изобразился на снимке в неопределенной близости от нижнего края. Остальные условия съемки такие же, как и при фотографировании с линейным масштабом.
В основу расчета размера предметов и расстояния между ними положены те же закономерности, которые используются при определении этих параметров по снимкам с ленточным масштабом.
Степень уменьшения изображения предметов определяется по размерам отрезков, заключенных между двумя линиями, являющимися продолжением боковых сторон квадрата на фотоснимке. Эти линии пересекаются в главной точке схода, и любой отрезок, заключенный между ними, при условии, что он расположен перпендикулярно направлению оптической оси объектива, в натуре будет равен размеру стороны квадрата.
К сожалению, данный вид фотосъемки на практике редко используется.
Метод репродукционной фотосъемки используют для по-
лучения фотографического изображения документов, рисунков, чертежей, картин и иных плоских объектов в целях запечатления их содержания и общего вида, как в натуральную величину, так и с небольшим увеличением или уменьшением. Она также дает возможность точно зафиксировать форму и размеры копируемого изображения и правильно передать соотношение его оттенков. Для репродукционных работ ранее применялись специальные фотоустановки УРУ, МИРА, РДУ, С-64 и др.
Научно-технический прогресс вытеснил данный вид фотосъемки. На смену пришло огромное количество копировальной техники: сканеры, МФУ, копиры и т. п.
Чаще всего в настоящее время используют планшетные сканеры, работающие в полутоновом или многоцветном режимах, ввод изображения осуществляется непосредственно в гра-
39
фический редактор. Первоначально планшетные сканеры использовались для сканирования непрозрачных материалов, однако появились модели, которые могут сканировать и прозрачные материалы, в том числе фотопленки (позитивные или негативные), дактилоскопические пленки со следами рук и т. п.
Метод макрофотографии предназначен для фотографирования мелких объектов в натуральную величину или с увеличением, но без использования микроскопа. Она успешно применяется во время следственных действий, когда нужно зафиксировать обнаруженные при осмотре какие-то небольшие по размеру следы (например, от орудий взлома и обломки этих орудий, оставленные преступником мелкие предметы).
Наиболее широко макросъемка используется в экспертных исследованиях, где она помогает выявить признаки, позволяющие эксперту прийти к определенным выводам и наглядно их проиллюстрировать (рис. 30).

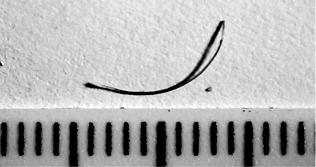

Рис. 30. Макрофотоснимок волоса
Метод опознавательной (сигналетической) фотосъемки
используют при расследовании производится для запечатления внешности живых лиц в целях уголовной регистрации, розыска и опознания, а также для запечатления при следственном осмотре внешности неопознанных трупов с целью установления их личности. Правила этой фотосъемки обеспечивают наиболее точное и полное фиксирование тех признаков внешности, кото-
