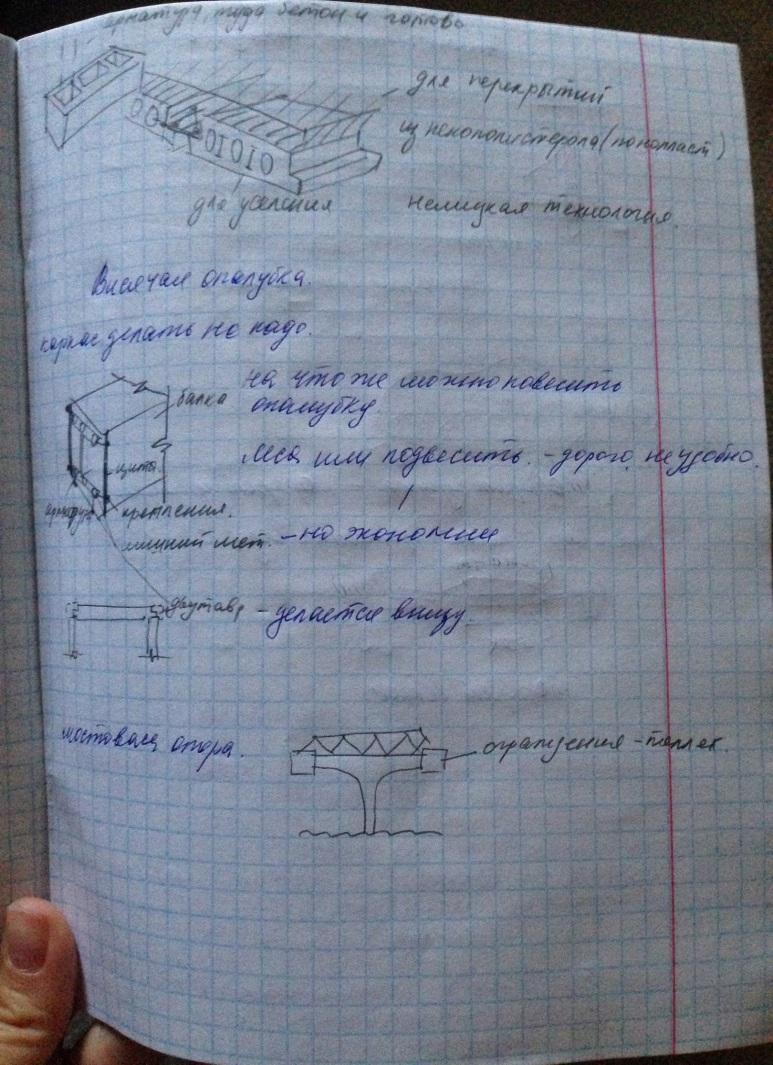

13. Висячая и несъёмная опалубки.

Стационарные (несъемные)опалубки, которые после бетонирования остаются в конструкции и служат в качестве её облицовки. Они выполняются из ж/б плит, армоцементных, пластиковых или асбоцемент­ных листов. Такие формы оболочки применяют для устройства внутренних поверхностей подземных переходов, при строительстве монументальных сооружений.

14. Транспортирование, подача и укладка бетонной смеси.

Транспортировка.Бетонирование выполняется товарным бетоном, доставляемым на площадку из районного завода (БРУ – бетонно-растворный узел) или, в некоторых случаях, приготовленным непосредственно на строительной площадке в мобильном бетонном заводе. Доставка бетона от завода до площадкиавтобетоносмесителями.

Есть бетоновозы, где все герметично. Не используется

Если время транспортировки не превышает 40 мин., в машину загружают готовую бетонную смесь, а при большем времени – только сухие компоненты. Добавление воды и перемешивание смеси за 20 – 30 минут до прибытия на строительную площадку. Для выгрузки бетона достаточно переключить направление вращения бункера смесителя на противоположное. В отдельных случаях для транспортировки бетона могут применяться автосамосвалы и автобетоновозы.

1 - бак для воды, 2 - барабан, 3 - загрузоч­но-разгрузочное устройство, 4 - привод барабана

Подача бетона ВИДЫ:

а) вниз:

-по лоткам 1 — бункер, 2 — выдвижная стойка, 3 — лоток

- хоботом на глубину до 6 м2 - звеньевой хобот с воронкой 6- опалубка

- виброхоботомдо 20 м (на каждой секции вибратор)1-воронка; 2–звенья хобота;5-вибраторы

б) горизонтально:

- ленточный бетоноукладчик

1 – базовая машина; 2 – базовый транспортер; 3 – выдвижной транспортер

- бетононасос

При строительстве башни в Дубае бетон перекачивали бетононасосом на высоту 615 метров.

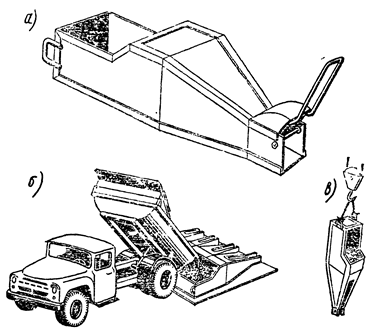

порционно:

- бункерами

3 – корпус; 4 – монтажные петли; 5 – затвор; 6 – вибратор; 8 – гибкий рукав

в) порционно

- ковш-бадьями

Укладка бетонной смеси:

Необходимым условием укладки бетона является заполнение опалубки на 100% ее объёма без внутренних пустот, очевидна необходимость его уплотнения в процессе укладки. Ещё одной особенностью является возможность расслоения бетона при падении с высоты более трёх метров, поэтому такую возможность следует исключить.

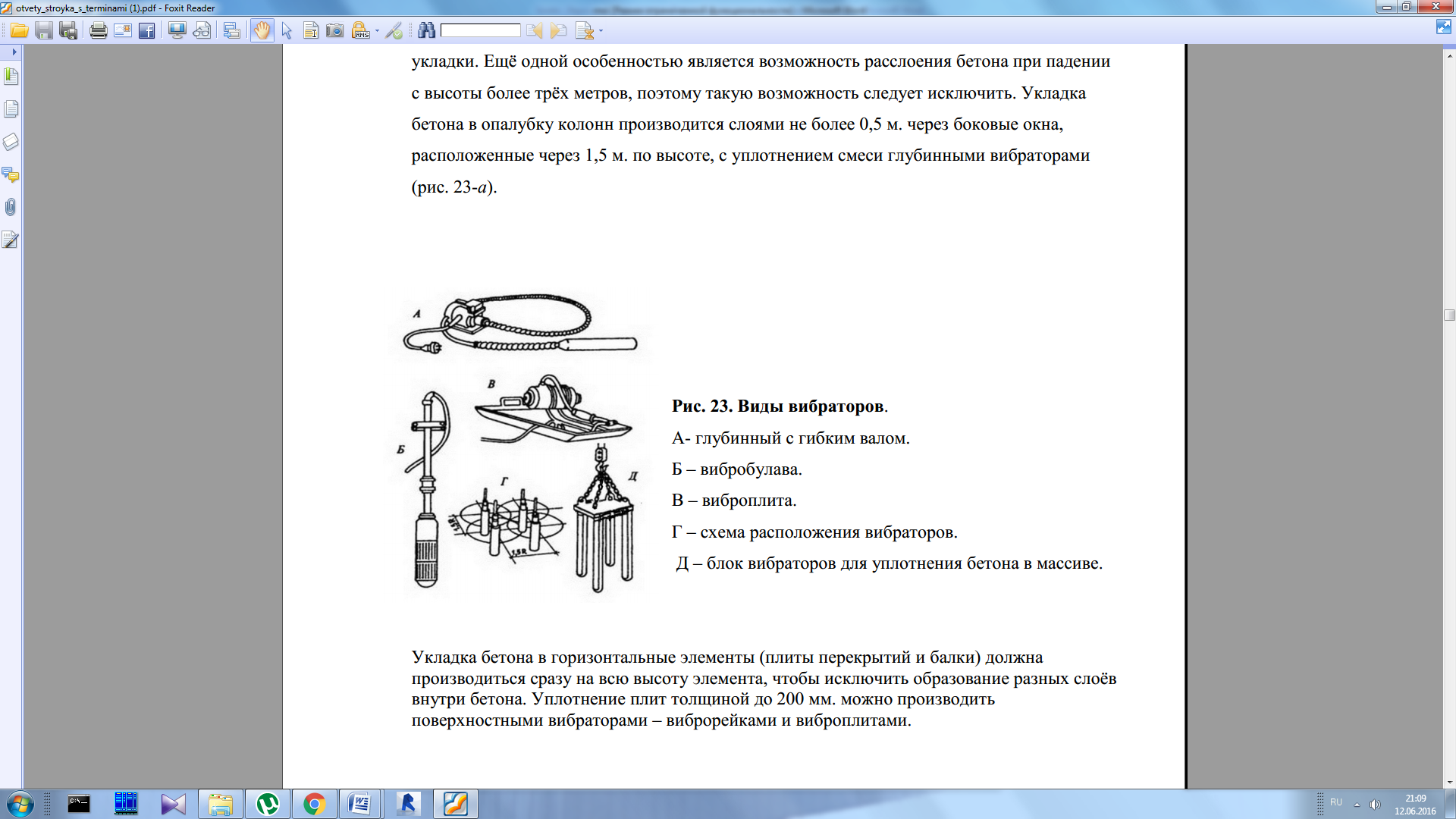

глубинными вибраторамивыгоняют воздух.

Уплотнение плит толщиной до 200 мм. можно производить поверхностными вибраторами – виброрейками и виброплитами.

Подготовка:

1. осмотр опалубки, проверки положения арматуры, наличия фиксирующих подкладок и закладных деталей. Результаты осмотра оформляют актом.

2. опалубку очищают от грязи и мусора, а арматуру от грязи и ржавчины. Деревянную опалубку перед укладкой бетонной смеси обильно смачивают водой, чтобы предотвратить отсасывание воды из бетонной смесиВ металлической опалубке отверстия промазывают глиняным тестом или раствором алебастра, после чего на внутреннюю поверхность наносят смазывающие материалы для снижения сцепления бетона с опалубкой.

Если бетонную смесь укладывают по затвердевшему бетону, то его увлажняют, но перед началом бетонирования полностью удаляют остатки воды.

Визуальным признаком окончания вибрированияявляется прекращение оседания смеси, приобретение ею однородного вида и появление на поверхности цементного молока. Продолжительность вибрирования 30-60 с.

Вакумирование бетона. (Тонкостенные конструкции (оболочки, перекрытия, перегородки и пр.). Над поверхностью уложенной бетонной смеси создают вакуум, под действием которого удаляются избыточная вода и воздух, все поры заполняют компоненты бетонной смеси и происходит её уплотнение. (вакуум щиты + вакуум установка).

Укладка бетонной смеси в подготовке под полы: а) разбивка на карты-полосы; б) схемы укладки; 1 – карта-полоса; 2 – поперечная доска; 3 – направляющая доска («маяк»); 4 – виброрейка

Вяжущее – цемент: песок: вода = 1:2:3 (как правило воды больше, чтобы лучше укладывать)
