4. Работы подготовительного периода.

Три блока: проектно-изыскательские, инженерная подготовка территории и организация строительной площадки.

Проектно-изыскательские работывыполняются физическим или юридическим лицом. Объем и характер изысканий зависят от вида и назначения будущего объекта и сложности геологических условий района строительства. Изыскания включают в себя:топографические; геологические и гидрогеологические; метеорологические и гидрометеорологические.

Инженерная подготовка территориивключает:

• расчистку территории (от старой застройки или растительности);

• создание геодезической разбивочной основы (нанесение на местности с привязкой к постоянным геодезическим знакам больших, через 100, 200 или 400, и малых, через 20, 30, 40 м, осей и проектных осей будущего здания);

• вертикальную планировку площадки строительства;

• водоотвод и водоотведение.

Организация строительной площадкивключает в себя перенос постоянных коммуникаций за пределы площадки, прокладка временных автодорог, подкрановых путей и временных сетей водопровода, электроэнергии, канализации, оборудование складов, площадок укрупнительной сборки и городка строителей, ограждение площадки строительства и др.

5. Методы подсчета объемов земляных работ.

Временные сооружения:котлован, траншея, шурф (небольшая выемка для контроля состояние фундамента, закладки заряда взрывчатого вещества или других целей), резерв (выемка для забора недостающего грунта), кавальер (отвал излишков грунта).К постоянным сооружениям относятпланировочные площадки под будущую застройку, насыпи и откосы выемок дорожного полотна, дамбы и другие.

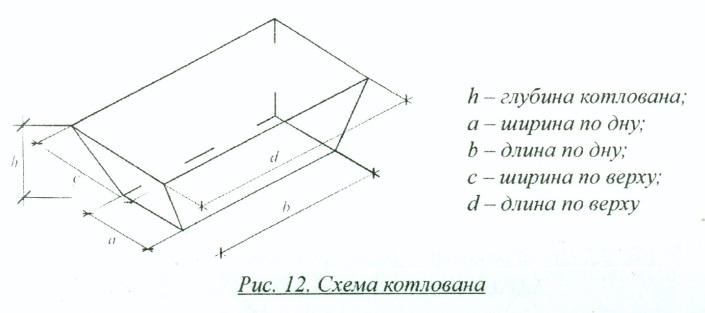

Расчет объемов земляных работ по геометрическим формулам определения объемов простейших составляющих фигур. Так, объем котлована равен площади среднего сечения усеченной призмы, умноженной на высоту (глубину котлована).

Объем траншеи считается умножением площади среднего сечения на длину, пренебрегая откосами в начале и в конце траншеи, но если ее глубина меняется в разных точках прохождения рельефа, целесообразно разделить ее по длине на отдельные части.

Если вынутый грунт будет перевозиться на транспортных средствах, то для определения его объема используют коэффициент разрыхления. Для определения объема насыпи из этого же грунта, используется коэффициент остаточного разрыхления к объему вынутого грунта в плотном состоянии. Объем грунта при планировке площадок определяется суммой объемов прямоугольных и треугольных призм в выемке и насыпи.

6. Основные способы разработки грунта и применяемые при этом механизмы.

В результате перемещений грунта образуются земляные сооружения, которые могут быть постоянными или временными.

Временные сооружения создаются на определенный период времени для сооружения других строительных объектов с последующей их обратной засыпкой грунтом. Все механизировано, ручную разработку – это доработка грунта в стесненных условиях и вблизи подземных коммуникаций или разработка очень малых объемов грунта.

Три способа разработки грунтов.

резание- основной , ручная разработка лопатой и все землеройные машины

взрывнойДля рыхления скальных и мёрзлых грунтов

гидромеханический способы.

На выбор метода разработки влияют свойства грунта (плотность, влажность, сцепляемость и др). Грунты делятся на

песчаные, супесчаные, глинистые, глины, торф, лесс, гравийные и скальные. В зависимости от сложности разработки все талые грунты делятся на шесть категорий. При этом один и тот же грунт относится к разным категориям при разработке различными машинами.

Гидромеханический способ применяется для слабосвязанных грунтов при наличии близко расположенных водоемов или на их дне.

Схемы способов гидромеханической разработки грунта а — гидромониторный; б — землесосный;

1 — гид нитор; 2 —зумпф; 3 — грунтовый насос; 4 — пульпопровод; 5 — обвал 6 — напорный водопровод; 7 — фрезернозасасывающая головка; 8 — по 9—поплавки; 10 — экскаватор одноковшовый; 11 — бункер

- разрушение грунта струёй воды под давлением 1,5 МПа. Размытый грунт с во­дой образует смесь, называемую Пульпой. Её собираю в специальные углубления – ЗУМПФЫ. Оттуда перекачивают грунт насосом по трубам к месту укладки. В результате грунт уплотненный.

- Разработка грунта землесосными снарядами (основан на подводной разработке грунта с последую­щим его всасыванием и транспортировкой в виде пульпы по трубопроводам к месту укладки)

Взрывной способприменяют в отсутствии окружающей застройки для рыхления и разработки скального или мерзлого грунта, для образования подземных полостей или быстрого перемещения больших масс грунта при перекрытии рек. ?

Резание.Машины, разрабатывающие и перемещающие грунт без собственного перемещения, называются землеройными, а разрабатывающие и перемещающие за счёт собственного движения – землеройно-транспортные.

1)Землеройные

К землеройным относятся одноковшовые, многоковшовые, цепные и роторные экскаваторы.

Одноковшовые: Большое применение – универсальность, маневренность, имеют комплект сменного оборудования ( прямая, обратная лопата – название самостоятельных видов машин, драглайн, грейфер

сменное оборудование). Предназначены для разработки грунта и перемещения его в отвал или для погрузки в транспортные средства. В завис от ходового устройства экскаваторы делятся на гусеничные, пневмоколесные, автомобильные и шагающие.

- С прямой лопатой. Чаще используется для погрузки балластных материалов на предприятиях изготовителях и открытых карьерах, разработки больших котлованов или выемки грунта при планировке площадок в зоне с рабочими отметками, превышающими 1,5 – 2м. Экскаватор не может комплектоваться другими видами рабочего оборудования.

- С обратной лопатой - для рытья траншей и котлованов с заглублением ковша ниже уровня стоянки с погрузкой в транспортные средства или отвал. Экскаватор может комплектоваться гидромолотом для разработки мерзлого грунта, челюстным захватом и т.п. Раб зона экс расп ниже горизонта стояния машины. Стрела может быть 2-х или 3-х частная.

- Ковш-драглайн имеет гибкую канатную подвеску, с помощью которой он крепится к удлиненной стреле кранового типа. К ковшу крепится подвесной и тяговый канат, который производит наполнение и опорожнение ковша. Используется для разработки котлованов, траншей, возведения насыпей, добычи песчано-гравийных материалов из-под воды. Наиболее эффективен при работе в отвал.

- Грейфер - ковш с 2 и более лопастями, которые смыкаются с помощью индивидуального канатного привода, навешенного на удлиненную стрелу крана. Применяется при рытье глубоких котлованов с вертикальными стенками, для засыпки пазух фундаментов, при вы­емке песка и гравия из-под воды и т.д.

Многоковшовые экскаваторы:

- Роторный - диаметр колеса <4,5м чтобы переезжал с места на место. В зоне высыпания – транспортер (не более 3 м. глубиной)

- Цепной - мб с 1 ковшем, глубина копания больше

2)Землеройные транспортные

-Бульдозер– наиболее простая и универсальная машина, с перемещением грунта в насыпь или отвал, осуществлять рыхление грунта, прокладывать дороги для строительной техники и др. Строительный бульдозер может быть смонтирован на базе гусеничного или колесного трактора различной мощности. применение бульдозеров для перемещения грунтов эффективно только на небольшие расстояния (30-100м для машин различной мощности).

- Скрепер

Используют для разработки и перемещения грунтов на большие расстояния. Бывают самоходные и прицепные. Их от бульдозера также отличает форма ковша. дальность самоходных – 0,5 – 8 км, прицепных – 100-600м. Загрузку ковша скепер выполняет срезкой 10-15 –сантиметрового слоя грунта. По мере наполнения ковша закрывается заслонка, ковш поднимается в транспортное положение и скрепер перемещается к зоне разрузки, где заслонка поднимается, а перемещающаяся вперед задняя стенка выталкивает содержимое ковша к выгрузке. Так как выгрузка происходит во время движения, поднятые на высоту до 0,3 м ножки ограничивают толщину отвала, а задние колеса частично уплотняют слой отсыпки.
