9. Виды опалубок и область их применения.
Виды опалубок и область их применения.
Виды опалубок:
-разборно-переставная
-блок форма
-объёмно-переставная (пространственные П-образные)
-пневматическая (для бетонирования куполов и сводов)
-передвижная
Три типа:
1)Скользящая – Возведение жилых домов, гостиниц, ядер жёсткости. Имеет внутреннюю и наружную оболочку h= 1,2м, Альфа скреплён по периметру жёсткими рамами. К рамам крепится настил, являющийся рабочим местом при ведении бетонирования и домкраты гидравлических, пневматических или электрических действия для подъёма опалубки.
2)Подъёмно-переставная – применяют при возведении сооружений большей высоты имеющих переменное поперечное сечение.
3)Катучая – применяют при строительстве линейных сооружений пост. сечения – туннелей, подземных коллекторов, сводов имеющих значительную протяжённость.
10. Разборно-переставная и подъемно-переставная опалубки.
Разборно-переставная и подъёмно-переставная оп.
1)Разборно-переставная собирается из готовых элементов: щитов, коробов, инвентарных стоек. После набора бетона заданной прочности разбирается, очищается и используется вторично.

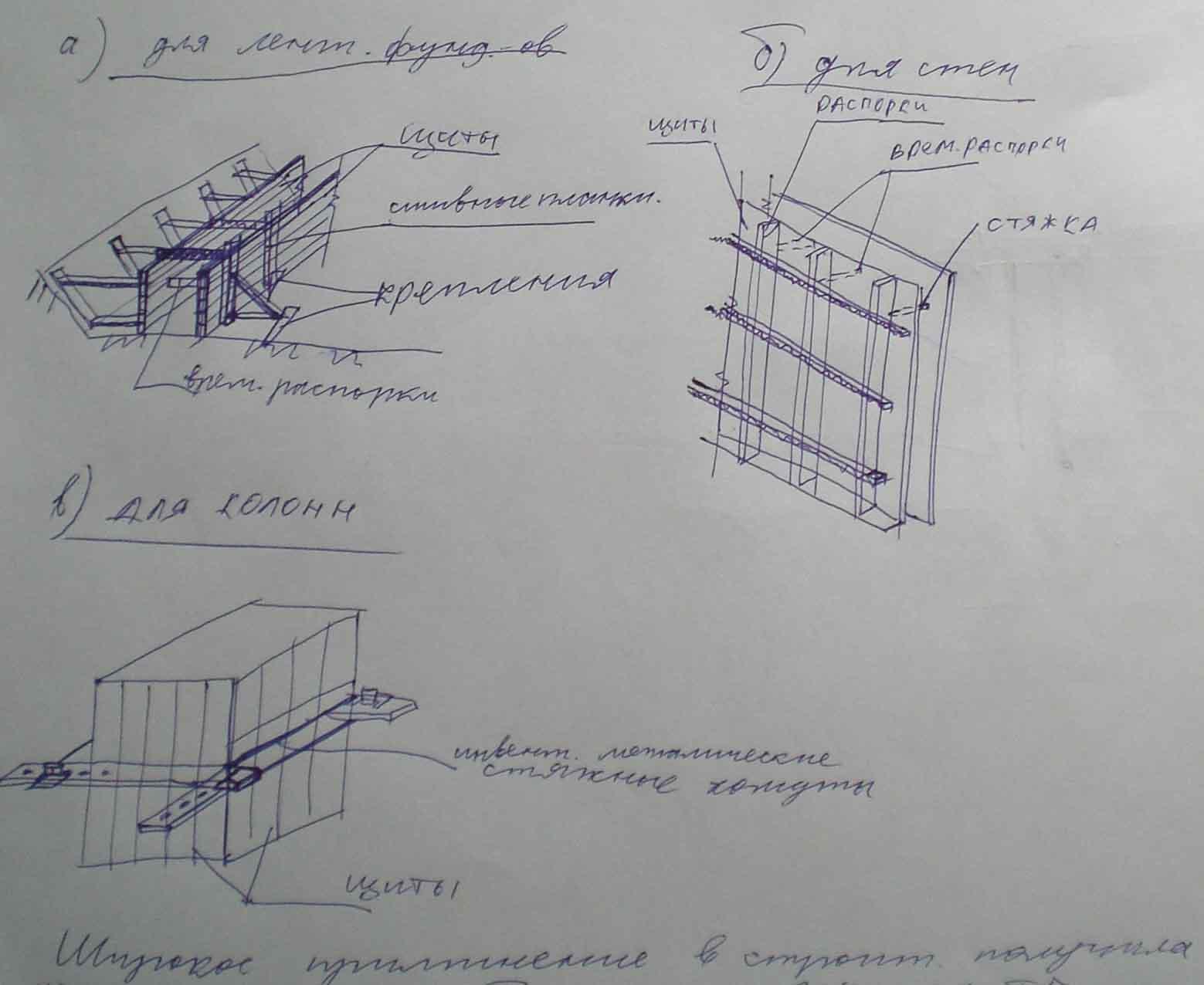

-Деревянная разборно-переставная оп. используется при бетонировании перегородок, балок, фундаментов, колонн, плит перекрытий.
Широкое применение в строительстве получила металлическая опалубка констр. ЦНИИОМ ТПиз унифицированных щитов. Щиты 10 типов, размеров изготовленные из металлических уголков, швеллеров и листовой стали толщиной 2 мм.

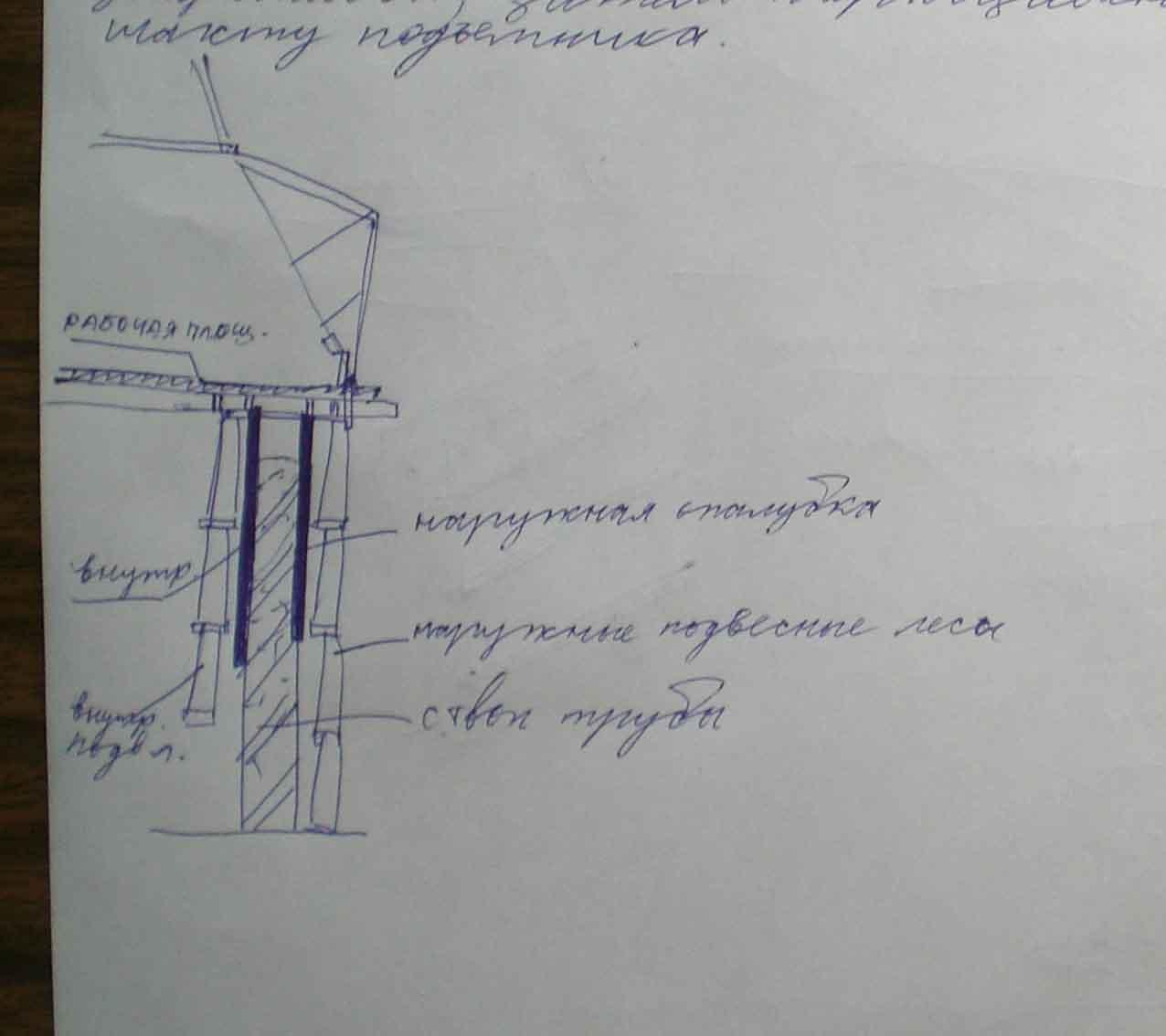

-Подъёмно-переставная – применяют при возведении зданий большей высоты имеющих переменное поперечное сечение. Наружная часть такой опалубки собирается из панелей прямоугольной и трапецевидной формы, а внутренняя из прямоугольных щитов с установкой распорных стержней, обеспечивающих жёсткость внутренней опалубки. С помощью специальных устройств опалубку по мере бетонирования поднимают вверх, закрепляют, затем наращивают шахту подъёмника.
11. Скользящая и тоннельная опалубки.
Скользящая и тоннельная опалубка

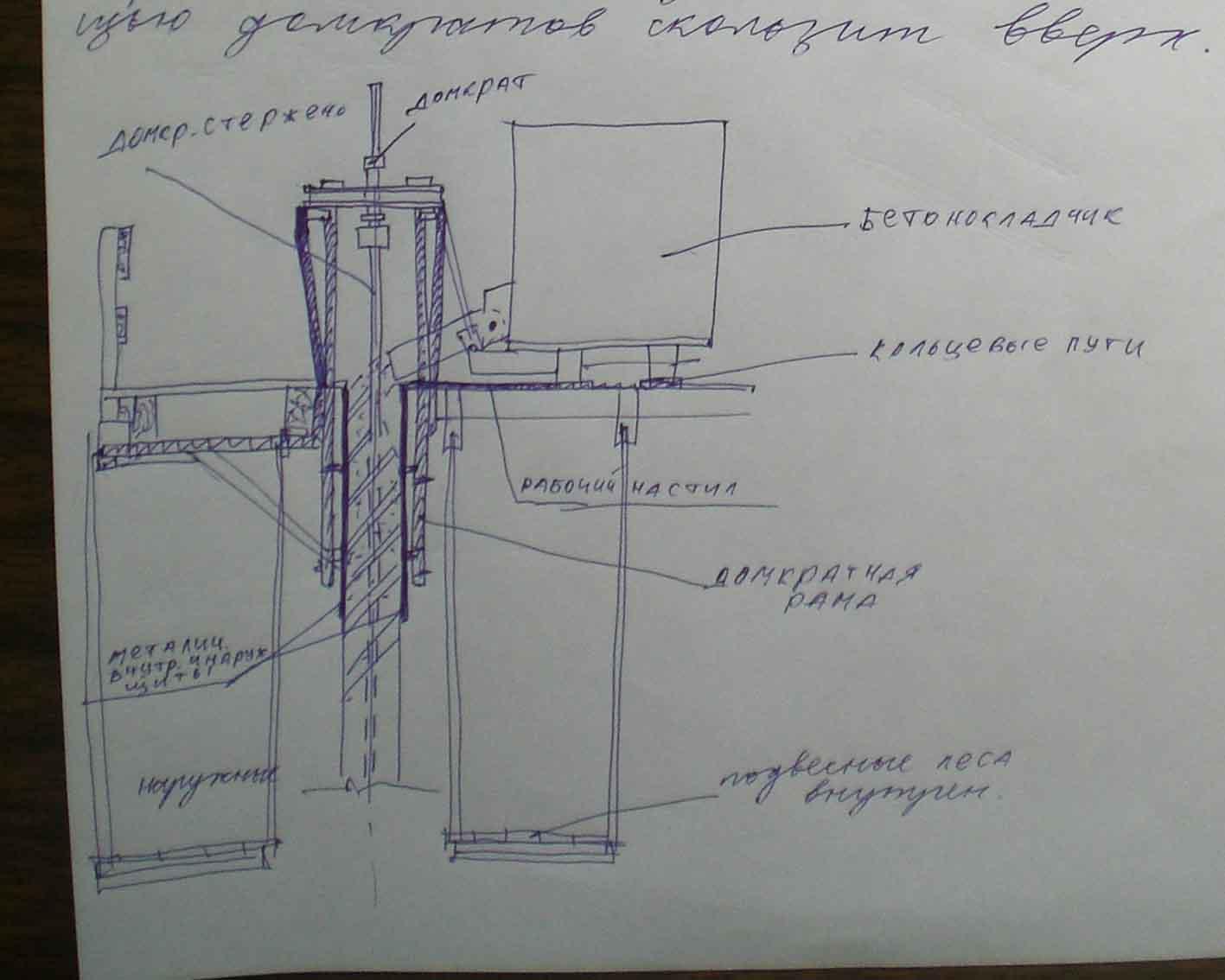

1)Скользящая – Возведение жилых домов, гостиниц, ядер жёсткости и т.д.
Имеет внутреннюю и наружную оболочку h = 1,2м, Альфа скреплены по периметру жёсткими рамами. К рамам крепится настил, являющийся рабочим местом при ведении бетонирования и домкраты гидравлического, пневматического или электрического действия для подъёма опалубки.
В отличии от других видов скользящая опалубка не отрывается от поверхности бетона, а по мере бетонирования и твердения бетона с помощью домкратов скользит вверх.
12. Висячая и несъёмная опалубки.
Стационарные опалубки, которые после бетонирования остаются в конструкции и служат в качестве её облицовки. Они выполняются из ж/б плит, армоцементных, пластиковых или асбоцементных листов. Такие формы оболочки применяют для устройства внутренних поверхностей подземных переходов, при строительстве монументальных сооружений.
13. Транспортирование, подача и укладка бетонной смеси.
Транспортирование подача и укладка бетонной смеси
БРУ – бетонно-растворный узел

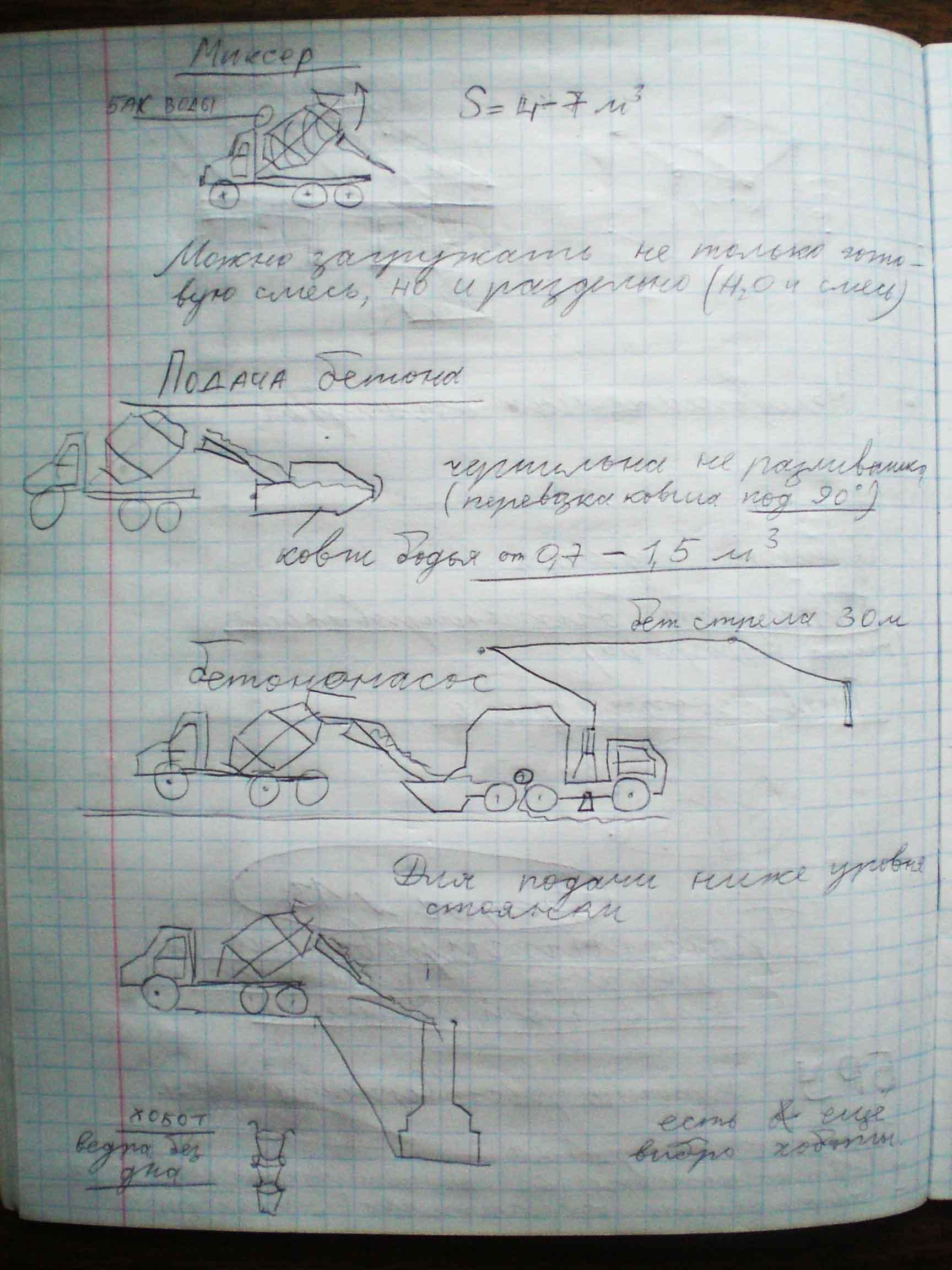

Транспортировка:
-автобетоновозы (всё герметично) – крайне редко
-автобетоносмесители (миксеры)
Укладка бетона.
Нужно составить акт по установке опалубки. Зазор между арматурой и стенкой опалубки. Деревянную опалубку пролить водой. Другие типы опалубок смазывают (кроме неизвлекаемых)
Арматура делается в виде стержней либо сеток. Соединяются либо сваркой (по длинне или вертикали) либо сцепляются. Как правило вяжутся.
Укладка бетона:
