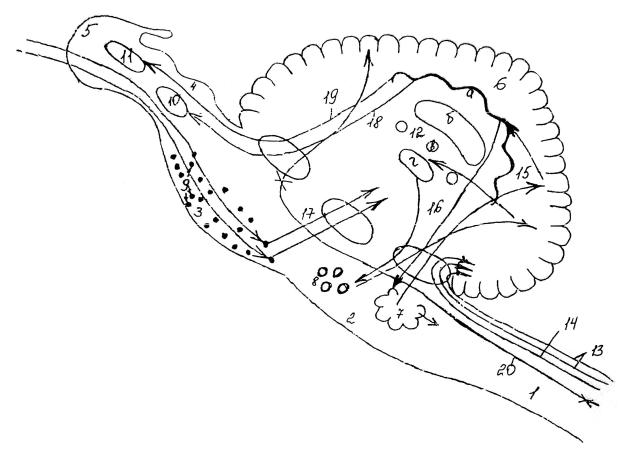

Cerebellum (сагиттальный разрез)
1. |
Medulla spinalis |
9. Nuclei pontis |
|
2. |
Medulla obiongata |
10. |
Nucleus ruber |
3. Pons |
11. |
Thalamus |
|
4. Mesencephalon |
12. |
Nuclei cerebella |
|
5. Diencephalon |
a) nucleus dentatus |
||
6. Cerebellum |
b) nucleus emboliformis |
||
7. Nuclei olivares inferiors |
|||
c) nucleus globosus |
|||
8. Nuclei vestibulares |
|||
d) nucleus fastigii |
|||
|
|
||
|
Pedunculus cerebellaris inferior |
||
13. |
Fasciculus gracilis et cuneatus 10% |
15. Systema olivocerebellaris |
|
14. |
Tractus spinocerebellaris posterior |
16. Systema vestibulocerebellaris |
|
Pedunculus cerebellaris medii
17.Tractus pontocerebellaris
Pedunculus cerebellaris superior
18.Tractus dentatorubralis
19.Tractus dentatothalamicus
20.Tractus spiocerebellaris anterior

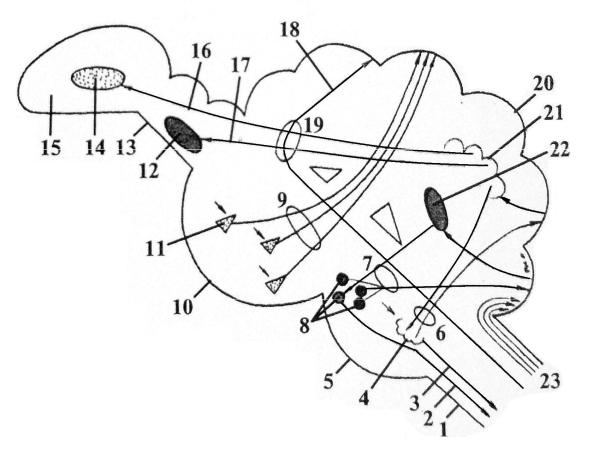

Ножки мозжечка (схема)
1. |
спинной мозг; |
14. |
группа центральных ядер таламуса; |
|
2. |
преддверно-спинномозговые пути; |
15. |
таламус; |
|
3. |
оливоспинномозговой путь; |
16. |
оливоталамические волокна; |
|
4. |
нижняя олива; |
17. |
оливокрасноядерные волокна; |
|
5. |
продолговатый мозг; |
18. |
волокна переднего спиномозжечкового |
|
6. |
оливоцеребеллярная система; |
пути; |
||
7. |
вестибулоцеребеллярная система; |
19. |
верхние ножки мозжечка; |
|
8. |
вестибулярные ядра; |
20. |
мозжечок; |
|
9. |
средняя ножка мозжечка; |
21. |
зубчатое ядро мозжечка; |
|
10. |
мост; |
22. |
ядро шатра; |
|
11. |
собственные ядра моста; |
23. |
часть волокон тонкого и клиновидного |
|
12. |
красное ядро; |
пучков и задний спиномозжечковый путь. |
||
13. |
средний мозг; |
|
|
|

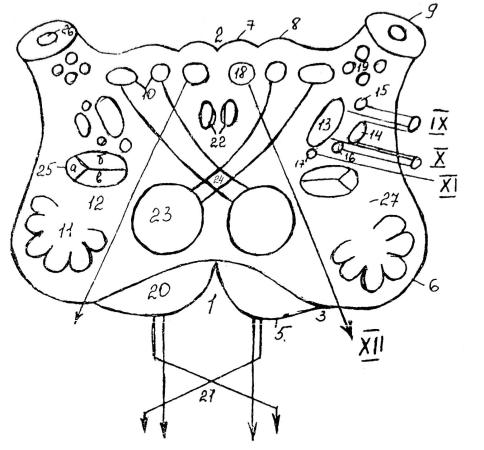

Medulla oblongata (bulbus cerebri, myelencephalon) (поперечный разрез)
1. |
Fissura mediana anterior |
6. |
Oliva |
2. |
Sulcus medianus posterior |
7. |
Tuberculum gracile |
3. |
Sulcus anterolateralis |
8. |
Tubercuium cuneatum |
4. |
Sulcus posterolateralis |
9. |
Pedunculus cerebellaris inferior |
5. |
Pyramis bulbi |
|
|
|
Substancia grisea |
|
|
10. |
Nucleus gracilis et n. cuneatus |
ядро для IX пары. |
|
11. |
Nuclei olivares inferiores |
16. |
Nucleus dorsalis nervi vagi (заднее ядро |
12. |
Nuclei reticulares |
блуждающего нерва) - парасимпатическое |
|
13. |
Nucleus ambiguus (двойное ядро) - двигательное |
ядро для X пары ЧН |
|
ядро для IX и X пары ЧН. |
17. |
Nucleus nervi accessorii |
|
14. |
Nuclei tractus solitarii (ядра одиночного пути) - |
18. |
Nucleus nervi hypoglossi - двигатель- |
чувствительные ядра для IX и X пары ЧН |
ное ядро XII пары ЧН |
||
15. |
Nucleus salivatorius inferior (нижнее слюноотдели- |
19. |
Nuclei vestibulares |
тельное ядро) - парасимпатическое |
|
|
|
|
Substancia alba |
|
|
20. |
Tractus corticospinalis (pyramidalis) |
25. |
Поле тpex путей: |
21. |
Decussatio pyramidura |
a) tr. spinocerebellaris anterior |
|
22. |
Fasciculus longitudinalis |
б) tr. tectospinalis |
|
23. |
Lemniscus medialis (образована fasciculus gracilis |
в) tr. rubrospinalis |
|
et f. cuneatus и tr. spinothalamicus) |
26. |
Tractus spinocerebellaris posterior |
|
24. |
Decussaiio lemnisci medialis |
27. |
Formacio reticularis |

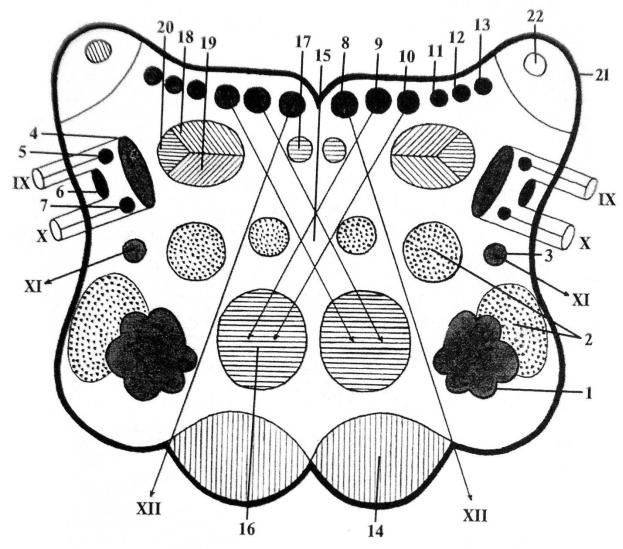

Medulla oblongata (поперечный разрез). Римскими цифрами обозначены черепные нервы.
1. |
комплекс ядер нижней оливы; |
12. |
оптическое наслоение верхнего и |
2. |
ретикулярные ядра; |
нижнего вестибулярных ядер; |
|
3. |
ядро добавочного нерва; |
13. |
латеральное вестибулярное ядро; |
4. |
двойное ядро; |
14. |
пирамида; |
5. |
дорсальное (вегетативное) ядро блуждаю- |
15. |
перекрест медиальной петли; |
щего нерва; |
16. |
медиальная петля; |
|
6. |
одиночное ядро; |
17. |
задний продольный пучок |
7. |
нижнее слюноотделительное (вегетативное) |
18. |
покрышечно-спинномозговой путь; |
ядро; |
19. |
красноядерно-спинномозговой путь; |
|
8. |
ядро подъязычного нерва; |
20. |
передний спиномозжечковый путь; |
9. |
тонкое ядро; |
21. |
верёвчатое тело; |
10. клиновидное ядро; |
22. |
задний спиномозжечковый путь. |
|
11. медиальное вестибулярное ядро; |
|
|
|

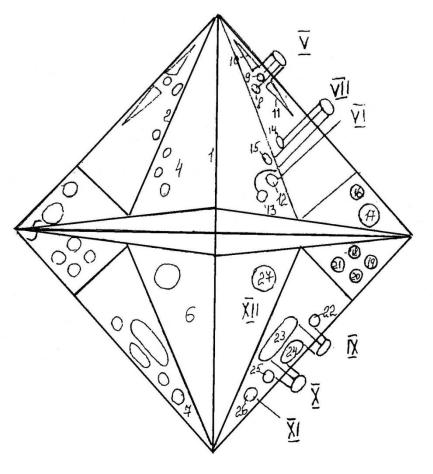

Fossa rhomboidea
1. |
Sulcus medianus |
5. |
Area vestibularis |
2. |
Sulcus limitans |
6. |
Trigonum nervi hypoglossi |
3. |
Striae medullares ventriculi guarti |
7. |
Trigonum nervi vagi |
4. |
Colliculus facialis |
|
|
Nuclei nervi cranialis (V – XII)
8.Nucleus motorius nervi trigemini (V нерв)
9.Nucleus principalis nervi trigemini (V нерв)
10.Nucleus mesencephalicus nervi trigemini (V нерв)
11.Nucleus spinalis nervi trigemini (V нерв)
12.Nucleus nervi abducentis (VII нерв)
13.Nucleus uervi facialis (VII нерв)
14.Nuclei tractus solitarii (VII нерв)
15.Nucleus salivatorius superior (VII нерв)
16.Nucleus cochlearis anterior (VIII нерв)
17.Nucleus cochlearis posterior (VIII нерв)
18.Nucleus vestibularis superior (Бехтерева)
(VIII нерв)
19.Nucleus vestibularis lateralis (Дейтерса) (VШ нерв)
20.Nucleus vestibularis inferior (Роллера) (VIII нерв)
21.Nucleus vestibularis medialis (Швальбе) (VIII нерв)
22.Nucleus salivatorius inferior (IX нерв)
23.Nucleus ambiquus (IX, X нерв)
24.Nuclei tractus solitarii (IX, X нерв)
25.Nucleus drsalis nervi vagi (X нерв)
26.Nucleus nervi accessorii
27.Nucleus nervi hypoglossi

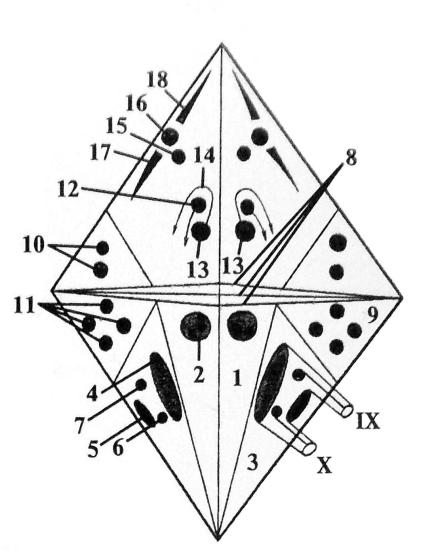

Fossa rhomboidea. Римскими цифрами обозначены черепные нервы.
1. |
треугольник подъязычного нерва; |
11. |
вестибулярные ядра; |
2. |
ядро подъязычного нерва; |
12. |
ядро отводящего нерва; |
3. |
треугольник блуждающего нерва; |
13. |
ядро лицевого нерва; |
4. |
двойное (IX и X черепных нервов) ядро; |
14. |
петля волокон лицевого нерва; |
5. |
общее (IX и X черепных нервов) чувстви- |
15. |
двигательное ядро тройничного нерва; |
тельное (вкусовое) ядро одиночного пути; |
16. |
главное ядро тройничного нерва; |
|
6. |
заднее ядро блуждающего нерва; |
17. |
спинномозговое ядро тройничного не- |
7. |
нижнее слюноотделительное ядро; |
рва; |
|
8. |
мозговые полоски IV желудочка; |
18. |
среднемозговое ядро тройничного не- |
9. |
вестибулярное поле; |
рва. |
|
10. переднее и заднее улитковые ядра;

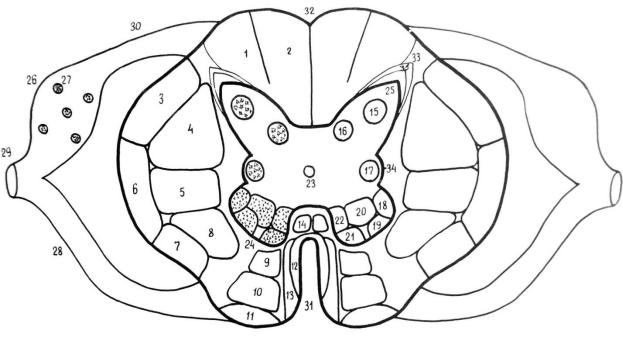

Medulla spinalis (поперечный разрез)
1. |
Fasciculus cuneatus (клиновидный пучок |
ВНС: |
||
Бурдаха) |
17. |
Nucleus intermedialateralis |
||
2. |
Fasciculus gracilis (пучок Голля) |
18, 19, 20, 21, 22 - Nuclei motore cornu ante- |
||
(1, 2 - задний канатик) |
riores |
|||
3. |
Tractus spinocerebralis posterior |
23. |
Canalis centrales |
|
4. |
Tractus cosyospinalis lateralis |
24. |
Cornu anterior |
|
5. |
Tractus rubrospinalis |
25. |
Cornu posterior |
|
6. |
Tractus spinocerebralis anterior (Гаверса) |
26. |
Ganglion spinales |
|
7. |
Tractus olivospinales |
27. |
Тела афферентных нейронов |
|
8. |
Tractus spinothalamus lateralis |
28. |
Radix anterior |
|
9. |
Tractus reticulospinalis |
29. |
Nervus spinales |
|
10. |
Tractus spinotalamicus anterior |
30. |
Radix posterior |
|
11. |
Tractus vestibulospinalis |
31. |
Fissura mediana anterior |
|
12. |
Tractus tectospinales |
32. |
Sulcus mediana posterior |
|
13. |
Tractus corticospinales anterior |
33. |
Погранияная зона (Zona terminales) |
|
14. |
Fasciculus longitudinalis |
34. |
Cornu lateralis |
|
15. |
Nucleus propria cornu posterior |
35. |
Zona spongiosa |
|
16. |
Nucleus thoracicus (столб Кларка - |
36. |
Zona gelatinosa |
|
Штиллинга) |
37. |
Собственный аппарат серого вещества, |
||
(15-16 - ассоциативные связи внутри спин- |
осуществляющий безусловные рефлексы |
|||
ного мозга) |
|
|
||

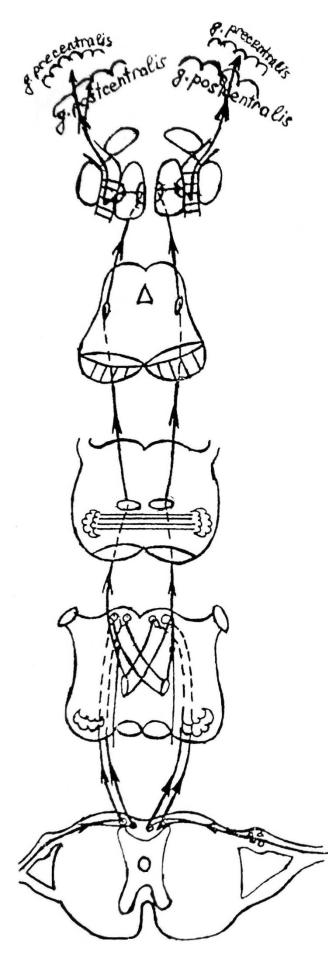

Проводники сознательной проприоцептивной чувствительности
Fasciculus gracilis et fasciculus cuneatus
Рецепторы раcположены |
в |
мышцах, |
сухожилиях, связках, суставах. |
Тело 1 |
|
нейрона лежит посегментно |
в |
ganglion |
spinale. Центральные отростки от ganglion
spinale образуют |
тракты, которые перехо- |
||||||
дят в funiculus |
posterior |
medullae spinalis |
|||||
и поднимаются в продолговатый мозг |
к |
||||||
nucleus |
fasciculi |
gracilis |
et cuneati, |
где |
|||
распологаются |
тела 2-х нейронов. |
Затем |
|||||
аксоны |
этих |
нейронов |
направляются |
||||
назад и вниз, делая |
петлеобразный |
изгиб |
|||||
и совершая полный |
перекрест decussatio |
||||||
lemniscorum. Lemniscus medialis проекци-
руется в области продолговатого мозга в межоливном слое. Затем медиальная петля поднимается в мост, где располагается над трапецевидным телом. В области среднего мозга тракты проходят в его латеральные части и идут к зрительному бугру к его медиальному ядру. Далее тракты направляются к вентральному и
латеральному ядру |
таламуса. Аксоны |
латеральных ядер |
формируют - tractus |
thalamocorticalis, который идет в crus posterior capsulae interna и заканчивается в большей своей части в gyrus precentralis и в меньшей своей части в gyrus postcentralis.

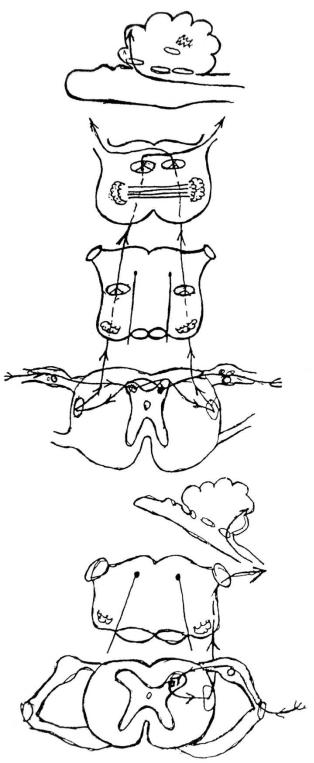

Проводящие пути проприоцептивной чувствительности мозжечкового направления
Spinocerebellaris anterior
Рецепторы расположены в мышцах, связках, суставах. От них импульсы идут к телу 1 нейрона, которое находится в ganglion spinale. Далее импульсы направляясь по radix posterior (и образуя - tractus gangliospinalis) доходят до тела 2 нейрона, кото-
рое лежит в nucleus proprius cornu posteriores. Аксоны 2 нейрона переходят на противоположную сторону и образуют:
-tractus spinocerebellaris anterior (ventralis)
Затем он поднимается в продолговатый мозг в поле трех трактов:
-tractus rubrospinalis
-tractus tectospinalis
-tractus spinocerebellaris anterior
В мосту лежит над медиальной петлей в поле тех же трех трактов. Далее этот
путь совершает полный перекрест и идет через верхние ножки мозжечка к его коре.
Spinocerebellaris posterior
Рецепторы расположены в мышцах, связках, суставах. От них импульсы идут до тела 1 нейтрона, которое находится в ganglion spinale. Далее импульсы направ-
ляются по radix posterior и, образуя tractus gangliospinalis, доходят до тела 2 нейрона,
которое лежит в nucleus thoracicus. Аксо-
ны 2 нейрона идут на свою сторону в боковом канатике, образуя
- tractus spinocerebellaris posterior (dorsalis)
Затем тракт поднимается в продолговатый мозг через нижние ножки мозжечка доходят до его коры.

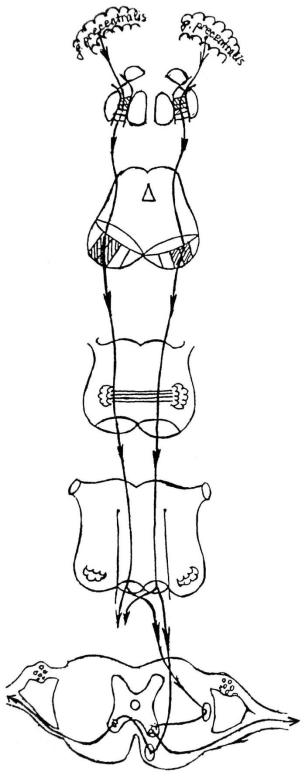

Проводники сознательных движений
Tractus corticospinalis (пирамидные пути)
Первый нейрон расположен в пятом слое коры (гигантские пирамидные клетки) в gurus precentralis. Аксоны этих клеток образуют tractus corticospinalis, который проходит через capsulae interna crus posterior, затем идет в basis pedunculi cerebri, далее распологается в basis pontis и доходит до pyramis medullae oblongatae. Здесь tractus corticospinalis совер-
шает неполный перекрест decussatio pyramidum.
Неперекрещённые волокна
Идут в передний канатик - tractus corticospinalis anterior и заканчивается на двигательных ядрах передних рогов противоположной стороны. Аксоны двигательных нейро-
нов образуют tractus spinomuscularis (radix anterior) и через периферический нерв идут до мышцы.
Перекрещённые волокна
Идут в боковой канатик спинного - tractus corticospinalis lateralis и заканчивается на двигательных ядрах переднего рога своей стороны. Аксоны двигательных нейронов образуют tractus spinomuscularis (radix anterior) и через периферический нерв идут до мышцы.
