8.5. Емкостные накопители
В конденсаторе энергия сосредоточена в изоляторе, находящемся между пластинами. Энергия заряженного конденсатора
,
(8.3)
где С – емкость конденсатора, U – напряжение на конденсаторе.
Емкость плоского конденсатора равна
С = 0 S/ , (8.4)
где 0 – электрическая постоянная; – относительная диэлектрическая проницаемость; S – площадь обкладки конденсатора; – толщина изолятора.
Часто используют понятие удельной энергии конденсатора т.е.
,
(8.5)
где m = S – масса диэлектрика, заключенного в конденсаторе.
Подставляя полученное значение m в (8.5) и учитывая (8.3), получим:
.
(8.6)
|

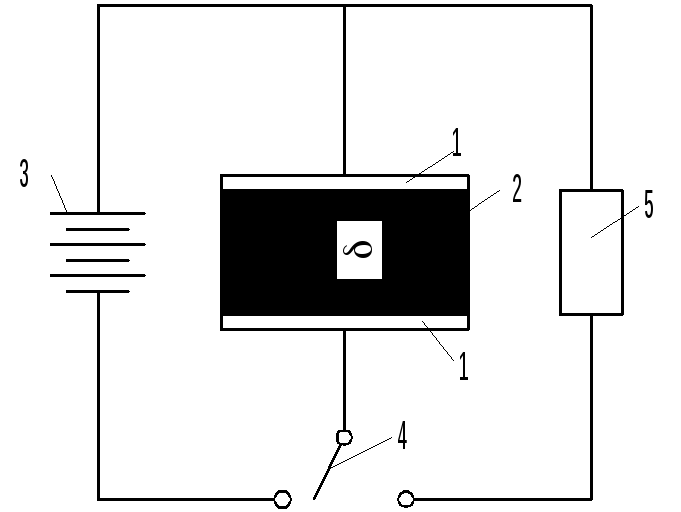

Рис. 8.3. Принцип работы ёмкостного накопителя: 1 – обкладки конденсатора; 2 – диэлектрик; 3 – источник тока; 4 – переключатель; 5 – нагрузка
|
Таким образом, удельная энергия конденсатора определяется в основном физическими свойствами применяемого в нем изолятора, т.е. пробивным напряжением Uпр = U/, диэлектрической проницаемостью и удельной плотностью ρ (рис. 8.3).
Емкостные накопители представляют собой батарею последовательно и параллельно соединенных конденсаторов. Отечественная промышленность разработала конденсаторы, обладающие аномально высокой емкостью – до 1Ф/см3. Эти конденсаторы имеют модульную конструкцию, что позволяет создавать достаточно мощные батареи, рассчитанные на большие напряжения (до 10 кВ) и ток в несколько сот килоампер. Энергия батареи таких конденсаторов может достигать нескольких миллионов МДж, что позволяет использовать ее в качестве аккумулятора электроэнергии, работающего в экстремальные часы графика нагрузки энергосистемы.
Для того, чтобы емкостный аккумулятор мог запасать энергию из сети переменного напряжения, он включается в эту сеть через управляемый вентильный преобразователь (рис. 8.4). В режиме потребления мощности (заряд) преобразователь работает в выпрямительном режиме, заряжая емкостный накопитель.
Рис. 8.4. Функциональная схема ёмкостного накопителя: 1 – трансформатор напряжения; 2 – преобразователь, 3 – блок управления; 4 – емкостный накопитель
В режиме выдачи мощности (разряд) производится изменение полярности подключения емкостного накопителя (ЕН) к преобразователю, который при этом работает в режиме инвертора. Причем активная мощность на шинах переменного тока ЕН не должна зависеть от изменяющегося напряжения на ЕН. Это достигается применением управляемых преобразователей .
Емкостные накопители обладают высоким КПД, достигающим 90 %.
Емкостные накопители могут иметь практически любую мощность, необходимую энергосистеме для компенсации тока нагрузки. По сравнению с ГАЭС емкостный накопитель занимает площадь в 100 раз меньше.
При эксплуатации ЕН не требуется специальных устройств для поддержания своей емкости, они не создают сильных внешних магнитных полей и не взрывоопасны.
По оценке многих исследователей, емкостные накопители имеют лучшие технико-экономические характеристики в сравнении с другими видами накопителей. Емкостные накопители в некоторых случаях могут применяться и для аккумулирования возобновляемой энергии.
