Глава XIV. Пожарные автомобили |
|
|
|
|
Автоцистерна пожарная спасательная |
|
|||
АПС(Л)-1,25-0,8 |
|
|
|
|
Шасси ................................. |
|
|
МАЗ-5337, 4х2 |
|
Число мест пожарно о расчета ..... |
6 |
|||
Вместимость цистерны для воды, л |
...... 1250 |
|||
Вместимость ба а для пенообр., л ....... |
100 |
|||
Подача мотопомпы в номинальном |
|
|||
режиме, л/с .................................. |
|
|
|
0,8 |
Наибольшая еометричес ая |
|
|
||
высота всасывания, м ................... |
|
|
3 |
|
Длина р ава р |
авной |
ат ш и, м ........ |
50 |
|
Высота выдвин той лестницы, м .... |
18 |
|||
Гр зоподъемность люль и, |
......... 270 |
|||
Гр зоподъемность лестницы при |
|
|||
использовании ее в ачестве |
рана, |
.. 1000 |
||
Ма симальный вылет лестницы |
|
|||
с ма симальной на р з ой в люль е, м .. 16 |
||||
Рабочий диапазон подъема лестницы |
||||
в верти альной |
|
|
|
|
плос ости, рад |
..................... |
|
от -10 до +75 |
|
Масса полная, |
.......................... 14500 |
|||
Габаритные размеры, мм ...... |
7500x2500x3700 |
|||
АВТОЦИСТЕРНЫ ПОЖАРНЫЕ ТЕХНИЧЕСКОЙ СЛУЖБЫ |
||||
Автоцистерна пожарная техничес ой сл жбы обор дована |
||||
раном для разбор и строительных онстр |
ций, поднятия р - |
|||
зов и эва ации людей с высоты до 10 м. |
|
|
|
|
АЦТ-3-40-10 (5557) |
|
|
|
|
Шасси ............................... |
|
|
Урал-5557, 6x6 |
|
Число мест пожарно о расчета ..... |
6 |
|||
Вместимость цистерны для воды, л |
...... 3000 |
|||
Вместимость ба а для пенообр., л ....... |
200 |
|||
Тип насоса .................................... |
|
|
|
ПН-40/УВ |
Расположение насоса .................... |
|
|
среднее |
|
Производительность насоса, л/с ... |
40 |
|||
Напор на насосе, м ....................... |
|
|
100 |
|
Масса полная, |
.......................... 17500 |
|||
Число всасывающих патр б ов, шт ....... |
1 |
|||
601
Справочни инженера пожарной охраны
Условный проход всасывающе о |
|
|
|
патр б а, мм ................................. |
|
125 |
|
Число напорных патр б ов, шт ...... |
2 |
|
|
Ма симальный вылет стрелы |
рана, м .. |
7 |
|
Ма симальная р зоподъемность рана при |
|||
ма симальном вылете, ..................... |
500 |
||
Ма симальная высота |
|
|
|
подъема раном, м ........................ |
|
10 |
|
У ол поворота рана, рад ............. |
|
±135 |
|
Высота выдвижения осветительной |
|
|
|
мачты от ровня земли, м .............. |
|
8 |
|
Рабочая длина троса при выдаче |
|
|
|
вперед, м ...................................... |
|
580 |
|
Ма симальное тя овое силие |
|
|
|
при подаче троса вперед, т ........... |
|
120 |
|
Ма симальная р зоподъемность, |
..... 120 |
||
Высота подъема до пола люль и, м |
...... |
10 |
|
Габаритные размеры, мм ...... |
9300x2500x2800 |
||
АВТОМОБИЛИ ПОРОШКОВОГО ТУШЕНИЯ
Автомобили порош ово о т шения предназначены для т шения пожаров о нет шащими порош ами, достав и мест пожара пожарно о расчета и пожарно-техничес о о воор жения.
АП 1000-40(5301)
Шасси .................................... |
|
|
ЗИЛ 5301 ВО |
|
Масса перевозимо о о нет шаще о |
|
|||
вещества ( ) ................................ |
|
|
1000 |
|
Количество сос дов для порош а (ш) ... |
1 |
|||
Рабочее давление |
|
|
|
|
в сос де (МПа / |
/см) .... |
0,8 - 1,2 / 8,0 - 12,0 |
||
Количество баллонов для возд ха (шт) .... |
6 |
|||
Дальность подачи порош а через |
|
|
||
р чной ствол (м) .................................. |
|
|
|
10 |
Дальность подачи порош а через лафетный |
||||
ствол (м) ....................................... |
|
|
35 |
|
Число мест пожарно о расчета ..... |
3 |
|
||
Масса полная, |
.......................... 6600 |
|
||
Габаритные размеры, мм........ |
6220x2470x3200 |
|||
602
Глава XIV. Пожарные автомобили
АП 5000(43118-10)
Шасси ............................... |
|
|
Камаз-43118-10 |
||
Количество сос дов для порош а, шт ... |
1 |
||||
Рабочее давление |
|
|
|
|
|
в сос де, МПа/ |
/см .......... |
|
0,8-1,2/8,0-12,0 |
||
Количество баллонов для возд ха (шт) .... |
15 |
||||
Рабочее давление возд ха |
|
|
|||
в баллоне, МПа/ |
/см |
................... |
|
14,7 / 150 |
|
Ма симальная с орость, |
м/ч ........ |
80 |
|
||
Количество р авных |
ат ше , шт ......... |
|
2 |
||
Длина р ава на |
ат ш е, м ........... |
25 |
|
||
Ма симальный расход лафетно о |
|
|
|||
порош ово о ствола, |
/с |
.............. |
50 |
|
|
Дальность подачи порош а |
|
|
|||
через лафетный ствол, м ............... |
|
50 |
|
||
Число мест пожарно о расчета ..... |
3 |
|
|||
Масса полная, |
.......................... 18700 |
||||
Габаритные размеры, мм....... |
8200x2500x3400 |
||||
|
|
|
|
|
|

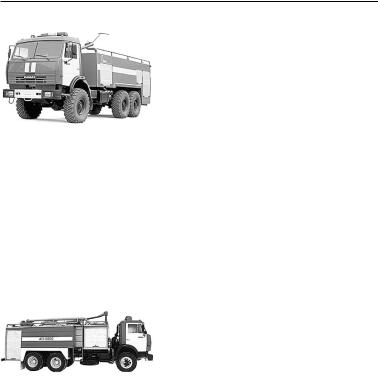

АП-5000 (53215)
Шасси .................................. |
|
|
КамАЗ-53215 |
||
Масса перевозимо о |
|
|
|
|
|
о нет шаще о вещества, |
........... 5000 |
|
|||
Количество сос дов для порош а, шт ... |
3 |
||||
Рабочее давление |
|
|
|
|
|
в сос де, МПа / |
/см ........ |
0,8-1,2/8,0-12,0 |
|||
Количество баллонов для возд ха (шт) .... |
15 |
||||
Рабочее давление возд ха |
|
|
|
||
в баллоне, МПа / |
/см ................. |
|
14,7 / 150 |
||
Ма симальная с орость, м/ч ........ |
80 |
|
|||
Количество р авных |
ат ше , шт .... |
2 |
|
||
Длина р ава на ат ш е, м ........... |
|
25 |
|
||
Ма симальный расход лафетно о |
|
|
|||
порош ово о ствола, |
/с .............. |
|
50 |
|
|
Дальность подачи порош а |
|
|
|
||
через лафетный ствол, м ............... |
|
50 |
|
||
Условный проход р |
ава на ат ш е, мм .. |
32 |
|||
Число мест пожарно о расчета ..... |
3 |
|
|||
Масса полная, |
.......................... 18700 |
||||
Габаритные размеры, мм ....... |
8200x2500x3400 |
||||
603
Справочни инженера пожарной охраны
ПОЖАРНЫЙ АВТОМОБИЛЬ КОМБИНИРОВАННОГО ТУШЕНИЯ
Пожарный автомобиль омбинированно о т шения - это автомобиль с нес оль ими видами о нет шащих веществ.
АКТ-1,0/1000-40/40 (433112)
Шасси ............................ |
ЗИЛ-433112, 4x2 |
||
Число мест пожарно о расчета ............. |
|
3 |
|
Вместимость цистерны для воды, л |
...... |
1000 |
|
Вместимость ба а для пенообр., л ....... |
|
100 |
|
Масса перевозимо о |
|
|
|
о нет шаще о порош а, |
............. 1000 |
|
|
Тип насоса ................... |
НЦПК-40/100-4/400 |
||
Подача водяно о ствола, л/с ......... |
20 |
|
|
Подача порош ово о ствола, л/с ... |
40 |
|
|
Количество порош овых |
ат ше , шт ..... |
2 |
|
Масса полная, .......................... 10800 |
|||
Габаритные размеры, мм |
...... 7700x2500x3150 |
||
|
|
|
|
АКТ-6/1000-80/20(53229)
Шасси ............................. |
КамАЗ-53229, 6x4 |
|
Число мест пожарно о расчета ...... |
7 |
|
Вместимость цистерны для воды, л |
...... 6000 |
|
Количество/вместимость ба ов |
|
|
для пенообразователя, шт/л ......... |
2/1000 |
|
Масса перевозимо о о нет шаще о порош а, ............. 1000
Тип насоса ................... |
FP48/8-2H "ZIEGLER" |
||
Производительность насоса, л/с ... |
80 |
||
Напор, м ........................................ |
|
|
100 |
Подача водяно о ствола, л/с |
......... |
60 |
|
Расход порош ово о ствола, .. |
/ с |
20 |
|
Длина р ава на |
ат ш е, м ........... |
|
16/10 |
Условный проход р ава, мм ......... |
|
25/32 |
|
Масса полная, |
.......................... 24000 |
||
Габаритные размеры, мм ...... |
8800x2500x3200 |
||
604
Глава XIV. Пожарные автомобили
АКТ-10/750-80 (6460) |
|
|
|
Шасси .............................. |
|
КамАЗ-6460, 6x4 |
|
Число мест пожарно о расчета ............. |
3 |
||
Вместимость цистерны для воды, л |
...... 10000 |
||
Вместимость ба а для пенообр., л ....... |
1500 |
||
Масса перевозимо о о нет шаще о |
|
||
порош а, ................................... 750 |
|||
Тип насоса ................... |
FP48/8-2H "ZIEGLER" |
||
Производительность насоса, л/с ... |
80 |
||
Напор насоса, м ............................ |
|
|
100 |
Подача водяно о ствола, л/с ......... |
40 |
||
Масса полная, |
.......................... 20900 |
||
Габаритные размеры, мм |
...... 9300x2500x3300 |
||
АВТОМОБИЛИ ПЕННОГО ТУШЕНИЯ |
|
|
|
Автомобили пенно о т шения предназначены для достав- и мест пожара запаса пенообразователя, ПТВ и для пода-
чи пенообразователя пеносместителям.
АПТ-9,0-40(53228) ПМ-616 |
|
|
Шасси ............................ |
Камаз-43118-10 |
|
Число мест пожарно о расчета ............ |
3 |
|
Вместимость цистерны для воды, л |
...... 8000 |
|
Вместимость ба а для пенообр., л ....... |
600 |
|
Насос пожарный ............. |
НЦПН-40/100В 1ГА |
|
Расположение насоса .................... |
|
заднее |
Производительность насоса, л/с ... |
40 |
|
Количество/диаметр всасывающе о |
||
патр б а, мм ................................. |
|
1/125 |
Количество/диаметр напорно о |
|
|
патр б а, мм ................................. |
|
2/80 |
Наибольшая еометричес ая |
|
|
высота всасывания, м ................... |
|
7,5 |
Дальность стр и лафетно о ствола по воде/ |
||
пене соответственно, м ................. |
|
60/40 |
Управление лафетным стволом ..... |
р чное |
|
Масса полная, .......................... 22800 |
||
Габаритные размеры, мм ....... |
8600x2500x3450 |
|
605
Справочни инженера пожарной охраны
АВ-40 (5557)
Шасси ................................ |
Урал-5557, 6x6 |
||
Число мест пожарно о расчета, чел. ... |
7 |
||
Вместимость ба а для пенообр., л |
....... |
5300 |
|
Насос пожарный ............................ |
|
ПН - 40/УВ |
|
Расположение насоса .................... |
|
среднее |
|
Производительность насоса, л/с ... |
40 |
|
|
Диаметр всасывающе о патр б а, мм ... |
125 |
||
Диаметр/ оличество напорных |
|
|
|
патр б ов, мм/шт. ......................... |
|
80/2 |
|
Расход лафетно о ствола, л/с ....... |
40 |
|
|
Масса полная, ................................. |
15500 |
||
Габаритные размеры, мм ...... |
8200x2500x3250 |
||
|
|
|
|
АВ-40(53215)
Шасси ............................ |
КамАЗ-53215, 6x4 |
||
Число мест пожарно о расчета, чел. ... |
7 |
||
Вместимость ба а для пенообр., л |
....... |
7500 |
|
Насос пожарный ............................ |
|
ПН - 40/УВ |
|
Расположение насоса .................... |
|
заднее |
|
Производительность насоса, л/с .......... |
|
40 |
|
Диаметр всасывающе о патр б а, мм .... |
125 |
||
Диаметр/ оличество напорных |
|
|
|
патр б ов, мм/шт. ......................... |
|
80/2 |
|
Расход лафетно о ствола, л/с ....... |
40 |
|
|
Масса полная, .......................... 19000 |
|||
Габаритные размеры, мм ....... |
8300x2500x3200 |
||
АВТОМОБИЛИ ГАЗОВОГО ТУШЕНИЯ
Автомобили азово о т шения предназначены для т шения пожаров в за рытых объемах объе тов с большими материальными ценностями, помещений объе тов спиртовой и парфюмерной промышленности, в эле тро станов ах и а- бельных т ннелях и достав и мест пожара пожарно о расчета, пожарно-техничес о о воор жения и о нет шаще о вещества.
606
Глава XIV. Пожарные автомобили
АГТ-1 (433112)
Шасси ........................... |
|
ГАЗ-433112, 4x2 |
||
Число мест пожарно о расчета ...... |
3 |
|
||
О нет шащее вещество ..................... |
|
жид ая |
||
|
|
дв о ись лерода |
||
Масса перевозимо о |
|
|
|
|
о нет шаще о вещества, .................. |
1000 |
|||
Тип баллонов |
............. 40-150У ГОСТ 949-79 |
|||
Количество баллонов, шт ..................... |
|
|
40 |
|
Масса о нет шаще о вещества |
|
|
||
в баллоне, ................................. 25 ± 0,2 |
||||
Количество р |
авных ат ше с р |
авом |
|
|
длиной 20 м и 40 м соответственно, шт ... |
2/2 |
|||
Средства подачи о нет щаще о вещества |
|
|||
через лом-пробойни /растр б, шт. |
.......... |
2/2 |
||
Масса полная, ................................. |
12000 |
|||
Габаритные размеры, мм ...... |
7750x2500x2900 |
|||
|
|
|
|
|
АГТ-4000(53229)
Шасси ............................ |
КамАЗ-53229, 6x4 |
||
Число мест пожарно о расчета ...... |
3 |
|
|
Масса полная, ................................. 19690 |
|||
О нет шащее вещество ........................ |
|
|
азот |
Вместимость изотермичес ой |
|
|
|
ем ости, ........................................... 4000 |
|||
Расход лафетно о ствола, /с ............. |
|
15 |
|
Дальность стр и лафетно о ствола, м .. |
30 |
||
Время работы лафетно о ствола, мин .. |
2 |
||
Расход р чно о ствола, |
/с ................. |
|
2 |
Дальность стр и р чно о ствола, м ....... |
|
10 |
|
Время работы р чно о ствола, мин ....... |
|
30 |
|
АВТОМОБИЛИ ГАЗОВОДЯНОГО ТУШЕНИЯ
Пожарные автомобили азоводяно о т шения предназначены для т шения пожаров азовых и нефтяных фонтанов с помощью подачи на орящий фонтан мощной стр и азоводяной смеси.
607
Справочни инженера пожарной охраны
АГВТ-150 (43114)
Шасси ........................... |
|
КамАЗ-43114, 6x6 |
|
Число мест пожарно о расчета ............. |
3 |
||
Производительность |
|
|
|
по азоводяной смеси, |
/с .................. |
150 |
|
Количество подаваемой через насад и |
|
||
воды для образования |
|
|
|
азоводяной смеси, л/с ........................ |
|
90 |
|
Вместимость цистерны для топлива, л .... |
2500 |
||
У лы поворота ТРД от продольной |
|
||
оси автомобиля в |
оризонтальной |
|
|
плос ости, рад. ................................... |
|
|
45/45 |
У лы поворота ТРД в верти альной |
|
||
плос ости, рад. ................................... |
|
|
60/15 |
Масса полная, |
................................. 14000 |
||
Габаритные размеры, мм |
..... 8200x2500x3100 |
||
|
|
|
|
АГВТ-150 (Volvo FL 6)
Шасси ........................................... |
|
VOLVO FL 6 |
|
Число мест пожарно о расчета |
............. |
3 |
|
Вместимость ба а для воды, л ............. |
|
300 |
|
Вместимость цистерны для топлива ...., л |
2500 |
||
Производительность |
|
|
|
по азоводяной смеси, |
/с .................. |
|
150 |
Количество подаваемой через насад и |
|
||
воды для образования |
|
|
|
азоводяной смеси, л/с ................. |
|
90 |
|
У лы поворота ТРД от продольной оси |
|
||
автомобиля в оризонтальной плос ости |
|
||
влево и вправо соответственно, ..... |
рад |
45/45 |
|
Габаритные размеры, мм |
...... 8860x2500x3370 |
||
АВТОМОБИЛИ ПЕРВОЙ ПОМОЩИ
Автомобиль первой помощи предназначен для оперативно о о азания помощи в э стремальных сит ациях.
АПП-0,3-2,0 (33021) |
|
|
Шасси ............................... |
ГАЗ-33021, 4x2 |
|
Число мест пожарно о расчета ............. |
3 |
|
Вместимость цистерны для воды, л ...... |
300 |
|
608
Глава XIV. Пожарные автомобили |
|
|
|
Количество/мощность |
|
|
|
проже торов, шт/ Вт ............................ |
|
1/1,5 |
|
Высота подъема мачты |
|
|
|
с проже тором, м |
................................. |
|
5 |
Мощность переносно о |
|
|
|
енератора, Вт .................................... |
|
|
6 |
Подача, л/с .......................................... |
|
|
2 |
Напор, м ............................................... |
|
|
400 |
Длина шлан а, м .................................. |
|
|
60 |
Масса полная, |
................................. 3500 |
||
Габаритные размеры, мм ...... |
5400x2000x2600 |
||
АПП-0,5-2,0(33023) |
|
|
|
Шасси ............................... |
|
ГАЗ-33023,4x2 |
|
Число мест пожарно о расчета ............. |
5 |
||
Вместимость цистерны для воды, л |
...... 500 |
||
Мощность енератора, Вт ................... |
|
5 |
|
Высота подъема мачты, м ..................... |
|
5 |
|
Количество/мощность |
|
|
|
проже торов, шт/ Вт ............................ |
|
2/1 |
|
Мотопомпа переносная |
|
|
|
высо онапорная ............................ |
|
|
"Fire Skid" |
Подача, л/с .......................................... |
|
|
0,8 |
Напор, м ............................................... |
|
|
400 |
Длина шлан а р |
авной ат ш и, м ....... |
50 |
|
Масса полная, |
................................. 3500 |
||
Габаритные размеры, мм ..... |
5550x2000x2700 |
||
Автомобиль быстро о реа ирования АБР-0,5 (5301)
Шасси ........................................... |
|
ЗиЛ-5301 |
Число мест пожарно о расчета ...... |
7 |
|
Вместимость цистерны для воды, л 500 |
||
Вместимость ба а для пенообр., л |
....... 20 |
|
Генератор, мощность, Вт ............. |
|
Geko 6402 |
|
ED-AA/HHBA - 5.2 |
|
Высота осветительной мачты, мм ......... |
3150 |
|
Количество проже торов ....................... |
|
4 |
Масса полная, ................................. 6950 |
||
Габаритные размеры, мм ...... |
7500x2500x2200 |
|
609
Справочни инженера пожарной охраны |
|
|
АБР 0,5-0,8/400 (VW-LT46) |
|
|
Шасси ............................ |
Volkswagen LT-46 |
|
Число мест пожарно о расчета ...... |
5 |
|
Вместимость цистерны для воды, л |
...... 500 |
|
Вместимость ба а для пенообр., л |
....... 25 |
|
Шлан высо о о давления, м ............... |
60 |
|
Количество проже торов ....................... |
|
2 |
Мощность енератора, Вт ........... |
5 - 6 |
|
Ма симальная с орость, |
м/ч ........ |
145 |
Масса полная, .......................... 3500 |
||
Габаритные размеры, мм ...... |
6000x2500x2500 |
|
Автомобиль быстро о реа ирования насосно-
равно о типа ПАБР-2,0-20/200 (43118) 31ВР
Шасси ............................ |
|
КамАЗ-43118, 6x6 |
|
Число мест пожарно о расчета ............ |
7 |
||
Вместимость цистерны для воды, л ......... |
2000 |
||
Вместимость ба а для пенообр., л ........... |
1000 |
||
Тип насоса ............................ |
|
НПЦВ-20/200 |
|
Производительность насоса, л/с ... |
20 |
||
Напор на насосе, м ....................... |
|
200 |
|
Масса полная, |
.......................... 17250 |
||
Габаритные размеры, мм ...... |
8720х2500х3600 |
||
АВТОМОБИЛИ НАСОСНО-РУКАВНЫЕ |
|
|
|
Пожарный автомобиль насосно-р |
авный предназначен для |
||
про лад и на ход напорных ма истральных р |
авных линий, |
||
бор и их по о ончании т шения пожаров, обеспечения пода- |
|||
чи воды или возд шно-механичес ой пены. |
|
|
|
АНР-40-1400 (433362) |
|
|
|
Шасси ............................. |
|
ЗИЛ-433362, 4х2 |
|
Число мест пожарно о расчета ...... |
6 |
||
Вместимость ба а для пенообр., л |
1000 |
||
Тип насоса .................................... |
|
|
ПН-40УВ |
Производительность насоса, л/с ... |
40 |
||
Напор, м ........................................ |
|
|
100 |
Число/ словный проход всасывающих |
|||
патр б ов, шт./мм ......................... |
|
2/125 |
|
610
