Эксперимент 7
Проанализировать изменения положения рабочей точки при изменении напряжения, внутреннего сопротивления и сопротивления нагрузки. Составить схемы цепей в Multisim. Сравнить результаты эксперимента с расчётами цепей.
1.Изменение ЭДС
Дано:Е1=1В, Е2=4В, Е3=6В, Rвн=100 Ом, Rн=1кОм |
Рис.7.1. Эквивалентная схема в Multisim (Е1=1В)
Рис.7.2. Эквивалентная схема в Multisim (Е3=6В)
Iкз=Е/Rвн
I,мА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
5,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
5,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
4,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
4,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
3,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
3,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
2,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
2,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
1,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
1,0 0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
1 |
|
2 |
3 |
|
4 |
|
5 |
6 |
|
|
|
U,В |
Рис. 7.3. Перемещение рабочей точки при изменении ЭДС
Е1=0.9 В I1=0.9*10-3 A
Е2=3.6 В I2=3.6*10-3 A
Е3=5.4 В I3=5.4*10-3 A
2.Изменение внутреннего сопротивления
Дано: Е1=1В, Rвн1=100 Ом, Rвн2=120 Ом, Rвн3=180 Ом, Rн=1кОм Рисунок 7.4 - Эквивалентная схема в Multisim(Rвн=120 Ом) Рис.7.5. Эквивалентная схема в Multisim (Rвн=180 Ом) Iкз=Е/Rвн
Рис.7.6.Перемещение рабочей точки при изменении внутреннего сопротивления
U1=0,9 В I1=0,9*10-3 A U2=0,9 В I1=0,9*10-3 A U3=0,85 В I3=0,85*10-3 A (небольщие изменения)
3.Изменение сопротивления нагрузки
Iкз=Е/Rвн Uхх=Е
Рис.7.8.Перемещение рабочей точки при изменении сопротивления нагрузки
U1=0,9 В I1=0,9*10-3 A U2=0,9 В I2=0,5*10-3 A U3=0.9 В I3=0,3*10-3 A Эксперимент 8 Исследовать реальный источник тока. Составить схемы цепей в Multisim. Построить ВАХ реального источника тока.
Дано:
Рисунок 8.1 - Эквивалентная схема в Multisim
Рисунок 8.2 - Эквивалентная схема в Multisim
Рис.8.2. ВАХ реального источника тока
Эксперимент 9
Исследовать
поведение характеристик индуктивности
и ёмкости на постоянном токе. Составить
схемы цепей в Multisim.
Для индуктивности: убедиться, что
вольтметр показывает «0» при наличии
тока, т.е. сопротивление индуктивности
равно «0». Для ёмкости: убедиться, что
амперметр показывает «0», что означает
разрыв цепи, т.е. сопротивление ёмкости
равно
Дано: Рис.9.1. Эквивалентная схема в Multisim
При
I=0,1
А U~0 I=const Сопротивление индуктивности = 0.
Рис.9.2. Эквивалентная схема в Multisim

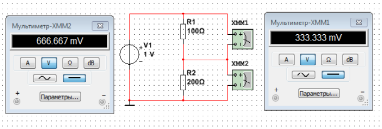

Эксперимент 10 Построить делитель напряжения. Составить схему цепи в Multisim. Сравнить расчёты, сделанные программой, с расчётами, сделанными вручную при помощи формул.
Дано:
Решение:
Е=U1+U2 U1=I*R1 U2=I*R2
U1= 0,0033*100=0,33 В U2= 0,0033*200=0,66 В U= U1+U2=1 В Эксперимент 11 Построить делитель тока, cоставить схему цепи в Multisim, сравнить расчёты, сделанные программой, с расчётами, сделанными вручную при помощи формул.
Дано:
Решение: Рисунок 11.1 - Эквивалентная схема в Multisim
|
