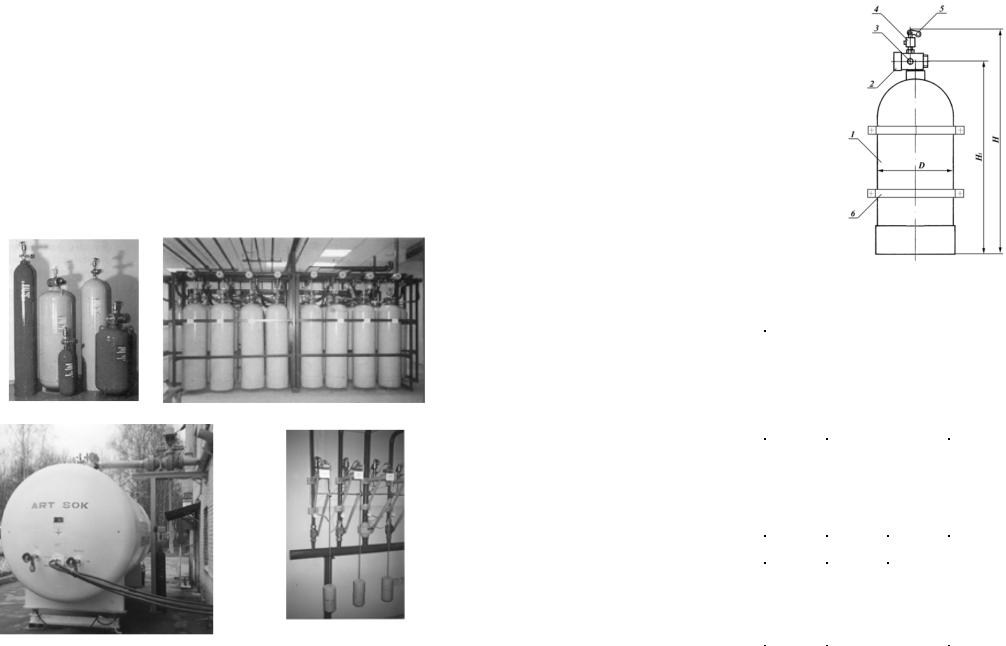

Модули МПГ вместимостью 20, 35, 50, 80 и 100 л.

9.2. Модули газового пожаротушения

Модули газового пожаротушения представляют собой баллоны (сосуды) с запорнопусковым устройством для хранения под давлением и выпуска газового огнетушащего вещества (ГОТВ). Модули имеют, как правило, электрический, пневматический, механический пуск или их комбинацию.

9.2.1. Модули пожаротушения серии МПГ

à) á)

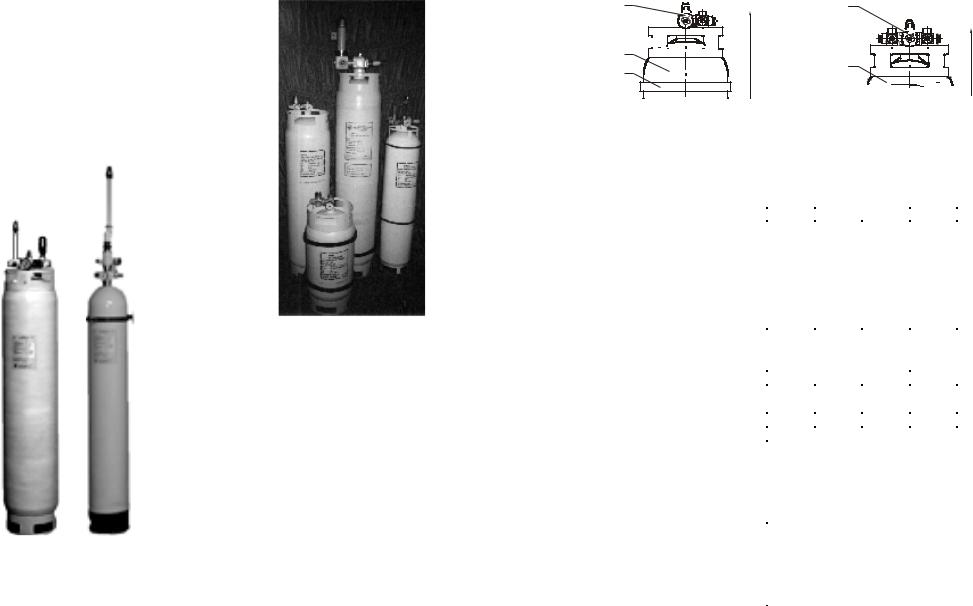

Модули серии МПГ: а) МПГ-150 (МПГ-40);

á) ÌÏÃ-150-Ó (ÌÏÃ-40-Ó).

Модули пожаротушения производства НПО «Пожарная автоматика сервис» серии МПГ выпускаются вместимостью 20, 30, 50, 80, 100 литров на рабочее давление 40 и 150 кгс/см2, с одной или двумя управляемыми пироголовка-

ми. МПГ используются в составе модульных установок пожаротушения, размещаемых внутри или снаружи защищаемых помещений.

МПГ представляет собой баллон, оборудованный запорно-пусковой головкой, манометром, предохранительной мембраной, зарядным штуцером, устройством контроля уровня, выпускным трубопроводом. Баллоны могут заправляться всеми известными в настоящее время ГОТВ (СО2; элегазом; N2; Ar; инергеном; хладонами 125, 318Ц, FM-200, FE-13, 114В2, 13В1, 12 В1; перфторбутаном.

Выпускаются следующие виды модулей газового пожаротушения: МПГ-150, МПГ-40, МПГ-150-У и МПГ-40-У. В модулях с индексом «У» используются обычные газовые баллоны.

Модули МПГ-150 и МПГ-40 выпускаются в 2-х исполнениях: с одной и двумя пироголовками.

L	L
!

Модуль МПГ-150 (МПГ-40) с одной пироголов-

Модуль МПГ-150 (МПГ-40) с двумя

кой: 1 – ЗПУ-150-1 (ЗПУ-40-40-1); 2 – баллон

пироголовками: 1– ЗПУ-150-2 (ЗПУ-

типа БК; 3 – хомут с ложементом.

40-24-2); 2 – баллон типа БК.

Тактико-технические и эксплуатационные характеристики модулей МПГ-150 и МПГ-40 приведены в таблицах 9.15-9.16.

Таблица 9.15

	Параметры			Модули МПГ-150-
	Параметры		100-24	80-24		50-24	35-24		20-24
			100-24	80-24		50-24	35-24		20-24
Код продукции				48 5487 2006 … 2010
Нормативный документ				ÒÓ 25-09-044-07-98
			40168287 (НПО «Пожарная автоматика
Êîä	(наименование;	адрес)	сервис». 125284, г. Москва, ул. 8-я Тек-
Êîä	(наименование;	адрес)	стильщиков, д. 18, корп. 3. Тел.: (095)
предприятия-изготовителя			стильщиков, д. 18, корп. 3. Тел.: (095)
предприятия-изготовителя			179-8444; 179-0305; 179-0289; 179-0219.
			179-8444; 179-0305; 179-0289; 179-0219.
				Ôàêñ: (095) 179-6761)
ТАКТИКО-ТЕХНИЧЕСКИЕ И			ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Вместимость, Ë			100	80		50	35		20
Рабочее давление, МПа (кгс/					14,7 (150)
ñì2)					14,7 (150)
ñì2)
Диаметр, мм				316				260
Высота, мм			1660	1380		1270	970		615
Äó ЗПУ/ сифонной трубки						24/30
Масса, кг, не более			55,2	46,9		33,5	27,5		21,6
Тип пиропатрона						ÏÓÎ-2
Напряжение, В (сила тока, А) в
электроцепях пиропатрона:
при срабатывании					12 (0,7)
при контроле					12 (0,005)
Вероятность безотказной рабо-					0,95
ты за время 1 год, не менее					0,95
ты за время 1 год, не менее
Тип сигнализатора давления					ÑÄÓ
Тип сигнализатора срабатыва-
íèÿ	предохранительной	ìåìá-		Пневматический
ðàíû
Температура эксплуатации, îÑ					-30..+50
Срок службы, лет					15

356

357

Таблица 9.16

Параметры			Модули МПГ-40-
Параметры		100-40		80-40		50-24	35-24	20-24
		100-40		80-40		50-24	35-24	20-24
Код продукции				48 5487 2001 … 2005
Нормативный документ			ÒÓ 4854-001-40168287-96
		40168287 (НПО «Пожарная автоматика
Код (наименование; адрес) пре-		сервис». 125284, г. Москва, ул. 8-я Тек-
Код (наименование; адрес) пре-		стильщиков, д. 18, корп. 3. Тел.: (095) 179-
дприятия-изготовителя		стильщиков, д. 18, корп. 3. Тел.: (095) 179-
дприятия-изготовителя		8444; 179-0305; 179-0289; 179-0219.
		8444; 179-0305; 179-0289; 179-0219.
			Ôàêñ: (095) 179-6761)
ТАКТИКО-ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ
	ХАРАКТЕРИСТИКИ
Вместимость, л		100		80		50	35	20
Рабочее давление, МПа	(êãñ/					3,92 (40)
ñì2)						3,92 (40)
ñì2)
Диаметр, мм			312				254
Высота модуля, мм		1680		1485		935	730	525
Эквивалентная длина, м			16				9
Äó ЗПУ/ сифонной трубки		24/30; 40/40					24/30
Давление срабатывания	предо-					+0,785 (50	+8 )
хранительной мембраны,	ÌÏà		4,9			+0,785 (50	+8 )
(êã/ñì2)						−0,49	−5
(êã/ñì2)
Масса, кг, не более		62		55		31,2	26,0	20,9
Время выпуска ГОТВ, с						3…7
Тип пиропатрона						ÏÓÎ-2
Число пироголовок			1				1 èëè 2
Напряжение, В (сила тока, А) в
электроцепях пиропатрона:
при срабатывании						12 (0,7)
при контроле			12 (0,005)
Вероятность безотказной рабо-						0,95
ты за время 1 год, не менее						0,95
ты за время 1 год, не менее
Тип сигнализатора давления						ÑÄÓ
Тип сигнализатора срабатыва-
ния предохранительной мемб-			Пневматический
ðàíû
Температура эксплуатации, îÑ					-30…+50
Срок службы, лет, не менее						15

Модули удовлетворяют требованиям:

Минатомэнерго РД 26 818-87 в части сейсмостойкости по группе «В»; Министерства обороны – ГОСТ РВ 20.39.304-98 и ГОСТ РВ 20.57.305-98

«Аппаратура, приборы военного назначения» в части устойчивости, прочности и стойкости при воздействии сейсмического удара»;

Министерства путей сообщения и других отраслей промышленности – ГОСТ 17516.1- 90 «Изделия электрические. Общие требования в части стойкости к механическим внешним воздействующим факторам» (синусоидальная вибрация, удары одиночного и многократного действия) по группе М25 (оборудование, размещаемое в кузовах и под кузовами электровозов, тепловозов, дизельпоездов, вагонов железнодорожного транспорта.

Модули МПГ-40-У и МПГ-150-У могут использоваться в составе централизованных и децентрализованных (модульных) установок газового пожаротушения. Применение в модлулях стандартных газовых баллонов позволяет удешевить установку газового пожаротушения.

Тактико-технические и эксплуатационные характеристики модулей МПГ-150-У и МПГ-40-У приведены в таблице 9.17.

				Таблица 9.17

Показатели	ÌÏÃ-40-				ÌÏÃ-150-
Показатели	20-24-Ó		50-24-Ó		20-24-Ó		50-24-Ó
	20-24-Ó		50-24-Ó		20-24-Ó		50-24-Ó
Код продукции			íåò		данных
Нормативный документ			нет данных
	40168287 (НПО «Пожарная автоматика
Код (наименование; адрес)	сервис». 125284, г. Москва, ул. 8-я Тек-
Код (наименование; адрес)	стильщиков, д. 18, корп. 3. Тел.: (095)
предприятия-изготовителя	стильщиков, д. 18, корп. 3. Тел.: (095)
предприятия-изготовителя	179-8444; 179-0305; 179-0289; 179-0219.
	179-8444; 179-0305; 179-0289; 179-0219.
	Ôàêñ: (095) 179-6761)
ТАКТИКО-ТЕХНИЧЕСКИЕ И	ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Вместимость, л	20		50		20		50
Рабочее давление, МПа (кг/см2)	3,92	(40)			14,7		(150)
Давление срабатывания предо-	4,9 +0,785		(50 +8 )		1,86 +2,94	(190 +30 )
хранительной мембраны, МПа	4,9 +0,785		(50 +8 )		1,86 +2,94	(190 +30 )
(êã/ñì2)	−0,49		−5		−1,47		−15
(êã/ñì2)
Высота модуля, мм	940		1885		940		1882
Эквивалентная длина, м				9
Масса модуля, кг	42		80		42		80
Приводное устройство модуля			пиропатрон		ÏÓÎ-2
Остаток ГОТВ в модуле, кг				0,25
Время выпуска ГОТВ, с:
– для хладонов и элегаза			10, не более
– äëÿ ÑÎ2, азота и аргона			25, не более
Загрузка модулей ГОТВ при 50
(35) îС, кг/л, не более:
хладон 125			0,9 (1,0)
хладон 227еа			1,05 (1,15)
хладон 318Ц			1,1 (1,2)
хладон 114В2			1,7 (1,7)
элегаз	–				0,9 (1,0)
двуокись углерода	–				0,7 (0,8)
àçîò	–				0,148 (0,155)
аргон	–				0,22 (0,25)
Температура эксплуатации, îÑ			îò –30		äî +50
Срок службы, лет, не менее
– до первого технического ос-	10					5
видетельствования	10					5
видетельствования
– до списания	по результатам				освидетельствования

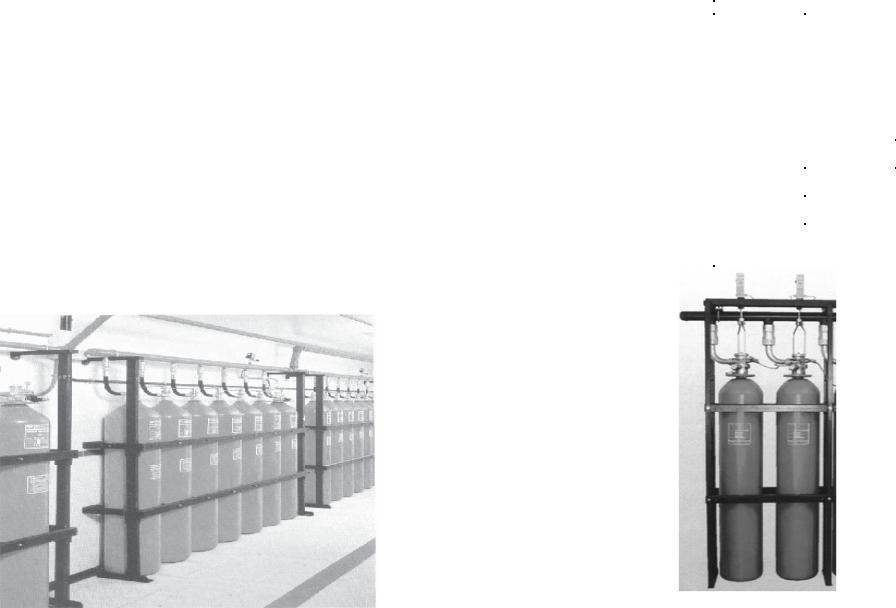

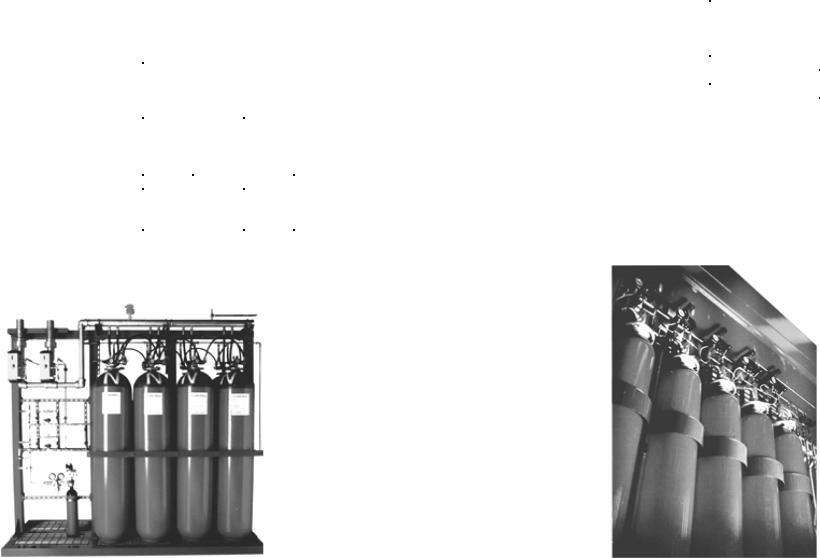

Сборка из модулей на специальной монтажной стойке типа СМ, используется в составе централизованных установок пожаротушения.

358

359

Число модулей в сборке может быть от 2 до 20. На монтажной стойке устанавливаются модули вместимостью 80 и 100 литров.

НПО «Пожарная автоматика сервис» выпускает следующую номенклатуру стоек монтажных:

стойка монтажная однорядная СМО-40; стойка монтажная двухрядная СМД-40; стойка монтажная однорядная СМО-150; стойка монтажная двухрядная СМД-150.

Стойки монтажные однорядные СМО-40 и СМО-150 предназначены для крепления модулей МПГ-40 и МПГ-150 вместимостью 80 или 100 л. Модули в стойку устанавливаются в один ряд. При четном числе модулей в стойке половина модулей является основными, другая половина — резервными. При необходимости стойка СМО целиком может применяться в качестве основной или резерв-

íîé.

Сборка из двух МПГ

D d

355 420

Стойка монтажная СМО-40

Тактико-технические характеристики стоек монтажных СМО-40 приведены в таблице 9.18.

Таблица 9.18

Тип стойки	Êîë-âî	Вместимость	L,	Â,	Í,		D,	d,
монтажной	модулей	модуля, л	ìì	ìì	ìì	ìì		ìì
ÑÌÎ-2-40-80	2			910	790	76		68
ÑÌÎ-3-40-80	3			1270	1145	76		68
ÑÌÎ-3-40-80	3			1270	1145
ÑÌÎ-4-40-80	4	80	1092	1660	1540	89		81
ÑÌÎ-5-40-80	5			2015	1895	108		100
ÑÌÎ-6-40-80	6			2370	2250	108		100
ÑÌÎ-6-40-80	6			2370	2250
ÑÌÎ-2-40-	2			910	790
100	2			910	790
100						76		68
ÑÌÎ-3-40-	3			1270	1145	76		68
ÑÌÎ-3-40-
100
100
ÑÌÎ-4-40-	4	100	2198	1660	1540	89		81
100	4	100	2198	1660	1540	89		81
100
ÑÌÎ-5-40-	5			2015	1895
100	5			2015	1895
100						108		100
ÑÌÎ-6-40-	6			2370	2250	108		100
ÑÌÎ-6-40-
100
100

1000 (80ë)

1265 (100ë)

L	350

1
2
	(80ë)	(100ë)
3	1580	1845
	1580	1845
4
	520

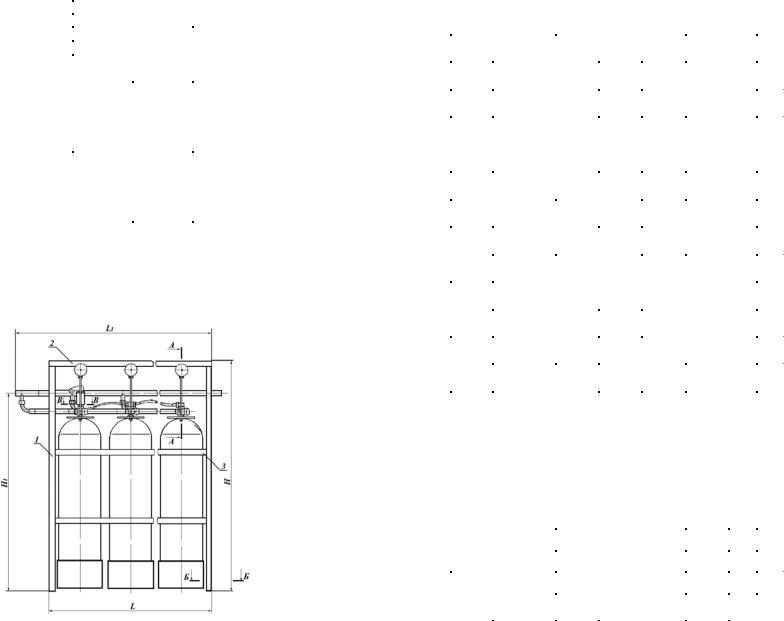

Стойка монтажная СМО-150:

1 – стойка; 2 – коллектор; 3 – модуль МПГ-150; 4 – платформа весовая.

Тактико-технические характеристики стоек монтажных СМО-150 приведены в таблице 9.19.

360

361

				Таблица 9.19
Обозначение	Число	Диаметр	Рабочее	Вместимость	L,
Обозначение	ìîäó-	коллек-	давление,	модуля МПГ,	L,
стойки	ìîäó-	коллек-	давление,	модуля МПГ,	ìì
стойки	ëåé	òîðà	êã/ñì2	ë	ìì
ÑÌÎ-2-150-80	2				790
ÑÌÎ-3-150-80	3				1140
ÑÌÎ-4-150-80	4	60õ3			1490
ÑÌÎ-5-150-80	5			80	1840
ÑÌÎ-6-150-80	6				2190
ÑÌÎ-8-150-80	8	70õ3			2890
ÑÌÎ-10-150-80	10	70õ3			3590
ÑÌÎ-10-150-80	10		150		3590
ÑÌÎ-2-150-100	2		150		790
ÑÌÎ-2-150-100	2				790
ÑÌÎ-3-150-100	3				1140
ÑÌÎ-4-150-100	4	60õ3			1490
ÑÌÎ-5-150-100	5			100	1840
ÑÌÎ-6-150-100	6				2190
ÑÌÎ-8-150-100	8	70õ3			2890
ÑÌÎ-10-150-100	10	70õ3			3590
ÑÌÎ-10-150-100	10				3590

Стойки монтажные двухрядные СМД-150 и СМД-40 предназна- чены для крепления модулей МПГ-150 и МПГ-40 вместимостью 80 или 100 л. Модули в стойку устанавливаются в два ряда (секции). Один ряд модулей является основным, другой — резервным. Технические характеристики стоек СМД-150 и СМД-40 приведены в таблицах 9.20 и 9.21.

				Таблица 9.20
Обозначение	Число	Диаметр	Рабочее	Вместимость
Обозначение	Число	коллек-	давление,	модуля МПГ,	L, ìì
стойки	модулей	коллек-	давление,	модуля МПГ,	L, ìì
стойки	модулей	òîðà	êã/ñì2	ë
ÑÌÄ-4-150-80	4				790
ÑÌÄ-6-150-80	6				1140
ÑÌÄ-8-150-80	8	60õ3			1490
ÑÌÄ-10-150-80	10				1840
ÑÌÄ-12-150-80	12			80	2190
ÑÌÄ-14-150-80	14				2540
ÑÌÄ-16-150-80	16	70õ3			2890
ÑÌÄ-18-150-80	18	70õ3			3240
ÑÌÄ-18-150-80	18				3240
ÑÌÄ-20-150-80	20		150		3590
ÑÌÄ-4-150-100	4		150		790
ÑÌÄ-4-150-100	4				790
ÑÌÄ-6-150-100	6				1140
ÑÌÄ-8-150-100	8	60õ3			1490
ÑÌÄ-10-150-100	10				1840
ÑÌÄ-12-150-100	12			100	2190
ÑÌÄ-14-150-100	14				2540
ÑÌÄ-16-150-100	16	70õ3			2890
ÑÌÄ-18-150-100	18	70õ3			3240
ÑÌÄ-18-150-100	18				3240
ÑÌÄ-20-150-100	20				3590

1100 (80ë)

1265 (100ë)

350

1
2
3	1580 (80ë)	1845 (100ë)
3
4
	460
	860

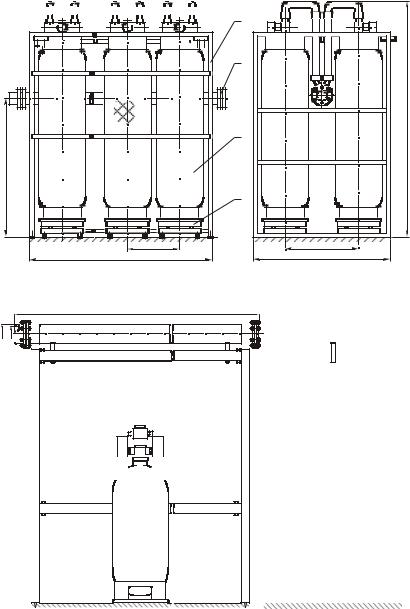

Стойка монтажная двухрядная СМД-150:

1 – стойка монтажная; 2 – коллектор; 3 – модуль МПГ-150; 4 – платформа весовая.

D d

355	439
Í	780

Стойка монтажная двухрядная СМД-40

362

363

						Таблица 9.21
Тип стойки	Êîë-âî	Вмести-	L,	Â,	Í,	D,	d,
Тип стойки	ìîäó-	мость	L,	Â,	Í,	D,	d,
монтажной	ìîäó-	мость	ìì	ìì	ìì	ìì	ìì
монтажной	ëåé	модуля, л	ìì	ìì	ìì	ìì	ìì
	ëåé	модуля, л
ÑÌÄ-4-40-80	4			910	790	76	68
ÑÌÄ-6-40-80	6			1270	1145	76	68
ÑÌÄ-6-40-80	6			1270	1145
ÑÌÄ-8-40-80	8	80	1092	1660	1540	89	81
ÑÌÄ-10-40-80	10			2015	1895	108	100
ÑÌÄ-12-40-80	12			2370	2250	108	100
ÑÌÄ-12-40-80	12			2370	2250
ÑÌÄ-4-40-100	4			910	790	76	68
ÑÌÄ-6-40-100	6			1270	1145	76	68
ÑÌÄ-6-40-100	6			1270	1145
ÑÌÄ-8-40-100	8	100	2198	1660	1540	89	81
ÑÌÄ-10-40-100	10			2015	1895	108	100
ÑÌÄ-12-40-100	12			2370	2250	108	100
ÑÌÄ-12-40-100	12			2370	2250

Для укрытия модулей типа МПГ-40У и МПГ-150У предназначены шкафы модульные ШМ. Шкаф одноместный ШМ1 комплектуется устройством выпускным УВ-24 или устройством соединительным УС-24. Двух- и трехместные шкафы могут комплектоваться коллектором на два или три ввода соответственно.

	2		2	518
				518
		650	3
			3
	6
			4
			5
	3
			300
	4
			Устройство УС:
Устройство УВ:			1 – коллектор КГ; 2 – рукав
Устройство УВ:			высокого давления РВД;
1- насадок НГС; 2 – выпуск-			высокого давления РВД;
1- насадок НГС; 2 – выпуск-			3 – ЗПУ модуля; 4 – хомут с
ной трубопровод; 3 – пере-			3 – ЗПУ модуля; 4 – хомут с
ной трубопровод; 3 – пере-			ложементом; 5 – перекла-
ходник; 4 – ЗПУ модуля;	À =203		ложементом; 5 – перекла-
5 – хомут с ложементом.	À =170		дина; 6 – переходник.
5 – хомут с ложементом.

		'
!		#
	B	'#

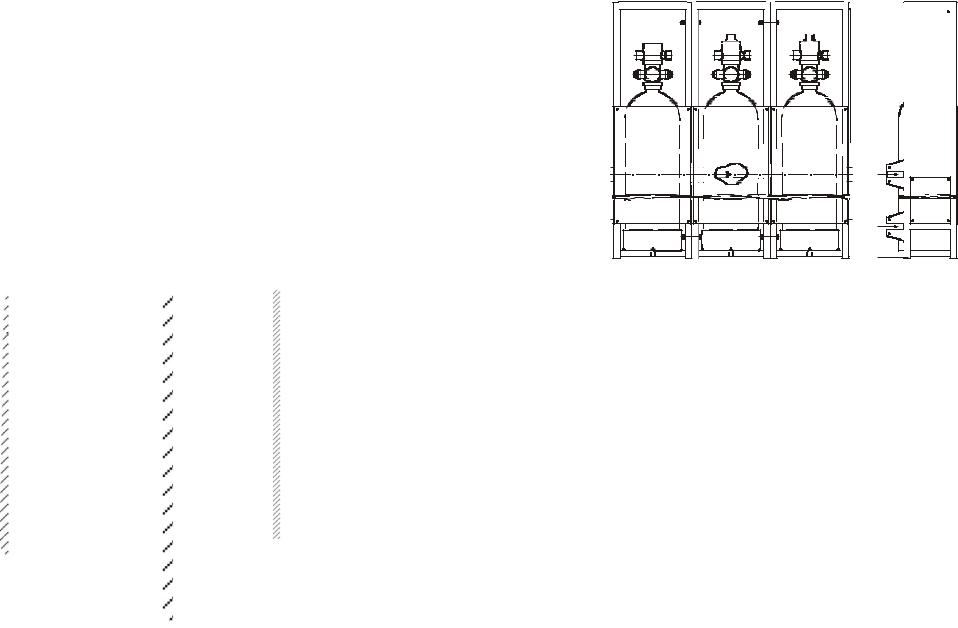

Общий вид шкафа ШМ:

1 – каркас шкафа; 2 – модуль МПГ-У; 3 – боковая панель; 4 – передняя панель; 5 – соединительное устройство УС; 6 – коллектор; 7 – хомут с ложементом.

Технические характеристики шкафов приведены в таблице 9.22.

					Таблица 9.22
Òèï	Вместимость	Число	Â, ìì	L, ìì	l , ìì
шкафа	модуля, л	модулей	Â, ìì	L, ìì	l , ìì
шкафа	модуля, л	модулей
ØÌ-1-20	20			1082	145
ØÌ-1-25	25			1248	305
ØÌ-1-32	32	1	320	1468	625
ØÌ-1-40	40			1718	775
ØÌ-1-50	50			2033	1090
ØÌ-2-20	20			1082	145
ØÌ-2-25	25			1248	305
ØÌ-2-32	32	2	640	1468	625
ØÌ-2-40	40			1718	775
ØÌ-2-50	50			2033	1090
ØÌ-3-20	20			1082	145
ØÌ-3-25	25			1248	305
ØÌ-3-32	32	3	960	1468	625
ØÌ-3-40	40			1718	775
ØÌ-3-50	50			2033	1090

364

365

Модули МГП

9.2.2. Модули газового пожаротушения МГП и МИЖУ

ЗАО «АРТСОК» (Москва) производит:

модули газового пожаротушения (МГП) емкостью от 25 до 100 л для выпуска ГОТВ: хладона 125, хладона 318Ц, хладона 227еа, СО2, N2, Ar и их смесей. Модули имеют электрический, пневматический и ручной пуск, взрывобезопасное исполнение для классов В-1а и В-1г по ПУЭ, и ниже;

модули изотермические для жидкой двуокиси углерода (МИЖУ) емкостью резервуаров от 3 до 25 м3. Обеспечивается дозированный выпуск СО2 по времени и массе. Объемное тушение одним модулем обеспечивается от 800 до 15000 м3;

стойки типа А-СТ с весовыми устройствами для модулей МГП 16, заправленные СО2, предназначенные для контроля утечки газа не более 5% от заправленной массы. Количество модулей в стойке варьируется от 1 до 10;

распределительные устройства (РУ) для установок централизованного типа с целью обеспечения подачи ГОТВ в требуемом направлении.

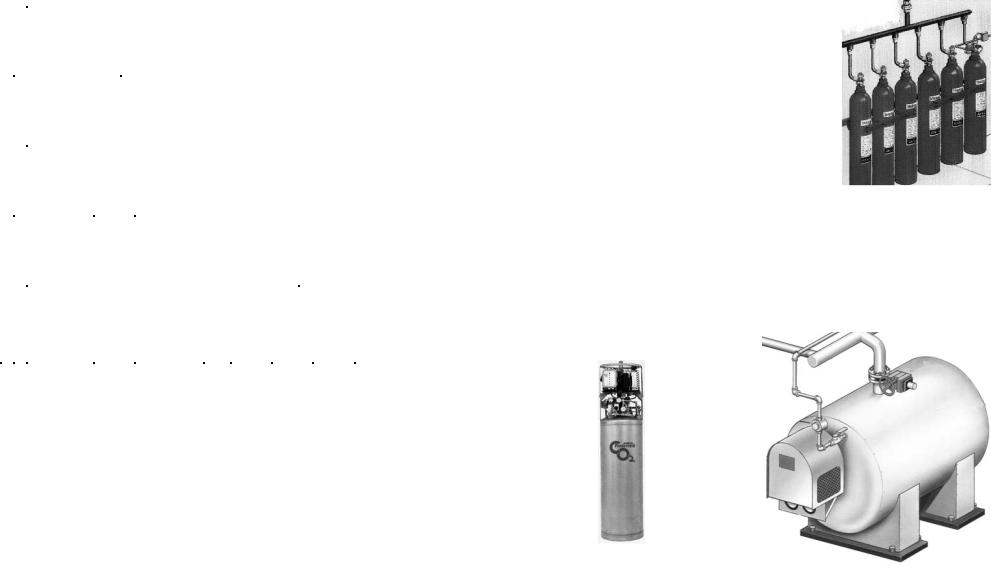

Модули МГП

Стойки А-СТ

	Распределительные
Модуль изотермический МИЖУ	устройства типа РУ-А
Модуль изотермический МИЖУ

Модуль газового пожаротушения

состоит из баллона 1 и запорно-пускового устройства 2. Запорно-пусковое устройство имеет манометр 3, электромагнит 4, устройство местного пуска 5, предохранительную чеку и предохранительную мембрану (на рисунке не показаны).

Принцип работы автоматического и дистанционного пуска модуля заключается в открытии клапана ЗПУ, расположенного на баллоне, при подаче напряжения от станции управления на электромагнит, и вытеснении из баллона ГОТВ за счет давления азота или собственных паров ГОТВ.

Местный пуск модуля осуществляется поднятием рычага на запорно-пуско- вом устройстве вверх.

Тактико-технические и экономиче- ские характеристики МГП приведены в таблице 9.23.

						Таблица 9.23

Наименование показателей				ÌÃÏ-
Наименование показателей	16-25		16-40		16-80		16-100
	16-25		16-40		16-80		16-100
Код продукции			48		5487
Нормативный документ		ÒÓ4854-001-33075088-96
Код (наименование; адрес)	33075088 (ЗАО «АРТСОК». 119619,
Код (наименование; адрес)	г. Москва, ул. Производственная, 6.
предприятия-изготовителя	г. Москва, ул. Производственная, 6.
предприятия-изготовителя	Òåë.: (095) 435-7766. Ôàêñ: (095) 435-2674)
	Òåë.: (095) 435-7766. Ôàêñ: (095) 435-2674)
ТАКТИКО-ТЕХНИЧЕСКИЕ И	ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Емкость баллона модуля, л	25 ± 1		40 ± 2		80 ± 4		100 ± 5
Допустимое давление в модуле,			3,92 –14,7
ÌÏà			3,92 –14,7
ÌÏà
Габаритные размеры модуля:
– диаметр, мм, не более	265		224			316
– высота, мм, не более	900		1615		1480		1670
Высота до центра выходного	740		1455		1320		1510
отверстия, мм	740		1455		1320		1510
отверстия, мм
Масса модуля без огнетушаще-	40		76		95		110
го состава, кг, не более	40		76		95		110
го состава, кг, не более
Время выхода 95% по массе, с,
не более
– хладонов	3		10		—		—
– ÑÎ2 и инертных газов	10		18		25		30
Гидравлическое сопротивление	3,4		3,8		3,9		4,0
модуля, м, не более	3,4		3,8		3,9		4,0
модуля, м, не более

366

367

Окончание таблицы 9.23

Наименование показателей		ÌÃÏ-
Наименование показателей	50-60	50-80	50-100
	50-60	50-80	50-100
Код продукции		48 5487
Нормативный документ	ÒÓ4854-001-33075088-96

ТАКТИКО-ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Емкость баллона модуля, л	60 ± 3	80 ± 4	100 ± 5
Допустимое давление в модуле, МПа		2,35 –5,88
Габаритные размеры модуля:
– диаметр, мм, не более		370
– высота, мм, не более	1060	1280	1500
Высота до центра выходного отверстия, мм	880	110	1320
Масса модуля без огнетушащего состава,	90	105	120
кг, не более	90	105	120
кг, не более
Время выхода 95% по массе, с, не более
– хладонов	4,0	5,0	6,0
– ÑÎ2 и инертных газов	—	—	—
Гидравлическое сопротивление модуля, м,	11,6	11,8	12,0
не более	11,6	11,8	12,0
не более

Стойки типа А-СТ с весовыми устройствами для модулей МГП16 предназначены для крепления весовых устройств, на которые подвешиваются модули, заправленные СО2, для постоянного контроля утечки газа, которая не должна превышать 5% от массы ГОТВ.

Количество контролируемых модулей в стойке — от одного до десяти.

Стойка А-СТ состоит
из 2-х боковин 1. При подве-
шивании на стойку больше
четырех модулей, после тре-
тьего устанавливается про-
межуточная опора. По цент-
ру стойки 1 (и опора) соеди-
нены перекладиной 2, пред-
назначенной для крепления
на ней весовых устройств.
После подвешивания моду-
лей боковины соединяются
планками ограждения 3.
Тактико-технические
характеристики в табл. 9.24.	Стойка А-СТ
	Стойка А-СТ

								Талица 9.24
Обозн.	Êîë-	Обозн.							Масса
Обозн.	âî	Обозн.	L	L1	H	H1	D	Dó	Масса
стойки	âî	ÌÃÏ	L	L1	H	H1	D	Dó	стойки
стойки	ÌÃÏ	ÌÃÏ							стойки
	ÌÃÏ
		ÌÃÏ16-			1146	876			36.8
		25			1146	876			36.8
		25
		ÌÃÏ16-			1846	1576			48.1
		40			1846	1576			48.1
À-ÑÒ-1	1	40	460	785			22	16
À-ÑÒ-1	1	ÌÃÏ16-	460	785	1726	1456	22	16	46
		ÌÃÏ16-
		80
		80
		ÌÃÏ16-			1966	1696			49
		100			1966	1696			49
		100
		ÌÃÏ16-			1726	1460			62
		80			1726	1460			62
À-ÑÒ-2	2	80	830	1150			30	23
À-ÑÒ-2	2	ÌÃÏ16-	830	1150	1966	1700	30	23	65.2
		ÌÃÏ16-
		100
		100
		ÌÃÏ16-			1726	1465			78.5
		80			1726	1465			78.5
À-ÑÒ-3	3	80	1200	1520
À-ÑÒ-3	3	ÌÃÏ16-	1200	1520	1966	1705			83
		ÌÃÏ16-
		100
		100					40	32
		ÌÃÏ16-	1570	1890	1726	1465	40	32	94
		ÌÃÏ16-
		80
À-ÑÒ-4	4	80
À-ÑÒ-4	4	ÌÃÏ16-	1630	1950	1966	1705			116.7
		ÌÃÏ16-
		100
		100
		ÌÃÏ16-			1726	1475			144.5
		80			1726	1475			144.5
À-ÑÒ-5	5	80	2000	2300
À-ÑÒ-5	5	ÌÃÏ16-	2000	2300	1966	1715			152.5
		ÌÃÏ16-
		100
		100
		ÌÃÏ16-			1726	1475			163
		80			1726	1475			163
		80
À-ÑÒ-6	6		2370	2670
							60	48	172
							60	48
		ÌÃÏ16-			1966	1715
		100			1966	1715
		100

À-ÑÒ-7	7		2800	3100					209.7

À-ÑÒ-8	8		3170	3470					229.5

À-ÑÒ-9	9		3540	3840					249

À-ÑÒ-	10		3970	4270					286.5
10	10		3970	4270					286.5
10

368

369

Модуль газового пожаротушения изотермический для жидкой двуокиси углерода МИЖУ предназначен для противопожарной защиты помещений и технологического оборудования в составе установок газового пожаротушения при тушении объемным или локально-объемным способом двуокисью углерода и обеспечивает:

подачу ЖУ из резервуара через ЗПУ и систему трубопроводов к насадкам; заправку, дозаправку и слив ЖУ; длительное бездренажное хранение ЖУ в резервуаре при давлении 20,5-

21,5 бар при периодически работающих холодильном агрегате (ХА) или электронагревательном элементе (ЭН);

контроль давления и массы ЖУ при заправке и эксплуатации; возможность замены или снятия на поверку КИП; возможность проверки настройки предохранительных клапанов без сня-

тия их с резервуара и без сброса давления из резервуара; освидетельствование внутреннего сосуда резервуара в соответствии с

требованиями Госгортехнадзора.

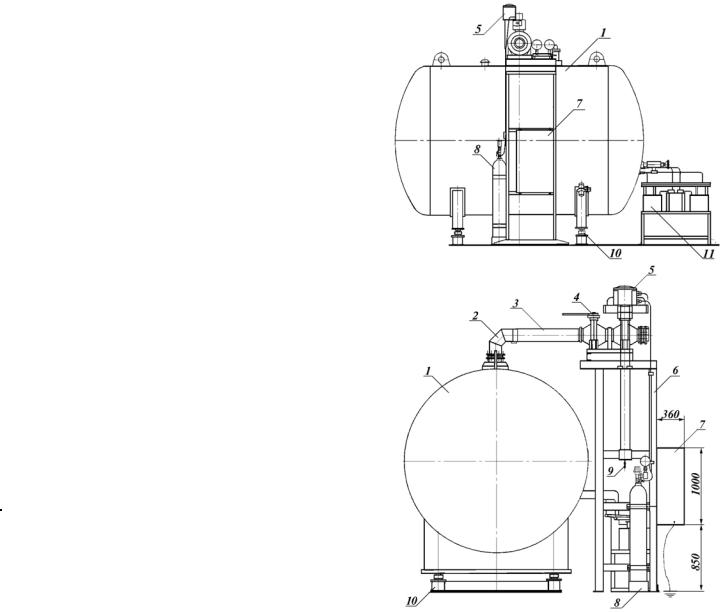

Модуль представляет комплексный агрегат, состоящий из резервуара РЖУ 1, запорно-пускового устройства ЗПУ 5, весового устройства 10, холодильного агрегата ХА 11, теплообменников, запорной и регулирующей арматуры и шкафа управления (ШУ) 7. Резервуар установлен на опоры 10, имеющие тензоризисторные датчики; ЗПУ — на опоры 6.

Выпускаемые типоразмеры модулей: МИЖУ-3/2.2; МИЖУ-5/2.2; МИЖУ-10/2.2; МИЖУ-16/2.2 и МИЖУ-25/2.2.

Модули могут располагаться внутри и вне помещений (под навесом). Климатическое исполнение МИЖУ и рабочий диапазон температур эксплуатации приведены в таблице 9.25.

			Таблица 9.25

Климатическое исполнение резервуара			У (умеренный климат)

Категория	размещения резервуара	è	2 (под навесом или в помещении)
ÇÏÓ			2 (под навесом или в помещении)
ÇÏÓ

Температура воздуха при эксплуатации			îò -40 äî +50°Ñ.
резервуара	и ЗПУ. Влажность воздуха		îò -40 äî +50°Ñ.
резервуара	и ЗПУ. Влажность воздуха		80% ïðè 15°Ñ
(среднегодовое значение)			80% ïðè 15°Ñ
(среднегодовое значение)

Категория размещения датчиков весово-			2 (под навесом или в помещении)
го устройства			2 (под навесом или в помещении)
го устройства

Температура воздуха при эксплуатации			îò -30 äî +50°Ñ.
датчиков ВУ. Влажность воздуха (сред-			îò -30 äî +50°Ñ.
датчиков ВУ. Влажность воздуха (сред-			80% ïðè 15°Ñ
негодовое значение)			80% ïðè 15°Ñ
негодовое значение)

Категория размещения ХА и ШУ			3 (в помещении)

Температура воздуха при эксплуатации			îò +5°Ñ äî +40°Ñ.
ÕÀ è ØÓ			îò +5°Ñ äî +40°Ñ.
ÕÀ è ØÓ

Модуль газового пожаротушения изотермический для жидкой двуокиси углерода (МИЖУ)

370

371

Тактико-технические и эксплуатационные характеристики МИЖУ приведены в таблице 9.26.

Таблица 9.26

Наименование параметра					ÌÈÆÓ-
Наименование параметра		3/2.2		5/2.2	10/2.2	16/2.2	25/2.2
		3/2.2		5/2.2	10/2.2	16/2.2	25/2.2
		48		48	48	48	48
Код продукции		5487		5487	5487	5487	5487
		2031*		2032*	2033*	2034*	2035*
Нормативный документ			4854-004-33075088-99 ÒÎ
Код (наименование;	адрес)	33075088 (ЗАО «АРТСОК». 119619,
Код (наименование;	адрес)	г. Москва, ул. Производственная, 6.
предприятия-изготовителя		г. Москва, ул. Производственная, 6.
предприятия-изготовителя		Òåë.: (095) 435-7766. Ôàêñ: (095) 435-2674)
		Òåë.: (095) 435-7766. Ôàêñ: (095) 435-2674)
ТАКТИКО-ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ
	ХАРАКТЕРИСТИКИ
Номинальный объем (вмести-		3,0		5,0	10,0	16,0	25,0
мость) м3		3,0		5,0	10,0	16,0	25,0
мость) м3
Масса СО2, кг, не более		2900		4850	9780	15600	24400
Рабочее давление, МПа					2,2
Давление во внутреннем сосу-
де резервуара при хранении					2,0-2,1
жидкой СО2, ÌÏà
Суточный прирост давления в
модуле при температуре окру-
жающего воздуха равной 30îÑ			0,1			0,07
и отключенных ХА, не более,
ÌÏà
Допустимые утечки СО2 â ãîä,					5,0
%, не более					5,0
%, не более
Габаритные размеры:
— длина, мм, не более		3550		5000	4400	6320	9300
— ширина, мм, не более		2410		2410	3200	3200	3200
— высота, мм, не более		2870		2870	3970	3970	3970
Масса резервуара модуля без		2550		4200	7050	9950	16300
ÑÎ2, кг, не более		2550		4200	7050	9950	16300
ÑÎ2, кг, не более
Количество ХА (в том числе					2 (1)
резервных), шт.					2 (1)
резервных), шт.
Мощность ХА, не более, Вт					450
Время работы ХА в течение					4
одних суток, ч, не более					4
одних суток, ч, не более
Количество электронагревате-
лей (в том числе резервных),					2 (1)
øò.
Мощность электронагревате-					150
ля, Вт, не более					150
ля, Вт, не более
Электроснабжение		Напряжение ~220 В при частоте 50 Гц.
Электроснабжение		Потребляемая мощность не более 1 кВт
		Потребляемая мощность не более 1 кВт

Распределительное устройство (РУ) предназначено для подачи газового огнетушащего вещества (ГОТВ) в требуемом направлении. В зависимости от диаметра условного прохода изготавливаются следующие типы РУ: РУ-А-25; РУ-А-32; РУ-А-50; РУ-А-80; РУ-А-100 (табл. 9.27).

Таблица 9.27

Наименование показателей	ÐÓ-À-	ÐÓ-À-	ÐÓ-À-	ÐÓ-À-	ÐÓ-À-
Наименование показателей	25	32	50	80	100
	25	32	50	80	100
Диаметр условного прохода, мм	25	32	50	80	100

Максимальное допустимое дав-	16	16	16	16	16
ление, МПа	16	16	16	16	16
ление, МПа
Габаритные размеры РУ, мм, не
более
— длина	190	200	230	315	330
— ширина	190	200	226	235	265
— высота, Н*max, ì	1740	1740	1740	1755	1755
Высота коллектора, Н**max, ì	1180	1180	1180	1045	1045
Масса, кг, не более	10,3	12,5	27,5	53,4	82,6

*Максимальная высота указана после установки на коллектор.

**Определяется высотой размещения местного пуска, которая не должна превышать 1,7 м от пола.

Параметры электри- ческого пуска РУ:

напряжение постоянного тока, В — 24 (20…27);

ñèëà òîêà, À — îò 0,45 äî

0,55;

время приложения напряжения, с, не менее — 0,5;

сила тока при проверке целостности цепи электромагнита, А, не более — 0,1;

электрическое сопротивление электромагнита, Ом — 51 ± 2,0;

минимальное давление при пневмопуске, МПа — 1,5; количество срабатываний в течение 10 лет, раз — 10; температура эксплуата-

öèè îò -40 äî +50°Ñ.

	6
	3
	5	Òðóá.
	5	½ "
		½ "
	1
		7
	2
		4

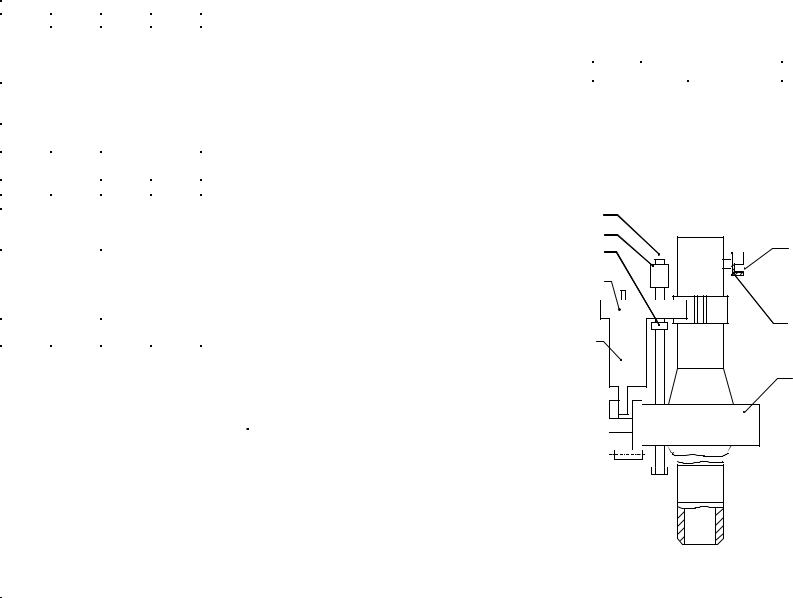

РУ-А: 1 – кронштейн; 2 – пневмоклапан; 3 – пускатель; 4 – шаровой кран; 5 – трубопровод;

6 – местный пуск; 7 – патрубок для СДУ.

372

373

Латунные газовые насадки ЗАО «АРТСОК» присоединяются непосредственно к модулю или к трубопроводу резьбовым соединением. Насадки отличаются по геометрическим размерам , виду резьбы и радиусу распределения ГОТВ.

Условное обозначение (табл. 9.28):

Ñ-(Ð/Ó)-(Â/Í)-F-Õ″-À,

где С – насадок струйный; Р – распределение ГОТВ на 360î (Ó – íà 180î); В – внутренняя резьба для соединения с патрубком; Н – наружная резьба для соединения с патрубком; F – суммарная площадь отверстий насадка; Х″

– размер резьбового соединения (в дюймах).

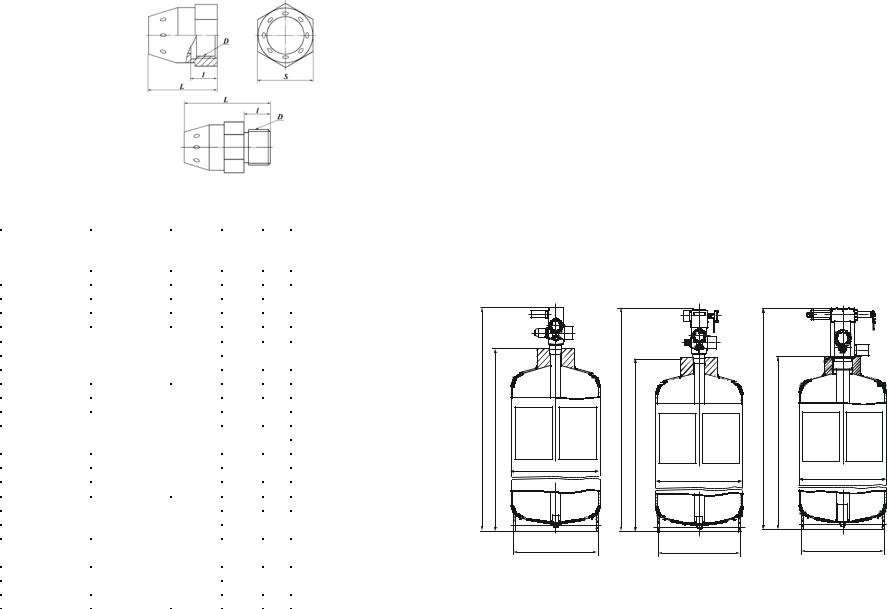

Газовый насадок

Таблица 9.28

	Радиус распыла	Радиус распыла
Обозначение	для хладона, N2, Ar	äëÿ ÑÎ2	ïðè	D	L	l	S
	при давлении не	давлении не

	менее 3 атм, м	менее 8 атм, м
C-P-B-F-1/2”-A					40	18
C-Ó-B-F-1/2”-A	3	3,5		Òðóá.			27

C-P-Í-F-1/2”-A				1/2”	54	14

C-Ó-Í-F-1/2”-A

C-P-B-F-3/4”-A	3,5	4			48	22
C-Ó-B-F-3/4”-A	4	4,5		Òðóá.			32

C-Ð-Í-F-3/4”-A	3,5	4		3/4”	68	20

C-Ó-Í-F-3/4”-A	4	4,5

C-P-B-F-1”-A	4	4,5			54
C-Ó-B-F-1”-A	4,5	5		Òðóá.			41

C-P-Í-F-1”-A	4	4,5		1”	78

C-Ó-Í-F-1”-A	4,5	5				24

C-P-B-F-1 1/4”-A	4	4,5			62

C-Ó-B-F-1 1/4”-A	4,5	5		Òðóá.			50

C-P-Í-F-1 1/4”-A	4	4,5		1 1/4”	86

C-Ó-Í-F-1 1/4”-A	4,5	5

C-P-B-F-1 1/2”-A	4	4,5			70	26
C-Ó-B-F-1 1/2”-A	4,5	5		Òðóá.			60

C-P-Í-F-1 1/2”-A	4	4,5		1 1/2”	94	24

C-Ó-Í-F-1 1/2”-A	4,5	5

C-P-B-F-2”-A	4	4,5			80	32
C-Ó-B-F-2”-A	4,5	5		Òðóá.			70

C-P-Í-F-2”-A	4	4,5		2”	106	26

C-Ó-Í-F-2”-A	4,5	5

9.2.3. Модули хладонового пожаротушения типа МПХ

ОАО «МГП Спецавтоматика» производит модули газового пожаротушения для хладоновых огнетушащих составов.

Модули газового пожаротушения МПХ38-50/100-403, МПХ38- 50/100-468 и МПХ50-50/100 предназначены для хранения и выпуска газовых огнетушащих составов — хладона 125ХП (FE-25), хладона 318ц «Игмер» (318C), хладона 227еа (FM 200), хладона 114В2 (Halon 2402), хладона 13В1 (Halon 1301) и применяются для противопожарной защиты помещений и технологического оборудования. Модули имеют ручной, пневматический и электрический пуски и могут комплектоваться рукавом высокого давления РВД. Модули соответствуют климатическому исполнению «0» категории размещения 4 по ГОСТ 15150 в диапазоне температур от -10îÑ äî +50îÑ.

Адрес предприятия-изготовителя: ОАО «МГП Спецавтоматика»; 129626, Москва, ул. 1-я Мытищинская, 3. Тел.: (095) 287-1644, 287-6194. Факс: (095) 287-1017.

Тактико-технические и эксплуатационные характеристики модулей приведены в таблице 9.29.

L	L		L
	L


			L
		L	L
L		L
L
357*
			357*
340*			340*

357*

340*

Модули хладонового пожаротушения (МПХ):

À— ÌÏÕ38-50/100-403;

Â— ÌÏÕ38-50/100-468; Ñ — ÌÏÕ50-50/100.

374

375

9.29Таблица

СРисунок,

50-ÌÏÕ50

51002,550±±

6,4

7,87

7-ПППиропатрон 80-ГОСТВ19430

0,052±

1,0

313773842±±

312803715±±

193164±±

ÌÏÕ50-

100

Тип модуля

Рисунок, В

ÌÏÕ38-

100-468

100 ± 5

Электромагнит

24+2

–

2,0

357 ± 1

1385 ± 3

1285 ± 3

86 ± 1

0,6

11,5

ÌÏÕ38-50-

468

50 ± 2,5

2,48

–

850 ± 3

750 ± 3

58 ± 1

Рисунок, А

ÌÏÕ38-

100-403

100 ± 5

6,9

Пиропатрон DR2005/1 или ПП-7

1 ± 0,05

1,0

1350 ± 3

1285 ± 3

85 ± 1

ÌÏÕ38-50-

403

50 ± 2,5

815 ± 3

750 ± 3

57 ± 1

Наименованиепоказателей

лбаллона,Емкость

рабочееМаксимальноедавление в мо50(приМПадуле,îC)

срабатыванияДавлениепредохранитеустройства,льногоМПа, не более

электропускаУстройство

электрическогоПараметрыпуска: постоянногонапряжениетока, В

Атока,сила-

пневматическогоПраметрыпуска, МПа, менеене

размерыГабаритныемодуля: болеенемм,диаметр,-

болеенемм,высота,-

выходногоцентрадоВысота отверстия, мм

заряда,безмодуляМасса кг, не более

ГОТВвыходаВремя95% по массе, с, не более

баллоне,вГОТВОстатоккг, не более

модуляслужбыСрокдо списания, лет

освидетельствованияПериодичность балетллона,

запорноустройства,пусковогомм

9.2.4. Системы INERGEN® è ÑÎ2 низкого давления фирмы

ANSUL (ÑØÀ)

Система INERGEN® представляет собой комплекс автоматического газового пожаротушения, в котором в качестве огнетушащего состава применен одноименный газ инерген. Способна обеспечивать независимую защиту сразу нескольких помещений от одной батареи баллонов, с использованием селекторных клапанов (до 40).

Системы СО2 низкого давления представлены двумя категориями изотермических емкостей для хранения жидкой углекислоты. Емкости до 60 тонн углекислоты проходят под

торговой маркой Bulk, а установки меньшей Система Inergen CV-98 емкости – Mini Bulk.

Углекислотная мини-установка низкого давления (Mini-Bulk) представляет собой изометрическую емкость с мини-рефрижератором вверху, который поддерживает температуру в емкости -18îС при давлении 21 атм. Комплект оборудования позволяет создавать как модульные, так и станционные системы.

Тактико-технические и эксплуатационные характеристики систем приведены в таблицах 9.30-9.32.

à)

á)

Изотермические емкости систем Mini Bulk (а) и Bulk (б)

376

377

							Таблица 9.30

Показатели						Inergen CV-98
Код продукции					ÒÍ ÂÝÄ 8424 10 1000
Код (наименование; адрес) предприя-			11343200 (ОАО «МГП Спецавтома-
тия-представителя				тика»; 129626, Москва, ул. 1-я Мыти-
				щинская, 3. Тел.: (095) 287-1644, 287-
			6194. Ôàêñ: (095) 287-1017)
ТАКТИКО-ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ
		ХАРАКТЕРИСТИКИ
Емкость баллона, л			67			76		80		100
Вес ГОТВ в наполненном баллоне, кг			7,89			10,20		13,74		16,86
Фактическое количество ГОТВ, м3			5,8			7,5		10,1		12,4
Максимальное	рабочее	давление,					15
ÌÏà							15
ÌÏà
Äó ÇÏÓ, ìì							12
Устройство электропуска					Пиропатрон DR2005/С1
Параметры электрического пуска:
– напряжение постоянного тока, В							2,4
– ñèëà òîêà, À							1,3
Давление пневматического пуска, не							0,1
менее, МПа							0,1
менее, МПа
Масса заряженного модуля, кг			57			85		58		86
Габаритные размеры, мм:
– высота			1290			1470		1520		1664
– диаметр			216			235		273		287
Периодичность освидетельствования							8
баллона, лет							8
баллона, лет
Срок службы до списания, лет					10, не менее
							Таблица 9.31

Показатель						Mini Bulk LPCO2
Код продукции					ÒÍ ÂÝÄ 8482 10 1000
Фактическое количество ГОТВ, кг					454				771
Максимальное	рабочее	давление,					1,8
ÌÏà							1,8
ÌÏà
Äó запорно-пускового устройства, мм							51
Устройство электропуска					Соленоид
Параметры электрического пуска:
– напряжение постоянного тока, В							2,4
– ñèëà òîêà, À							0,45
Масса заряженного модуля, кг					1044				1588
Габаритные размеры, мм:
– высота					232				234
– диаметр					76				112
Периодичность	освидетельствования						8
баллона, лет							8
баллона, лет
Срок службы, лет, не менее							10

										Таблица 9.32

	Показатели						Bulk LPCO2
Код продукции					ÒÍ ÂÝÄ 8424 10 1000
Êîä	(наименование; ад-			11343200 (ОАО «МГП Спецавтоматика»; 129626,
рес) предприятия-пред-				Москва, ул. 1-я Мытищинская, 3. Тел.: (095) 287-
ставителя					16 44, 287-6194. Ôàêñ: (095) 287-1017)
	ТАКТИКО-ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ
				ХАРАКТЕРИСТИКИ
Емкость сосуда, м3				5,83		7,79	9,63		11,67	13,62	17,39
Количество ГОТВ, мак-				5443		7258	8996		10886	12700	16330
симальное, кг				5443		7258	8996		10886	12700	16330
симальное, кг
Максимальное			рабочее					20
давление, МПа								20
давление, МПа
Äó	запорно-пускового				100			150
устройства, мм					100			150
устройства, мм
Устройство		электропус-					Соленоид
êà							Соленоид
êà
Параметры		электричес-
кого пуска:
— напряжение постоян-								24
íîãî òîêà, Â
— ñèëà òîêà, À								0,45
Масса пустого			модуля,	4082		4627	5216		5738	6350	7621
êã				4082		4627	5216		5738	6350	7621
êã
Габаритные			размеры,
ìì:
— длина				4,8		5,6	6,7		7,9	5,7	6,9
— ширина					1,8					2,2
— высота					2,6					2,9
Периодичность			освиде-
тельствования			баллона,					8
ëåò
Срок службы до списа-								10
ния, лет, не менее								10
ния, лет, не менее

378

379

9.2.5. Установки газового (Ar, СО2) пожаротушения фирмы EUSEBI IMPIANTI S.r.l. (Италия)

Батареи аргонного пожаротушения ARGOSYSTEM® представлены баллонами емкостью 40, 68, 80 и 140 л. Запуск системы осуществляется электрическим, пневматическим и местных пуском.

Тактико-технические показатели приведены в табл. 9.33.

					Таблица 9.33

		Показатель	Батарея ARGOSYSTEM®
		ÊÎÄ ÒÍ ÂÝÄ		8424 90 000 0
			ООО «Пламя EI». Москва.
Представитель изготовителя			Òåë/ôàêñ: (095)155-7120; 292-4780.
			Å-mail: plamyaei@mtu-net.ru
		Рабочее давление в баллоне (20îÑ), áàð			200
	Вместимость одного баллона, л		40	67,5		80	140
Макс. масса ГОТВ в одном баллоне, кг			13,71	23,13		27,41	47,97
	Температура эксплуатации, îÑ			îò -20		äî +50
	Диаметр выходного отверстия ЗПУ, мм				12
		Масса одного баллона, кг	42,5	67,9		69	120
Габаритные размеры для баллонов, мм,
- высота			1530	1430		1030	1690
- диаметр			203	273		267	356
		Параметры пуска батареи:
		- электрическое напряжение, В		24 (+10/-15)%
- ñèëà òîêà, À				0,6 (+10/-15)%
		- длительность импульса, с		не менее 2
		Ресурс срабатывания, раз		не менее 5

Батареи углекислотного пожаротушения представлены баллонами емкостью 40 и 60 л. Запуск системы осуществляется электрическим, пневматическим и местных пуском.

Тактико-технические показатели приведены в табл. 9.34.

		Таблица 9.34

Показатель	Батарея углекислотного тушения
ÊÎÄ ÒÍ ÂÝÄ		8424 90 000 0
	ООО «Пламя EI». Москва.
Представитель изготовителя	Òåë/ôàêñ: (095)155-7120; 292-4780.
	Å-mail: plamyaei@mtu-net.ru
Вместимость одного баллона, л	40		60
Давление в баллоне (20îÑ), áàð		51,7
Макс. масса ГОТВ в баллоне, кг	26,8		40
Температура эксплуатации, îÑ		îò -20	äî +50
Масса одного баллона, кг	38		59,5
Параметры пуска батареи:
- электрическое напряжение, В		24 (+10/-15)%
- ñèëà òîêà, À		0,6 (+10/-15)%
- длительность импульса, с		не менее 2
Габаритные размеры баллона, мм,
- высота	1500		1815
- диаметр	210		227
Количество баллонов в батарее		îò 2 äî 100
Время выпуска ГОТВ, с		не более 60
Ресурс срабатывания батареи, раз		не менее 5

380

381

9.2.6. Системы газового пожаротушения фирмы LPG (Испания)

Системы пожаротушения LPG 170-13, 150-13 è 125-13 имеют сертификат и знак соответствия ВНИИПО МВД России. Применяются в случаях, когда требуется экологически чистый ГОТВ, а также когда приходится устанавливать и хранить системы при особо низких температурах.

Конструкция представляет собой самостоятельные модули из одного баллона и централизованные установки (батареи). Способы приведения в действие: ручной, электрический и пневматический.

Системы пожаротушения LPG используют модульный принцип сборки. Обладают широким диапазоном баллонов в зависимости от объема и веса состава.

Основные технические характеристики модулей:

максимальная площадь защиты одним распылителем, м2	.................... 81
максимальная высота установки распылителей, м ................................	7,5
типоразмерный ряд баллонов по содержанию FE-13, кг ..........	îò 5 äî 60
температура хранения и эксплуатации, îÑ .......................................	äî -40

Тактико-технические и эксплуатационные характеристики системы приведены в таблице 9.35.

				Таблица 9.35

Показатели			LPG
Показатели		125-13	150-13	170-13
		125-13	150-13	170-13
Код продукции			ÒÍ ÂÝÄ 8424 10
Код (наименование,	адрес)	18401900 (ЗАО «КОСМИ-В». 111250, г. Москва
предприятия-поставщика		ул. Авиамоторная, 53. Тел.: (095) 273-9219;
предприятия-поставщика		273-9727; 273-9900. Ôàêñ: (095) 273-2456
		273-9727; 273-9900. Ôàêñ: (095) 273-2456
ТАКТИКО-ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ
	ХАРАКТЕРИСТИКИ
Емкость баллона модуля, л		26,8	40,2/67,0	75/100
Допустимое давление в			25
модуле, МПа, не более			25
модуле, МПа, не более
Габаритные размеры модуля		229õ1035	229õ1345/	267õ1810/
(dxh), мм, не более		229õ1035	267õ1625	357õ1505
(dxh), мм, не более			267õ1625	357õ1505
Высота до центра	выход-	975	1305/1585	1745/1440
ного отверстия, мм		975	1305/1585	1745/1440
ного отверстия, мм
Масса модуля без	огнету-	44,5 ± 1,5	48,5 ± 2,5/	87,0 ± 3,0/
шащего состава, кг, не более		44,5 ± 1,5	77,0 ± 2,5	117 ± 4,0
шащего состава, кг, не более			77,0 ± 2,5	117 ± 4,0
Время выхода 95% по массе,			10
с, не более			10
с, не более
Срок службы, лет			10

	Модули LPG с устройством
Система LPG	контроля веса
Система LPG

382

383

<<< < Предыдущая 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 1920 / 2220 21 22 > Следующая >>>

Соседние файлы в папке Производственная и пожарная автоматика

#
19.10.20175.66 Mб212Lyubimov - Trebovaniya k avtomaticheskim sistemam bezopasnosti 2002.pdf
#
06.05.20173.58 Mб844Navackiy - PP avtomatika chast-1 2005.pdf
#
08.05.20171.26 Mб274Safronov - Raschet parametrov ustanovok PPA 2005.doc
#
17.02.20214.76 Mб420Shishov - Tekhnologii promishlennoy avtomatizatsii 2007.pdf
#
08.05.20173.29 Mб254Sobur - Ustanovki pozharnoy signalizacii 2003.pdf
#
08.05.20174.21 Mб301Sobur - Ustanovki pozharotusheniya 2003.pdf
#
13.05.20171.53 Mб572Starshinov - Sistemi pozharnoy bezopasnosti 2003.doc
#
13.05.20175.66 Mб209Trebovaniya k proektirovaniyu sistem bezopasnosti 2002.pdf
