1.6. Задания для решения пожарно-тактических задач по тушению пожаров

Задача 1. По данным таблицы 1.5 определить оптимальные схемы подачи огнетушащих веществ.

Таблица 1.5 Расчёт оптимальных схем подачи огнетушащих веществ

№ пп	Кол-во и типы стволов	Диаметр насадка, мм		Высота подъёма стволов, м		Расстояние от пожара до водоисточника, м			Тип пожарной техники
1	2РС-50	13		+5		220			АНР-40(431412)1276
2	2РС-70	19		+10		180			АЦ2,5-40(1314)
3	2РС-70	25		+15		170			АЦ3.0-40(4326)
4	6РС-50	13		+3		150			АЦ4-40(4331-04)
5	4РС-50 2РС-70	13 19		+4		130			АЦ-40(375)Ц1
6	6РС-50	13		+7		120			АЦ5-40(4925)
7	2РС-70	19		+11		170			АЦ6-40(5557)
8	2РС-50	13		+14		220			АНР-40(431412)127
9	2РС-70	25		+8		100			АЦ8-40(5557)
10	6РС-50	13		+6		160			АЦ2;5-40(1314)
11	4РС-50	13		+13		190			АЦ3.0-40(4326)
12	2РС-70	25		0		150			АЦ4-40(4331-04)
13	2РС-70	19		+9		220			АНР-40(130)127А
14	6РС-50	13		+14		200			АЦ3.0-40(4326)
15	2РС-50	13		+5		300			АНР-40(431412)127
16	4РС-50 2РС-70	13 19		+9		120			АЦ-40(375)Ц1
17	6РС-50	13		+7		320			АНР-40(130)127А
18	2РС-70		25		+4		180	АЦ-40(375Н)Ц1А-102А
19	2РС-70		19		+8		300	АНР-40(431412)127
20	4РС-50 2РС-70		13 19		+11		160	АЦ2.5-40(131Н)
21	2РС-50		16		+16		400	АНР-40(130)127А
22	4РС-50 2РС-70		13 19		+10		210	АЦ3.0-40(4326)
23	6РС-50		13		+2		230	АЦ6.40(5557)
24	2РС-70		19		+1		280	АЦ5-40(4925)
25	6РС-50		13		+6		450	АНР-40(431412)127

Задача 2. По данным таблицы 1.6 определить:

Время свободного развития пожара.

1. Площадь пожара

2. Площадь тушения (стволы ручные)

Таблица 1.6 Расчёт площади пожара

№ варианта	№ рисунка (см. на рисунке 1.4.)	Место возникновения пожара	м/мин	Площадь пожара на момент сообщения о нём в пожарную часть, Sсообщ, м2	Время сбора по тревоге и следования первого подразд. след. , мин	Время развёртывания первого подразделения, мин	Время, на момент которого требуется определить и, мин
1	2	3	4	5	6	7	8
1	1	1	0,8	160	6	2	85
2	1	4	0,7	7	5	4	45
3	1	3	0,9	28	7	3	36
4	1	2	1,1	113	8	5	58
5	1	6	1,0	320	4	2	39
6	1	5	0,7	14	6	3	27
7	2	3	0,9	43	5	4	25
8	2	1	0,7	49	4	3	41
9	2	5	0,8	102	6	4	52
10	2	2	1,0	61	8	6	30
11	2	4	1,2	157	5	4	33
12	2	6	1,1	96	4	2	57
13	3	2	1,0	30	6	3	42
14	3	4	0,6	9	4	3	28
15	3	1	0,8	20	6	2	40
16	3	3	1,2	79	7	5	43
17	3	6	0,9	50	4	2	18
18	3	5	0,7	77	7	4	45
19	4	3	0,9	50	7	3	23
20	4	2	0,7	14	3	3	19
21	4	6	0,8	9	6	4	16
22	4	5	1,8	36	4	2	14
23	4	1	0,9	120	7	5	39
24	4	7	1,0	56	5	4	24
25	4	4	0,6	41	4	2	27

Примечание.

1. Во всех вариантах введение первых стволов не обеспечивает локализацию пожара.

2. Предел огнестойкости внутренних стен и перегородок превышает 1час.

Задача 3. По данным таблицы 1.7 определить:

1. Время работы одного ГПС (с учётом потери раствора в рукавных линиях).

2. Возможные объём и площадь тушения пеной при достаточном количестве пенных стволов.

Таблица 1.7 Тактические возможности отделений

№ пп	л/с∙м2	Установка на водоисточники	Кратность пены	мин	К-во рукавов в линии	%	Тип ГПС	К-во ПО в баке, л	Тип пожарной машины
1	0,08	-	80	10	2	4	600	150	АЦ2,5-40(131Н)
2	0,12	+	100	10	3	6	600	150	_,,_
3	0,10	-	120	15	4	3	200	100	_,,_
4	0,07	+	70	10	4	4	600	165	АЦ3-40(4326)
5	0,11	-	150	15	5	6	2000	165	_,,_
6	0,12	+	100	15	2	12	200	110	_,,_
7	0,03	+	110	10	3	10	2000	350	АН4-40(4331-04)
8	0,04	+	140	15	12	6	2000	300	_,,_
9	0,05	+	90	10	6	12	200	250	_,,_
10	0,06	+	70	10	4	6	600	180	АЦ-40(375)-Ц1
11	0,09	-	80	10	8	4	2000	160	_,,_
12	0,10	+	130	15	5	3	2000	180	_,,_
13	0,15	+	110	15	10	6	200	150	АЦ5-40(4925)
14	0,12	-	80	10	2	3	200	150	_,,_
15	0,03	+	100	15	6	4	600	90	_,,_
16	0,04	-	120	15	4	3	600	220	АЦ6-40(5557)
17	0,05	+	70	15	8	6	200	200	_,,_
18	0,06	+	150	15	12	12	600	120	_,,_
19	0,07	-	100	10	2	4	200	160	_,,_
20	0,08	+	110	15	4	6	2000	360	АЦ8.0-40(5557)
21	0,09	+	140	10	5	10	2000	240	_,,_
22	0,10	-	90	15	9	3	600	320	_,,_
23	0,05	-	70	10	7	12	600	360	_,,_
24	0,06	-	80	10	3	4	2000	340	_,,_
25	0,07	-	130	10	10	10	200	150	АЦП9/3-40(55571)
26	0,08	+	150	15	6	4	600	150	_,,_
27	0,04	+	150	10	17	6	600	400	АН-40(130Е)127
28	0,03	+	100	15	12	3	2000	380	_,,_
29	0,06	+	130	15	9	12	600	310	_,,_
30	0,12	+	80	10	10	10	200	240	_,,_

Примечание:

1. Ёмкости АЦ заполнены водой полностью.

2. Коэффициент разрушения пены равен 3,5.

3. нормативное время прекращения горения (подачи пены).

4. требуемая интенсивность подачи раствора пенообразователя, л/м² ∙с.

5. «+»- АЦ на водоисточник установлена,

6. «-»- АЦ на водоисточник не установлена.

Задача 4. По данным таблицы 1.8 определить:

1. Время работы стволов РС-50, РС-70, РС-70 (D=25мм), лафетного ПЛС-П20, ГПС-600 без учёта потерь огнетушащих веществ в рукавах.

2. Возможную площадь ЛВЖ, ГЖ и объём помещения, которые можно потушить данным количеством огнетушащих веществ.

Таблица 1.8 Тактические возможности пожарных подразделений

Вариант	Интенс. (треб.)	Кратность пены,	Время тушения	Конц. ПО в растворе, С,%	Ёмкость цистерны с водой	Ёмкость бака с ПО,	Без уст. на водоист.	С уст. на водоист
1	0,08	100	10	4	2400	240	+
2	0,12	90	15	6	2100	200	+
3	0,10	80	10	5	3000	180	+
4	0,07	70	15	3	4000	260		+
5	0,11	60	10	12	5000	300		+
6	0,12	100	15	10	2100	330		+
7	0,03	90	10	4	2500	350	+
8	0,04	80	15	5	3000	500	+
9	0,05	70	10	3	4000	600	+
10	0,06	60	15	6	5000	280		+
11	0,09	100	10	10	8000	300	+
12	0,10	90	15	12	12000	800	+
13	0,15	80	10	4	2100	150		+
14	0,12	70	15	3	2500	200	+
15	0,11	60	10	5	3000	300		+
16	0,03	100	15	6	4000	180	+
17	0,04	90	10	7	5000	200	+
18	0,05	80	15	8	8000	400	+
19	0,07	70	10	9	12000	900		+
20	0,06	60	15	10	2100	300		+
21	0,08	100	10	12	2500	250	+
22	0,09	90	15	3	3000	400	+
23	0,10	80	10	4	3500	300		+
24	0,11	70	15	5	4000	300	+
25	0,12	60	10	6	5000	250	+
26	0,15	100	15	7	8000	500		+
27	0,05	90	10	8	4500	300	+
28	0,06	80	15	9	2700	180		+
29	0,07	70	10	10	3000	270	+

Задача 5. По данным таблицы 1.9 и рисунка 1.4 определить необходимое количество сил и средств для тушения твёрдых горючих материалов в производственном здании.

Таблица 1.9 Расчёт необходимого количества сил и средств для тушения твёрдых горючих материалов (ТГМ)

№ п.п.	Вариант расписания выезда и водоснабжения	Время до сообщения о пожаре, мин	Время развёртывания 1-ого подразделения, мин	Время развёртывания последующих подразделений, мин	Линейная скорость распространения гор., м/мин	Требуемая интенсивность подачи воды, л/м2с	Место возникновения горения
1	1	15	3	8	1,1	0,2	1
2	2	12	2	5	1,2	0,19	2
3	3	10	1	4	1,3	0,18	3
4	4	9	1	7	1	0,13	4
5	5	7	1	6	0,8	0,12	5
6	6	8	2	3	0,9	0,11	6
7	1	12	3	5	1,2	0,17	7
8	2	13	4	9	1,3	0,16	8
9	3	14	5	4	1,2	0,15	9
10	4	8	1	7	0,8	0,1	10
11	5	15	2	5	1	0,14	11
12	6	16	3	8	1,5	0,13	12
13	1	17	3	6	1,2	0,12	13
14	2	13	5	4	1,4	0,19	14
15	3	15	3	5	1,1	0,2	1
16	4	14	2	8	1,2	0,19	2
17	5	12	1	6	1,3	0,18	3
18	6	10	1	7	0,9	0,13	4
19	1	6	1	7	0,6	0,12	5
20	2	9	2	8	0,8	0,11	6
21	3	12	3	9	1,2	0,17	7
22	4	13	4	6	1,3	0,16	8
23	5	14	5	5	1,2	0,15	9
24	6	8	1	4	0,7	0,1	10
25	1	15	2	3	1	0,14	11
26	2	12	3	7	1,5	0,13	12
27	3	11	3	5	1,2	0,12	13
28	4	8	5	4	1,4	0,19	14
29	5	10	2	6	1	0,1	10

Рисунок 1.4. План здания с указанием мест возникновения пожаров.

Задача 6.

Пожар произошёл в подвальном помещении, угрозы распространения пожара нет. Угрозы людям и материальным ценностям нет.

Определить необходимое количество сил и средств для тушения пожара по объёму. Выполнить схему их расстановки.

- объём горящего подвального помещения;

- коэффициент запаса;

- коэффициент разрушения пены;

нормативное время тушения.

Таблица 1.10. Исходные данные для задачи 6

№ варианта	Wп, м3	К3	Кр	, мин	Вариант выезда и водоснабжения.
1	600	3	3	15	1
2	550	3	3	15	2
3	500	3	3	15	3
4	475	3	3	10	4
5	450	3	4	10	5
6	425	3	4	10	6
7	400	3	5	10	6
8	425	3	4	10	1
9	450	3	3	10	2
10	475	3	3	10	3
11	500	3	4	15	4
12	550	3	3	15	5
13	600	3	3	15	4
14	550	3	3	15	5
15	500	3	3	15	6
16	475	3	4	10	1
17	450	3	4	10	2
18	425	3	3	10	3
19	400	3	4	10	1
20	425	3	3	10	2
21	450	3	4	10	3
22	475	3	4	10	4
23	500	3	3	15	5
24	550	3	3	15	6
25	600	3	3	15	1
26	550	3	3	15	2
27	500	3	3	15	3
28	475	3	4	10	1
29	450	3	4	10	2

Задача 7.

Здание склада мебели одноэтажное первой степени огнестойкости, покрытие совмещённое из железобетонных плит, кровля рубероидная на битумной мастике. Размеры здания в плане показаны на рисунке. Внутри здания имеется три огнетушителя ОП-5, других средств пожаротушения не имеется.

Пожар возник в 22.50 час.

В процессе разведки первым РТП было установлено: площадь пожара около 280 м², в горящем помещении плотное задымление, горящая мебель выделяет СО, СО₂, HCl. На тушение было подано два ствола РС-50 звеньями ГДЗС (схема расстановки сил и средств РТП-1 показана на рисунке 1.5.).

Через связного первый РТП подтвердил повышенный номер вызова, по которому прибывают: 8АЦ, 2АН, 1АГДЗС, 1АСО, 1ПНС, 1АР, 1АЛ и дежурная группа СПТ I-го разряда (на АЦ и АН по одному звену ГДЗ).

На момент локализации пожара площадь его составляла примерно 960м² ,

Требуется: а) оценить действия РТП-1, в т.ч. схемы расстановки;

б) определить необходимое количество сил и средств тушения пожара;

в) организовать тушение пожара, выполнив схему расстановки сил и средств.

Задача 8.

Здание цеха по изготовлению деревянных квартирных дверей одноэтажное , первой степени огнестойкости, покрытие, совмещённое, из железобетонных плит, кровля рубероидная на битумной мастике. Размеры здания в плане показаны на рисунке 1.6. Внутри здания имеется автоматическая спринклерная установка пожаротушения, которая оказалась неисправной.

Пожар возник в 22.00 час.

В процессе разведки первым РТП было установлено:

- площадь пожара около 400 м², в горящем помещении плотное задымление. На тушение пожара было подано 1 ствол РС-50 и ствол РС-70 сзвеньями ГДЗС (смотри схему расстановки сил и средств РТП-1 на рисунке 1.6.). Через связного он подтвердил вызов сил и средств по самому высокому номеру вызова.

На момент локализации пожара его площадь составляла примерно 3000 м², В тушении пожара принимают участие отделения: 12АЦ, 2АН, 2 АГДЗС, 1АСО, 1ПНС, 1АР, и дежурная группа СПТI-го разряда (на АЦ и АН по одному звену ГДЗ).

Требуется: а) оценить действия 1^-го РТП;

б) определить необходимое количество сил и средств тушения пожара;

в) организовать тушение пожара, выполнив схему расстановки сил и средств.

Задача 9.

Здание цеха по производству древесно-стружечных плит одноэтажное второй степени огнестойкости, покрытие совмещённое из железобетонных плит, кровля рубероидная на битумной мастике. Размеры здания в плане показаны на рисунке 1.7. Внутри здания автоматических установок обнаружения и тушения пожаров нет. Внутренний противопожарный водопровод неисправен.

Пожар возник в 23.00 часа.

В процессе разведки первым РТП было установлено: площадь пожара около 300 м², в горящем помещении плотное задымление, в дыму присутствуют отравляющие газы. На тушение было подано 2 ствола РС-50 (см. схему расстановки сил и средств РТП-1 на рисунке 1.7). Через связного 1^-ый РТП подтвердил вызов сил и средств по №2.

На момент локализации пожара его площадь составляла примерно 1200 м²,

В тушении пожара принимают участие отделения:

10АЦ; 2АГДЗ; 1АСО; 1АР; 1ПНС и дежурная группа СПТ I-го разряда (на АЦ по одному звену ГДЗ).

Требуется: а) оценить действия РТП-1, проверить схемы расстановки;

б) определить необходимое количество сил и средств тушения пожара;

в) организовать тушение пожара, выполнив схему расстановки сил и средств.

Задача 10.

Здание цеха по производству паркета одноэтажное первой степени огнестойкости, покрытие совмещённое из железобетонных плит, кровля рубероидная, на битумной мастике. Размеры здания в плане показаны на рисунке 1.8. Внутри здания имеется автоматическая спринклерная установка пожаротушения, которая находится на ремонте.

Пожар возник в 00 час. 20 мин.

В процессе разведки первым РТП было установлено:

площадь пожара около 320 м², в горящем помещении плотное задымление. На тушение пожара было подано 2 ствола РС-50 (см. схему расстановки сил и средств РТП-1 на рисунке 1.8). Через связного он передал информацию о пожаре на ЦППС и подтвердил вызов сил и средств по №3.

На момент локализации пожара, его площадь в горящем цехе составляла около 1100 м², В тушении пожара принимают участие отделения: 10АЦ; 2АН; 2АГДЗС; 1АР; 2ПНС; 1АСО и дежурная группа СПТI-го разряда (на АЦ и АН по одному звену ГДЗ).

Требуется: а) оценить действия РТП-1, проверить схемы расстановки;

б) определить необходимое количество сил и средств тушения пожара;

в) организовать тушение пожара, выполнив схему расстановки сил и средств.

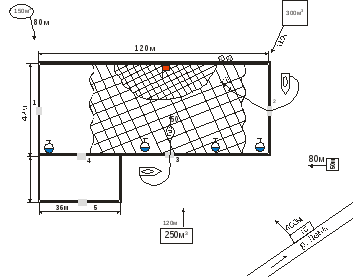

Рисунок 1.5. Схема расстановки сил и средств РТП-1

Рисунок 1.6. Схема расстановки сил и средств РТП-1

Задача 11.

Здание склада текстильных изделий одноэтажное (высота этажа 5м), первой степени огнестойкости, покрытие совмещённое из железобетонных плит, кровля рубероидная на битумной мастике. Размеры здания в плане показаны на рисунке 1.9. Внутри здания имеется 8 пожарных кранов, оборудованные стволами РС-50.

Пожар возник в 23.00. По прибытии к месту вызова первый РТП произвёл разведку, в результате которой установил: площадь пожара 300 м², в горящем помещении плотное задымление. На тушение пожара было подано два ствола РС-70 (схема расстановки сил и средств РТП-1 показана на рисунке 1.9).

Через связного подтвердил повышенный номер вызова, по которому прибывают: 10АЦ, 2АН, 2АГДЗ, 1АСО, 1ПНС, 1АР, 1АВ и дежурная группа СПТ I-го разряда (на АЦ и АН по одному звену ГДЗ).

На момент локализации пожара его площадь составляла примерно 880м²,

Требуется: а) оценить действия РТП-1, проверить схемы расстановки;

б) определить необходимое количество сил и средств тушения пожара;

в) организовать тушение пожара, выполнить схему расстановки сил и средств.

Задача 12.

Здание фабрики по производству оконных рам одноэтажное первой степени огнестойкости, покрытие совмещённое из железобетонных плит, кровля рубероидная на битумной мастике. Размеры здания в плане показаны на рисунке 1.10. Внутри здания имеется автоматическая спринклерная установка пожаротушения, которая оказалась неисправной.

Пожар возник в 22.0 час.

В процессе разведки первым РТП было установлено: площадь в распиловочном цехе пожара около 1000м²; в горящем помещении плотное задымление. На тушение пожара было подано 2 ствола РС-50 звеньями ГДЗС (смотри схему расстановки сил и средств РТП на рисунке 1.10). Через связного он передал вызов сил и средств по №3.

На момент локализации пожара его площадь в распиловочном цехе составляла около 2400м², а в сборочном цехе примерно 2000м². В тушении пожара принимают участие отделения: 14АЦ, 2АН, 3АГДЗС, 1АР, 2ПНС, 1АСО и дежурная группа СПТ 1-го разряда (на АЦ и АН по одному звену ГДЗС).

Требуется: а) оценить действия РТП-1, проверить схемы расстановки сил;

б) определить необходимое количество сил и средств для тушения пожара;

в) организовать тушение пожара, выполнив схему расстановки сил и средств.

Рисунок 1.7. Схема расстановки сил и средств РТП-1

Рисунок 1.8. Схема расстановки сил и средств РТП-1

Рисунок 1.9. Схема расстановки сил и средств РТП-1

Рисунок 1.10. Схема расстановки сил и средств РТП-1

Задача 13.

Здание цеха по изготовлению мебели одноэтажное второй степени огнестойкости, покрытие совмещённое из железобетонных плит, кровля рубероидная на битумной мастике. Размеры здания в плане показаны на рисунке 1.11. Внутри здания имеется автоматическая дренчерная установка пожаротушения, которая оказалась неисправной.

Пожар возник в 22 час. 20мин.

В процессе разведки первым РТП было установлено: площадь пожара около 480м², в горящем помещении плотное задымление. На тушение пожара было подано 1 ствол РС-50 и один ствол РС-70 сзвеньями ГДЗС (см. схему расстановки сил и средств РТП-1 на рисунке 1.11). Через связного он подтвердил вызов сил и средств по самому высокому номеру вызова.

Рисунок 1.11. Схема расстановки сил и средств РТП-1

На момент локализации пожара его площадь составляла примерно 1400м², В тушении пожара принимают участие отделения: 11АЦ; 2АН; 2АГДЗС; 1АР; 1ПНС; 1АСО и дежурная группа СПТ 1-го разряда (на АЦ и АН по одному звену ГДЗС).

Требуется: а) оценить действия РТП-1, проверить схемы расстановки сил;

б) определить необходимое количество сил и средств тушения пожара;

в) организовать тушение пожара, выполнив схему расстановки сил и средств.

Задача 14.

Здание деревообрабатывающего цеха одноэтажное кирпичное со сгораемой двухскатной крышей и чердачным помещением,IV степени огнестойкости. В здании горят заготовки для сборки мебели (дерево и пластик).

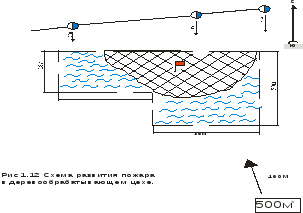

Схема развития пожара на момент локализации показана на рисунке 1.12. Для локализации пожара требуется подать расход воды . Сеть кольцевая, диаметром 200 мм, гарантированный напор 30 м.вод.ст.

В тушении пожара могут принять участие отделения с полными расчётами в количестве:

18 – АЦ 1 – АГДЗ

2 – АН 1 – АВ

1 – ПНС 1 – АСО

1 – АР

Требуется: Организовать тушение пожара имеющимися силами и средствами. Выполнить схему их расстановки.

Задача 15.

Здание склада полихлорвинилового пластика и линолеума одноэтажное II степени огнестойкости. Покрытие совмещённое из железобетонных плит по железобетонным фермам.

Схема развития пожара на момент локализации показана на рисунке 1.13. Для локализации пожара требуется подать расход воды .

В тушении пожара могут принять участие отделения с полными расчётами в количестве: 2ПНС; 2АР; 15АЦ; 2АН; 1АСО; 2АГДЗС; 1 пожарный катер.

Требуется: Организовать тушение пожара имеющимися силами и средствами. Выполнить схему их расстановки.

Задача 16.

Здание склада автомобильных запасных частей II степени огнестойкости. Покрытие многослойное профилированное с утеплителем из пенополиуритана по незащищенным металлическим фермам.

Высота стеллажей 8 метров.

Схема развития пожара на момент локализации показана на рисунке 1.14.

Для локализации пожара требуется подать расход воды

В тушении пожара могут принять участие отделения с полными расчетами в количестве: 10АЦ; 2ПНС; 1АР; 1АВ; 1АСО; 2АГДЗС;

Требуется: Организовать тушение пожара имеющимися силами и средствами. Выполнить схему их расстановки.

Рисунок 1.13. Схема развития пожара на складе пластика

Рисунок 1.14. Схема развития пожара на складе автозапчастей

Задача 17. По данным таблицы 1.11. определить:

1. Время локализации пожара.

2. Площадь локализованного пожара.

3. Время ликвидации пожара.

4. Удельный фактический расход воды.

5. Фактическую интенсивность подачи воды на момент локализации.

6. Построить совмещённый график изменения площади пожара, площади тушения, фактического и требуемого расходов воды.

План здания с местами возникновения пожара для моделирования пожарной обстановки приведён на рисунке 1.15.

Таблица 1.11. Исходные данные для решения задачи 17

№	Параметр	Вариант №1	Вариант №2	Вариант №3
1	Ширина здания, м	12	8	24
2	Длина здания, м	80	80	50
3	Линейная скорость распространения горения, м/мин	2,0	1,0	1,5
4	Требуемая интенсивность подачи воды, л/(с∙м2)	0,1	0,25	0,1
5	Требуемый удельный расход воды, л/м2	100	160	140
6	Место возникновения пожара	3	2	1
7	Последовательность введения стволов	10мин-2РС-50 15мин-РС-50 20мин-РС-50 25мин-2РС-50	5мин-РС-50 20мин-2РС-70 30мин-2РС-50 35мин-РС-50	12мин-2РС-70 20мин-2 РС-70 25мин-РС-50 30мин-РС-50

Рисунок 1.15. План здания и места возникновения пожара
